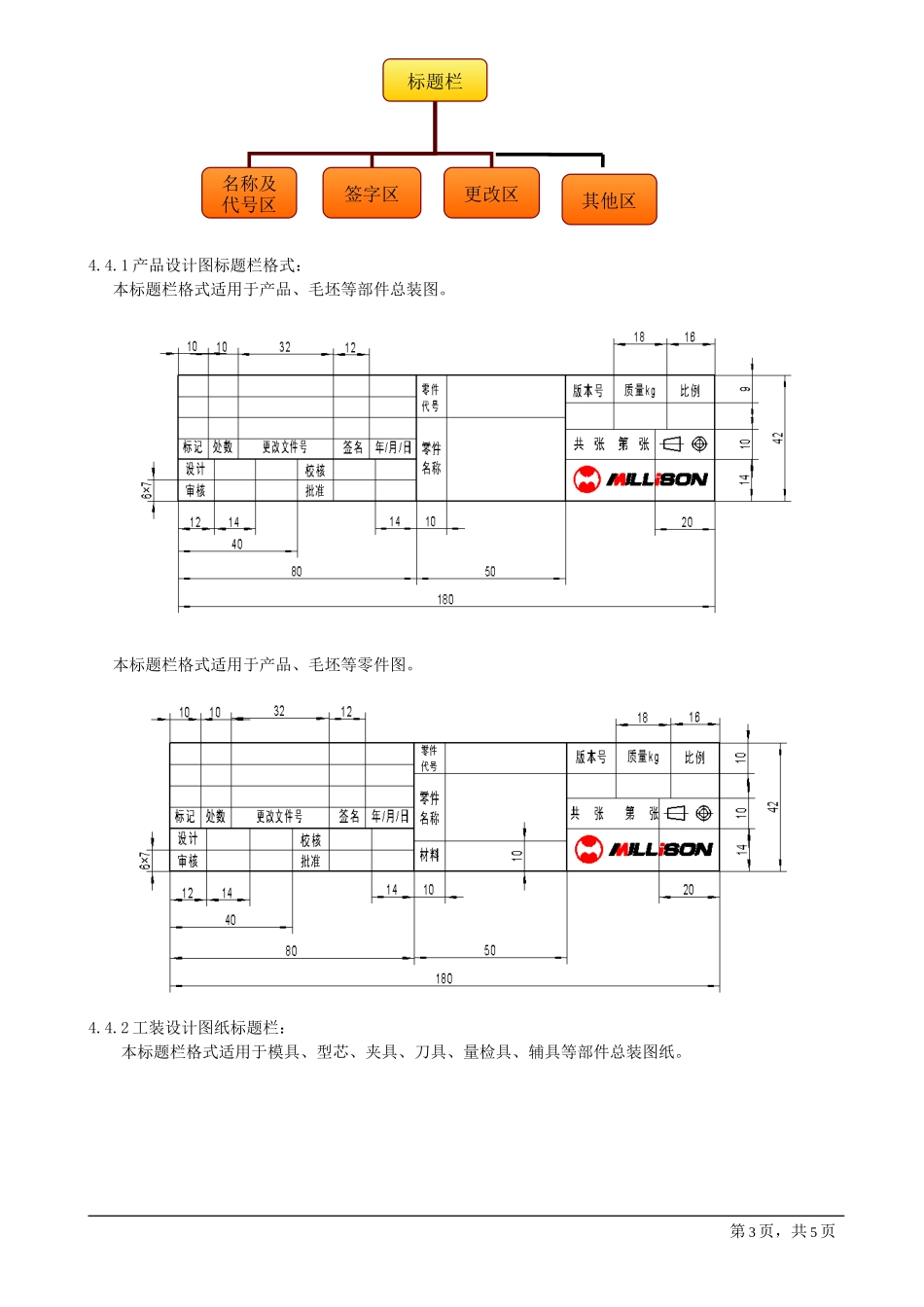

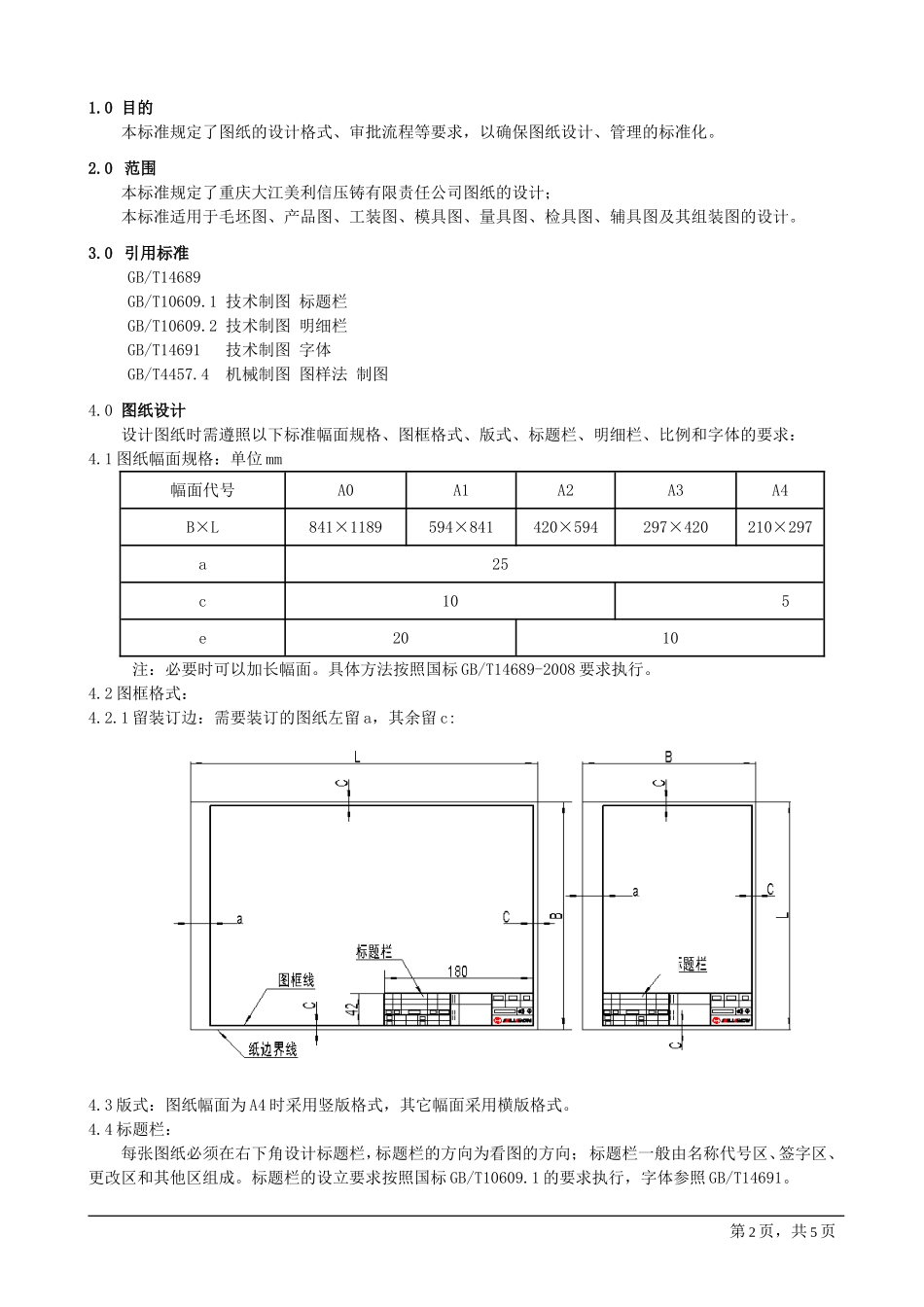

重庆大江美利信压铸有限责任公司文件编号MLX/JSBZ001版本号A/00文件名称技术图纸设计标准生效日期2017-07-10技术图纸设计标准编制/日期：审核/日期：批准/日期：前言第1页，共5页1.0目的本标准规定了图纸的设计格式、审批流程等要求，以确保图纸设计、管理的标准化。2.0范围本标准规定了重庆大江美利信压铸有限责任公司图纸的设计；本标准适用于毛坯图、产品图、工装图、模具图、量具图、检具图、辅具图及其组装图的设计。3.0引用标准GB/T14689GB/T10609.1技术制图标题栏GB/T10609.2技术制图明细栏GB/T14691技术制图字体GB/T4457.4机械制图图样法制图4.0图纸设计设计图纸时需遵照以下标准幅面规格、图框格式、版式、标题栏、明细栏、比例和字体的要求：4.1图纸幅面规格：单位mm幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010注：必要时可以加长幅面。具体方法按照国标GB/T14689-2008要求执行。4.2图框格式：4.2.1留装订边：需要装订的图纸左留a，其余留c:4.3版式：图纸幅面为A4时采用竖版格式，其它幅面采用横版格式。4.4标题栏：每张图纸必须在右下角设计标题栏，标题栏的方向为看图的方向；标题栏一般由名称代号区、签字区、更改区和其他区组成。标题栏的设立要求按照国标GB/T10609.1的要求执行，字体参照GB/T14691。第2页，共5页4.4.1产品设计图标题栏格式：本标题栏格式适用于产品、毛坯等部件总装图。本标题栏格式适用于产品、毛坯等零件图。4.4.2工装设计图纸标题栏：本标题栏格式适用于模具、型芯、夹具、刀具、量检具、辅具等部件总装图纸。第3页，共5页标题栏名称及代号区签字区更改区其他区本标题栏格式适用于模具、型芯、夹具、刀具、量检具、辅具等零件图纸。4.5明细栏：4.5.1明细栏的位置一般紧贴标题栏，位于标题栏上方或者左方。4.5.2若位于标题栏上方，则其宽度不能超出标题栏的宽度，一般与标题栏等宽。4.5.3明细栏由序号、代号、名称、材料、数量、单件数量、总重量、备注等组成。可根据实际需要增加或减少。4.5.4明细栏中件号一栏均应填写，不可出现空白。可填写厂家自用的管理代号，也可填写美利信的件号。第4页，共5页4.6比例设计的图纸中，图形与实物对应要素的线性尺寸之比见下表：种类比例系列一比例系列二原值比例1:1放大比例2:15:11×10n:12×10n:15×10n:12.5:14:12.5×10n:14×10n:1缩小比例1:21:51:101:2×10n1:5×10n1:1×10n1:1.51:2.51:31:41:61:1.5×10n1:2.5×10n1:3×10n1:4×10n1:6×10n4.7字体选择4.7.1汉字选用“黑体”4.7.2英文、数字与其他符号选用“Arial”。4.7.3图样中标注的尺寸数字、字母；形位位置公差框格中数字、字母；引出说明等均采用3.5号字体。4.7.4向视图、剖视图、放大图等符号采用5号字体。4.7.5图样上表面粗糙度参数值用3.5号字体，三角符号高度为5mm，图样右上角“其余”二字用5号字体。4.7.6图样中技术要求的标题用5号字体，正文内容和英文用3.5号字体。4.7.7图样中明细表内的文字用3.5号字体，当表格内容过多，放不下，可用小一号字体。4.7.8对于其他标准规定的特殊字号大小，应执行特定标准要求。4.8布局图纸内容布局、字体等应整齐、美观、整体协调，比例严格按照4.6的规定执行，不得随意放大、缩小。受控图纸的打印应按照原版幅面大小打印，例：不得将A0幅面电子版图打印成A3幅面的纸质版。第5页，共5页
