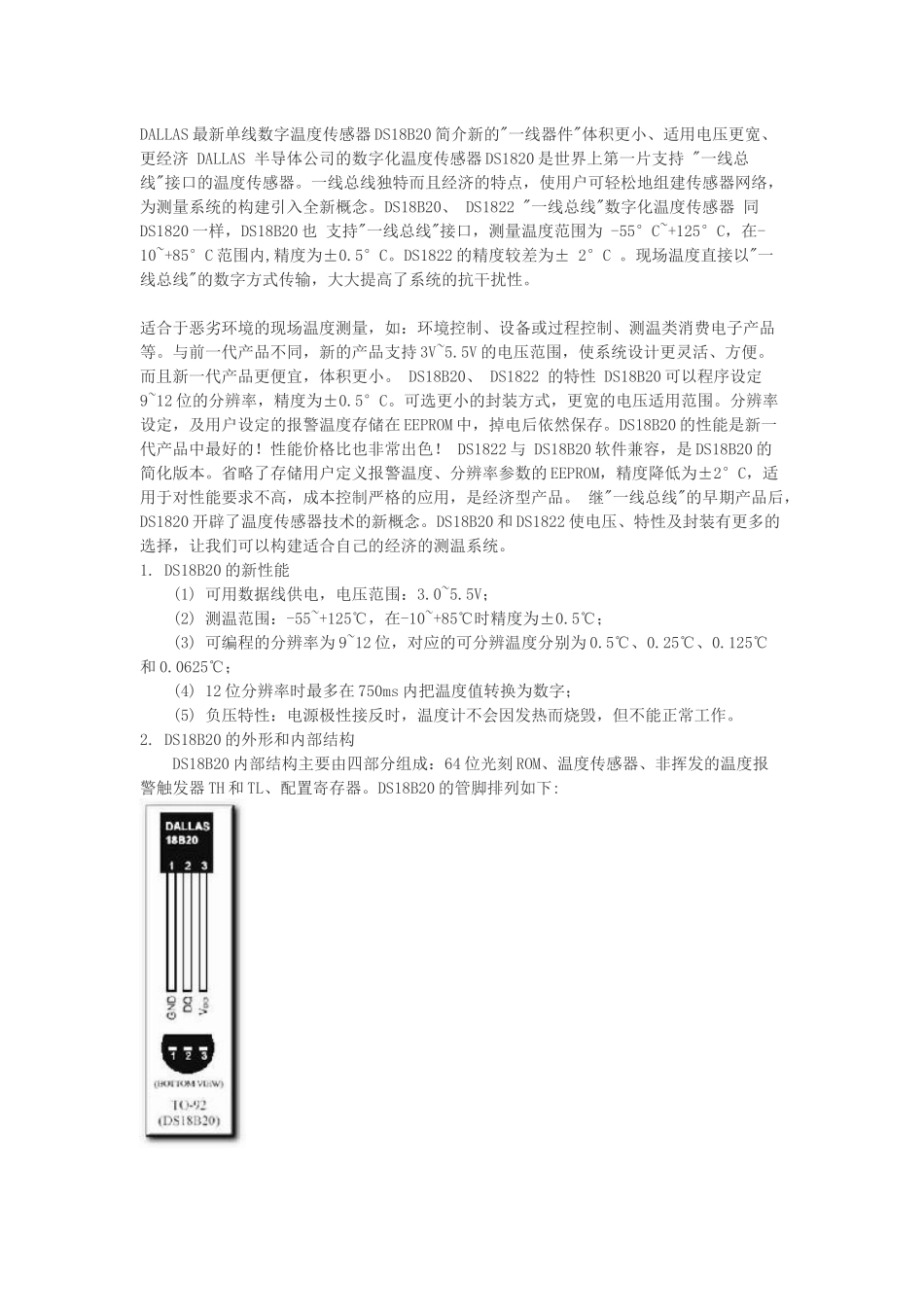

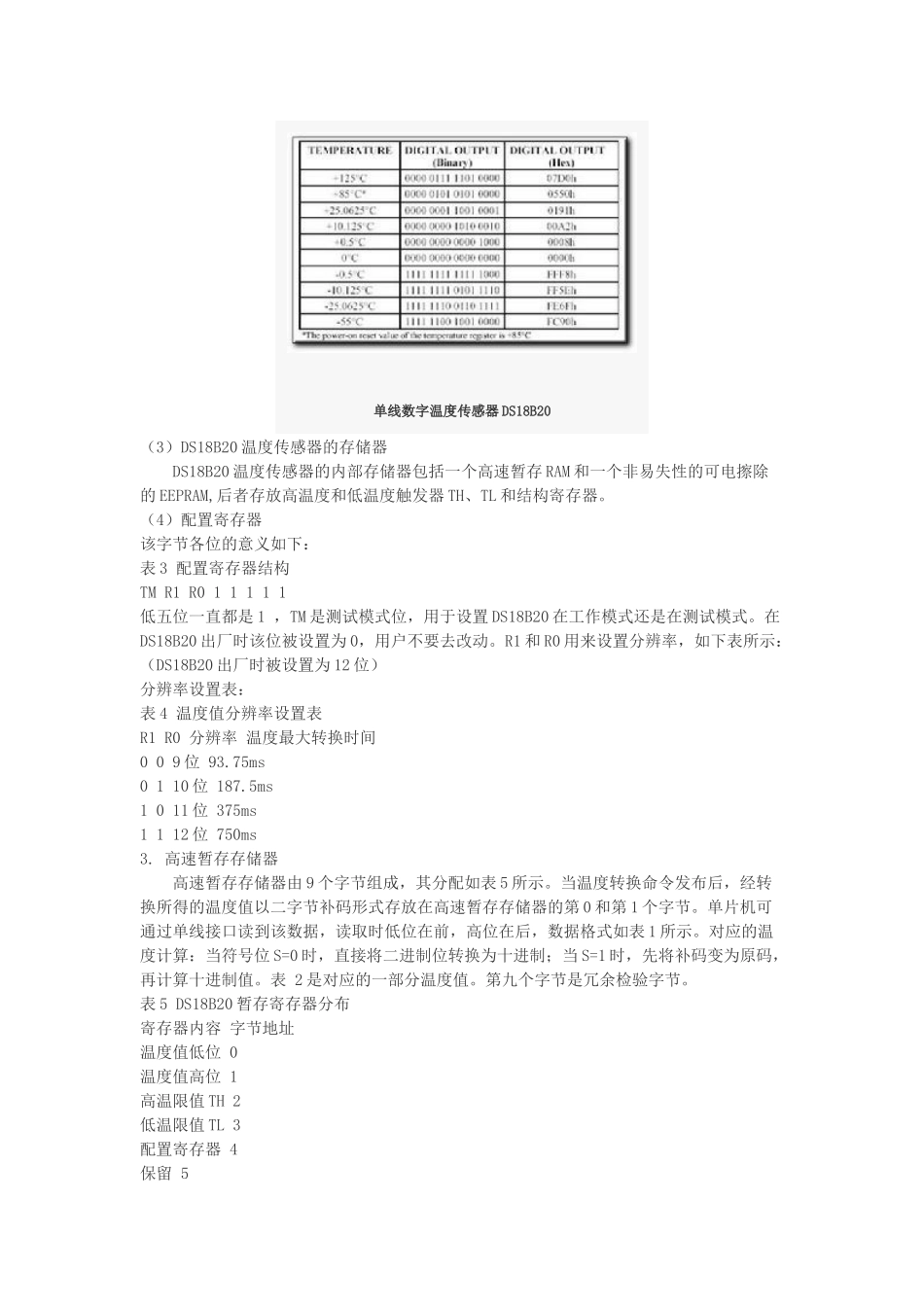

DALLAS最新单线数字温度传感器DS18B20简介新的"一线器件"体积更小、适用电压更宽、更经济DALLAS半导体公司的数字化温度传感器DS1820是世界上第一片支持"一线总线"接口的温度传感器。一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。DS18B20、DS1822"一线总线"数字化温度传感器同DS1820一样，DS18B20也支持"一线总线"接口，测量温度范围为-55°C~+125°C，在-10~+85°C范围内,精度为±0.5°C。DS1822的精度较差为±2°C。现场温度直接以"一线总线"的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。与前一代产品不同，新的产品支持3V~5.5V的电压范围，使系统设计更灵活、方便。而且新一代产品更便宜，体积更小。DS18B20、DS1822的特性DS18B20可以程序设定9~12位的分辨率，精度为±0.5°C。可选更小的封装方式，更宽的电压适用范围。分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。DS18B20的性能是新一代产品中最好的！性能价格比也非常出色！DS1822与DS18B20软件兼容，是DS18B20的简化版本。省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。继"一线总线"的早期产品后，DS1820开辟了温度传感器技术的新概念。DS18B20和DS1822使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。1.DS18B20的新性能(1)可用数据线供电，电压范围：3.0~5.5V；(2)测温范围：-55~+125℃，在-10~+85℃时精度为±0.5℃；(3)可编程的分辨率为9~12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃；(4)12位分辨率时最多在750ms内把温度值转换为数字；(5)负压特性：电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。2.DS18B20的外形和内部结构DS18B20内部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。DS18B20的管脚排列如下:图（1）DS18B20外形图引脚定义：(1)GND为电源地；(2)DQ为数字信号输入/输出端；(3)Vcc为外接供电电源输入端（在寄生电源接线方式时接地）。内部结构单线数字温度传感器DS18B20图（2）DS18B20内部结构图DS18B20有4个主要的数据部件：（1）光刻ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码。64位光刻ROM的排列是：开始8位（28H）是产品类型标号，接着的48位是该DS18B20自身的序列号，最后8位是前面56位的循环冗余校验码（CRC=X8+X5+X4+1）。光刻ROM的作用是使每一个DS18B20都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。（2）DS18B20中的温度传感器可完成对温度的测量，以12位转化为例：用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。表1DS18B20温度值格式表单线数字温度传感器DS18B20这是12位转化后得到的12位数据，存储在18B20的两个8比特的RAM中，二进制中的前面5位是符号位，如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1再乘于0.0625即可得到实际温度。例如+125℃的数字输出为07D0H，+25.0625℃的数字输出为0191H，-25.0625℃的数字输出为FF6FH，-55℃的数字输出为FC90H。表2DS18B20温度数据表单线数字温度传感器DS18B20（3）DS18B20温度传感器的存储器DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的EEPRAM,后者存放高温度和低温度触发器TH、TL和结构寄存器。（4）配置寄存器该字节各位的意义如下：表3配置寄存器结构TMR1R011111低五位一直都是1，TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式。在DS18B20出厂时该位被设置为0，用户不要去改动。R1和R0用来设置分辨率，如下表所示：（DS18B20出厂时被设置为12位）分辨率设置表：表4温度值分辨率设置表R1R0分辨率温度最大转换时间009位93.75ms0110位187.5ms1011位375ms1112位750ms3.高速暂存存储器...
