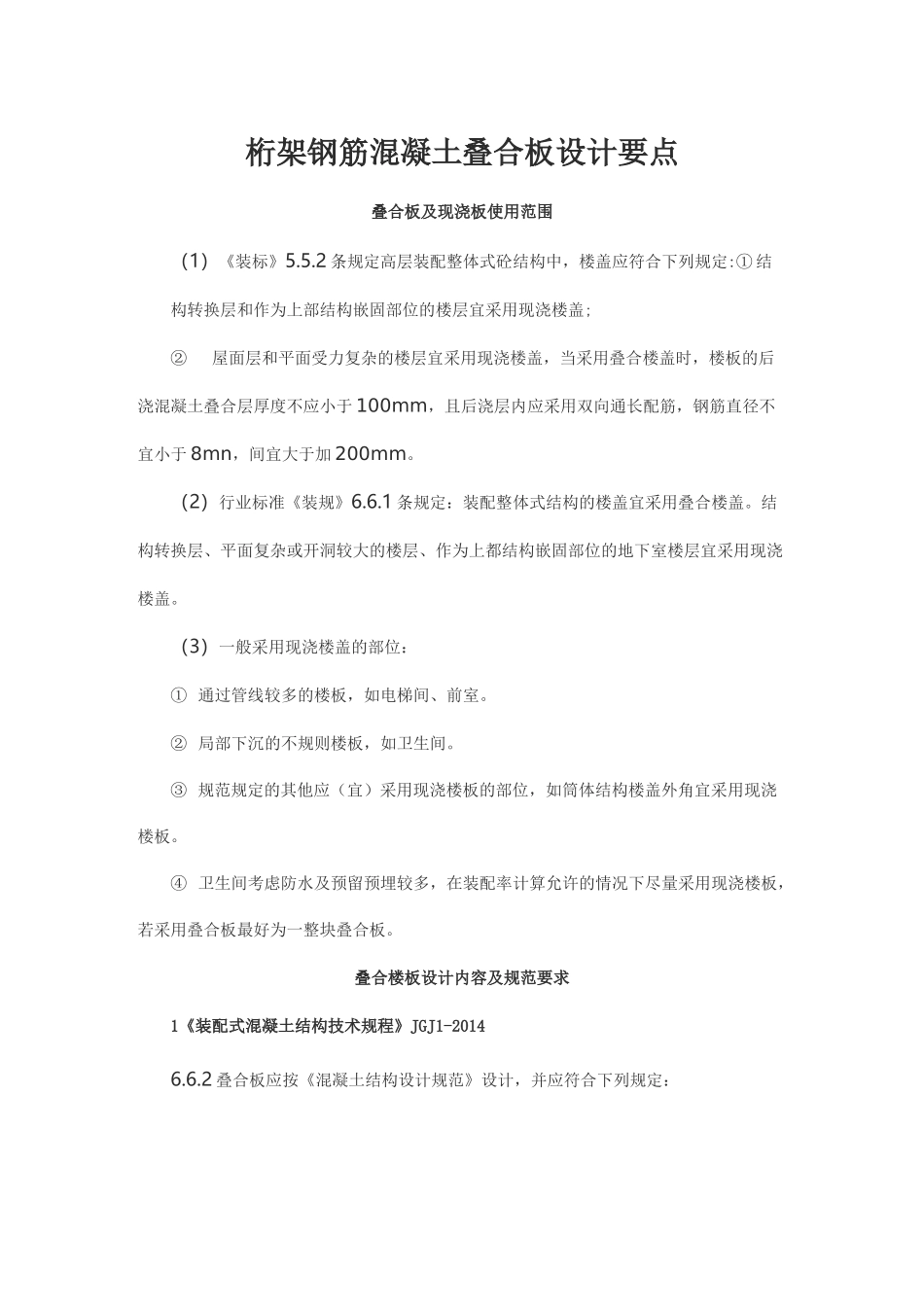

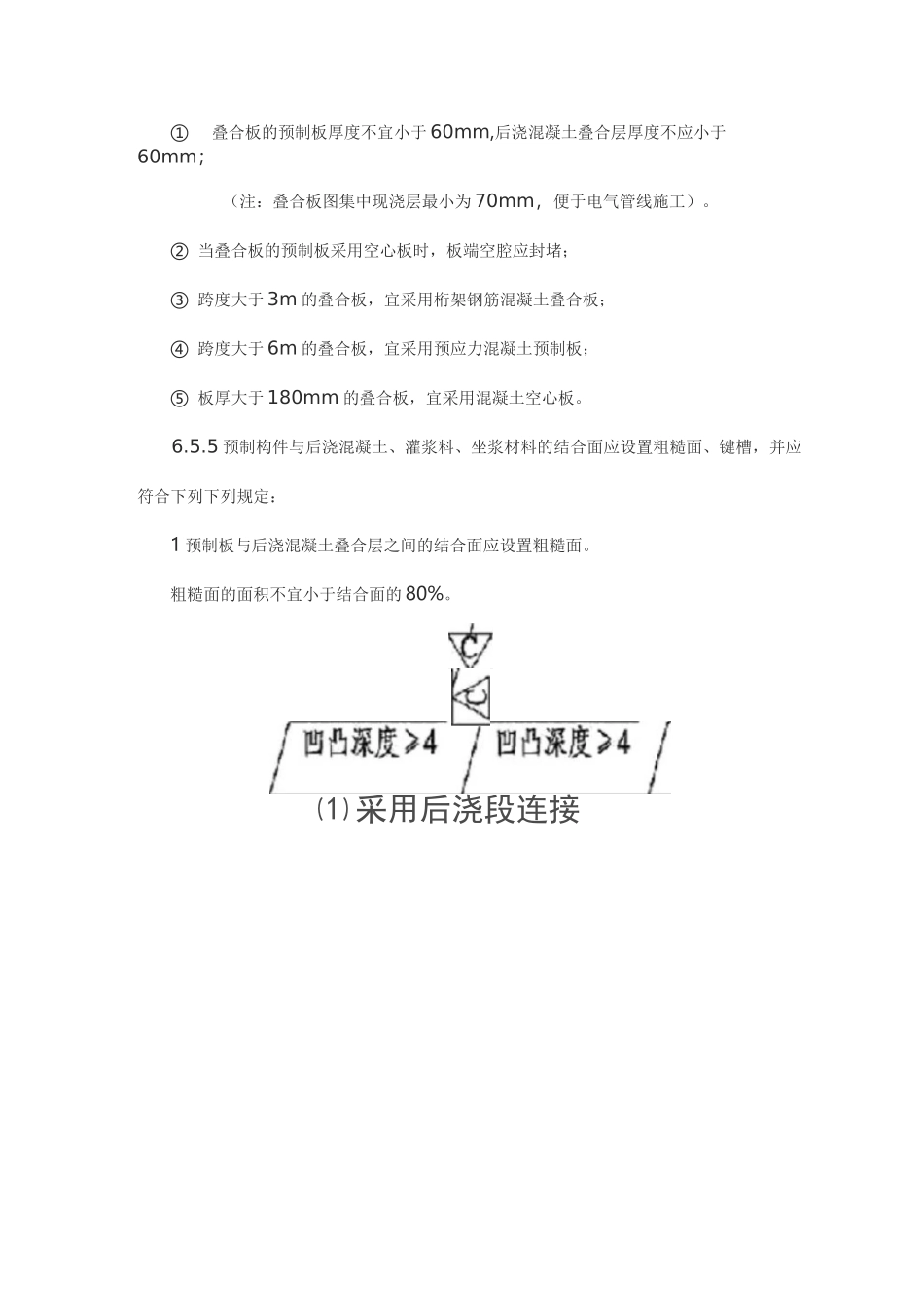

桁架钢筋混凝土叠合板设计要点叠合板及现浇板使用范围（1）《装标》5.5.2条规定高层装配整体式砼结构中，楼盖应符合下列规定:①结构转换层和作为上部结构嵌固部位的楼层宜采用现浇楼盖;②屋面层和平面受力复杂的楼层宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm，且后浇层内应采用双向通长配筋，钢筋直径不宜小于8mn，间宜大于加200mm。（2）行业标准《装规》6.6.1条规定：装配整体式结构的楼盖宜采用叠合楼盖。结构转换层、平面复杂或开洞较大的楼层、作为上都结构嵌固部位的地下室楼层宜采用现浇楼盖。（3）一般采用现浇楼盖的部位：①通过管线较多的楼板，如电梯间、前室。②局部下沉的不规则楼板，如卫生间。③规范规定的其他应（宜）采用现浇楼板的部位，如筒体结构楼盖外角宜采用现浇楼板。④卫生间考虑防水及预留预埋较多，在装配率计算允许的情况下尽量采用现浇楼板，若采用叠合板最好为一整块叠合板。叠合楼板设计内容及规范要求1《装配式混凝土结构技术规程》JGJ1-20146.6.2叠合板应按《混凝土结构设计规范》设计，并应符合下列规定：①叠合板的预制板厚度不宜小于60mm,后浇混凝土叠合层厚度不应小于60mm；（注：叠合板图集中现浇层最小为70mm，便于电气管线施工）。②当叠合板的预制板采用空心板时，板端空腔应封堵；③跨度大于3m的叠合板，宜采用桁架钢筋混凝土叠合板；④跨度大于6m的叠合板，宜采用预应力混凝土预制板；⑤板厚大于180mm的叠合板，宜采用混凝土空心板。6.5.5预制构件与后浇混凝土、灌浆料、坐浆材料的结合面应设置粗糙面、键槽，并应符合下列下列规定：1预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。粗糙面的面积不宜小于结合面的80%。⑴采用后浇段连接/凹凸雜24全础板/\后浇逼漿土項页役殂植而后浇混衆土/凹凸深质＞4/⑹仝預制板2叠合板设计内容①板厚的选取。预制底板通常取60mm;叠合层厚度：按国标图集及山东省图集取70mm、80mm、90mm、100mm，其中100mm用于屋面等部位，对于住宅阳台等无管线部位后浇层可取为60mm。②配筋计算与现浇板计算方式相同，最小配筋率按0.15和45ft/fy最大值选用，穿越后浇带的钢筋直径宜选8。③桁架钢筋的布置。桁架钢筋的高度为叠合楼板厚度减60mm。④预制层与现浇层抗剪验算。I(b)采用密拼⑤吊点设计。⑥预制层预留预埋。单向板、双向板及构造要求1单双向板《装规》6.6.3规定：当预制板之间采用分离式接缝时，宜按单向板设计。对长宽比不大于3的四边支撑叠合板，当预制板之间采用整体式接缝或无接缝时，可按双向板计算。密拼连接方式：适用于叠合楼板单向板与板之间，接缝处容易出现裂缝；整体式接缝：一种情况是双向板之间连接使用，另一种情况是为了避免裂缝而采用后浇带的连接方式。对于住宅（不做吊顶）不宜选用密拼单向板，公建如停车楼等对裂缝要求不高的建筑及做吊顶的建筑可以选用密拼单向板。对梁刚度贡献的区别：预制板之间采用整体式接缝，则考虑预制楼板整体对梁刚度贡献，若预制板之间接缝不连接，仅考虑现浇部分对楼面梁刚度的贡献。2单双向板构造叠合板侧边上侧宜做成45度倒角，为了避免后浇混凝土转角部位应力集中（密拼板应做上倒角，以保证拼缝处钢筋保护层厚度）。单向板下部做成倒角是为了便于接缝处理，如采取吊顶，单向板下部倒角可以不做。双向扳肝面图甲刁扳斷面圏拆分原则及注意事项①在板的次要受力方向拆分，也就是板缝应当垂直于板的长边；②在板的受力小的部位分缝；③尽可能统一或减少板的规格，宜取相同宽度。板的宽度不超过运输超宽的限制和工厂生产线模台宽度的限制；（交通部《超限运输车辆行驶公路管理规定》限宽2.5米，叠合板宽度不宜大于2.4m（国标及山东省图集最大板宽，不含出筋），不应大于2.5m。预制板拆分越宽，接缝越少，标准化程度越低。叠合板底板长宽t匕不宜大于4）④顶棚无吊顶时，板缝应避开灯具、接线盒或吊扇位置；⑤卫生间考虑防水及预留预埋较多，宜做现浇，做叠合板时宜做成整板；⑥预制楼板在剪力墙（梁）上的搭接长度为10mm，不宜大于15mm。考虑预制板和现浇部分共同抵抗剪力；⑦双向板间后浇带宽度：按国标评价标准不...
