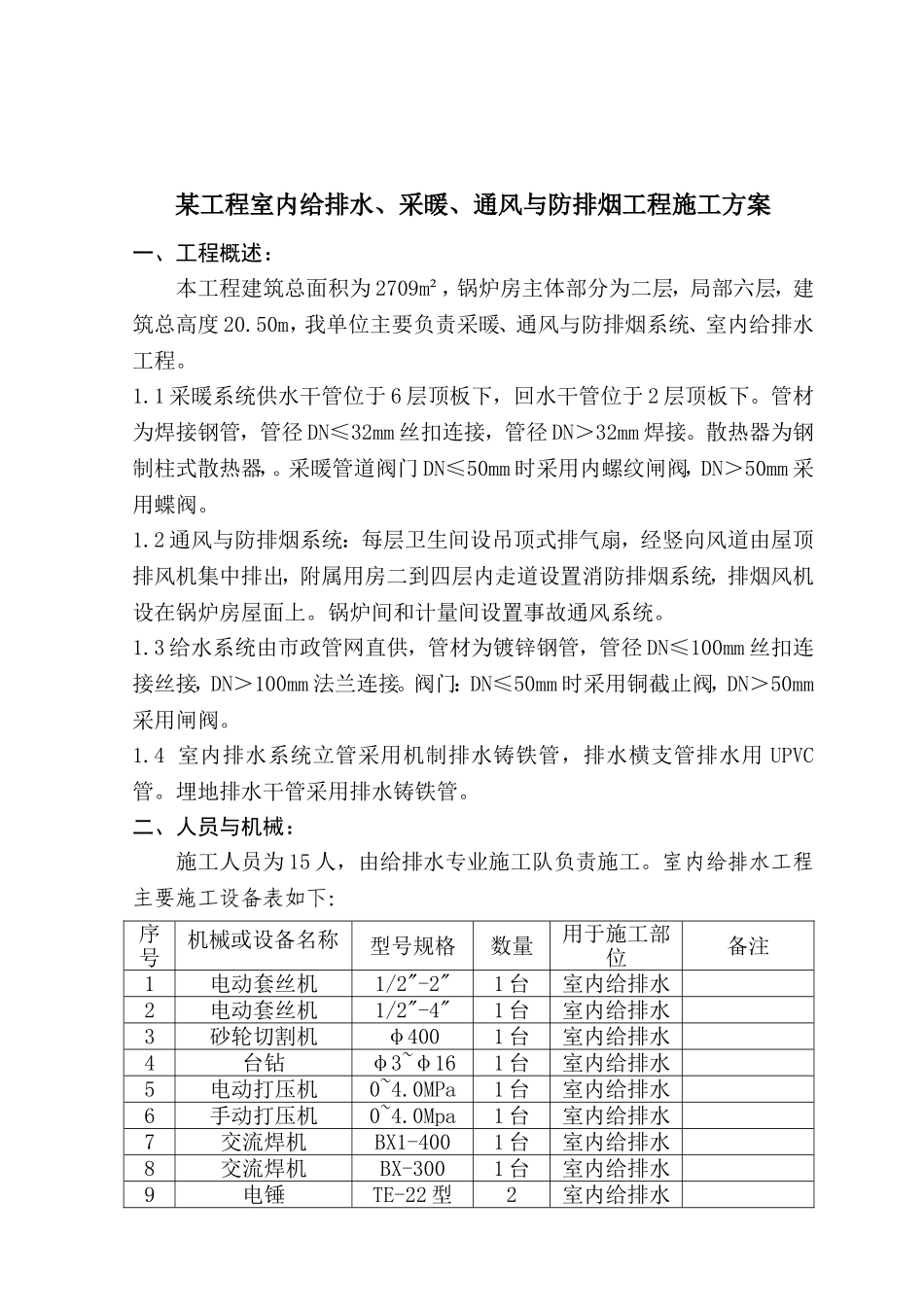

某工程室内给排水、采暖、通风与防排烟工程施工方案一、工程概述：本工程建筑总面积为2709m²，锅炉房主体部分为二层，局部六层，建筑总高度20.50m，我单位主要负责采暖、通风与防排烟系统、室内给排水工程。1.1采暖系统供水干管位于6层顶板下，回水干管位于2层顶板下。管材为焊接钢管，管径DN≤32mm丝扣连接，管径DN＞32mm焊接。散热器为钢制柱式散热器，。采暖管道阀门DN≤50mm时采用内螺纹闸阀，DN＞50mm采用蝶阀。1.2通风与防排烟系统：每层卫生间设吊顶式排气扇，经竖向风道由屋顶排风机集中排出，附属用房二到四层内走道设置消防排烟系统，排烟风机设在锅炉房屋面上。锅炉间和计量间设置事故通风系统。1.3给水系统由市政管网直供，管材为镀锌钢管，管径DN≤100mm丝扣连接丝接，DN＞100mm法兰连接。阀门：DN≤50mm时采用铜截止阀，DN＞50mm采用闸阀。1.4室内排水系统立管采用机制排水铸铁管，排水横支管排水用UPVC管。埋地排水干管采用排水铸铁管。二、人员与机械：施工人员为15人，由给排水专业施工队负责施工。室内给排水工程主要施工设备表如下：序号机械或设备名称型号规格数量用于施工部位备注1电动套丝机1/2"-2"1台室内给排水2电动套丝机1/2"-4"1台室内给排水3砂轮切割机φ4001台室内给排水4台钻φ3~φ161台室内给排水5电动打压机0~4.0MPa1台室内给排水6手动打压机0~4.0Mpa1台室内给排水7交流焊机BX1-4001台室内给排水8交流焊机BX-3001台室内给排水9电锤TE-22型2室内给排水10冲击钻TE-12型1台室内给排水13台钳中型2台室内给排水三、施工准备：施工准备工作是整个施工生产的基础，根据本工程的工程内容和实际情况，项目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。3.1组织施工人员熟悉图纸，编制施工材料预算，掌握有关技术规范要求，进行施工技术交底，明确施工技术要点。3.2物供部门应根据工程材料预算及时落实采购意向，并在开工前，须将先用材料（设备）及时供到施工现场。施工用主要材料、设备及制品，应有符合国家及部颁现行标准的技术质量鉴定文件或产品合格证。3.3根据设计要求，加工好预埋件，以便配合土建进度及时搞好预埋。3.4熟悉施工现场，落实好施工机具、劳动力、材料、用水、用电和施工现场消防设施，保证施工的正常进行。四、室内给排水、采暖工程施工工艺和方法：4.1工艺流程（1）给水系统工艺流程:安装准备→预制加工→干管加工安装→立管加工安装→支管加工安装→管道试压→管道防腐及保温→管道冲洗消毒→系统通水。（2）排水系统工艺流程:安装准备→进场材料检验→支吊架制作安装→管道预制加工→干管安装→立管安装→支管安装→卡架固定→封堵洞口→闭水试验→洁具安装→通水试验→通球试验→系统通水。4.2.施工技术要求及技术要点本工程管道安装严格执行《建筑给水排水及采暖工程施工质量验收规范》、另外还需符合设计和使用要求，严格按图纸及国家有关标准图册施工，若需变更，必须经甲方、设计方许可，凭有效变更签证单、变更图纸方可施工。管道安装中应注意以下几个问题：1、工程所用设备、材料必须做好核对、验收工作，符合要求方可使用，及时收集质保单、合格证。2、管道安装前，必须清除管内污垢，安装中断的开口处（如卫生设备接口等），应临时封堵。3、直管接口（丝接、焊接或法兰接口）连接时，如有弯曲必须进行调直处理，以保持管线直度，水平安装和垂直安装的允许偏差不得超过规范允许范围。4、管道穿过地下室外墙及屋顶均要采用刚性防水套管，穿过人防区域采用柔性防水套管，采用防水套管要严格按图册要求加工，防水钢板与钢管间双面焊焊缝应做煤油渗漏检验，不得有渗漏。管道穿楼板、墙体等均要安装钢套管。安装在楼板内的套管，其顶部应高出地面20mm，底部与楼板底面平；安装在墙壁内的套管，其两端应与饰面平。穿梁预留孔（套管）预留（埋）时，应保持与梁垂直。管道穿过基础、墙壁和楼板的预留孔洞大小如设计无要求时，按施工规范执行，卫生间楼板留孔以业主提供的卫生洁具为准。承重墙及打洞应注意结构强度，必要时，应与甲方联系，采取补强措施。5、阀门应有质保单（或合格证）。阀门安装的位置、数量、型号和...
