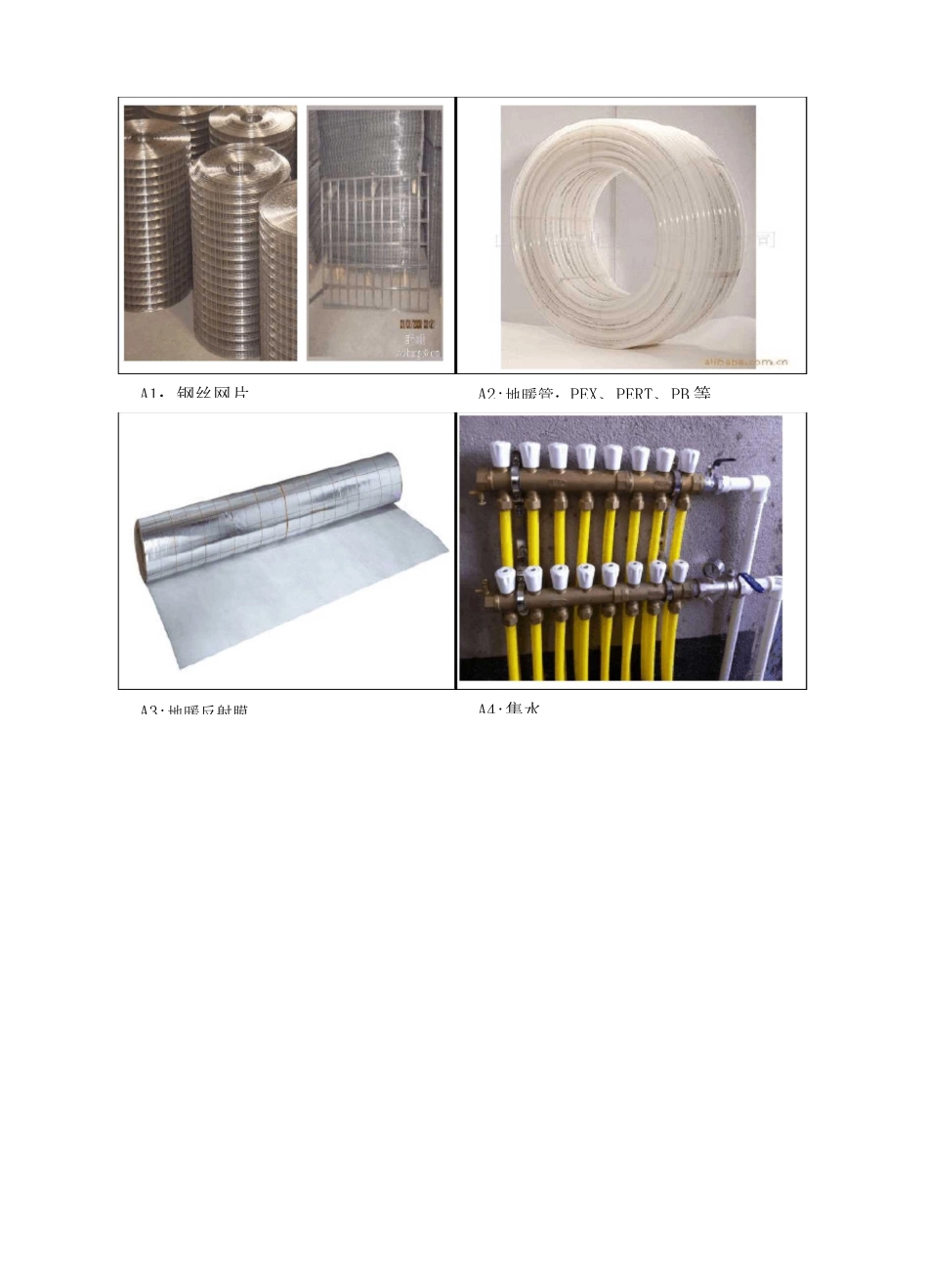

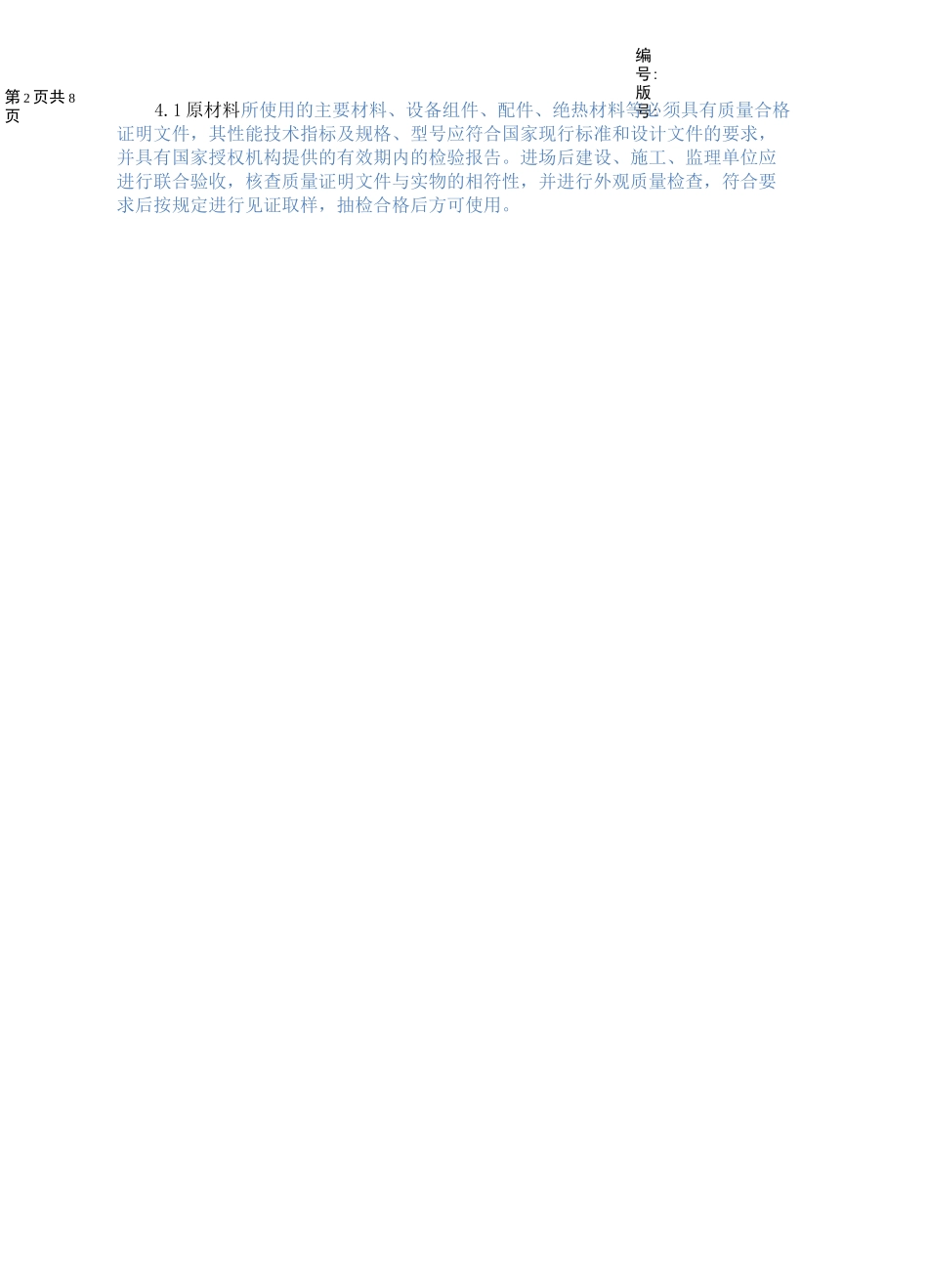

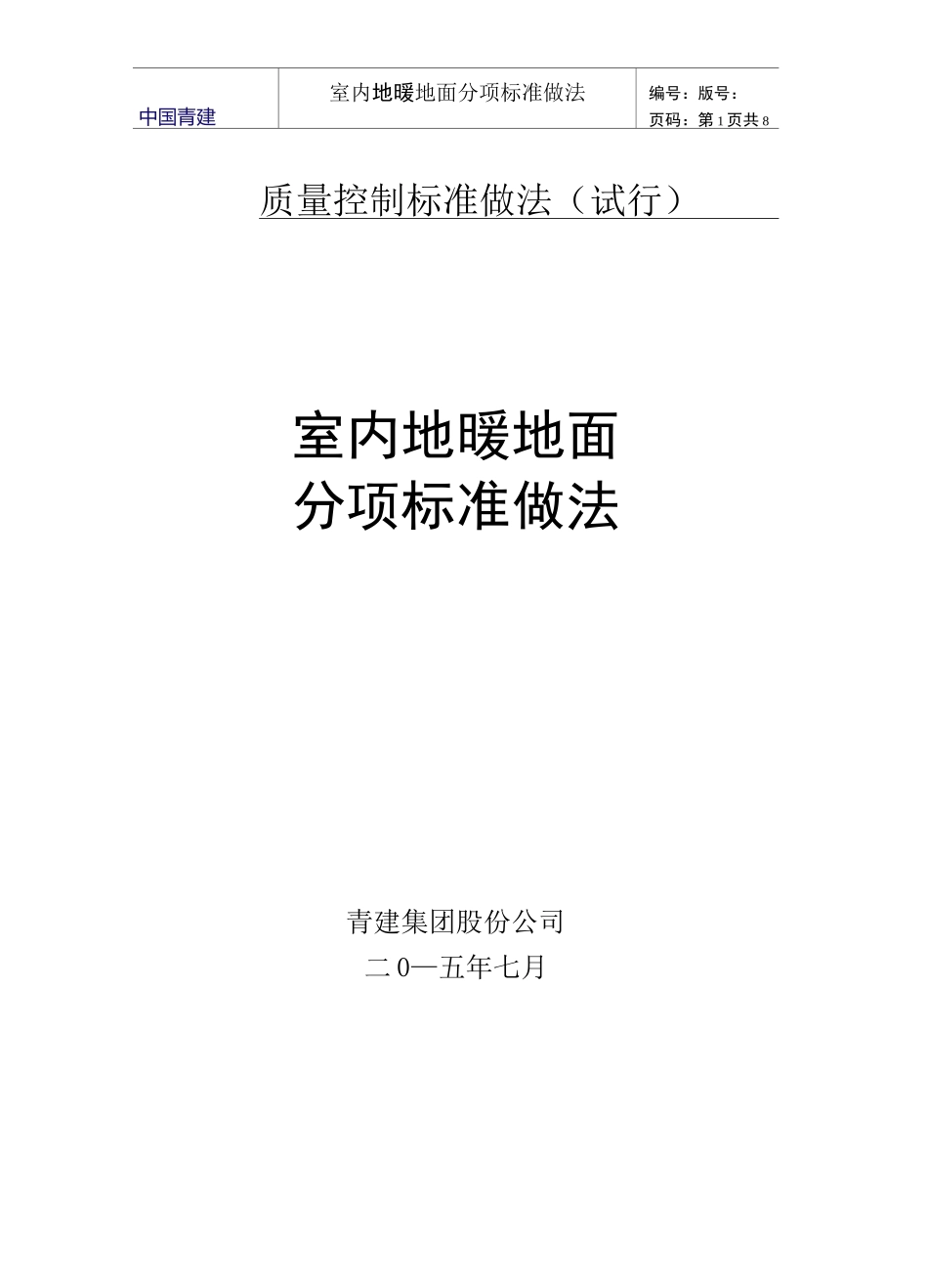

室内地暖地面分项标准做法编号：版号：中国青建页码：第1页共8质量控制标准做法（试行）室内地暖地面分项标准做法青建集团股份公司二0—五年七月编号:版号:第2页共8页4.1原材料所使用的主要材料、设备组件、配件、绝热材料等必须具有质量合格证明文件，其性能技术指标及规格、型号应符合国家现行标准和设计文件的要求，并具有国家授权机构提供的有效期内的检验报告。进场后建设、施工、监理单位应进行联合验收，核查质量证明文件与实物的相符性，并进行外观质量检查，符合要求后按规定进行见证取样，抽检合格后方可使用。A1：钢丝网片A2:地暖管：PEX、PERT、PB等A3:地暖反射膜A4:集水编号:版号:第4页共8页室内地暖地面分项标准做法编号：版号：中国青建页码：第3页共84.2图纸深化4.3工作面要求编号:版号:第6页共8页A19：铺设边界膨胀带（在与内外墙、柱及过门等垂直部件交接处应敷设不间断的伸缩缝，伸缩缝宽度不应小于20mm，可使用聚苯乙烯或高发泡聚乙烯泡沫塑料）A20：安装集水器（在室内地暖地面分项标准做法编号：版号：中国青建页码：第5页共84.5施工过程控制A23:铺设反射膜、粘接牢固A24:铺设钢丝网片A25:铺设盘管（PEX、PERT、PB等）塑料管道弯曲半径不应小于管道外径的8倍，铝塑复合管的弯曲半径不应小于管道外径的5倍，铜管的弯曲半径不应小于管道外径的5倍。加热管用塑料卡或表面夹塑料套的钢丝卡固定在绝热层上，固定点的间距直管段部分宜为500〜700mm，弯曲管段部分宜为200〜300mm。埋设于填充层内的加热管不应有接头。在铺设过A26:填充层施工打饼（混凝土填充层施工时，应加设架板保护，以免破坏加热管，混凝土振捣严禁使用插入式机械振捣设备。填充层施工中，要带压进行浇筑，水压不应低于0.6MPa;填充层养护过程中，水压不应低于0.4MPa）。盒N口匸室内地暖地面分项标准做法编号：版号：中国青建页码：第6页共8A21:铺设保温绝热板（楼层之间楼板上绝A22:铺设反射膜（保温板下部必须用砂浆找平并热层20mm，与土壤或室外空气相邻的地板上绝热坐实，杜绝面层浇筑后下挠，否则造成面层开裂后果层40mm）严重）室内地暖地面分项标准做法编号：版号：中国青建页码：第7页共84.6事后检查、修补室内地暖地面分项标准做法编号：版号：中国青建页码：第8页共84.7现场整洁4.8管理动作4.8.1施工单位应编制专项施工组织设计或施工方案，经建设、监理单位批准后方可施工。4.8.2铺设绝热层的原始工作面应平整、干燥、无杂物，边角交接面根部应平直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。4.8.3铺苯板（或挤塑板）、钢丝网、地暖管、灰饼布置等必须经过监理验收通过后，方可进行浇灌细石砼。4.8.4在竣工前检查时，天气允许的情况下，地面辐射供暖户内系统应保持工作压力。4.8.5当天验收、当天整改，不留整改痕迹，保证地面面的表观质量。
