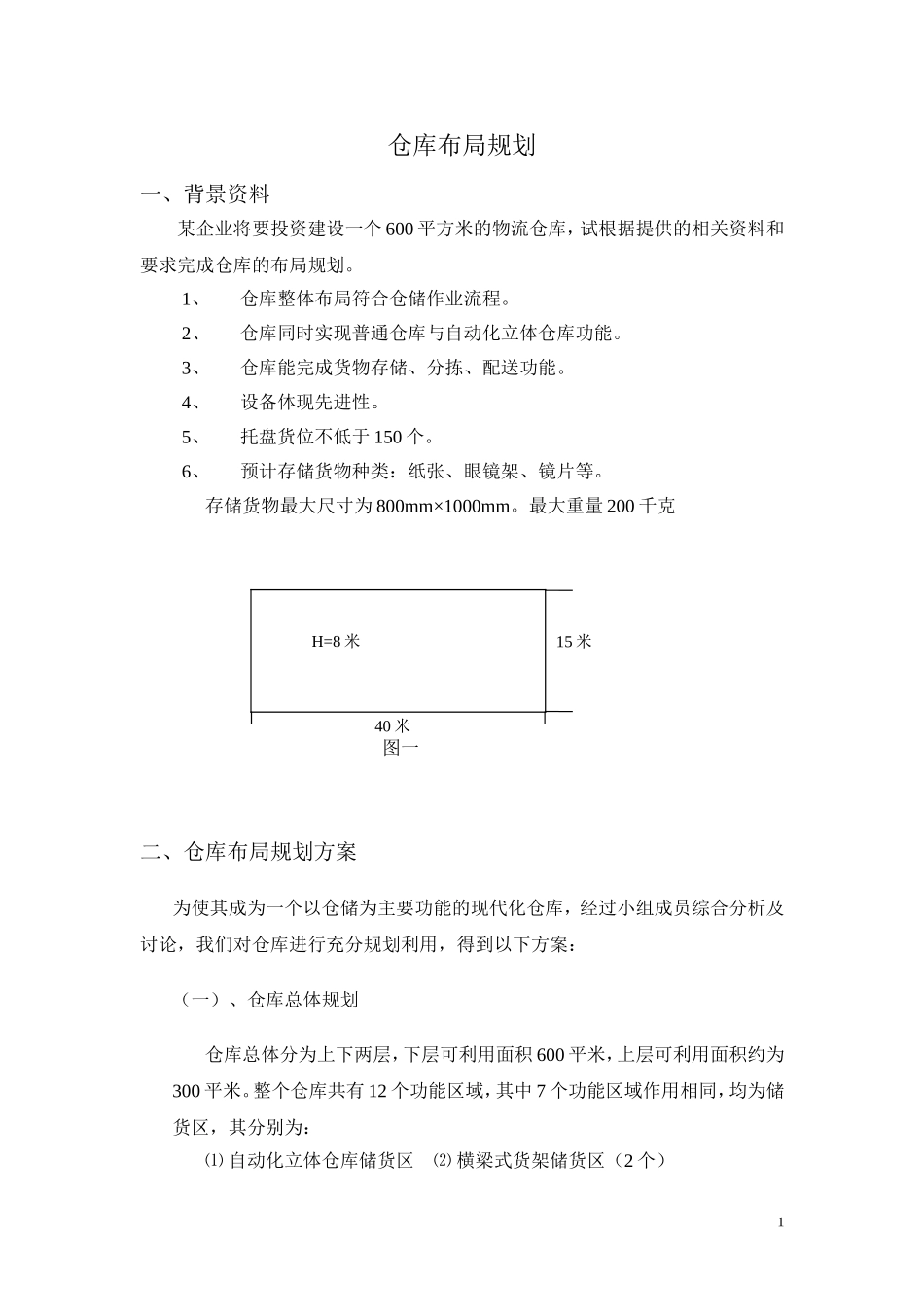

仓库布局规划一、背景资料某企业将要投资建设一个600平方米的物流仓库，试根据提供的相关资料和要求完成仓库的布局规划。1、仓库整体布局符合仓储作业流程。2、仓库同时实现普通仓库与自动化立体仓库功能。3、仓库能完成货物存储、分拣、配送功能。4、设备体现先进性。5、托盘货位不低于150个。6、预计存储货物种类：纸张、眼镜架、镜片等。存储货物最大尺寸为800mm×1000mm。最大重量200千克图一二、仓库布局规划方案为使其成为一个以仓储为主要功能的现代化仓库，经过小组成员综合分析及讨论，我们对仓库进行充分规划利用，得到以下方案：（一）、仓库总体规划仓库总体分为上下两层，下层可利用面积600平米，上层可利用面积约为300平米。整个仓库共有12个功能区域，其中7个功能区域作用相同，均为储货区，其分别为：⑴自动化立体仓库储货区⑵横梁式货架储货区（2个）1H=8米40米15米⑶贯通式货架储货区⑷搁板式货架储货区⑸流利式货架储货区⑹残、次品货物堆放区。另外5个功能区域分别为：消防区域（4平米）、收货区域（12平米）、包装区域（40平米）、发货区域（30平米）、自动传送及分拣区域（约为50平米）（二）、仓库内通道的规划方案仓库下层设有主通道，形状为Z型，主通道宽3米，上层设有2米过道，另外搁板式货架储货区有1.5米过道若干条（三）、各个功能区域的详细规划方案1、自动化立体仓库储货区域自动化立体仓库是由立体货架、有轨巷道堆垛机、出入库托盘输送机系统、尺寸检测条码阅读系统、通讯系统、自动控制系统、计算机监控、计算机管理系统以及其他如电线电缆桥架配电柜、托盘、调节平台、钢结构平台等辅助设备组成的复杂的自动化系统。它具有节约用地、减轻劳动强度、消除差错、提高仓储自动化水平及管理水平、提高管理和操作人员素质、降低储运消耗、有效的减少流动资金的积压、提高物流效率等诸多优点。货架：用于存储货物的钢结构，焊接式货架托盘（货箱）：用于承载货物的器具（参数：长1.2米、宽1米、高1米----加托盘厚）道堆垛机：用于自动存取货物的设备，分为单立柱和双立柱两种基本形式送机系统：立体库的主要外围设备，负责将货物运送到堆垛机或从堆垛机将货物移走该区域面积为160平米，设有纵向货架8排，如图高为6.5米，可放货物7层，每层有8个货位，则该立体仓库的存储货位448个。2图二图三2、横梁式货架储货区域横梁式货架由柱片（立柱）、横梁组成。其结构简单安全可靠，具有空间利用率高，存取灵活方便的特点该区域货架采用横列的排放方式，如图面积为18平米货架高5米，可放托盘4层，每层货位为8个，则该区域货位有32个托盘尺寸：长1.2米宽1米图四高（加托盘厚）1米该区域配有平衡重电瓶叉车一辆，进行存取作业。3、横梁式货架储货区域该区域面积32平米，货架排列方式也为横列式，如图图五高5米，可以放4层托盘，每层货位14个，该区域货位4*14=56个另配有前移式电瓶叉车一辆进行存、取货作业。注：2、3区域内叉车可自由分配、调度。4、贯通式货架储货区域贯通式货架是一种不以通道分割的、连续性的整栋式货架，货架采用钢结3构，立柱上有水平突出的构件，叉车将托盘货物送入，有货架两边的构件托住托盘。在支撑导轨上，托盘按深度方向存放，一个紧接着一个，这使得高密度存储成为可能。货物存取从货架通一侧进出，“先存后取，后存先取”。该货架采用纵列排列方式，主要用于纸张的存取作业。托盘尺寸：长：1.2米宽：1米高（含托盘厚）1米。货架高5米则可存放货物4层，该区域长16米，可设置14个宽度为1.2米的货架，每个货架每层可放托盘个数为9个，则该区域货位个数为4*14*9=504该储货区配有前移式叉车3台，作业时可自由分配图六图七5、残次品堆放区为防止残次品与正品货物掺杂，残次品堆放区应与其他货物隔开，周围加围栏，该区域面积16平米，靠近出口，该区域的残次品货物加托盘分类就地堆码。6、搁板式货架储货区域搁板式货架由横梁、立柱及层板等组成。其货架分布如图所示本区域主要用于散件货物的存储，如眼镜片、眼镜架图八总面积约为140平米，货架采用横列的排列方式。每个货架宽1米，长16米高3米。每个货架可放货物三层，托盘尺寸：高0.8米...
