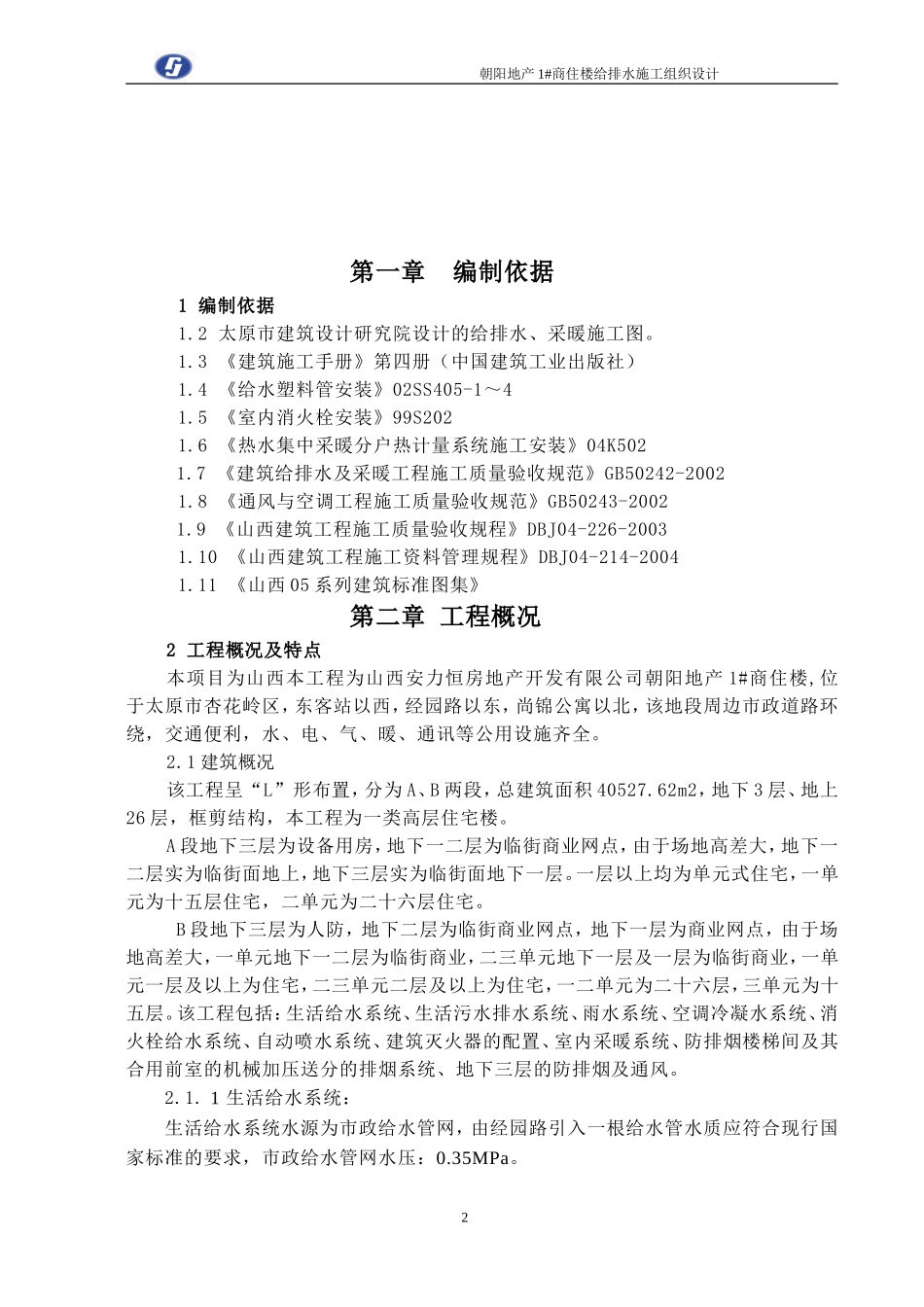

朝阳地产1#商住楼给排水采暖施工组织设计编号：编制人：审核人：审批人：山西省第二建筑工程公司直属八分公司2011年9月朝阳地产1#商住楼给排水施工组织设计目录第一章编制依据第二章工程概况第三章施工部署第四章施工准备工作第五章主要施工技术措施第六章工期保证措施第七章工程质量保证措施第八章安全、文明、环保施工管理措施第九章其它第10章附图表表一：劳动力计划表表二：拟投入的主要施工机械设备表表三：主要材料需用计划表1朝阳地产1#商住楼给排水施工组织设计第一章编制依据1编制依据1.2太原市建筑设计研究院设计的给排水、采暖施工图。1.3《建筑施工手册》第四册（中国建筑工业出版社）1.4《给水塑料管安装》02SS405-1～41.5《室内消火栓安装》99S2021.6《热水集中采暖分户热计量系统施工安装》04K5021.7《建筑给排水及采暖工程施工质量验收规范》GB50242-20021.8《通风与空调工程施工质量验收规范》GB50243-20021.9《山西建筑工程施工质量验收规程》DBJ04-226-20031.10《山西建筑工程施工资料管理规程》DBJ04-214-20041.11《山西05系列建筑标准图集》第二章工程概况2工程概况及特点本项目为山西本工程为山西安力恒房地产开发有限公司朝阳地产1#商住楼,位于太原市杏花岭区，东客站以西，经园路以东，尚锦公寓以北，该地段周边市政道路环绕，交通便利，水、电、气、暖、通讯等公用设施齐全。2.1建筑概况该工程呈“L”形布置，分为A、B两段，总建筑面积40527.62m2，地下3层、地上26层，框剪结构，本工程为一类高层住宅楼。A段地下三层为设备用房，地下一二层为临街商业网点，由于场地高差大，地下一二层实为临街面地上，地下三层实为临街面地下一层。一层以上均为单元式住宅，一单元为十五层住宅，二单元为二十六层住宅。B段地下三层为人防，地下二层为临街商业网点，地下一层为商业网点，由于场地高差大，一单元地下一二层为临街商业，二三单元地下一层及一层为临街商业，一单元一层及以上为住宅，二三单元二层及以上为住宅，一二单元为二十六层，三单元为十五层。该工程包括：生活给水系统、生活污水排水系统、雨水系统、空调冷凝水系统、消火栓给水系统、自动喷水系统、建筑灭火器的配置、室内采暖系统、防排烟楼梯间及其合用前室的机械加压送分的排烟系统、地下三层的防排烟及通风。2.1.1生活给水系统：生活给水系统水源为市政给水管网，由经园路引入一根给水管水质应符合现行国家标准的要求，市政给水管网水压：0.35MPa。2朝阳地产1#商住楼给排水施工组织设计给水系统分三个区，低区（-3~3）层由市政管网直接供给，中区（4~15层）和高区（16~26层）由本楼地下室水泵房内生活无负压供水设备保证。生活给水干管及立管采用铝合金衬塑管道，热熔连接。户内给水支管采用无规共聚PP-R给水管材，热熔连接。2.1.2生活污水系统：本工程采用污、废合流制。室内±0.00以上污水重力自流排入室外污水管，地下室废水采用潜污泵提升至室外雨水管。厨房及卫生间排水管采用专用通气立管，通气立管每隔一层设H管件于污水立管相连，其余部分均采用伸顶通气管。住宅厨房及卫生间污水支管采用硬聚氯乙烯PVC-U管，专用胶粘连接，专用通气立管、排水立管及干管采用抗震柔性接口离心排水管。2.1.3雨水系统：雨水采用重力流排水方式，屋顶雨水经雨水斗和室内雨水管排至室外，经地面雨水篦子和室外雨水管网排入小区雨水管网。雨水系统采用钢制87型雨水斗，热浸镀锌钢管，法兰或沟槽连接。2.1.4空调冷凝水系统：空调冷凝水收集后排至散水，管材采用无规共聚聚丙烯PPR给水管，热熔连接。2.1.5、消火栓给水系统：本工程为一类高层建筑，室内设有消火栓给水系统。消防水泵房及消防水池设置在本小区1#楼地下室内，为小区的公用设施。消火栓系统专用泵设于水泵房内，共两台，一用一备；本系统一次灭火用水量288m3,贮存于地下600m3消防水池内（消防水池应设出水口）。室内消火栓给水系统，火灾时，由消火栓箱内按钮启动启动消火栓加压泵。消火栓泵启动后，水泵运转信号反馈至消防控制中心及消火栓处，消火栓指示灯闪亮。消防控制中心及消防水泵房均可就地启停消火栓加压泵，消防结束后手动停泵。室外消...
