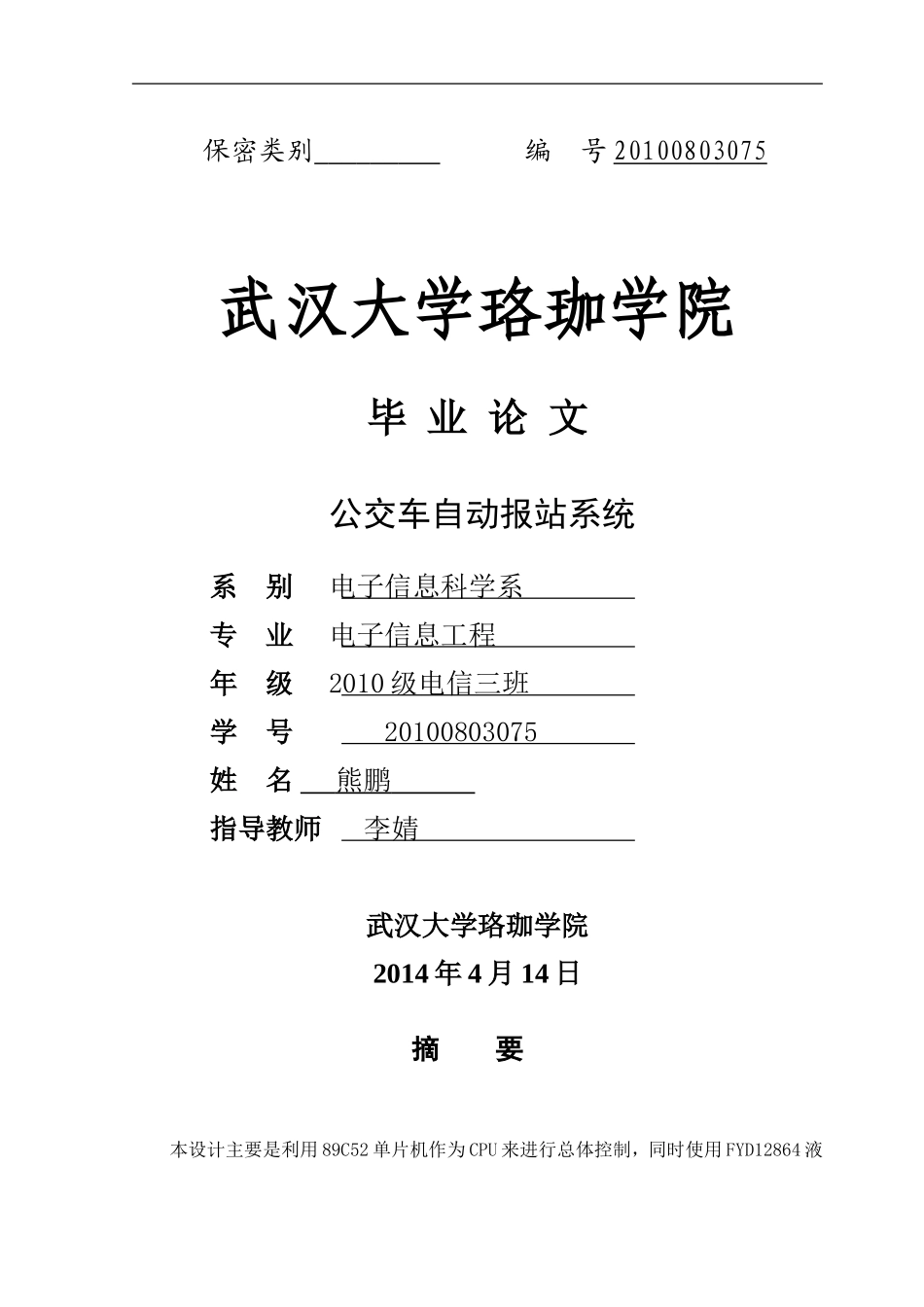

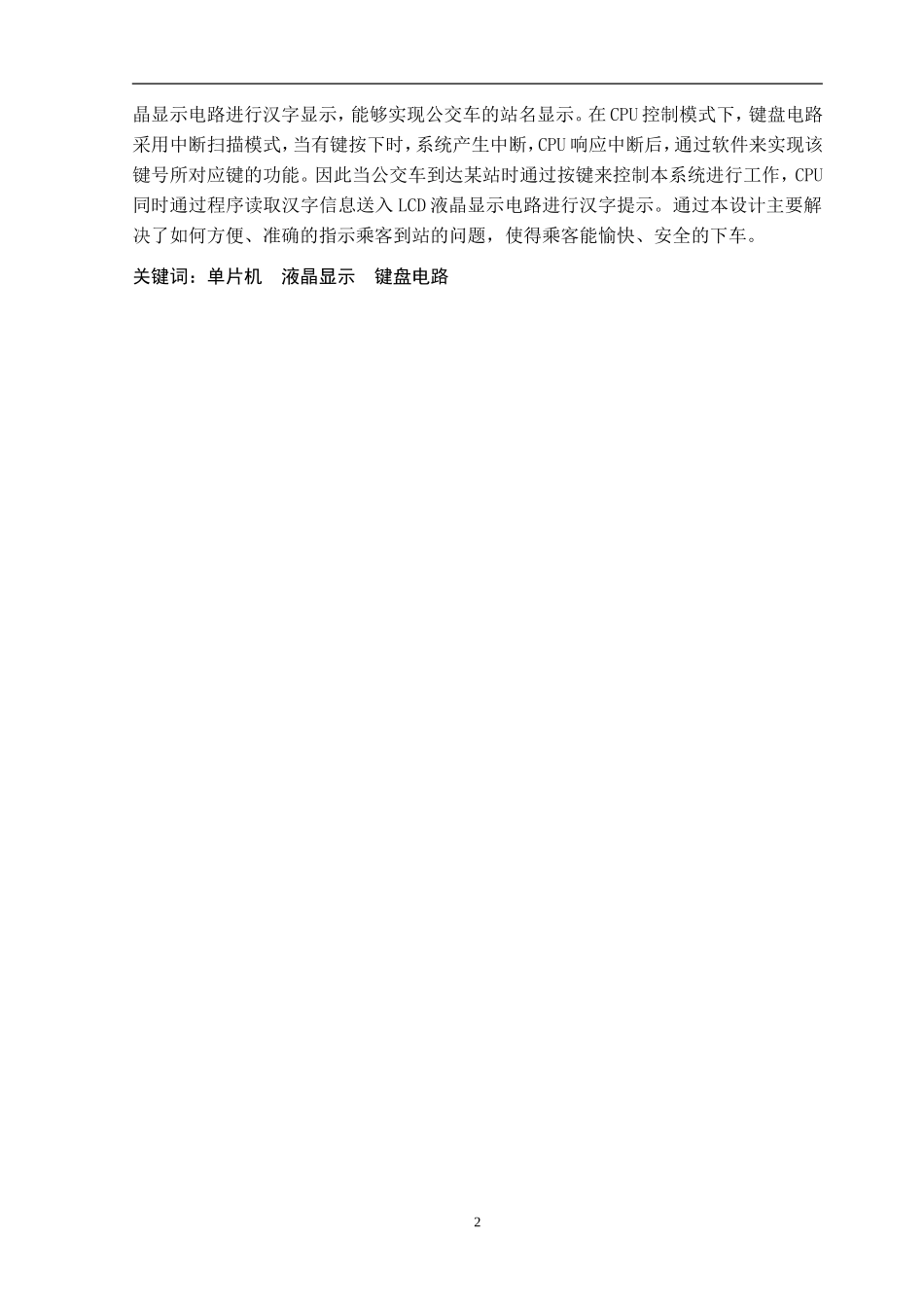

保密类别编号20100803075武汉大学珞珈学院毕业论文公交车自动报站系统系别电子信息科学系专业电子信息工程年级2010级电信三班学号20100803075姓名熊鹏指导教师李婧武汉大学珞珈学院2014年4月14日摘要本设计主要是利用89C52单片机作为CPU来进行总体控制，同时使用FYD12864液晶显示电路进行汉字显示，能够实现公交车的站名显示。在CPU控制模式下，键盘电路采用中断扫描模式，当有键按下时，系统产生中断，CPU响应中断后，通过软件来实现该键号所对应键的功能。因此当公交车到达某站时通过按键来控制本系统进行工作，CPU同时通过程序读取汉字信息送入LCD液晶显示电路进行汉字提示。通过本设计主要解决了如何方便、准确的指示乘客到站的问题，使得乘客能愉快、安全的下车。关键词：单片机液晶显示键盘电路2ThedesignofbusstationreportedwerebasedontheDSPABSTRACTThisdesignismainlytouse89C52microcontrollerasCPUtocarryout,meanwhileitusesFYD12864characterLCDdisplaycircuittoachievethebusstationandstationdisplay.IntheCPUcontrolmode,thekeyboardinterruptscanmodecircuit,thesystemgeneratesaninterruptwhenakeypressed,APUresponsetofailure,thekeynumberisinquiredbythesoftwaretoachievethekeynumbercorrespondingtothefunctionkeys.Sowhenthebusreachesacertainpoint,throughthekeyboardtocontrolthesystemtowork,CPUwhiletheinformationthroughtheprogramreadscharactersintotheLCDliquidcrystaldisplaycircuitcharacterprompt.Thisdesignprimarilyaddressestheproblemthathowtodirectthepassengerstothestationsconvenientlyandaccurately,ensurethesecureofthepassengerswhentheygetonboardorgetoffthebas.Keywords:MicrocontrollerLCDKeyboard3目录第1章绪论1.1论文选题的目的及意义……………………………………………………11.2国内外研究现状和发展趋势………………………………………………11.3本课题的研究内容…………………………………………………………2第2章总体设计方案2.1系统的总体框图………………………………………………………………12.2系统使用89C52的介绍……………………………………………………22.3LCD液晶显示器………………………………………………………………62.3.112864液晶显示模块的介绍…………………………………………72.3.212864液晶显示模块的管脚图及管脚定义………………………72.3.312864液晶显示模块接口时序的介绍………………………………82.3.412864液晶显示模块与单片机的接口设计…………………………9第3章系统的硬件部分设计3.189C52的时钟电路……………………………………………………………113.298C52的复位电路……………………………………………………………123.3键盘电路的设计………………………………………………………………133.3.1矩阵式键盘扫描原理……………………………………………133.3.2键盘的去抖设计…………………………………………………………143.3.3键盘扫描控制方式………………………………………………………15第4章系统的软件部分设计4.1系统主流程设计………………………………………………………164.2键盘扫描流程设计………………………………………………………………194.3LCD显示模块流程设计…………………………………………………………18结论………………………………………………………………………………………25参考文献…………………………………………………………………………………26附录…………………………………………………………………………………………27后记…………………………………………………………………………………………28武汉大学珞珈学院本科毕业论文第1章绪论1.1论文选题的目的及意义随着城市化进程的加快，公共交通作为城市的基础设施之一，仍然是绝大多数出行者的首选交通方式。为使得人们特别是为外来旅游、出差、就医、求职等急需了解本地的公交路线的人提供高效、方便、快捷的公交系统，让他们得到自己所需要的各种相关信息，以便减少...
