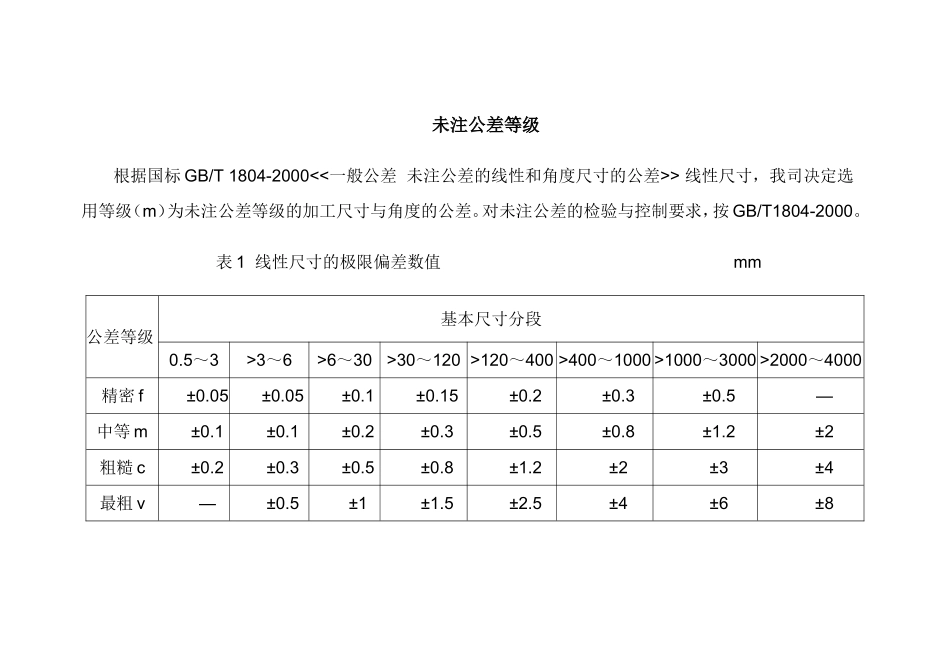

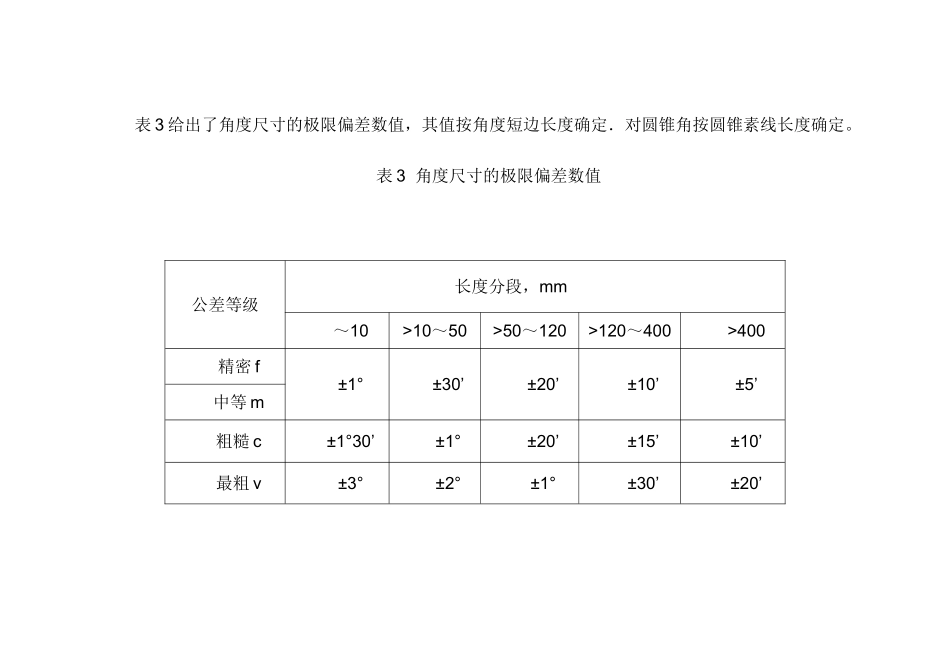

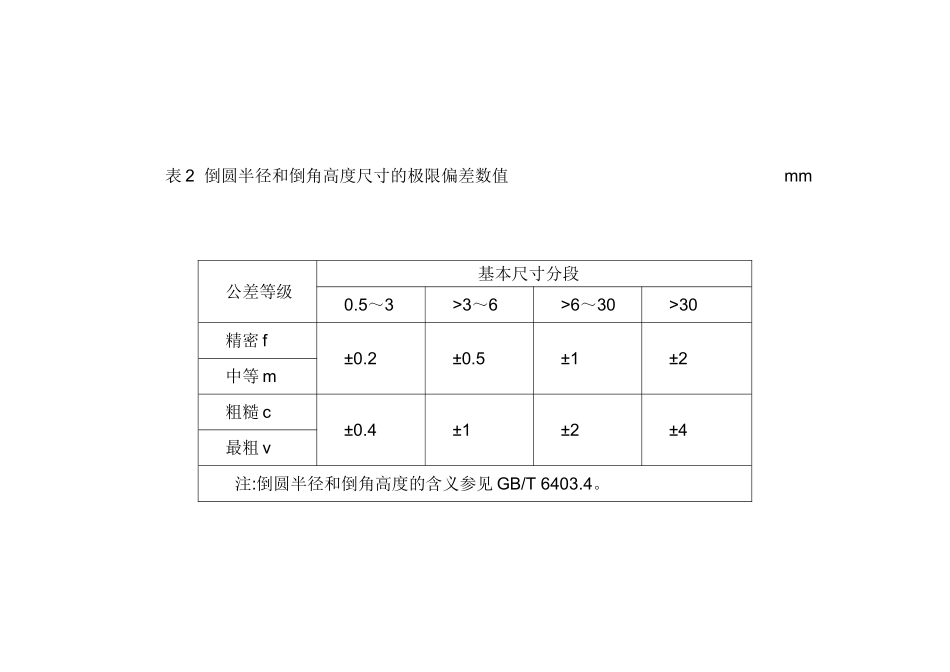

未注公差等级根据国标GB/T1804-2000<<一般公差未注公差的线性和角度尺寸的公差>>线性尺寸，我司决定选用等级（m）为未注公差等级的加工尺寸与角度的公差。对未注公差的检验与控制要求，按GB/T1804-2000。表1线性尺寸的极限偏差数值mm公差等级基本尺寸分段0.5～3>3～6>6～30>30～120>120～400>400～1000>1000～3000>2000～4000精密f±0.05±0.05±0.1±0.15±0.2±0.3±0.5—中等m±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2粗糙c±0.2±0.3±0.5±0.8±1.2±2±3±4最粗v—±0.5±1±1.5±2.5±4±6±8表2倒圆半径和倒角高度尺寸的极限偏差数值mm公差等级基本尺寸分段0.5～3>3～6>6～30>30精密f±0.2±0.5±1±2中等m粗糙c±0.4±1±2±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4。表3给出了角度尺寸的极限偏差数值，其值按角度短边长度确定．对圆锥角按圆锥素线长度确定。表3角度尺寸的极限偏差数值公差等级长度分段，mm～10>10～50>50～120>120～400>400精密f±1°±30’±20’±10’±5’中等m粗糙c±1°30’±1°±20’±15’±10’最粗v±3°±2°±1°±30’±20’未注尺寸公差按GB/T1804-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3＞3~6＞6~30＞30~120＞120~400＞400~1000＞1000~2000精密f±0.05±0.05±0.1±0.15±0.2±0.3±0.5中等m±0.1±0.1±0.2±0.3±0.5±0.8±1.2粗糙e±0.2±0.3±0.5±0.8±1.2±2±3最粗v--±0.5±1±1.5±2.5±4±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm公差等级基本尺寸分段0.5~3＞3~6＞6~30＞30精密f±0.2±0.5±1±2中等m粗糙e±0.4±1±2±4最粗v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10＞10~50＞50~120＞120~400＞400精密f±1o±30′±20′±10′±5′中等m粗糙e±1o30′±1o±30′±20′±10′最粗v±3o±2o±1o±30′±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10＞10~30＞30~100＞100~300＞300~1000＞1000~3000H0.030.050.10.20.30.4K0.050.10.20.40.60.8L0.10.20.40.81.21.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300＞300~1000＞1000~3000H0.20.30.40.5K0.40.60.81L0.411.52对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100~300＞300~1000＞1000~3000H0.5K0.60.81L0.611.52圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H0.1K0.2L0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。1)取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm)取样长度l(mm)评定长度ln(mm)＞0.003~0.02＞0.025~0.100.080.4＞0.02~0.10＞0.1~0.500.251.25＞0.1~2.0＞0.50~10.00.84.0＞2.0~10.0＞10.0~502.512.5＞10.0~80＞50~3208.040.02)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012，0.025，0.050，0.10，0.20，0.40，0.80，1.60，3.2，6.3，12.5，25，50，100第2系列0.008，0.010，0.016，0.020，0.032，0.040，0.063，0.080，0.125，0.160，0.25，0.32，0.50，0.63，1.0，1.25，2.0，2.5，4.0，5.0，8.0，10.0，16.0，20，32，40，63，80注：尽量选择第1系列3)轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025，0.050，0.100，0.20，0.40，0.80，1.60，3.2，6.3，12.5，25，50，100，200，400，800，1600，第2系列0.032，0.040，0.063，0.080，0.125，0.160，0.25，0.32，0.50，0.63，1.0，1.25，2.0，2.5，4.0，5.0，8.0，10.0，16.0，20，32，40，63，80，125，160，250，320，500，630注：尽量选择第1系列标准公差表根据国际标准，以下为基本尺寸0-500mm,4-18级精度标准公差表。注：基本尺寸小于1mm时，无IT14至IT18。线性尺寸未注公差的公差表根据国际标准，以下为线性尺寸未注...
