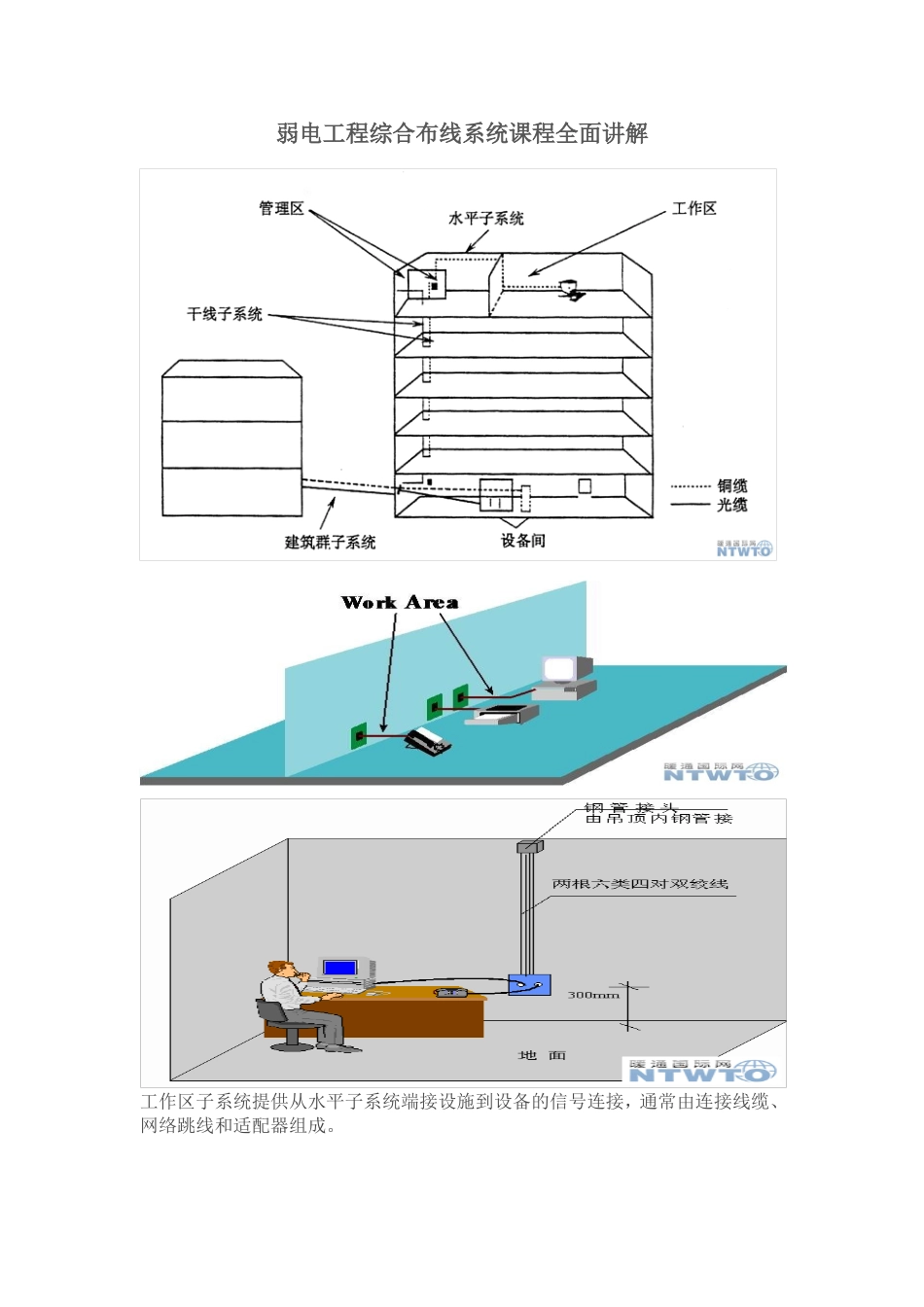

弱电工程综合布线系统课程全面讲解工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。水平子系统提供楼层配间至用户工作区的通信干线和端接设施。水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线(UTP)，也可以根据需要选择光缆。端接设施主要是相应通信设备和线路连接插座。管理区子系统管理区也称为管理子系统。在结构化布线系统中，管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内，包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。对于综合布线工程设计，设备间主要安装建筑物配线设备(BD)。语音通信设备、计算机网络设备、引入设备等可装在一起。建筑群子系统campussubsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成。在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范：•GB50311-2007综合布线系统工程设计规范•GB50312-2007综合布线工程验收规范5.2.2综合布线系统结构5.2.3综合布线的网络结构5.2.4综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。综合布线的设备配置1建筑物标准FD-BD结构2建筑物FD/BD结构3建筑物FD-BD共用楼层配线间结构4建筑群FD-BD-CD结构5.2.6子系统线缆长度1)A+B+E≤10m水平子系统中工作区电缆(光缆)、设备线缆和接插线或跳线的总长度。2)C+D≤20m建筑物配线架或建筑群配线架上的接插线或跳线长度3)F+G≤30m在建筑物配线架或建筑群配线架上的设备电缆(光缆)长度。4)接插线应符合设计指标的有关要求。5)建筑群干线光缆是指多模光缆的长度。5.2.7综合布线名词术语(1)ISO/IEC11801与TIA/EIA-568-A综合布线设计与安装中主要术语对照表(2)数据传输速率数据传输速率就是指每秒钟传送的二进制脉冲的信息量，其单位通常为bit/s(bps)。是衡量单位时间内线路传输的二进制位的数量，衡量的是线路传送信息的能力。(3)带宽传输介质的带宽定义为介质所能携带的信息的容量，用MHz表示，表示介质所支持的频率范围。C=Blog2(1+S/N)C是信道容量，B是带宽，S/N是信噪比，所以传码速率不仅和带宽有关还与信噪比有关。超5类双绞线支持的带宽范围为1MHz-100MHz6类双绞线支持的带宽范围为1MHz-250MHz传输频率与传输速率的区别5.3传输介质及连接件双绞线双绞线连接件同轴电缆及连接件(目前局域网中一般不用)光纤光纤连接件5.3.1双绞线双绞线(Twistedpair，TP)是由两根具有绝缘保护层的铜导线组成。把一对或多对双绞线放在一个绝缘套管中便构成了双绞线电缆。把两根绝缘的铜导线按一定密度互相绞合在一起，可降低信号干扰的程度，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消。电缆护套外皮有非阻燃(CMR)、阻燃(CMP)和低烟无卤(LSZH)三种材料)线对颜色编码1、双绞线的种类与型号按结构分为非屏蔽双绞线和屏蔽双绞线按性能分为1类、2类、3类、4类、5类、5e类、6类、7类双绞线电缆按特性阻抗划分为100欧姆、120欧姆及150欧姆等几种。常用的是100欧姆的双绞线电缆按对数分为1对、2对、4对双绞线电缆，25对、50对、100对的大对数双绞线(1)屏蔽双绞线1作用：屏蔽层提高电缆的物理性能和电气性能，减少电缆信号传输中的电磁干扰。2电缆屏蔽层的形式：qScTP(FTP)屏蔽整个电缆qSTP屏蔽整个电缆及各线对3电缆屏蔽层由金属箔、金属丝或金属网几种材料构成(2)非屏蔽双绞线(UTP)非屏蔽双绞线常用的双绞线电缆封装有4对双绞线，其它还有25对、50对...
