屋顶光伏电站支架强度及屋面载荷计算VIP免费

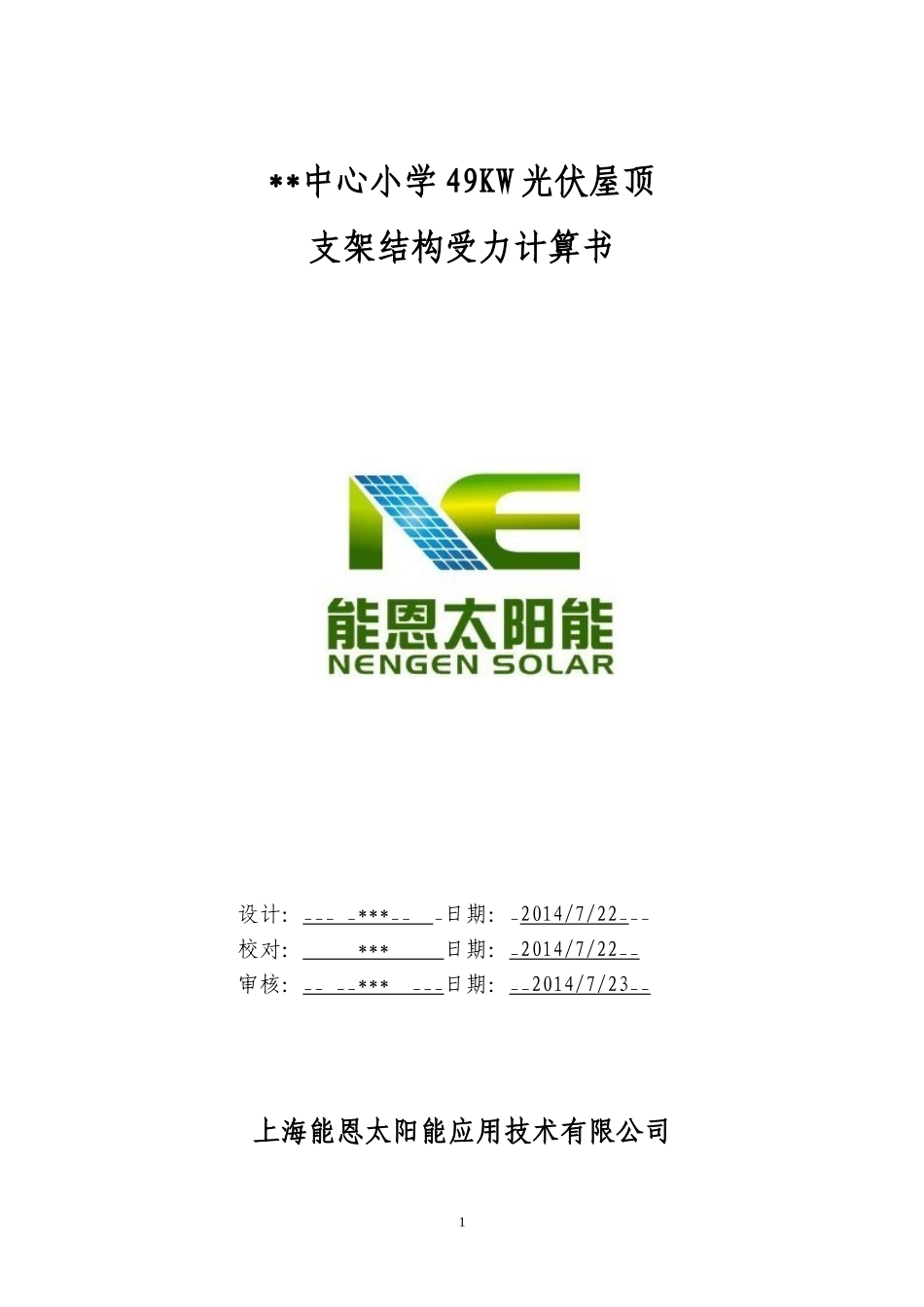

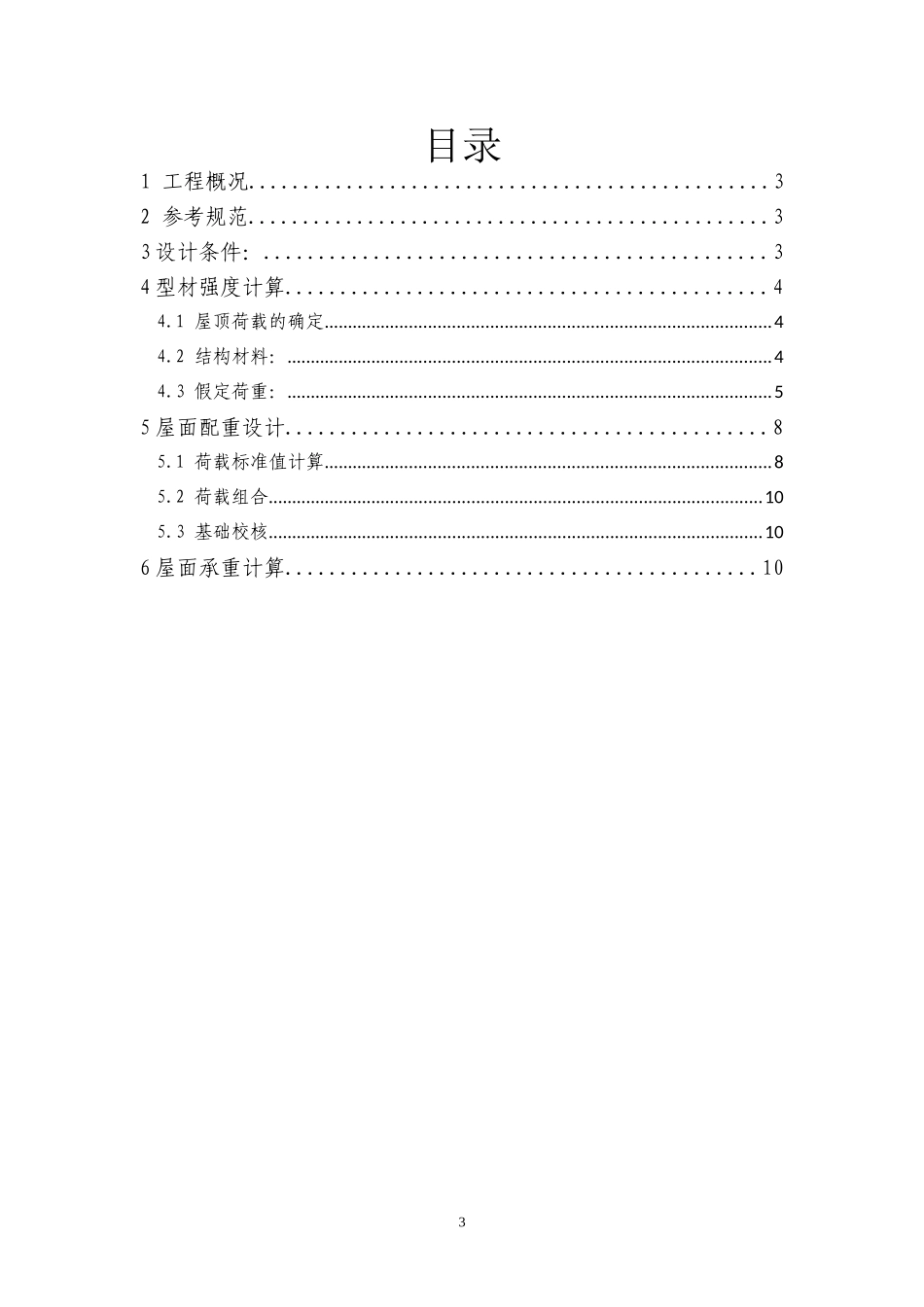

**中心小学49KW光伏屋顶支架结构受力计算书设计：____***___日期：_2014/7/22___校对：***日期：_2014/7/22__审核：____***___日期：__2014/7/23__上海能恩太阳能应用技术有限公司1ShanghaiNengEnsolarenergyapplicationtechnologyCo,.Ltd2目录1工程概况................................................32参考规范................................................33设计条件：..............................................34型材强度计算............................................44.1屋顶荷载的确定..............................................................................................44.2结构材料：......................................................................................................44.3假定荷重：......................................................................................................55屋面配重设计............................................85.1荷载标准值计算..............................................................................................85.2荷载组合........................................................................................................105.3基础校核........................................................................................................106屋面承重计算...........................................103如认可我公司的技术实力请致电上海能恩太阳能应用技术有限公司技术部郦（先生）联系电话：18005730133产品介绍看企业官网：www.nengsolar.com包括：太阳能路灯太阳能分布式电站太阳能组件太阳能其他产品资料索取：lqq@nengsolar.com设计方案产品介绍产品报价项目案例项目洽谈41工程概况项目名称：江苏省*****中心小学49KW光伏屋顶工程地址：江苏省***设计单位：上海能恩太阳能应用技术有限公司建设单位：******有限公司结构形式：屋面钢结构光伏支架支架高度：0.3m2参考规范《建筑结构可靠度设计统一标准》GB50068—2001《建筑结构荷载规范》GB50009—2001（2006年版）《建筑抗震设计规范》GB50011—2010《钢结构设计规范》GB50017—2003《冷弯薄壁型钢结构设计规范》GB50018—2002《不锈钢冷轧钢板和钢带》GB/T3280—20073设计条件：太阳能板规格：1650mm*990mm*50mm混凝土屋顶太阳能板安装数量：200块最大风速：27.5m/s平坦开阔地域太阳能板重量：20kg安装条件：屋顶计算标准：日本TRC0006-1997设计产品年限：20年54型材强度计算4.1屋顶荷载的确定（1）设计取值：①假设为一般地方中最大的荷重，采用固定荷重G和暴风雨产生的风压荷重W的短期复合荷重。②根据气象资料，扬中最大风速为27.5m/s,本计算最大风速设定为：30m/s。③对于混凝土屋面，采用最佳倾角安装的系统，需要考虑足够的配重，确保组件方阵的稳定可靠。④屋面高度20m。4.2结构材料：C型钢重量：1.8kg/m截面面支架尺寸（mm）41*41*2安装角度25°材料镀锌截面面积（A）277形心主轴到腹板边缘的距离1.4516E+01形心主轴到翼缘尖的距离2.6484E+01惯性矩Ix8.3731E+04惯性矩Iy4.5694E+04回转半径ix1.7386E+01回转半径iy1.2844E+01截面抵抗矩Wx4.0844E+03截面抵抗矩Wx4.0844E+03截面抵抗矩Wy3.1478E+03截面抵抗矩Wyy1.7254E+0364.3假定荷重：①固定荷重G太阳能板质量：G1=20kg×20=400kg→3920N;所以C形轨道承载的固定荷载重量G=3920N;②风压荷重W根据《建筑结构荷载规范》中对风载荷的规定如下（按承重结构设计）：Wk=βgzμsμzW0Wk:风荷载标准值（KN/m2）；βgz：高度Z处的风振系数；μs：风荷载体型系数；μz：风压高度变化系数（0.84）；W0：基本风压（KN/m2）按《建筑结构荷载规范》表7.5.1ξ为1.6所以βgz=1.6根据《建筑结构荷载规范》表F7.3.1，体型系数μs为1.475，所以，Wk=1.6*0.83*0.84*0.57=0.636KN/m2③雪压荷重根据《建筑结构荷载规范》中规定：Sk=μr*S0；Sk：雪荷载标准值（KN/m2）；Μr：屋面积雪分布系数；S0：基本雪压（KN/m2）根据《建筑结构...
