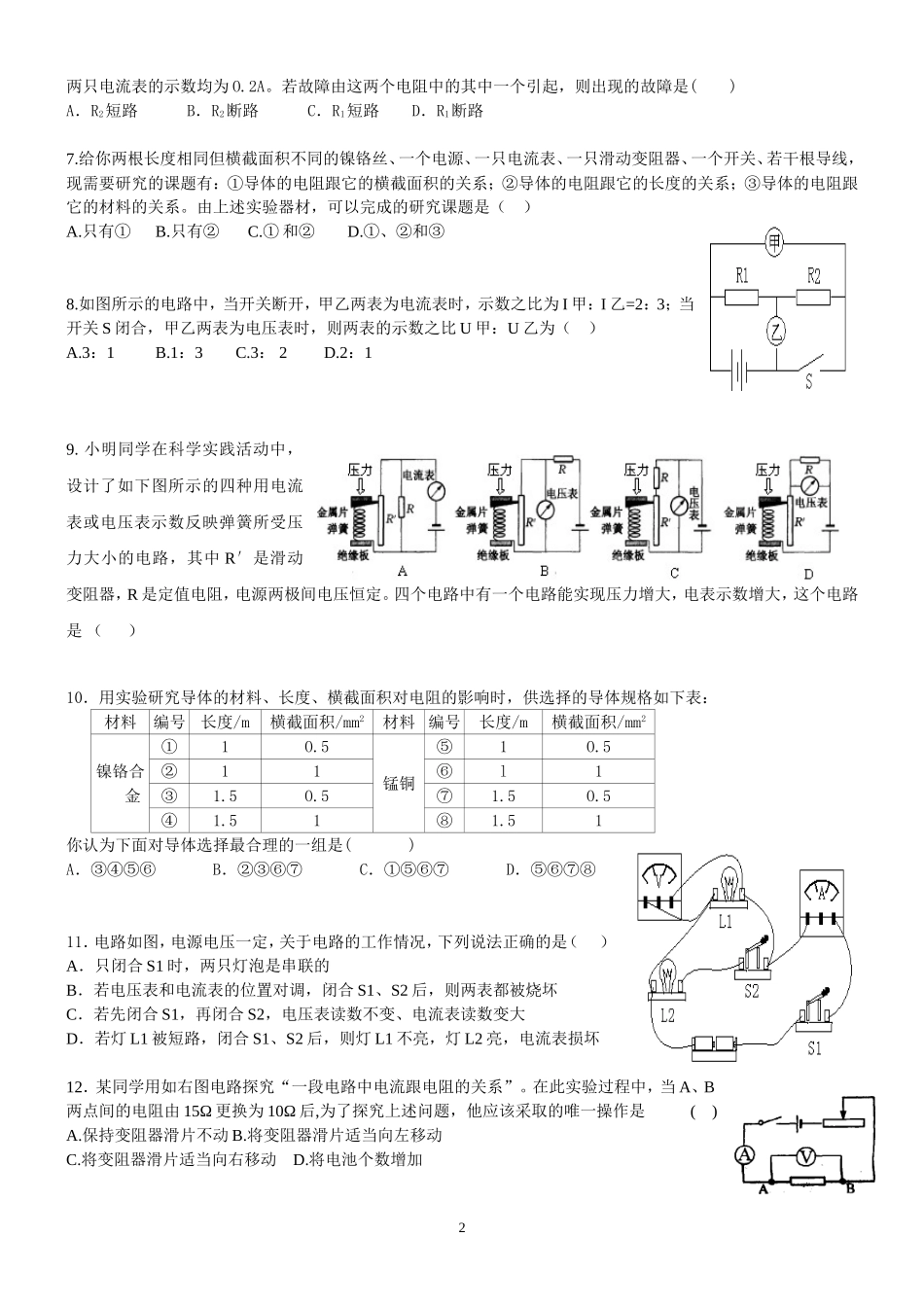

八年级上科学第四章电路试题一、选择题1.如图为城市道路路口交通信号指示灯的示意图，指示灯可以通过不同颜色灯光的变化来指挥车辆和行人的交通行为，从而达到维持交通秩序和安全的目的。根据你对交通批示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联2.如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（）A.0.1安B.0.3安C.0.9安D.0.45安3.如图所示的电路中，电流表测量的是()。A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流4.两个定值电阻，甲标有“10欧1.5安”，乙标有“20欧0.5安”现把它们串联起来，则该串联电路两端允许加的最高电压是（）A.15伏B.25伏C.10伏D.5伏5．根据下列一组实验数据，可以得到的结论是（）导体两端的电压（伏）导体的电阻（欧）通过导体的电流（安）450．84100．44200．2A．导体电阻一定时，电压跟电流成正比B．导体电阻一定时，电流跟电压成反比C．电压一定时，电阻跟电流成正比D．电压一定时，电流跟电阻成反比6.如图所示的电路中，电源电压恒为24V，电阻R1＝R2＝120Ω，两只电流表的量程均为O～0.6A。当闭合开关时，1两只电流表的示数均为O.2A。若故障由这两个电阻中的其中一个引起，则出现的故障是()A．R2短路B．R2断路C．R1短路D．R1断路7.给你两根长度相同但横截面积不同的镍铬丝、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是（）A.只有①B.只有②C.①和②D.①、②和③8.如图所示的电路中，当开关断开，甲乙两表为电流表时，示数之比为I甲：I乙=2：3；当开关S闭合，甲乙两表为电压表时，则两表的示数之比U甲：U乙为（）A.3：1B.1：3C.3：2D.2：19.小明同学在科学实践活动中，设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）10．用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表：材料编号长度/m横截面积/mm2材料编号长度/m横截面积/mm2镍铬合金①1O.5锰铜⑤1O.5②11⑥l1③1.5O.5⑦1.5O.5④1.51⑧1.51你认为下面对导体选择最合理的一组是()A．③④⑤⑥B．②③⑥⑦C．①⑤⑥⑦D．⑤⑥⑦⑧11．电路如图，电源电压一定，关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡是串联的B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏C．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏12．某同学用如右图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由15Ω更换为10Ω后,为了探究上述问题，他应该采取的唯一操作是()A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.将电池个数增加213.李晶同学在实验中连接了如图1所示的电路，闭合开关S后，他发现灯泡L1、L2都不亮。他用一电压表两端接触a、b两点时，读数为零；接触b、c两点时，读数还是零；但接触c、d两点时，电压表有读数。如果电路中只有一处故障，则故障应该是（）A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路14.一根铝导线电阻是R，要使连入电路的导线电阻变大，可采取的办法是()A．将这根铝导线拉长后接入电路B．将这根铝导线对折后接入电路C．由公式R=U/I可知，增大导线两端的电压或减小通过导线的电流D．用长度、横截面积相同的铜导线代替这根铝导线接入电路15.在图所示的电路中，电源电压恒定，灯的电阻为20Ω，当滑动变阻的滑片P位于中点时，伏特表的示数为2V，安培表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，伏特表的示数为()A．3VB．4VC．6VD...
