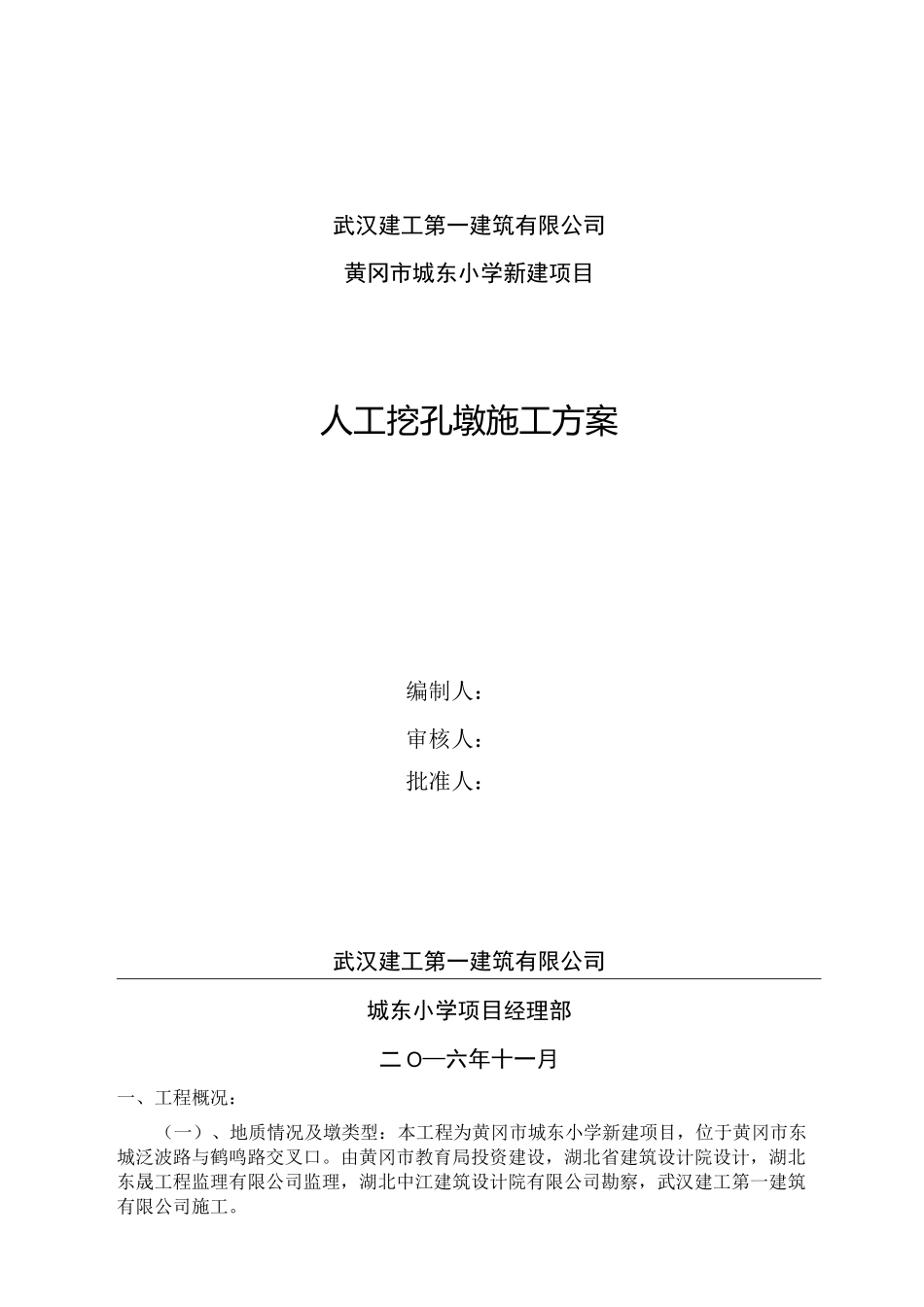

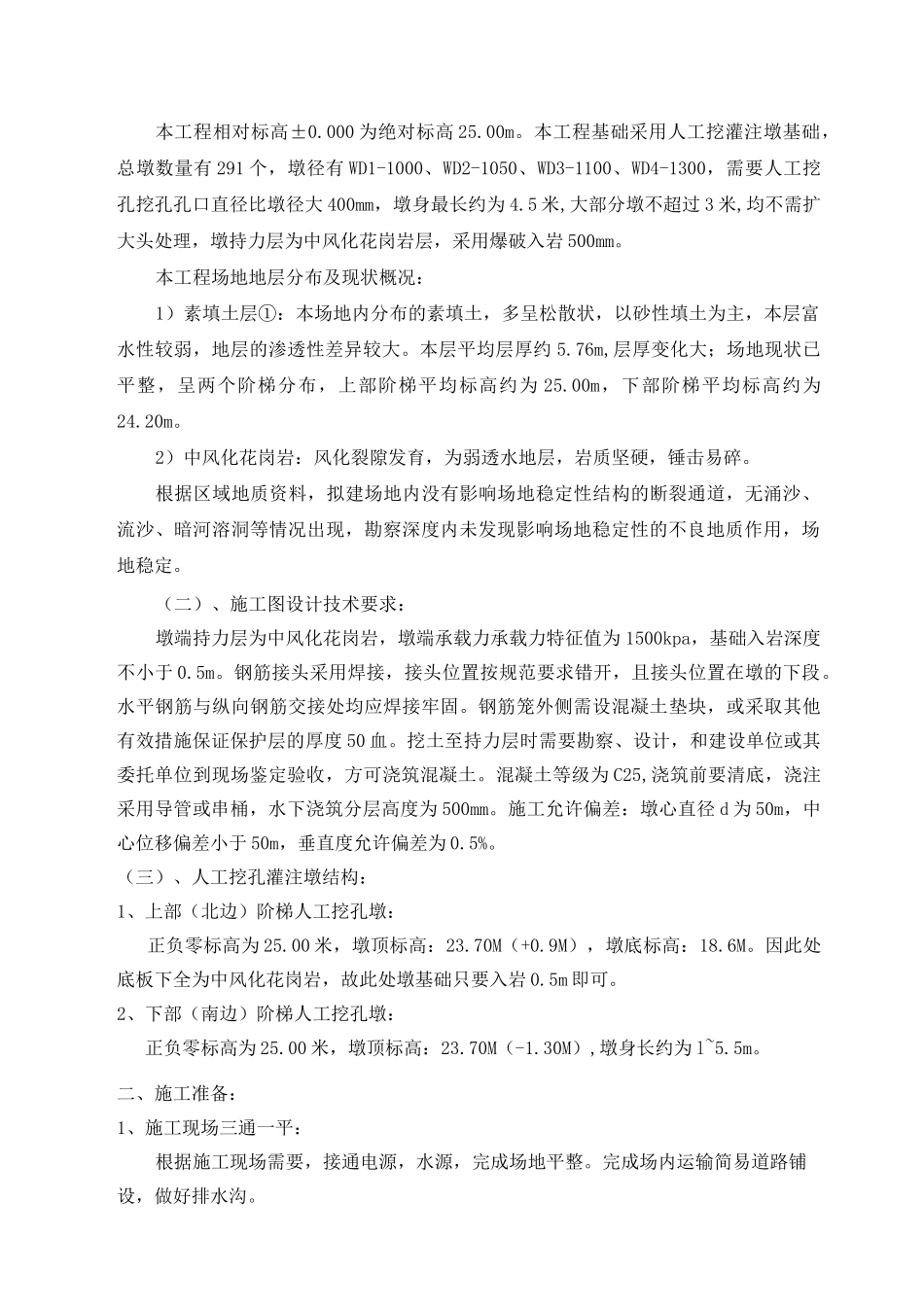

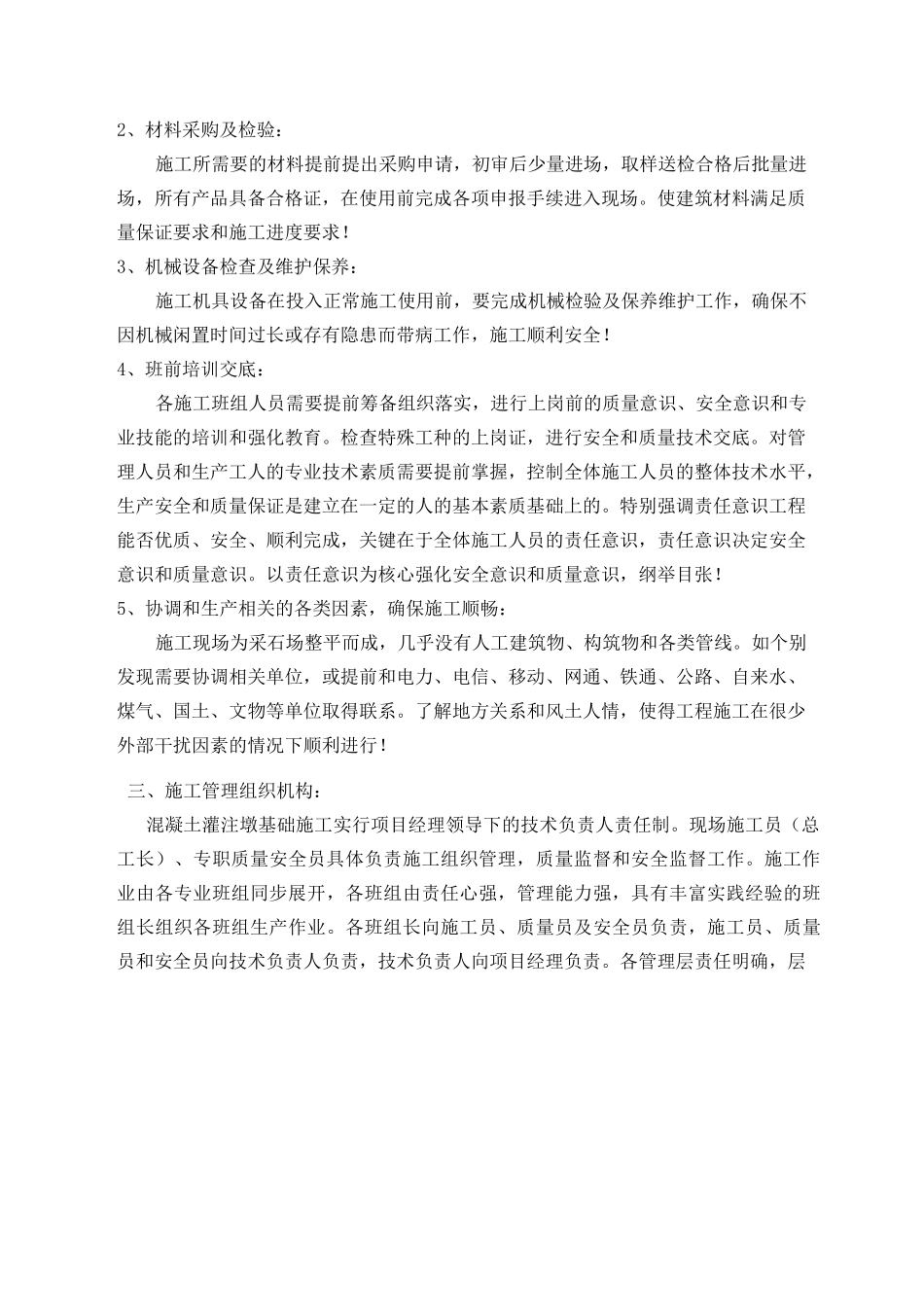

武汉建工第一建筑有限公司黄冈市城东小学新建项目人工挖孔墩施工方案编制人：审核人：批准人：武汉建工第一建筑有限公司城东小学项目经理部二O—六年十一月一、工程概况：（一）、地质情况及墩类型：本工程为黄冈市城东小学新建项目，位于黄冈市东城泛波路与鹤鸣路交叉口。由黄冈市教育局投资建设，湖北省建筑设计院设计，湖北东晟工程监理有限公司监理，湖北中江建筑设计院有限公司勘察，武汉建工第一建筑有限公司施工。本工程相对标高±0.000为绝对标高25.00m。本工程基础采用人工挖灌注墩基础，总墩数量有291个，墩径有WD1-1000、WD2-1050、WD3-1100、WD4-1300，需要人工挖孔挖孔孔口直径比墩径大400mm，墩身最长约为4.5米,大部分墩不超过3米,均不需扩大头处理，墩持力层为中风化花岗岩层，采用爆破入岩500mm。本工程场地地层分布及现状概况：1）素填土层①：本场地内分布的素填土，多呈松散状，以砂性填土为主，本层富水性较弱，地层的渗透性差异较大。本层平均层厚约5.76m,层厚变化大；场地现状已平整，呈两个阶梯分布，上部阶梯平均标高约为25.00m，下部阶梯平均标高约为24.20m。2）中风化花岗岩：风化裂隙发育，为弱透水地层，岩质坚硬，锤击易碎。根据区域地质资料，拟建场地内没有影响场地稳定性结构的断裂通道，无涌沙、流沙、暗河溶洞等情况出现，勘察深度内未发现影响场地稳定性的不良地质作用，场地稳定。（二）、施工图设计技术要求：墩端持力层为中风化花岗岩，墩端承载力承载力特征值为1500kpa，基础入岩深度不小于0.5m。钢筋接头采用焊接，接头位置按规范要求错开，且接头位置在墩的下段。水平钢筋与纵向钢筋交接处均应焊接牢固。钢筋笼外侧需设混凝土垫块，或采取其他有效措施保证保护层的厚度50血。挖土至持力层时需要勘察、设计，和建设单位或其委托单位到现场鉴定验收，方可浇筑混凝土。混凝土等级为C25,浇筑前要清底，浇注采用导管或串桶，水下浇筑分层高度为500mm。施工允许偏差：墩心直径d为50m，中心位移偏差小于50m，垂直度允许偏差为0.5%。（三）、人工挖孔灌注墩结构：1、上部（北边）阶梯人工挖孔墩：正负零标高为25.00米，墩顶标高：23.70M（+0.9M），墩底标高：18.6M。因此处底板下全为中风化花岗岩，故此处墩基础只要入岩0.5m即可。2、下部（南边）阶梯人工挖孔墩：正负零标高为25.00米，墩顶标高：23.70M（-1.30M）,墩身长约为l~5.5m。二、施工准备：1、施工现场三通一平：根据施工现场需要，接通电源，水源，完成场地平整。完成场内运输简易道路铺设，做好排水沟。2、材料采购及检验：施工所需要的材料提前提出采购申请，初审后少量进场，取样送检合格后批量进场，所有产品具备合格证，在使用前完成各项申报手续进入现场。使建筑材料满足质量保证要求和施工进度要求！3、机械设备检查及维护保养：施工机具设备在投入正常施工使用前，要完成机械检验及保养维护工作，确保不因机械闲置时间过长或存有隐患而带病工作，施工顺利安全！4、班前培训交底：各施工班组人员需要提前筹备组织落实，进行上岗前的质量意识、安全意识和专业技能的培训和强化教育。检查特殊工种的上岗证，进行安全和质量技术交底。对管理人员和生产工人的专业技术素质需要提前掌握，控制全体施工人员的整体技术水平，生产安全和质量保证是建立在一定的人的基本素质基础上的。特别强调责任意识工程能否优质、安全、顺利完成，关键在于全体施工人员的责任意识，责任意识决定安全意识和质量意识。以责任意识为核心强化安全意识和质量意识，纲举目张！5、协调和生产相关的各类因素，确保施工顺畅：施工现场为采石场整平而成，几乎没有人工建筑物、构筑物和各类管线。如个别发现需要协调相关单位，或提前和电力、电信、移动、网通、铁通、公路、自来水、煤气、国土、文物等单位取得联系。了解地方关系和风土人情，使得工程施工在很少外部干扰因素的情况下顺利进行！三、施工管理组织机构：混凝土灌注墩基础施工实行项目经理领导下的技术负责人责任制。现场施工员（总工长）、专职质量安全员具体负责施工组织管理，质量监督和安全监督工作。施工作业由各专业班组同步展开，各班组由责...
