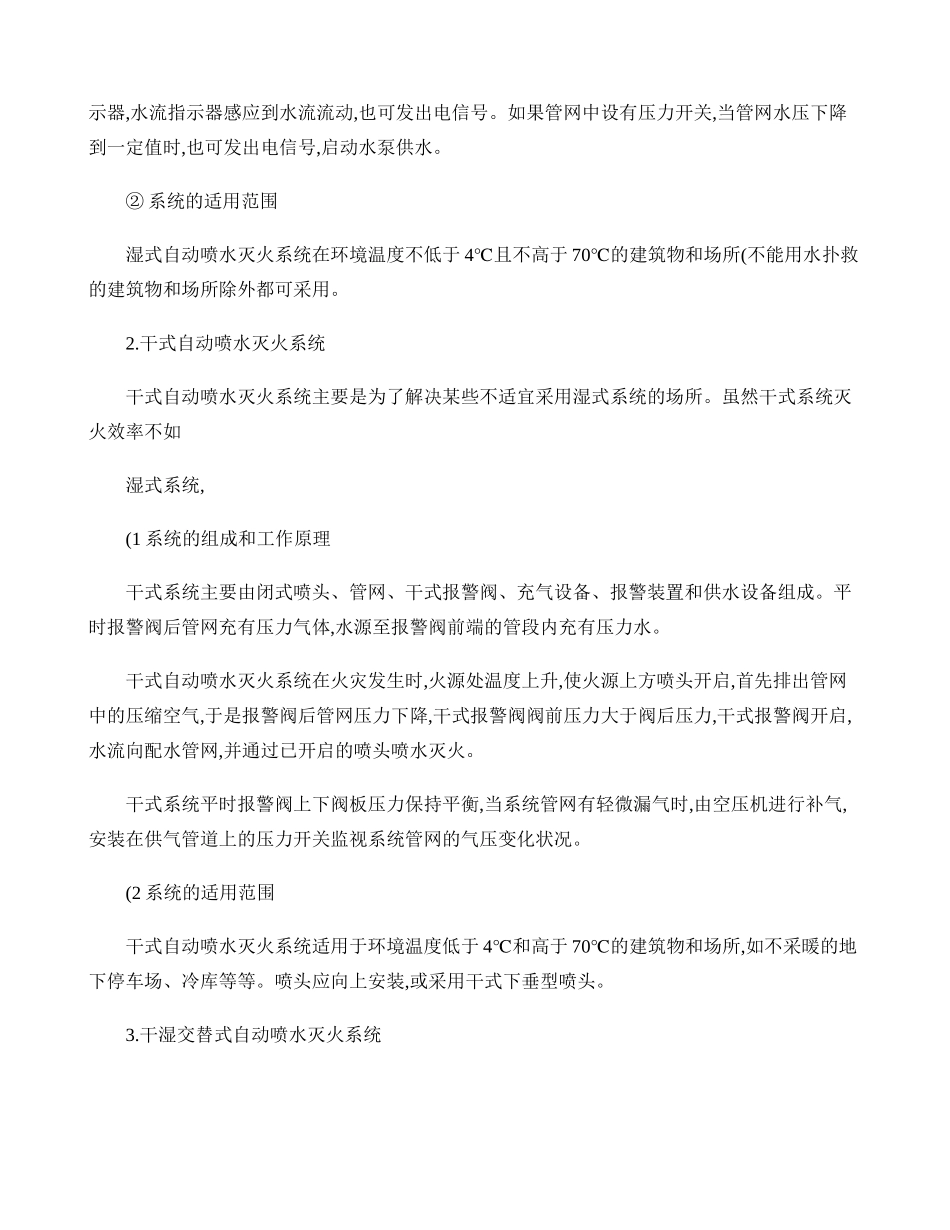

自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关、管道系统、供水设施等组成。自动喷水灭火系统,根据被保护建筑物的性质和火灾发生、发展特性的不同,可以有许多不同的系统形式。通常根据系统中所使用的喷头形式的不同,分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。闭式自动喷水灭火系统采用闭式喷头,它是一种常闭喷头,喷头的感温、闭锁装置只有在预定的温度环境下,才会脱落,开启喷头。因此,在发生火灾时,这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。开式自动喷水灭火系统采用的是开式喷头,开式喷头不带感温、闭锁装置,处于常开状态。发生火灾时,火灾所处的系统保护区域内的所有开式喷头一起出水灭火。1.湿式自动喷水灭火系统湿式自动喷水灭火系统,是世界上使用时间最长,应用最广泛,控火、灭火中使用频率最高的一种闭式自动喷水灭火系统,目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。①系统的组成和工作原理湿式自动喷水灭火系统一般包括:闭式喷头、管道系统、湿式报警阀和供水设备。湿式报警阀的上下管网内均充以压力水。当火灾发生时,火源周围环境温度上升,导致火源上方的喷头开启、出水、管网压力下降,报警阀后压力下降致使阀板开启,接通管网和水源,供水灭火。与此同时,部分水由阀座上的凹形槽经报警阀的信号管,带动水力警铃发出报警信号。如果管网中设有水流指示器,水流指示器感应到水流流动,也可发出电信号。如果管网中设有压力开关,当管网水压下降到一定值时,也可发出电信号,启动水泵供水。②系统的适用范围湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外都可采用。2.干式自动喷水灭火系统干式自动喷水灭火系统主要是为了解决某些不适宜采用湿式系统的场所。虽然干式系统灭火效率不如湿式系统,(1系统的组成和工作原理干式系统主要由闭式喷头、管网、干式报警阀、充气设备、报警装置和供水设备组成。平时报警阀后管网充有压力气体,水源至报警阀前端的管段内充有压力水。干式自动喷水灭火系统在火灾发生时,火源处温度上升,使火源上方喷头开启,首先排出管网中的压缩空气,于是报警阀后管网压力下降,干式报警阀阀前压力大于阀后压力,干式报警阀开启,水流向配水管网,并通过已开启的喷头喷水灭火。干式系统平时报警阀上下阀板压力保持平衡,当系统管网有轻微漏气时,由空压机进行补气,安装在供气管道上的压力开关监视系统管网的气压变化状况。(2系统的适用范围干式自动喷水灭火系统适用于环境温度低于4℃和高于70℃的建筑物和场所,如不采暖的地下停车场、冷库等等。喷头应向上安装,或采用干式下垂型喷头。3.干湿交替式自动喷水灭火系统干湿交替式自动喷水灭火系统是交替使用干式系统和湿式系统的一种闭式自动喷水灭火系统。报警阀为干湿两用报警阀或干式报警阀与湿式报警阀组合阀。其工作原理与干式、湿式系统相同。4.预作用自动喷水灭火系统(1系统的组成和工作原理预作用自动喷水灭火系统主要由闭式喷头、管网系统、预作用阀组充气设备、供水设备、火灾探测报警系统等组成。预作用系统,平时预作用阀后管网充以低压压缩空气或氮气(也可以是空管,火灾时,由火灾探测系统自动开启预作用阀,使管道充水呈临时湿式系统。因此,要求火灾探测器的动作先于喷头的动作,而且应确保当闭式喷头受热开放时管道内已充满了压力水。从火灾探测器动作并开启预作用阀开始充水,到水流流到最远喷头的时间,应不超过3min,水流在配水支管中的流速不应大于2m/s,以此来确定预作用系统管网最长的保护距离。发生火灾时,由火灾探测器探测到火灾,通过火灾报警控制箱开启预作用阀,或手动开启预作用阀,向喷水管网充水,当火源处温度继续上升,喷头开启迅速出水灭火。如果发生火灾时,火灾探测器发生故障,没能...
