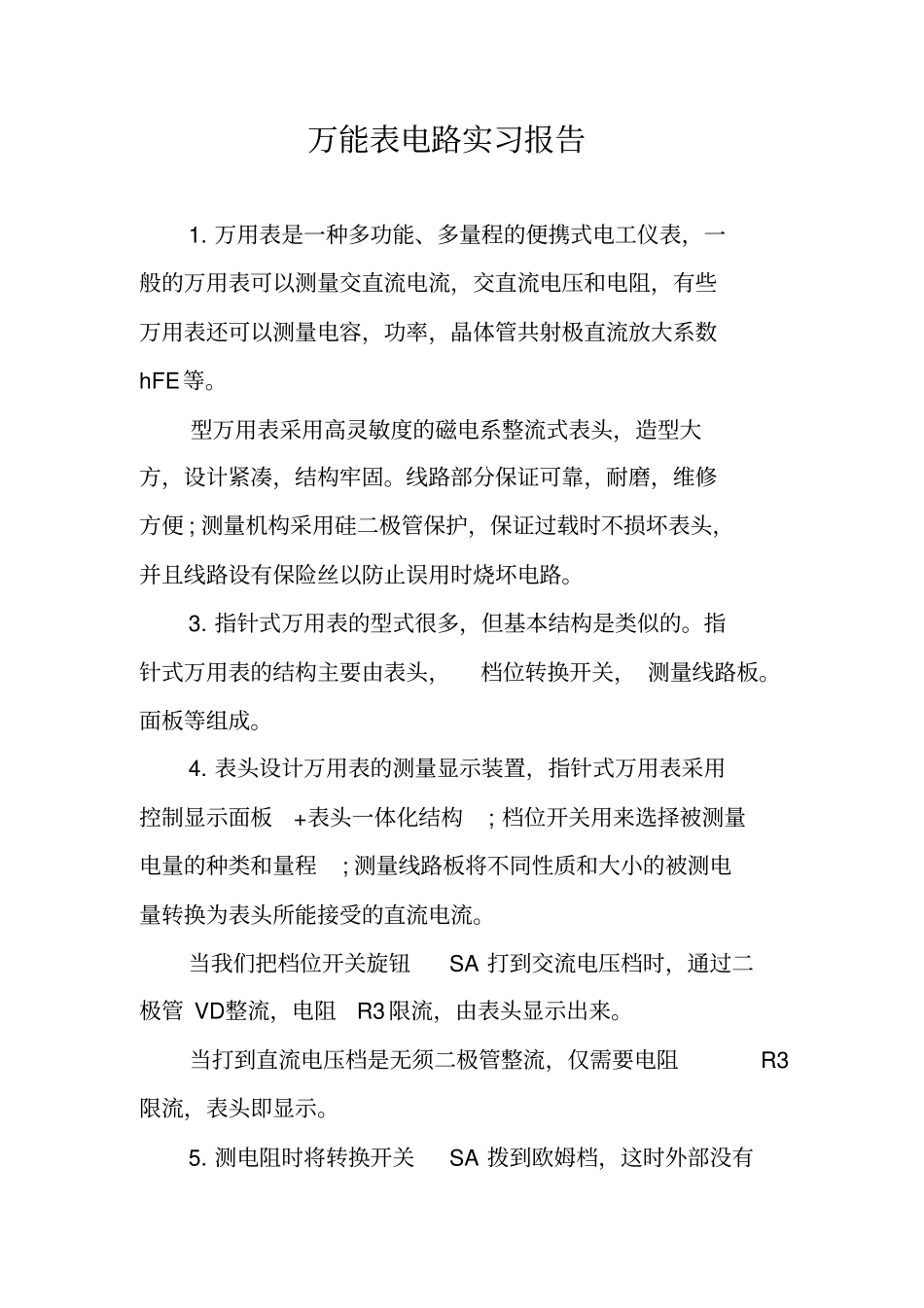

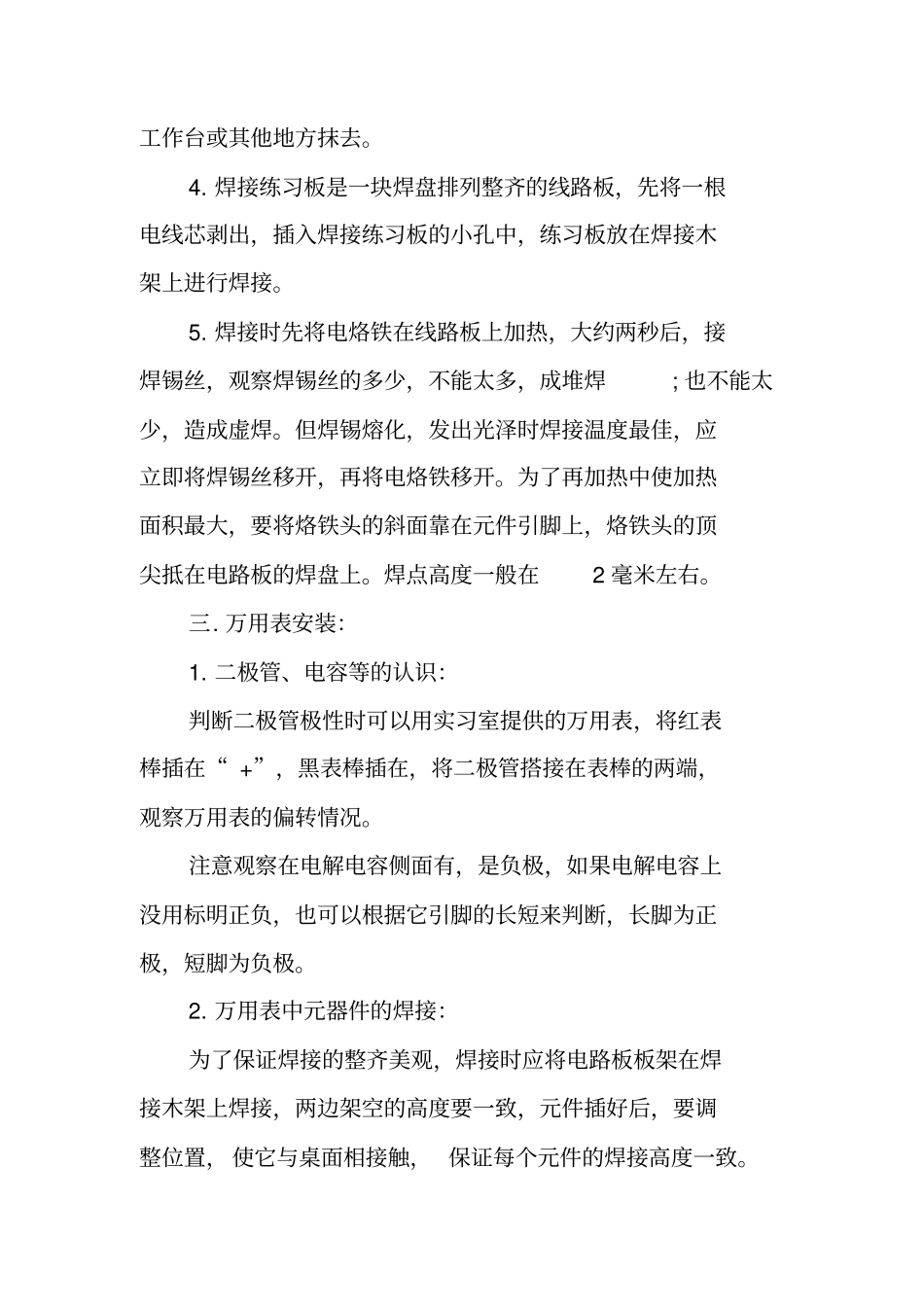

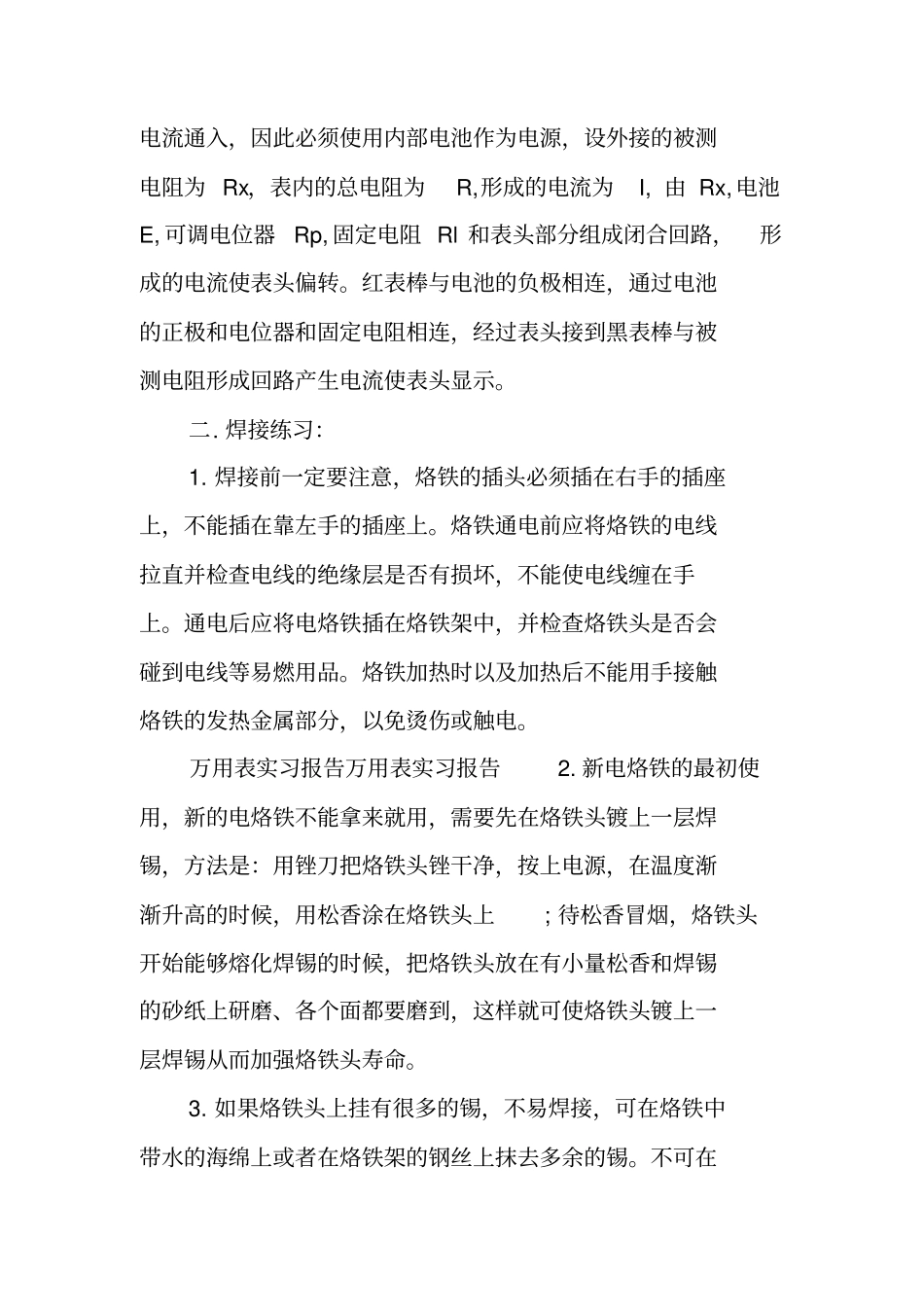

万能表电路实习报告1.万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量交直流电流，交直流电压和电阻，有些万用表还可以测量电容，功率，晶体管共射极直流放大系数hFE等。型万用表采用高灵敏度的磁电系整流式表头，造型大方，设计紧凑，结构牢固。线路部分保证可靠，耐磨，维修方便;测量机构采用硅二极管保护，保证过载时不损坏表头，并且线路设有保险丝以防止误用时烧坏电路。3.指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头，档位转换开关，测量线路板。面板等组成。4.表头设计万用表的测量显示装置，指针式万用表采用控制显示面板+表头一体化结构;档位开关用来选择被测量电量的种类和量程;测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。当我们把档位开关旋钮SA打到交流电压档时，通过二极管VD整流，电阻R3限流，由表头显示出来。当打到直流电压档是无须二极管整流，仅需要电阻R3限流，表头即显示。5.测电阻时将转换开关SA拨到欧姆档，这时外部没有电流通入，因此必须使用内部电池作为电源，设外接的被测电阻为Rx，表内的总电阻为R,形成的电流为I,由Rx,电池E,可调电位器Rp,固定电阻Rl和表头部分组成闭合回路，形成的电流使表头偏转。红表棒与电池的负极相连，通过电池的正极和电位器和固定电阻相连，经过表头接到黑表棒与被测电阻形成回路产生电流使表头显示。二.焊接练习：1.焊接前一定要注意，烙铁的插头必须插在右手的插座上，不能插在靠左手的插座上。烙铁通电前应将烙铁的电线拉直并检查电线的绝缘层是否有损坏，不能使电线缠在手上。通电后应将电烙铁插在烙铁架中，并检查烙铁头是否会碰到电线等易燃用品。烙铁加热时以及加热后不能用手接触烙铁的发热金属部分，以免烫伤或触电。万用表实习报告万用表实习报告2.新电烙铁的最初使用，新的电烙铁不能拿来就用，需要先在烙铁头镀上一层焊锡，方法是：用锉刀把烙铁头锉干净，按上电源，在温度渐渐升高的时候，用松香涂在烙铁头上;待松香冒烟，烙铁头开始能够熔化焊锡的时候，把烙铁头放在有小量松香和焊锡的砂纸上研磨、各个面都要磨到，这样就可使烙铁头镀上一层焊锡从而加强烙铁头寿命。3.如果烙铁头上挂有很多的锡，不易焊接，可在烙铁中带水的海绵上或者在烙铁架的钢丝上抹去多余的锡。不可在工作台或其他地方抹去。4.焊接练习板是一块焊盘排列整齐的线路板，先将一根电线芯剥出，插入焊接练习板的小孔中，练习板放在焊接木架上进行焊接。5.焊接时先将电烙铁在线路板上加热，大约两秒后，接焊锡丝，观察焊锡丝的多少，不能太多，成堆焊;也不能太少，造成虚焊。但焊锡熔化，发出光泽时焊接温度最佳，应立即将焊锡丝移开，再将电烙铁移开。为了再加热中使加热面积最大，要将烙铁头的斜面靠在元件引脚上，烙铁头的顶尖抵在电路板的焊盘上。焊点高度一般在2毫米左右。三.万用表安装：1.二极管、电容等的认识：判断二极管极性时可以用实习室提供的万用表，将红表棒插在“+”，黑表棒插在，将二极管搭接在表棒的两端，观察万用表的偏转情况。注意观察在电解电容侧面有，是负极，如果电解电容上没用标明正负，也可以根据它引脚的长短来判断，长脚为正极，短脚为负极。2.万用表中元器件的焊接：为了保证焊接的整齐美观，焊接时应将电路板板架在焊接木架上焊接，两边架空的高度要一致，元件插好后，要调整位置，使它与桌面相接触，保证每个元件的焊接高度一致。焊接时，电阻不能离电路板太远，也不能紧贴电路板焊接，以免影响电阻的散热。当元件焊错时，用烙铁将元件脚上的锡尽量刮除，然后将电路板竖直放置，用镊子在黄色的面将元件引脚轻轻夹出，在绿色面，用烙铁轻轻烫，同时用镊子将元件向相反方向拔除。3.电刷的安装：将电刷旋钮的电刷安装卡转向朝上，V形电刷有一个缺口，应该放在左下角，因为电路板的3条电刷轨道中间的2条间隙较小，外侧2条较大，与电刷相对应。当缺口在左下角时电刷接触点上面有2个相距较远，下面2个相距较近，一定不能放错。电刷四周都要卡人电刷安装槽，用手轻轻按下。四.万用表的调试方式：先装上电池和后盖，将红黑表笔分别插入...
