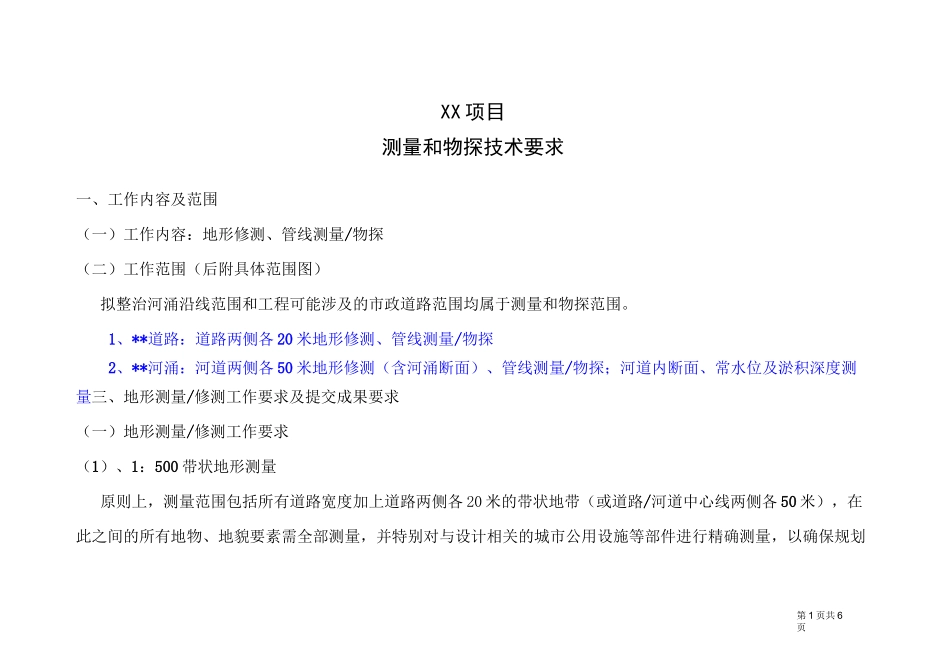

第1页共6页XX项目测量和物探技术要求一、工作内容及范围（一）工作内容：地形修测、管线测量/物探（二）工作范围（后附具体范围图）拟整治河涌沿线范围和工程可能涉及的市政道路范围均属于测量和物探范围。1、**道路：道路两侧各20米地形修测、管线测量/物探2、**河涌：河道两侧各50米地形修测（含河涌断面）、管线测量/物探；河道内断面、常水位及淤积深度测量三、地形测量/修测工作要求及提交成果要求（一）地形测量/修测工作要求（1）、1：500带状地形测量原则上，测量范围包括所有道路宽度加上道路两侧各20米的带状地带（或道路/河道中心线两侧各50米），在此之间的所有地物、地貌要素需全部测量，并特别对与设计相关的城市公用设施等部件进行精确测量，以确保规划第2页共6页设计管线的合理性。调查红线范围内各种检查井平面位置、类型（雨污水、电力、电信、给水等）；雨水箅子的位置、类型（平箅或立箅）；地面上的变压器等。（2）、高程测量按设计线路由每20米测一横断面，每10米测路面/地面高程点。曲线要素点、地形起伏较大处（如沟渠、陡坎）进行测量点加密。注意所有桥涵、堤岸的相关平面高程数据及结构类型、现状水面（水位）标高均需准确测量。（3）、路面类型调查注明：各路面的性质（混凝土路面/沥青路面）。调查各路面沿线破损情况调查，并在平面图中标明。（二）地形测量/修测技术要求1）技术标准、依据《城市测量规范》（CJJ8）、《测绘产品检查验收规定》（CH/Z1002）；《城市地下管线探测技术规程》（CJJ61）等相关规范标准。2）测量技术要求第3页共6页A）测绘测量范围内的详细地形、地貌和标高；B）详细测出测量范围内的所有建、构筑物（包括管线检修井）位置及标高（标注房屋类型、楼层数）；C）测出测量范围内架空线路类别（电力/电信）、容量（电缆数量）、下垂线标高、沿线分支箱及变压器位置、容量。D）测出所示范围内现状道路的具体位置、标高、平面组成、路面结构类型及所有道路设施；E）详细探测道路范围内所有地下管线的类型、管底（顶）标高、管径大小、管群组成及平面位置等；（三）地形测量/修测提交成果要求（按照子项分册提供）1、要求提交的测量成果资料（图纸两份，光盘两张）：两份1:500电子版地形图文件及蓝图。2、地形图文件中，地形高程点必须为三维高程点，高程点数字必须为文字。地形等高线必须为三维多义线。高程点及等高线的三维高程值应准确无误。3、应注明测量所采用的坐标系和高程系统。二、管线物探工作要求及提交成果要求（一）管线物探工作要求地下管线探测应按《城市地下管线探测技术规程》（CJJ61）等规范标准相关条款执行，满足招标、投标文件第4页共6页要求，同时应满足下列要求：（1）探测范围：地形修测范围内所有现状、正在施工的市政管线，包括雨水、污水、雨污合流管、给水、电力（电缆沟、电力排管、路灯系统）、电讯（各种通讯光缆）、燃气及其它埋地管线等。＞现状雨水管渠的管径，管位，检查井井底标高；＞过路或路边的渠道，箱涵的断面，位置，渠底标高，地面标高，流向，结构形式等；＞现状污水管道的管径，管位，检查井井底标高。＞现状雨污合流管道的管径，管位，检查井井底标高。＞现状给水管道的管径，管材，管位，以及节点的标高、特性点；＞电气专业地下管沟，包括现状电缆沟、埋地电缆及其套管；路灯位置及其附属配电电缆系统；通讯光缆、套管及其附属构筑物（人、手孔井）。第5页共6页＞现状燃气管道的管径、管位、各节点的坐标、地面标高及管外底标高。（2）查明探测范围内各类管线的敷设状况，即管线在地面上的投影位置和埋深。（3）查明各类管线平面位置、埋深、走向、类别、性质、规格、材质、特征点。（4）其中排水管渠探测必须区分污水、雨水、雨污合流水三种性质的管渠，并估测流量。（二）管线物探提交成果要求（按照子项分册提供）（1）平面图中应标明测量范围内各种地下管线的平面位置，排水管线要特别注明管道的管内底标高、排水方向、检查井位置，要求管线和文字分层标注。比例：1：500（包括CAD电子版文件）（2）各种地下管线的管位、口径、走向、埋深、控制点地面标高、管底标高、检查井...
