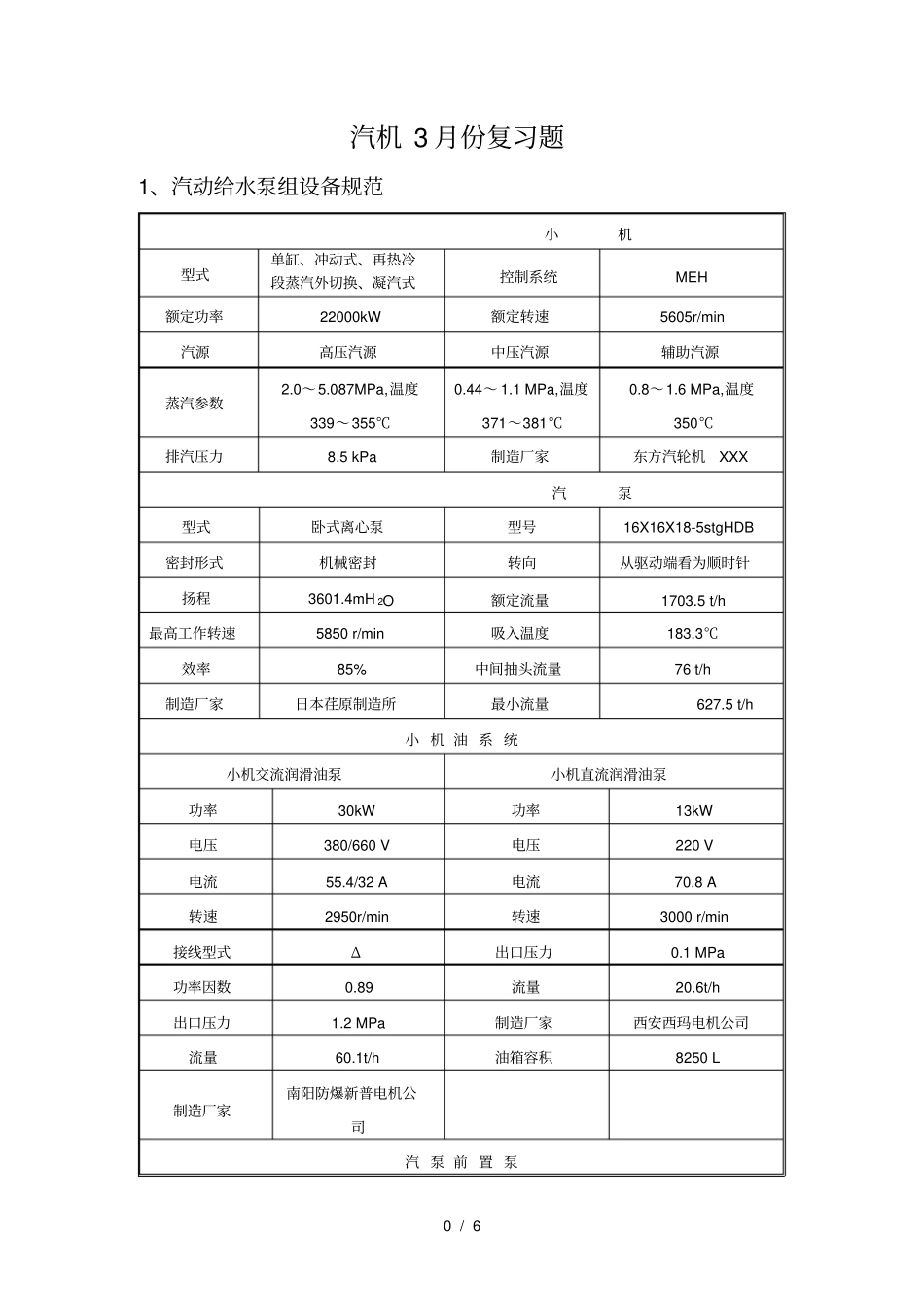

0/6汽机3月份复习题1、汽动给水泵组设备规范小机型式单缸、冲动式、再热冷段蒸汽外切换、凝汽式控制系统MEH额定功率22000kW额定转速5605r/min汽源高压汽源中压汽源辅助汽源蒸汽参数2.0～5.087MPa,温度339～355℃0.44～1.1MPa,温度371～381℃0.8～1.6MPa,温度350℃排汽压力8.5kPa制造厂家东方汽轮机XXX汽泵型式卧式离心泵型号16X16X18-5stgHDB密封形式机械密封转向从驱动端看为顺时针扬程3601.4mH2O额定流量1703.5t/h最高工作转速5850r/min吸入温度183.3℃效率85%中间抽头流量76t/h制造厂家日本荏原制造所最小流量627.5t/h小机油系统小机交流润滑油泵小机直流润滑油泵功率30kW功率13kW电压380/660V电压220V电流55.4/32A电流70.8A转速2950r/min转速3000r/min接线型式Δ出口压力0.1MPa功率因数0.89流量20.6t/h出口压力1.2MPa制造厂家西安西玛电机公司流量60.1t/h油箱容积8250L制造厂家南阳防爆新普电机公司汽泵前置泵1/6型号500X350KSM63额定流量1626t/h进口温度183.3℃扬程113mH2O转速1490r/min效率85.4％汽泵前置泵电机型号YKK500-4额定功率710kW额定电压10kV额定电流A额定转速1490r/min功率因数接线型式Y绝缘等级制造厂家上海电气股份XXX小机凝汽器型号N-340型冷却面积3340m2型式双壳体、双背压、单流程抽空气区面积200m2热井出口凝结水含氧量≤20μg/L水室设计压力0.4MPa凝结水过冷度＜0.5℃冷却介质凝结水冷却水温31℃凝汽器设计压力4.4kPa/5.4kPa（绝对压力）清洁系数0.85膨胀节材料不锈钢冷却水量6336t/h端差3.22℃制造厂家东方汽轮机厂小机真空泵型号150EVMA压缩比1:5（第一级）；1:6（第二级）极限真空度3.39kPa(a)转速740r/min小机真空泵电机型号Y2-315M-8额定功率75kW额定电压380V额定电流140A额定转速1490r/min效率93%接线型式Δ绝缘等级F制造厂家上海上电电机XXX2/6小机盘车装置型号B2320E额定功率15kW额定电压380V润滑油流量10l/min盘车转速120r/min润滑油压力0.8～1.4bar制造厂家东方汽轮机XXX绝缘等级F2、除氧器正常运行维护内容2.1除氧器正常运行中应注意监视除氧器压力＜1.5MPa，温度≯395℃，与当时机组运行工况相对应，滑压范围0.14MPa～1.098MPa。2.2除氧器的就地水位计与LCD上水位指示值要经常校对，保证一致。2.3除氧器的水位控制应投入自动，保证除氧器在正常水位运行。2.4除氧器正常运行中辅汽作为备用汽源时，辅汽至除氧器压力调节阀手动隔离阀应全开，门前疏水稍开，压力调节阀应投入自动。2.5除氧器正常运行中溶解氧应符合要求（≤5μg/L）。2.6除氧器出水温度≤187℃。3、汽动给水泵组禁止启动条件3.1任一安全保护装置或系统失灵；3.2机组保护动作值不符合规定；3.3汽轮机调速系统不能维持空负荷运行，机组甩负荷后不能控制转速在危急遮断动作转速以下；3.4主汽阀或任一调节阀卡涩或关不严；3.5汽轮机转子弯曲值相对于原始值变化大于0.03mm；3.6盘车时听到清楚的金属摩擦声、盘车电流明显增大或大幅度摆动；3.7润滑油或抗燃油油质不合格；润滑油进油温度不正常，回油温度过高；油箱油位在最低报警油位以下；抗燃油温小于18℃，油箱油位过低；3.8主要仪表（如测转速、振动、轴向位移等的传感器；调节及润滑油压、冷油器出口油温、轴承回油温度、蒸汽压力、温度等的显示仪表以及调节、保安系统压力开关、测轴承金属温度的测温元件及显示仪表等）不全或失灵；3.9主油泵、事故油泵、润滑油系统、抗燃油系统故障或盘车装置故障；3.10汽轮机进水；3.11机组保温不完善；3.12蒸汽品质不符合要求；3.13MEH控制系统故障；3.14机组启动、运行过程中超过限制值。4、主机润滑油系统停运原则4.1停运原则：汽轮机调节级后高压内缸内壁温小于150℃时，方可停运主机盘车运行；盘车停运8小时后，方可停运主机润滑油系统。4.2主机盘车停运后，解除主机直流油泵EOP,停运顶轴油泵、MSP、TOP，注意检查主油箱油位上升情况，油位过高时应溢入主厂房外贮油箱内，严防溢出主油箱。4.3关闭冷油器冷却水进、出口门。4.4根据需要，停运主机润滑油净化装置。4.5停运主油箱排烟风机。5、顶轴油装置运行维护内容5.1顶轴油泵入口压力≤0.03MPa时，顶轴油泵跳闸，应立即查明原因。5.2顶轴...
