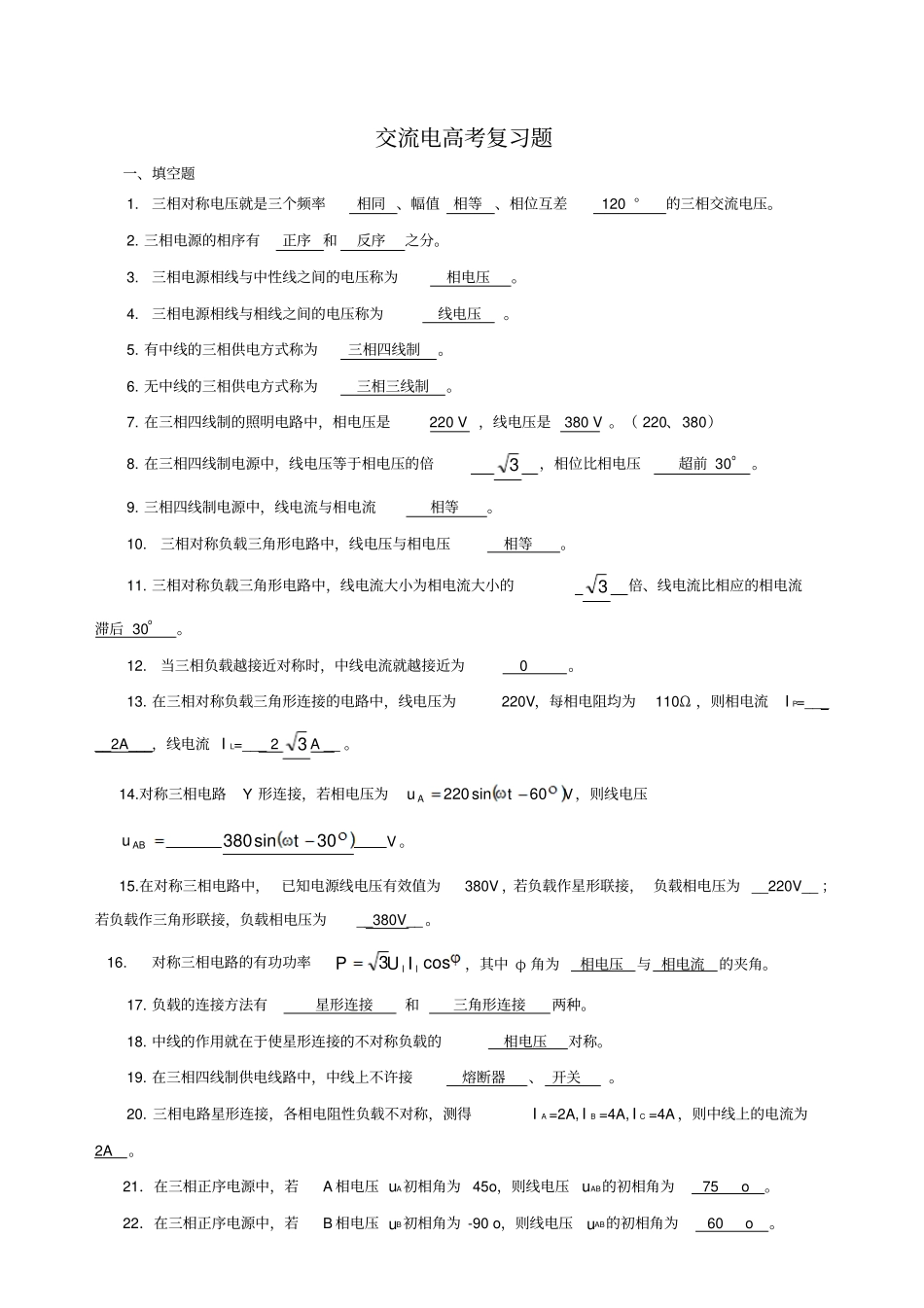

交流电高考复习题一、填空题1.三相对称电压就是三个频率相同、幅值相等、相位互差120°的三相交流电压。2.三相电源的相序有正序和反序之分。3.三相电源相线与中性线之间的电压称为相电压。4.三相电源相线与相线之间的电压称为线电压。5.有中线的三相供电方式称为三相四线制。6.无中线的三相供电方式称为三相三线制。7.在三相四线制的照明电路中，相电压是220V，线电压是380V。（220、380）8.在三相四线制电源中，线电压等于相电压的倍3，相位比相电压超前30o。9.三相四线制电源中，线电流与相电流相等。10.三相对称负载三角形电路中，线电压与相电压相等。11.三相对称负载三角形电路中，线电流大小为相电流大小的3倍、线电流比相应的相电流滞后30o。12.当三相负载越接近对称时，中线电流就越接近为0。13.在三相对称负载三角形连接的电路中，线电压为220V，每相电阻均为110Ω，则相电流IP=_____2A___，线电流IL=___23A__。14.对称三相电路Y形连接，若相电压为60sin220tuAV，则线电压ABu30t380sinV。15.在对称三相电路中，已知电源线电压有效值为380V，若负载作星形联接，负载相电压为__220V__；若负载作三角形联接，负载相电压为__380V__。16.对称三相电路的有功功率cos3llIUP，其中φ角为相电压与相电流的夹角。17.负载的连接方法有星形连接和三角形连接两种。18.中线的作用就在于使星形连接的不对称负载的相电压对称。19.在三相四线制供电线路中，中线上不许接熔断器、开关。20.三相电路星形连接，各相电阻性负载不对称，测得IA=2A,IB=4A,IC=4A，则中线上的电流为2A。21．在三相正序电源中，若A相电压uA初相角为45o，则线电压uAB的初相角为75o。22．在三相正序电源中，若B相电压uB初相角为-90o，则线电压uAB的初相角为60o。23．在三相正序电源中，若C相电压uC初相角为90o，则线电压uAB的初相角为0o。24．在三相正序电源中，若线电压uAB初相角为45o，则相电压uA的初相角为15o。25．在三相正序电源中，若线电压uAB初相角为45o，则相电压uB的初相角为-75o。26．三相对称电动势的特点是最大值相同、频率相同、相位上互差120°。27．当三相对称负载的额定电压等于三相电源的线电压时，则应将负载接成三角形。28．当三相对称负载的额定电压等于三相电源的相电压时，则应将负载接成星形。29．三相电源的线电压超前对应相电压30°，且线电压等于相电压的3倍。30．三相对称负载作三角形连接时，线电流滞后对应相电流30°，且线电流等于相电流的3倍。31．在三相不对称负载电路中，中线能保证负载的相电压等于电源的相电压。32．三相交流电路中，只要负载对称，无论作何联接，其有功功率为cos3LLIUP。二、选择题1．下列结论中错误的是____。AA.当负载作Y联接时，必须有中线。B.当三相负载越接近对称时，中线电流就越小。C.当负载作Y联接时，线电流必等于相电流。2．下列结论中错误的是____。AA.当负载作△联接时，线电流为相电流的3倍。B.当三相负载越接近对称时，中线电流就越小。C.当负载作Y联接时，线电流必等于相电流。3．下列结论中正确的是____。AA.当三相负载越接近对称时，中线电流就越小。B.当负载作△联接时，线电流为相电流的3倍。C.当负载作Y联接时，必须有中线。4．下列结论中正确的是____。AA.当负载作Y联接时，线电流必等于相电流。B.当负载作△联接时，线电流为相电流的3倍。C.当负载作Y联接时，必须有中线。5．已知对称三相电源的相电压uA=10sin(ωt+60°)V，相序为A─B─C，则当电源星形联接时线电压uAB为_____V。AA.17.32sin(ωt+90°)B.10sin(ωt+90°)C.17.32sin(ωt-30°)D.17.32sin(ωt+150°)6．对称正序三相电压源星形联接，若相电压uA=100sin(ωt-60°)V，则线电压uAB=____V。AA.1003sin(ωt-30°)B.1003sin(ωt-60°)C.1003sin(ωt-150°)D.1003sin(ωt-150°)7．在正序对称三相相电压中，uA=U2sin(ωt-90°)，则接成星形时，其线电压uAB为_____。AU6sin(ωt-U6sin(ωt+30°)U2sin(ωt-U2sin(ωt+60°)9．对称正序三相电压源星形联接，若相电压uA=100sin(ωt-60°)V，则线电压uBC=______V。AA.1003sin(ωt-150°)B.1003sin(ωt+90°)C.100sin(ωt+90°)D.100sin(...
