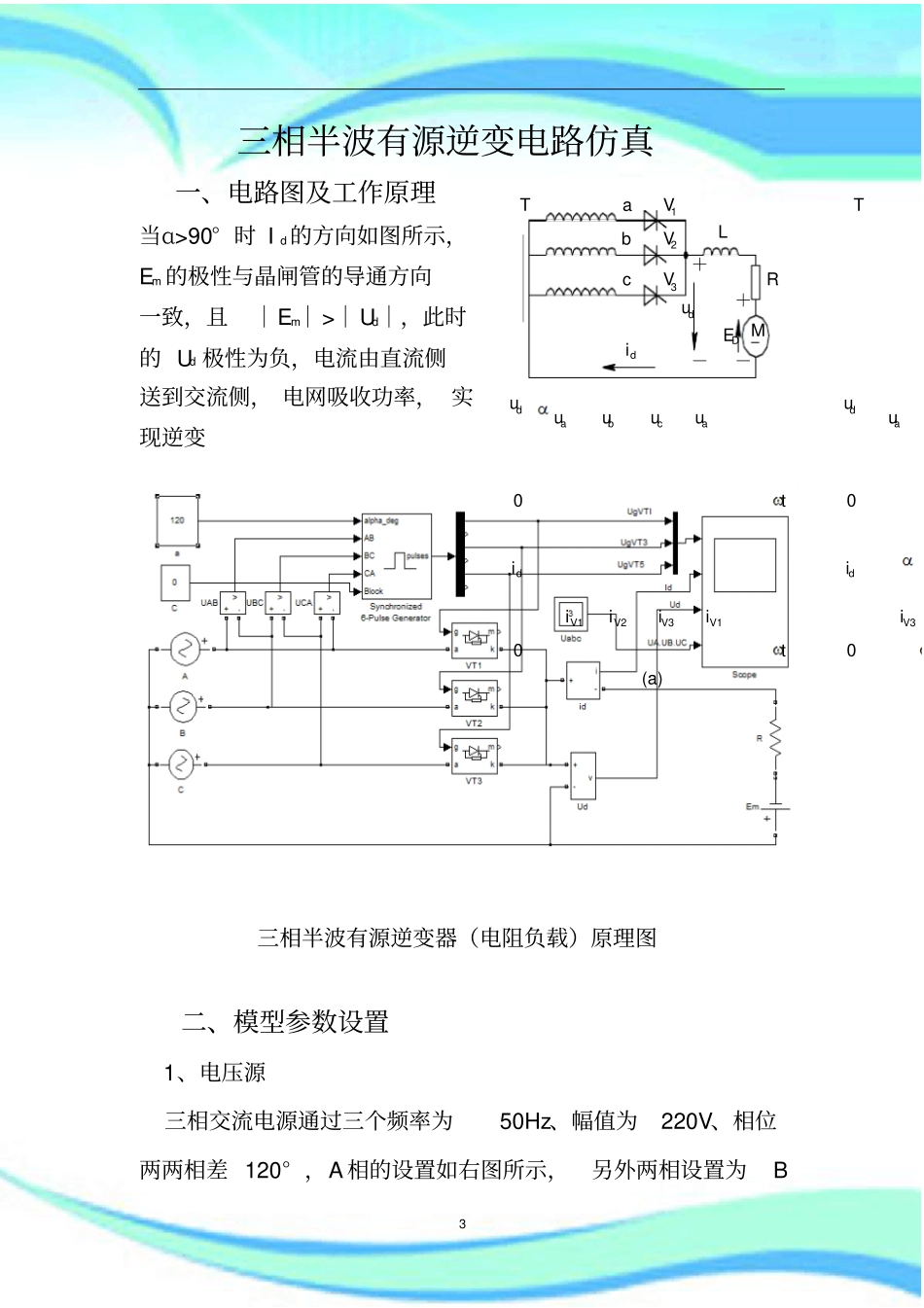

三相半波有源逆变电路2————————————————————————————————作者：————————————————————————————————日期：3TaV1bV2cV3udRidLM＋－＋－EDT0uduaubucuat0idtiV1iV2iV3iV1(a)0udua0idiV3三相半波有源逆变电路仿真一、电路图及工作原理当ɑ>90°时Id的方向如图所示，Em的极性与晶闸管的导通方向一致，且│Em│>│Ud│，此时的Ud极性为负，电流由直流侧送到交流侧，电网吸收功率，实现逆变三相半波有源逆变器（电阻负载）原理图二、模型参数设置1、电压源三相交流电源通过三个频率为50Hz、幅值为220V、相位两两相差120°，A相的设置如右图所示，另外两相设置为B4相相位滞后A相120°，Phase设置为-120°，C相相位超前A相120°，Phase设置为120°，测量“measurements”三相都要选Voltage，以便使用万用表测量电压2、电压电流测量由于同步6脉冲触发器的AB,BC,CA端为同步线电压输入端，而三相电源提供的是相电压所以要通过三个电压表进行转换，其他电流电压测量无需设置直接使用3、常量本系统使用两个常量模块，一个提供触发角ɑ的值，一个设置为0连接同步6脉冲触发器的使能端Block，使其能5正常工作。如下图所示：4、分路器和多路选择器分路器输出Numbersofoutputs选3多路选择器输入Numbersofinputs选3如图所示5、同步6脉冲触发器频率设置为50Hz，脉冲用宽脉冲设置为10°。如图所示：66、示波器设置Numberofaxes为4，显示4段波形：7、RLC元件R=100欧，L=0H，C=inf7三、仿真结果设置触发脉冲α分别为100°、120°、150°、170°。其产生的相应波形分别如图所示。在波形图中第一列为VT1、VT3、VT5脉冲电压波形，第二列列为负载电流id波形，第三列为负载电压ud波形，第四列为三相电源相电压UA、UB、UC波形，电阻负载触发角ɑ=100°8电阻负载触发角ɑ=120°电阻负载触发角ɑ=150°9电阻负载触发角ɑ=170°
