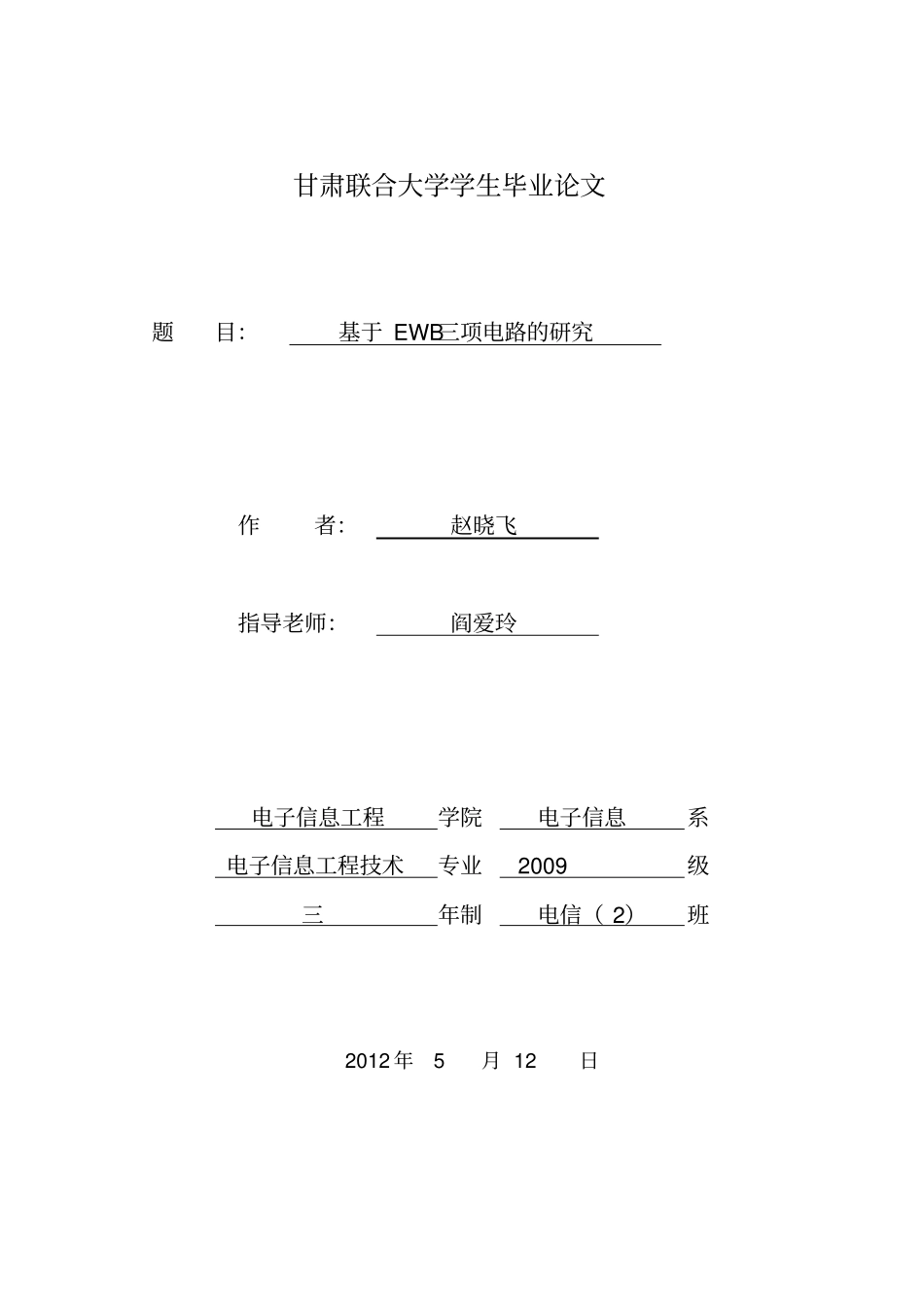

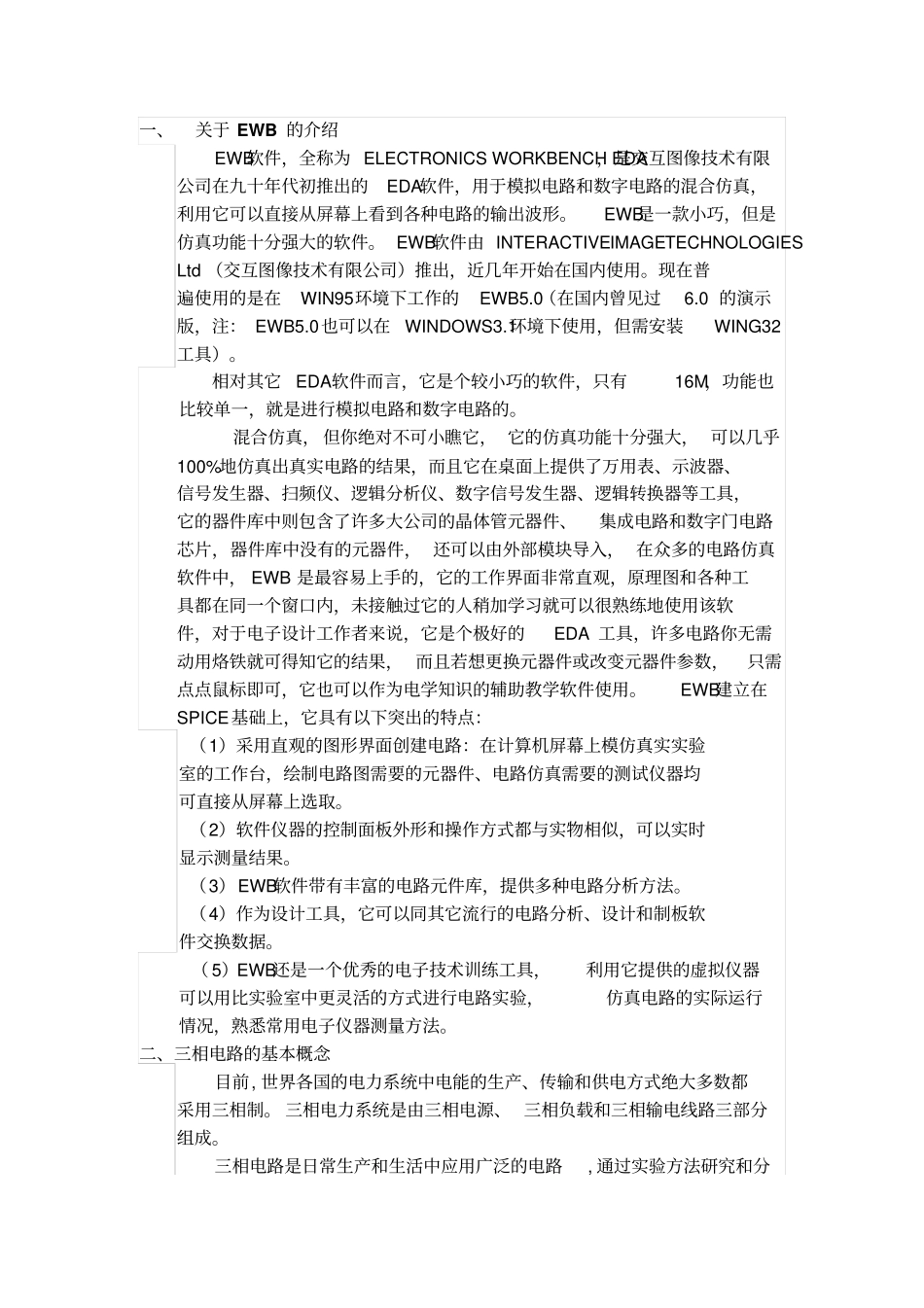

甘肃联合大学学生毕业论文题目：基于EWB三项电路的研究作者：赵晓飞指导老师：阎爱玲电子信息工程学院电子信息系电子信息工程技术专业2009级三年制电信（2）班2012年5月12日一、关于EWB的介绍EWB软件，全称为ELECTRONICSWORKBENCHEDA，是交互图像技术有限公司在九十年代初推出的EDA软件，用于模拟电路和数字电路的混合仿真，利用它可以直接从屏幕上看到各种电路的输出波形。EWB是一款小巧，但是仿真功能十分强大的软件。EWB软件由INTERACTIVEIMAGETECHNOLOGIESLtd（交互图像技术有限公司）推出，近几年开始在国内使用。现在普遍使用的是在WIN95环境下工作的EWB5.0（在国内曾见过6.0的演示版，注：EWB5.0也可以在WINDOWS3.1环境下使用，但需安装WING32工具）。相对其它EDA软件而言，它是个较小巧的软件，只有16M，功能也比较单一，就是进行模拟电路和数字电路的。混合仿真，但你绝对不可小瞧它，它的仿真功能十分强大，可以几乎100%地仿真出真实电路的结果，而且它在桌面上提供了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器等工具，它的器件库中则包含了许多大公司的晶体管元器件、集成电路和数字门电路芯片，器件库中没有的元器件，还可以由外部模块导入，在众多的电路仿真软件中，EWB是最容易上手的，它的工作界面非常直观，原理图和各种工具都在同一个窗口内，未接触过它的人稍加学习就可以很熟练地使用该软件，对于电子设计工作者来说，它是个极好的EDA工具，许多电路你无需动用烙铁就可得知它的结果，而且若想更换元器件或改变元器件参数，只需点点鼠标即可，它也可以作为电学知识的辅助教学软件使用。EWB建立在SPICE基础上，它具有以下突出的特点：（1）采用直观的图形界面创建电路：在计算机屏幕上模仿真实实验室的工作台，绘制电路图需要的元器件、电路仿真需要的测试仪器均可直接从屏幕上选取。（2）软件仪器的控制面板外形和操作方式都与实物相似，可以实时显示测量结果。（3）EWB软件带有丰富的电路元件库，提供多种电路分析方法。（4）作为设计工具，它可以同其它流行的电路分析、设计和制板软件交换数据。（5）EWB还是一个优秀的电子技术训练工具，利用它提供的虚拟仪器可以用比实验室中更灵活的方式进行电路实验，仿真电路的实际运行情况，熟悉常用电子仪器测量方法。二、三相电路的基本概念目前,世界各国的电力系统中电能的生产、传输和供电方式绝大多数都采用三相制。三相电力系统是由三相电源、三相负载和三相输电线路三部分组成。三相电路是日常生产和生活中应用广泛的电路,通过实验方法研究和分析三相电路的运行情况显得很有必要,但由于三相电路的实验有一定的危险性,而且某些故障性实验可能会对元件甚至整个电力系统造成破坏,因此三相电路的实验难以实施.大量文献资料通过三相负载对电路的影响的理论分析,阐述了供电系统中什么时候采用三相三线制和三相四线制的原因。三相电路分为对称三相电路和不对称三相电路。在三相电路中，只要三相负载不完全相等，就称为不对称三相电路，例如，对称三相电路的某一条端线断开，或某一相负载发生短路或开路，它就失去了对称性，成为不对称的三相电路。（一）、三相四线制原理它是由一组频率相同、幅值相等、相位互差为120度的三个对称电动势构成的电路。目前，我国用电一般都采用星形联接、三相四线制供电方式。电源通过三相开关向负载供电，如图所示。其中，不经过三相开关和熔断器的那根导线称为中线或零线（O），另外三根称为火线（A、B、C）。三相电源并网时，其相序必须一致。图所示为一简单相序指示器，它可以根据负载灯泡的亮度来判定三相电源的相序为A、B、C。电源供电方式相序指示器（二）、三相电源的连接目前，世界各国的电力系统中电能的生产，传输和供电方式绝大多数都采用三相制。三相电源由三个频率相同，振幅相等，而相位彼此相差的正弦电动势组成。如果将三个电源的末端连接在一起，这一连接点称为中性点或零点，用N表示。这种连接方式称为星形（Y）连接。从中性点引出的导线称为中性线或零线。从始端引出的三根线A、B、C称为相线或端线，俗称火线。端线与中性线之间的...
