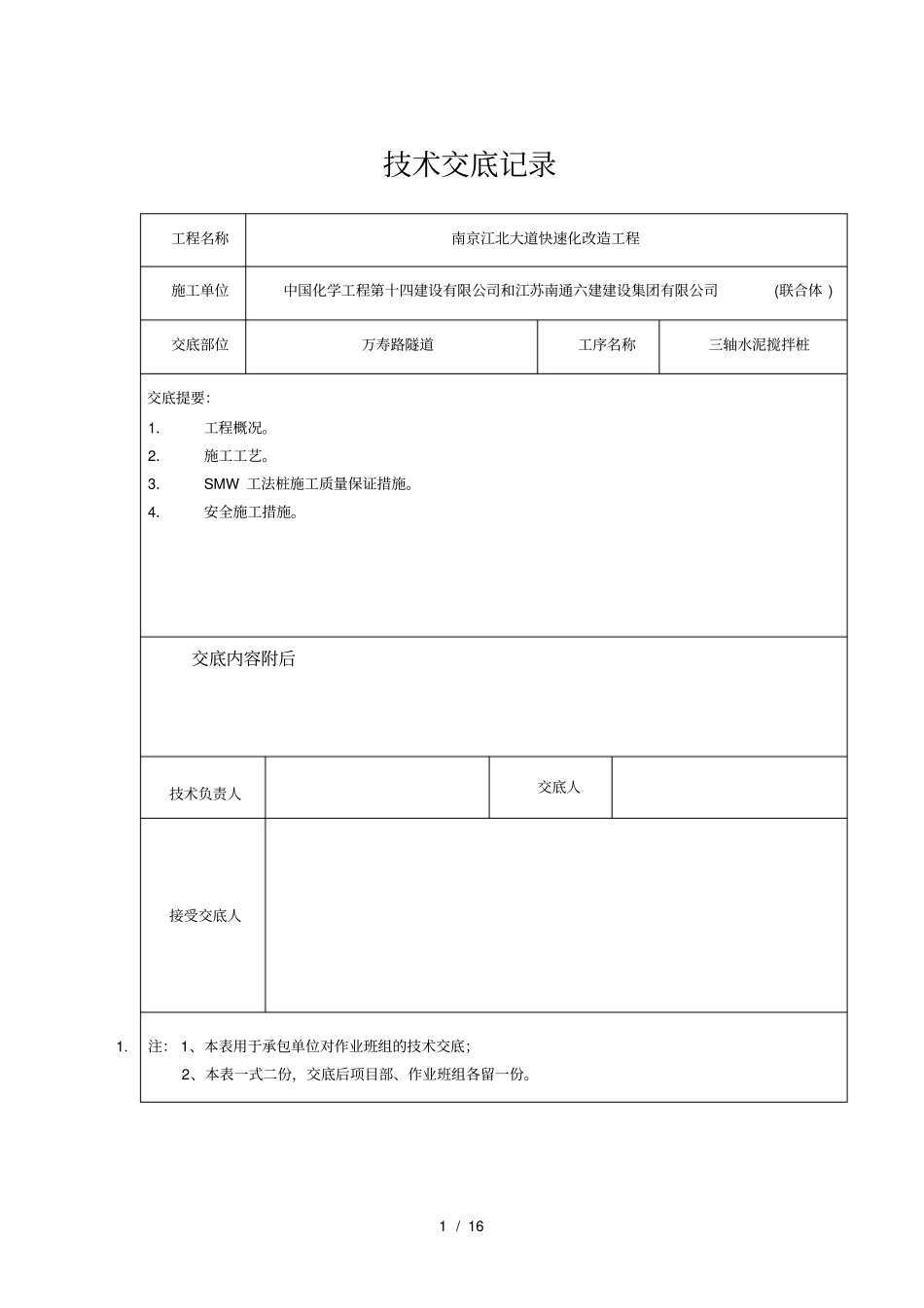

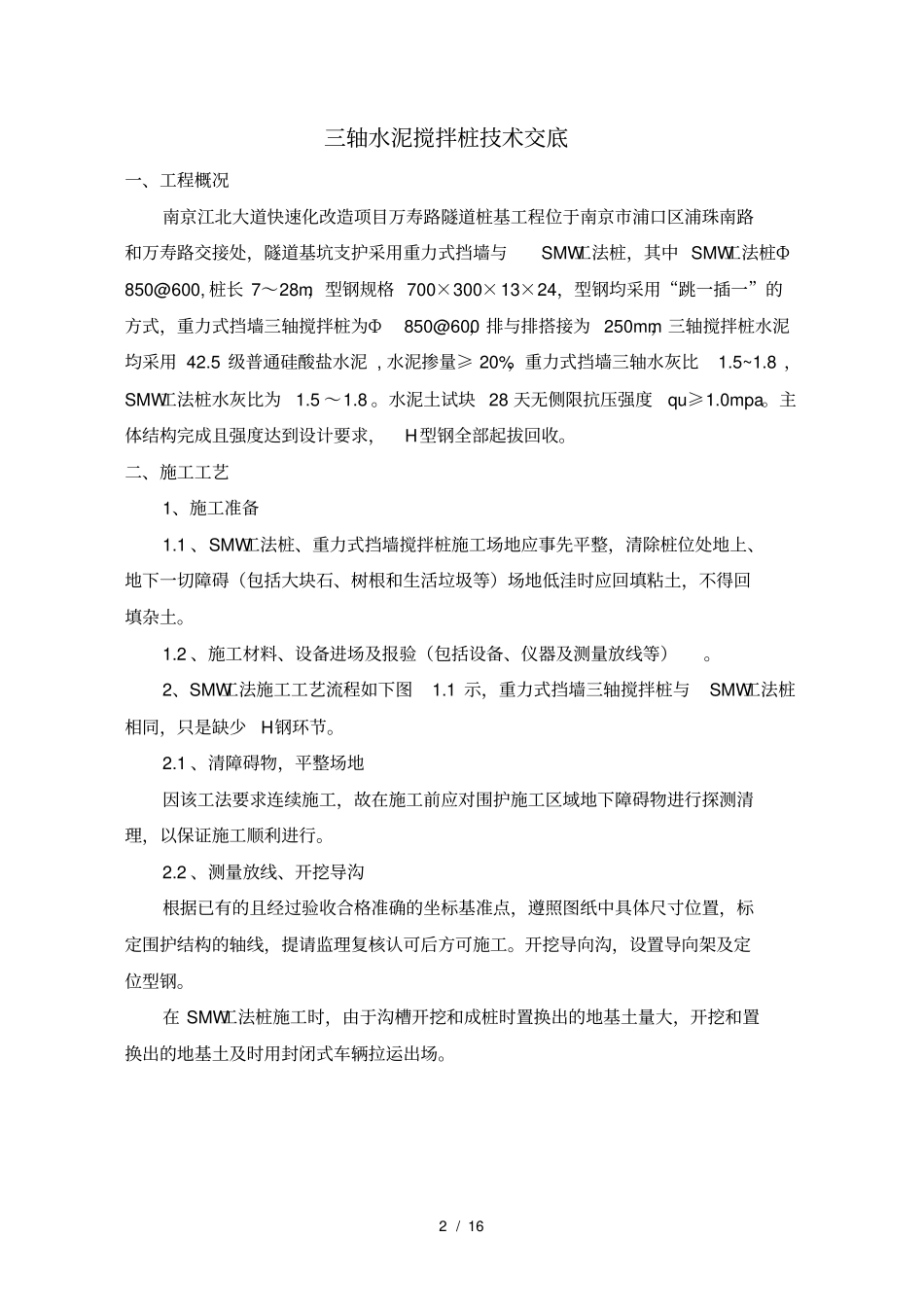

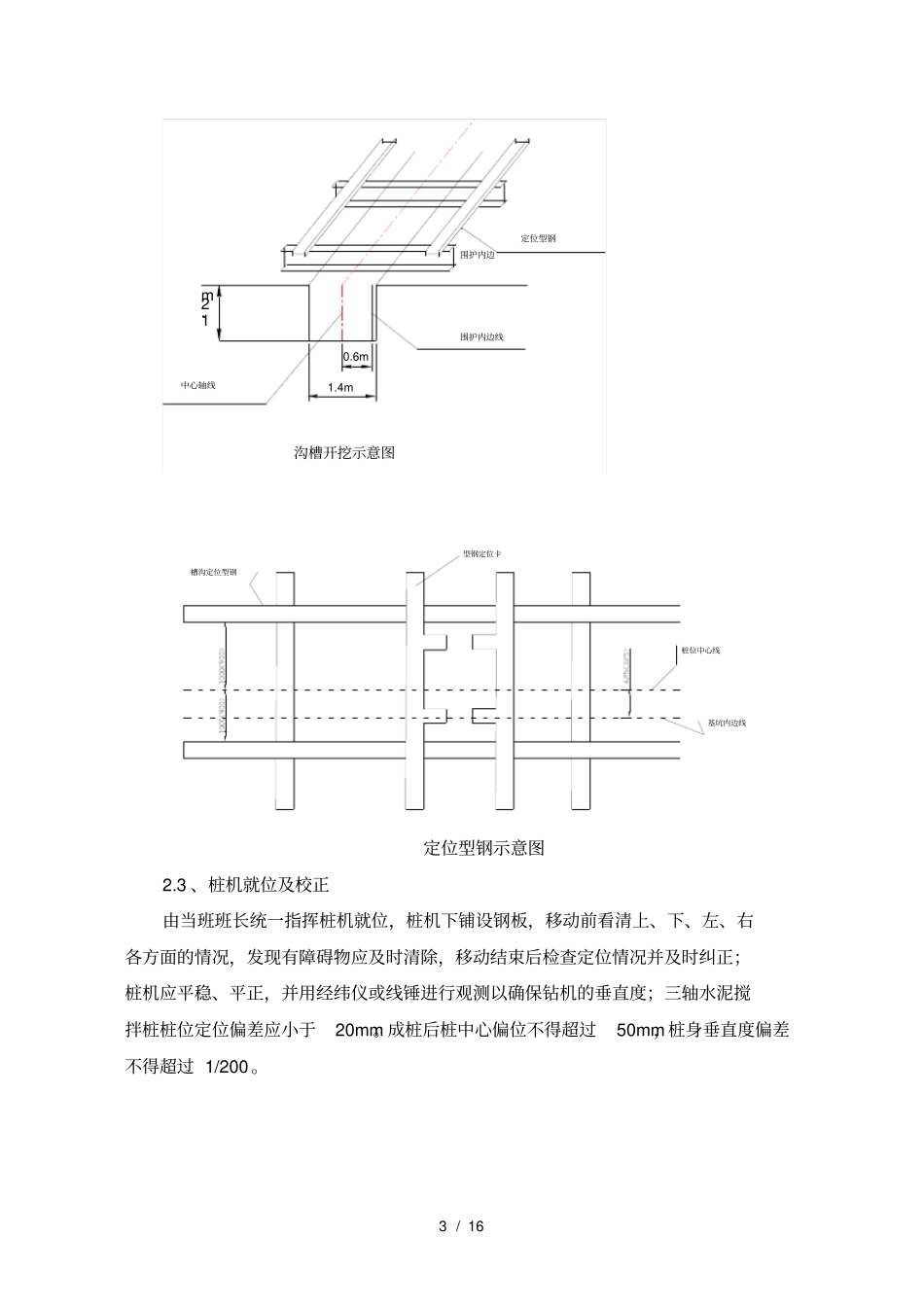

1/16技术交底记录工程名称南京江北大道快速化改造工程施工单位中国化学工程第十四建设有限公司和江苏南通六建建设集团有限公司(联合体)交底部位万寿路隧道工序名称三轴水泥搅拌桩交底提要：1．工程概况。2．施工工艺。3．SMW工法桩施工质量保证措施。4．安全施工措施。交底内容附后技术负责人交底人接受交底人1.注：1、本表用于承包单位对作业班组的技术交底；2、本表一式二份，交底后项目部、作业班组各留一份。2/16三轴水泥搅拌桩技术交底一、工程概况南京江北大道快速化改造项目万寿路隧道桩基工程位于南京市浦口区浦珠南路和万寿路交接处，隧道基坑支护采用重力式挡墙与SMW工法桩，其中SMW工法桩Ф850@600,桩长7～28m，型钢规格700×300×13×24，型钢均采用“跳一插一”的方式，重力式挡墙三轴搅拌桩为Ф850@600，排与排搭接为250mm，三轴搅拌桩水泥均采用42.5级普通硅酸盐水泥,水泥掺量≥20%，重力式挡墙三轴水灰比1.5~1.8，SMW工法桩水灰比为1.5～1.8。水泥土试块28天无侧限抗压强度qu≥1.0mpa。主体结构完成且强度达到设计要求，H型钢全部起拔回收。二、施工工艺1、施工准备1.1、SMW工法桩、重力式挡墙搅拌桩施工场地应事先平整，清除桩位处地上、地下一切障碍（包括大块石、树根和生活垃圾等）场地低洼时应回填粘土，不得回填杂土。1.2、施工材料、设备进场及报验（包括设备、仪器及测量放线等）。2、SMW工法施工工艺流程如下图1.1示，重力式挡墙三轴搅拌桩与SMW工法桩相同，只是缺少H钢环节。2.1、清障碍物，平整场地因该工法要求连续施工，故在施工前应对围护施工区域地下障碍物进行探测清理，以保证施工顺利进行。2.2、测量放线、开挖导沟根据已有的且经过验收合格准确的坐标基准点，遵照图纸中具体尺寸位置，标定围护结构的轴线，提请监理复核认可后方可施工。开挖导向沟，设置导向架及定位型钢。在SMW工法桩施工时，由于沟槽开挖和成桩时置换出的地基土量大，开挖和置换出的地基土及时用封闭式车辆拉运出场。3/161.2m0.6m1.4m定位型钢围护内边围护内边线中心轴线沟槽开挖示意图槽沟定位型钢基坑内边线桩位中心线型钢定位卡定位型钢示意图2.3、桩机就位及校正由当班班长统一指挥桩机就位，桩机下铺设钢板，移动前看清上、下、左、右各方面的情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正；桩机应平稳、平正，并用经纬仪或线锤进行观测以确保钻机的垂直度；三轴水泥搅拌桩桩位定位偏差应小于20mm。成桩后桩中心偏位不得超过50mm，桩身垂直度偏差不得超过1/200。4/16图1.1SMW工法围护桩施工工艺流程图清障碍物平整场地测量放样开挖导沟SMW搅拌机就位，校正复核桩机水平和垂直度钻进与搅拌H型钢垂直起吊，定位校核H型钢垂直度插入型钢固定型钢SMW搅拌机架设施工完毕下一施工循环型钢涂减摩剂型钢焊接加工型钢进场质量检验型钢回收，注浆回填残土处理基坑开挖结构完毕5/162.4、钻进与搅拌SMW工法桩采用二喷二搅施工工艺，套接一孔法施工，以保证水泥土搅拌均匀。桩位偏差不得大于50mm。桩体垂直度不大于1/200。按照搅拌桩施工工艺要求，成桩搅拌施工采用一次钻进一次提升的方法，但对于桩底深度以上2～3米范围提升1～2次。钻进施工时为边注浆边充气搅拌，提升时为不充气只注浆搅拌。充气采用压缩空气，压缩机选用BLT—75A螺杆式空气压缩机。定位搅拌下沉喷浆搅拌上升重复喷浆搅拌下沉重复搅拌上升结束2.1图二喷四搅施工工艺流程图施工顺序1施工顺序2施工顺序4施工顺序5施工顺序32.2跳槽式双孔全套复搅式连接施工顺序施工顺序1施工顺序2施工顺序3施工顺序4施工顺序52.3单侧挤压式连接方式施工顺序6/162.4泵房转角处的施工顺序2.5搅拌速度及注浆控制三轴水泥搅拌桩在下沉和提升过程中均均需注入水泥浆液。同时严格控制下沉和提升速度，喷浆搅拌时钻头提升或下沉速度≤1m/min。现场设专人跟踪检测、监督桩机下沉、提升搅拌速度，并在桩架上每隔1m设明显标记，计时以达到搅拌均匀的目的，在桩底部分适当持续搅拌注浆，确保水泥土搅拌桩的成桩均匀性。为了确保桩体每米渗和量以及水泥浆用量达到设计要求，每台机械均应配备专人记录。同时现场应配备水泥浆比...
