压力管道压力试验通用工艺规程VIP免费

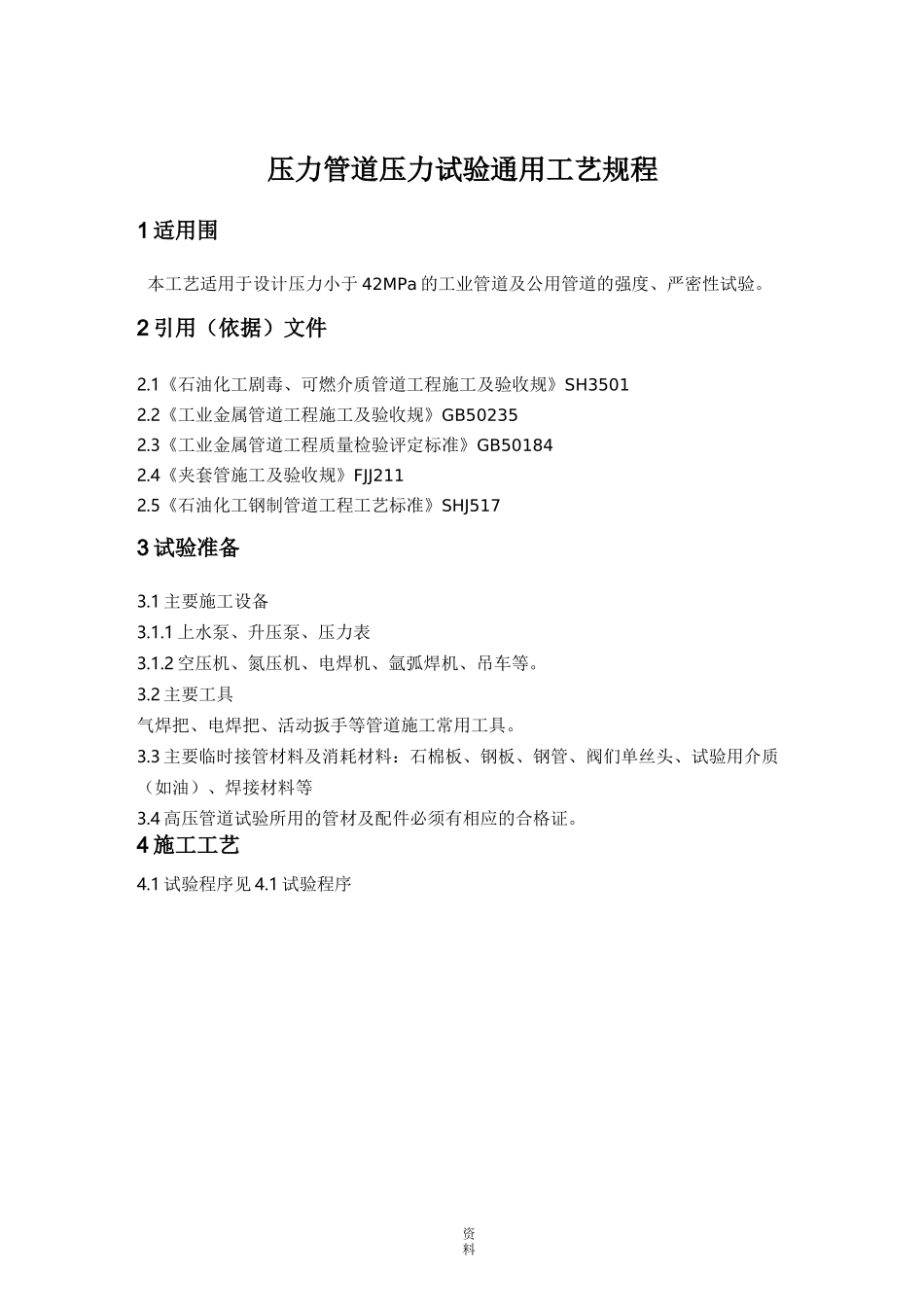

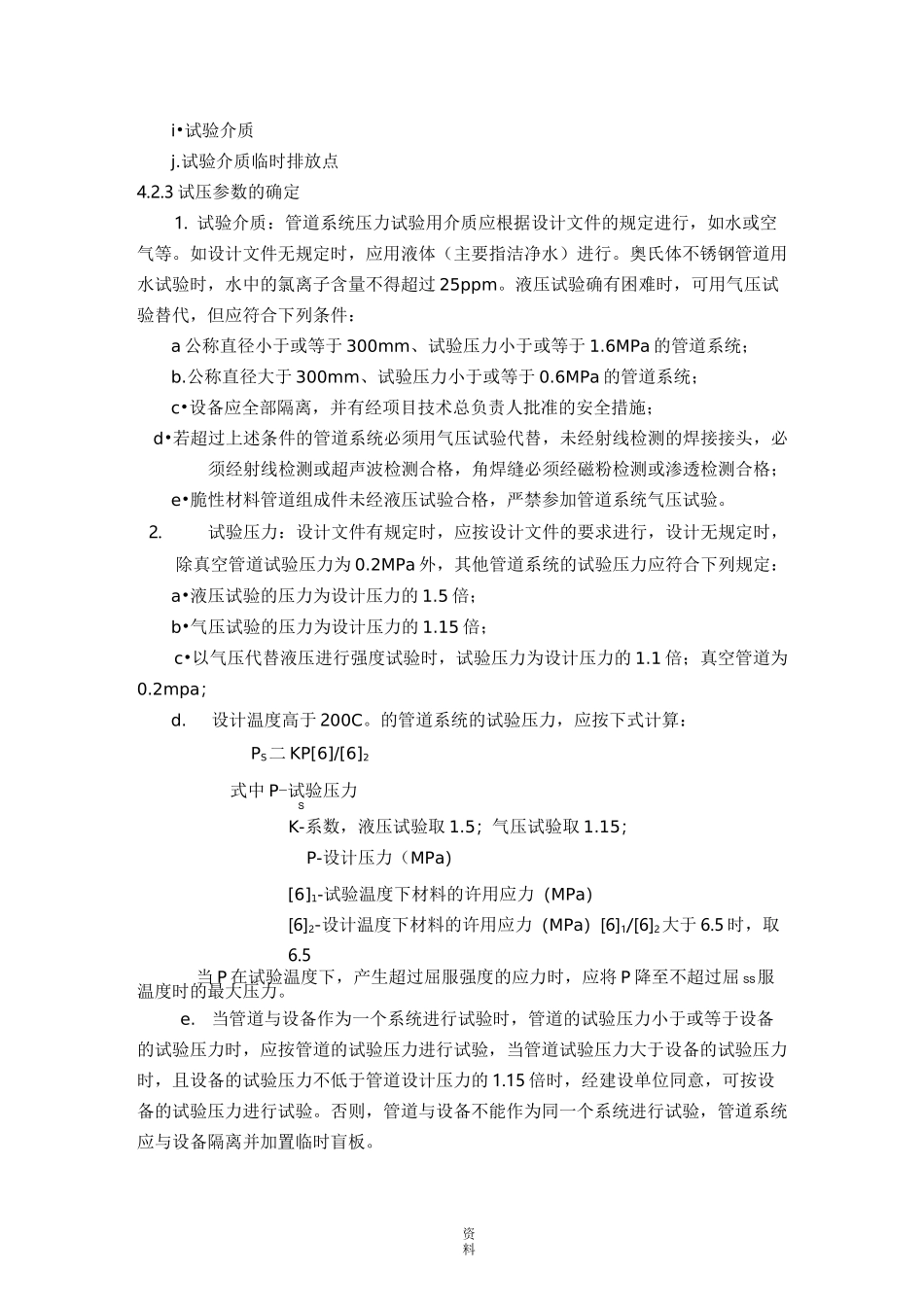

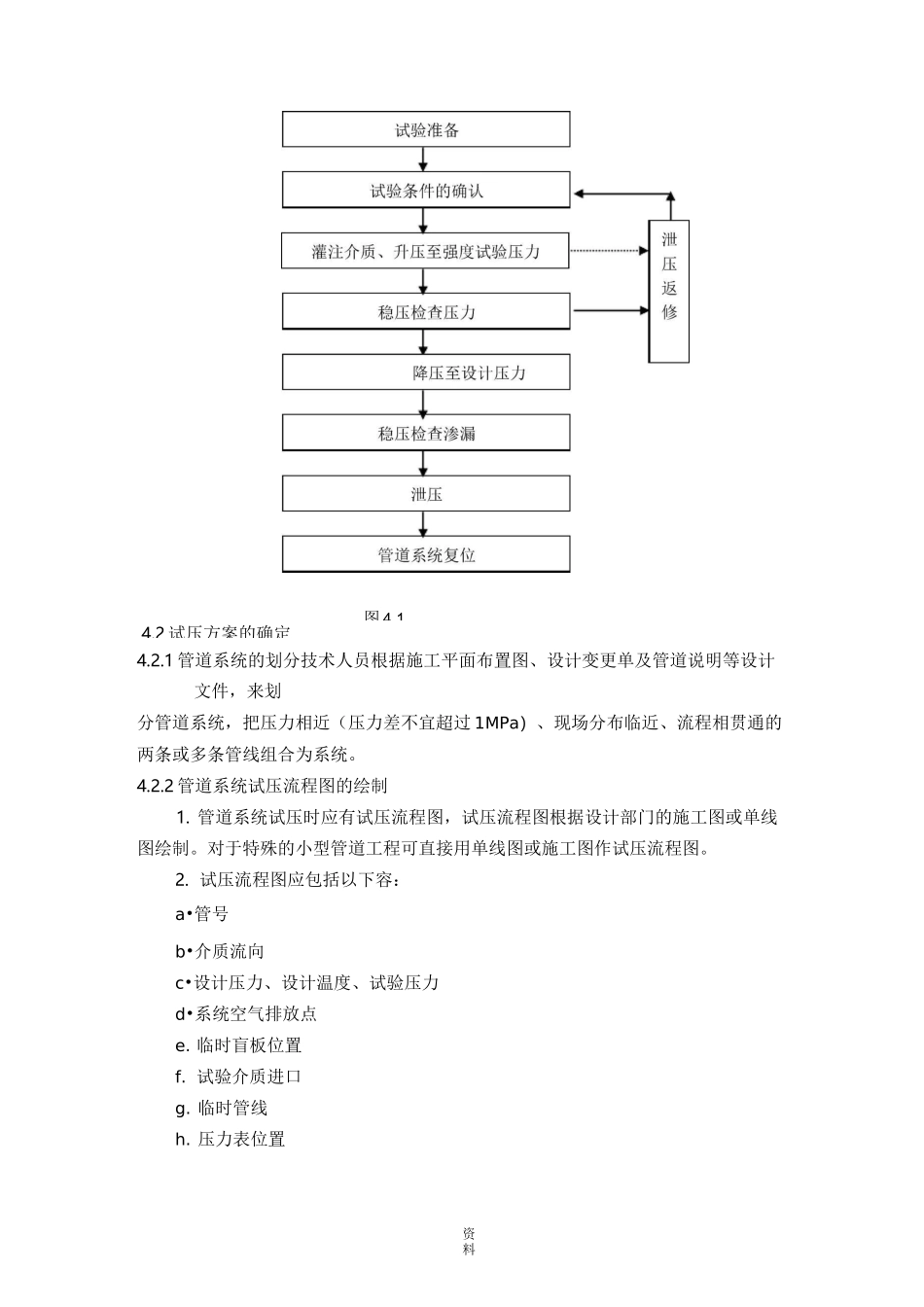

资料压力管道压力试验通用工艺规程1适用围本工艺适用于设计压力小于42MPa的工业管道及公用管道的强度、严密性试验。2引用（依据）文件2.1《石油化工剧毒、可燃介质管道工程施工及验收规》SH35012.2《工业金属管道工程施工及验收规》GB502352.3《工业金属管道工程质量检验评定标准》GB501842.4《夹套管施工及验收规》FJJ2112.5《石油化工钢制管道工程工艺标准》SHJ5173试验准备3.1主要施工设备3.1.1上水泵、升压泵、压力表3.1.2空压机、氮压机、电焊机、氩弧焊机、吊车等。3.2主要工具气焊把、电焊把、活动扳手等管道施工常用工具。3.3主要临时接管材料及消耗材料：石棉板、钢板、钢管、阀们单丝头、试验用介质（如油）、焊接材料等3.4高压管道试验所用的管材及配件必须有相应的合格证。4施工工艺4.1试验程序见4.1试验程序资料4.2试压方案的确定4.2.1管道系统的划分技术人员根据施工平面布置图、设计变更单及管道说明等设计文件，来划分管道系统，把压力相近（压力差不宜超过1MPa）、现场分布临近、流程相贯通的两条或多条管线组合为系统。4.2.2管道系统试压流程图的绘制1.管道系统试压时应有试压流程图，试压流程图根据设计部门的施工图或单线图绘制。对于特殊的小型管道工程可直接用单线图或施工图作试压流程图。2.试压流程图应包括以下容：a•管号b•介质流向c•设计压力、设计温度、试验压力d•系统空气排放点e.临时盲板位置f.试验介质进口g.临时管线h.压力表位置图4.1资料i•试验介质j.试验介质临时排放点4.2.3试压参数的确定1.试验介质：管道系统压力试验用介质应根据设计文件的规定进行，如水或空气等。如设计文件无规定时，应用液体（主要指洁净水）进行。奥氏体不锈钢管道用水试验时，水中的氯离子含量不得超过25ppm。液压试验确有困难时，可用气压试验替代，但应符合下列条件：a公称直径小于或等于300mm、试验压力小于或等于1.6MPa的管道系统；b.公称直径大于300mm、试验压力小于或等于0.6MPa的管道系统；c•设备应全部隔离，并有经项目技术总负责人批准的安全措施；d•若超过上述条件的管道系统必须用气压试验代替，未经射线检测的焊接接头，必须经射线检测或超声波检测合格，角焊缝必须经磁粉检测或渗透检测合格；e•脆性材料管道组成件未经液压试验合格，严禁参加管道系统气压试验。2.试验压力：设计文件有规定时，应按设计文件的要求进行，设计无规定时，除真空管道试验压力为0.2MPa外，其他管道系统的试验压力应符合下列规定：a•液压试验的压力为设计压力的1.5倍；b•气压试验的压力为设计压力的1.15倍；c•以气压代替液压进行强度试验时，试验压力为设计压力的1.1倍；真空管道为0.2mpa；d.设计温度高于200C。的管道系统的试验压力，应按下式计算：PS二KP[6]/[6]2式中P-试验压力SK-系数，液压试验取1.5；气压试验取1.15；P-设计压力（MPa）[6]1-试验温度下材料的许用应力（MPa）[6]2-设计温度下材料的许用应力（MPa）[6]1/[6]2大于6.5时，取6.5当P在试验温度下，产生超过屈服强度的应力时，应将P降至不超过屈SS服温度时的最大压力。e.当管道与设备作为一个系统进行试验时，管道的试验压力小于或等于设备的试验压力时，应按管道的试验压力进行试验，当管道试验压力大于设备的试验压力时，且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行试验。否则，管道与设备不能作为同一个系统进行试验，管道系统应与设备隔离并加置临时盲板。资料f.夹套管管的试验压力应按部或外部设计压力的高者确定。g•承受外压的管道，其试验压力应按设计的、外压力之差的1.5倍确定，且不得低于0.2MPa。h.承受压的埋地铸铁管道的试验压力，当设计压力小于或等于0.5MPa时，试验压力应为设计压力的2倍，当设计压力大于0.5MPa时，试验压力应为设计压力加0.5MPa。i•埋地钢管道的试验压力应为设计压力的1.5倍，且不得低于0.4MPa。3.环境温度液压试验时，环境温度应不低于5C。，当环境温度低于5C。时，应采取防冻措施。4.2.4临时管线与临时盲板的设置1.临时管线应用无缝钢管，其管件、阀门等应能满足试验压力的需要，焊接应与正式管线相同，临时管线连接如...
