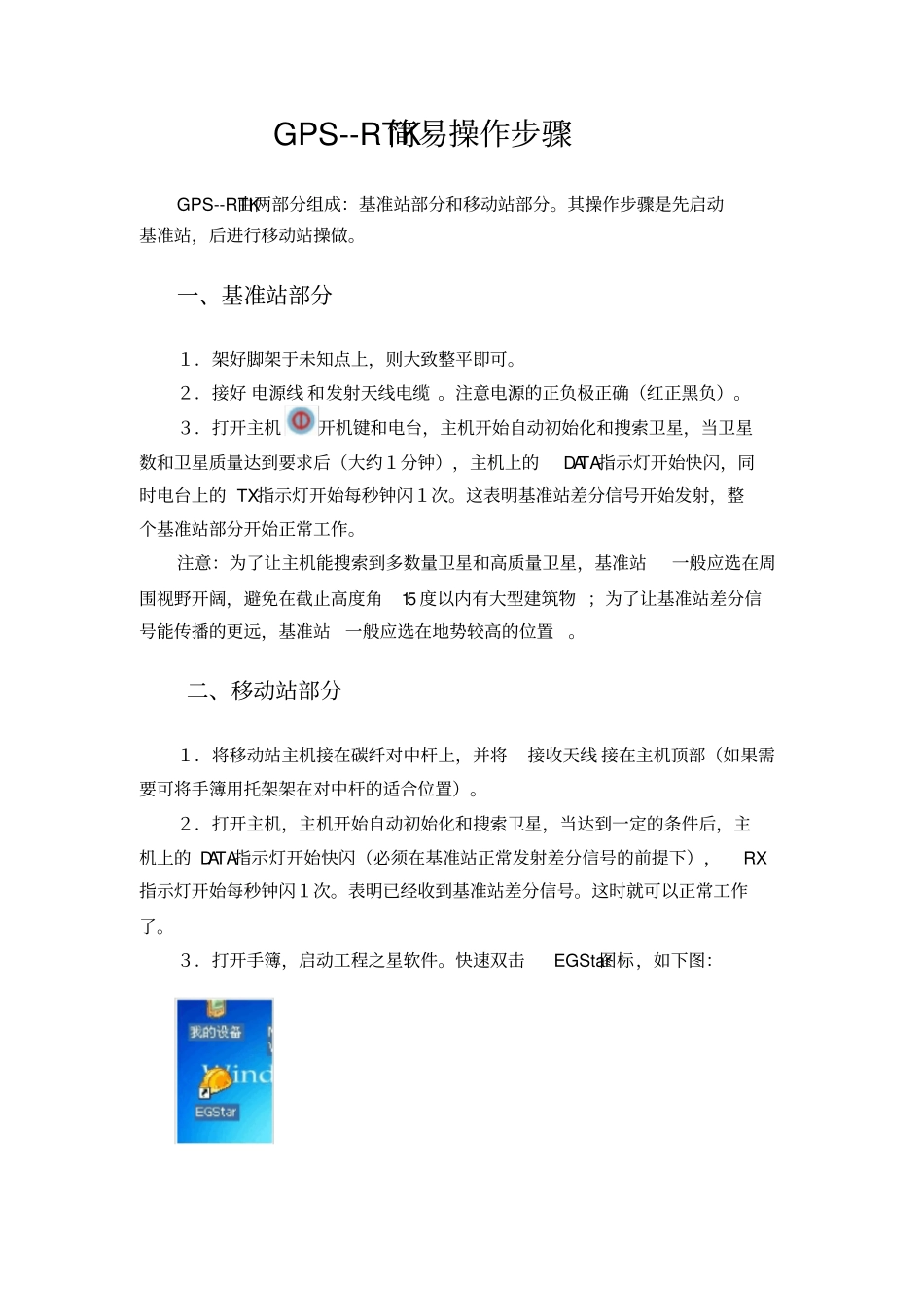

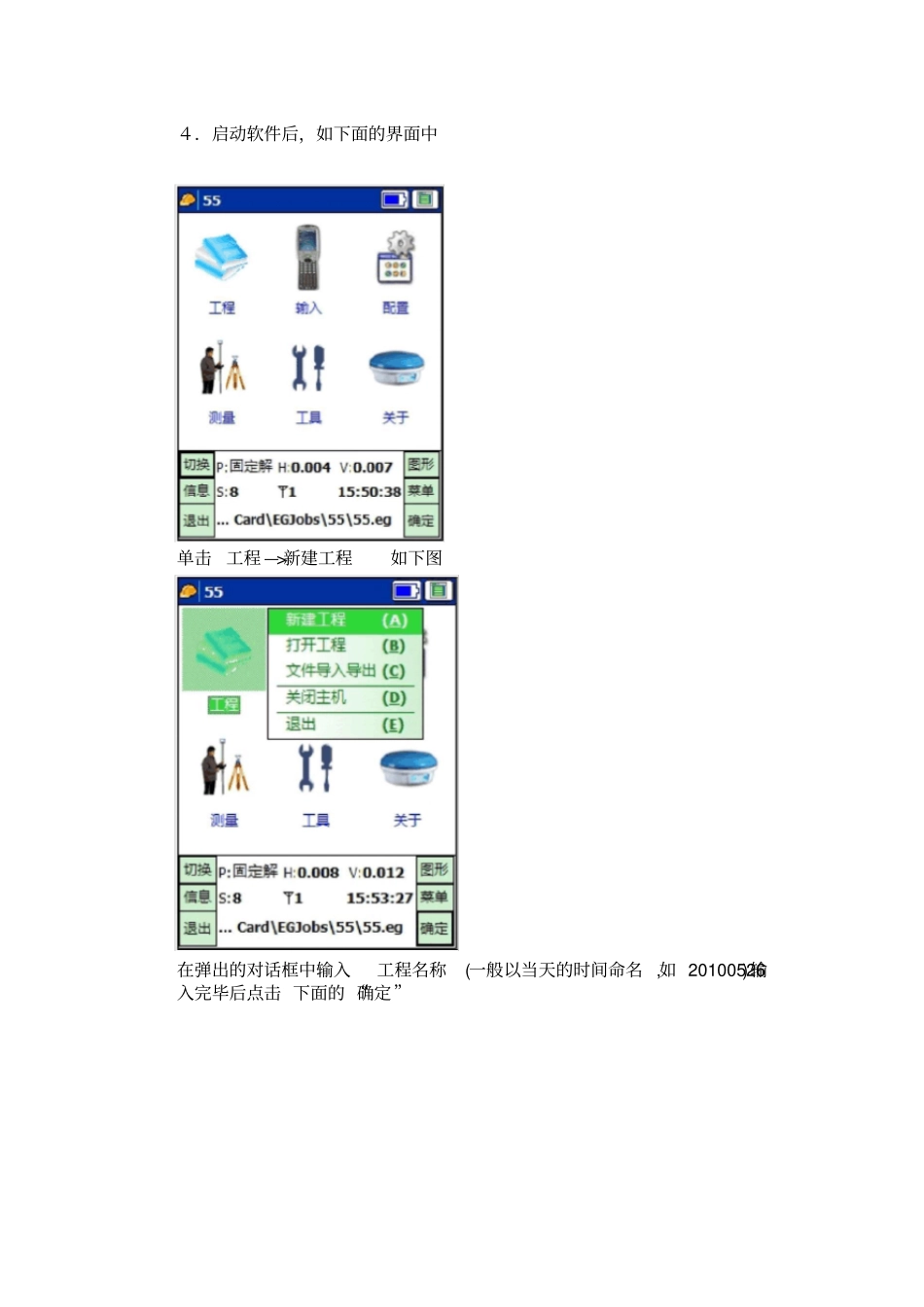

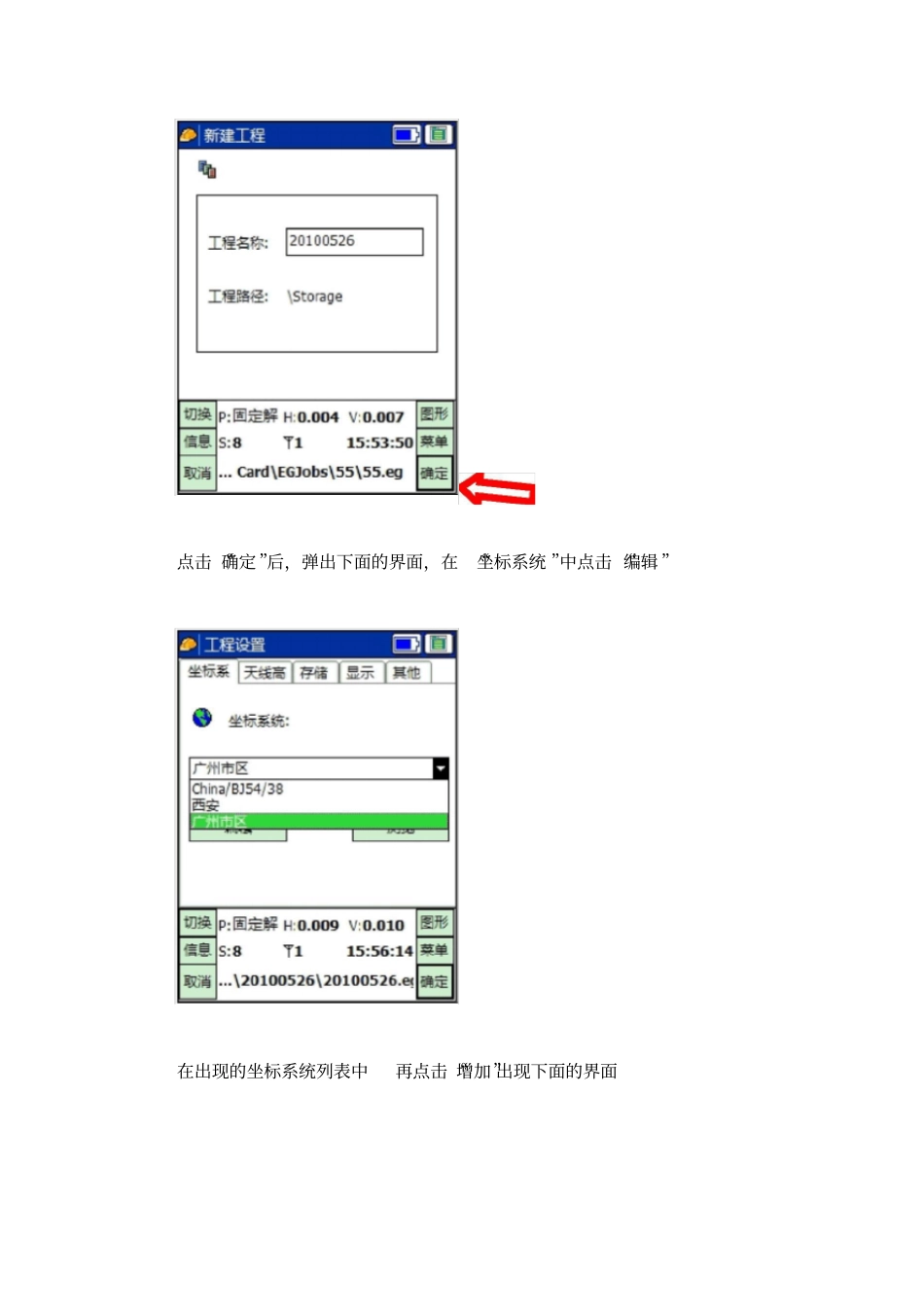

GPS--RTK简易操作步骤GPS--RTK由两部分组成：基准站部分和移动站部分。其操作步骤是先启动基准站，后进行移动站操做。一、基准站部分１．架好脚架于未知点上，则大致整平即可。２．接好电源线和发射天线电缆。注意电源的正负极正确（红正黑负）。３．打开主机开机键和电台，主机开始自动初始化和搜索卫星，当卫星数和卫星质量达到要求后（大约１分钟），主机上的DATA指示灯开始快闪，同时电台上的TX指示灯开始每秒钟闪１次。这表明基准站差分信号开始发射，整个基准站部分开始正常工作。注意：为了让主机能搜索到多数量卫星和高质量卫星，基准站一般应选在周围视野开阔，避免在截止高度角15度以内有大型建筑物；为了让基准站差分信号能传播的更远，基准站一般应选在地势较高的位置。二、移动站部分１．将移动站主机接在碳纤对中杆上，并将接收天线接在主机顶部（如果需要可将手簿用托架架在对中杆的适合位置）。２．打开主机，主机开始自动初始化和搜索卫星，当达到一定的条件后，主机上的DATA指示灯开始快闪（必须在基准站正常发射差分信号的前提下），RX指示灯开始每秒钟闪１次。表明已经收到基准站差分信号。这时就可以正常工作了。３．打开手簿，启动工程之星软件。快速双击EGStar图标，如下图：４．启动软件后，如下面的界面中单击工程—>新建工程如下图在弹出的对话框中输入工程名称(一般以当天的时间命名,如20100526)输入完毕后点击下面的“确定”点击“确定”后，弹出下面的界面，在“坐标系统”中点击“编辑”在出现的坐标系统列表中再点击“增加”出现下面的界面“参数系统名”输入当天的时间如2011年1月17日就输入20110117选择Beijing54或者Xian80坐标系再修改中央子午线（贵阳的中央子午线为108）输入完毕后点击OK再点击确定—>确定。这样一个新的工程就建成了（每天最好都新建一个工程，并且以时间命名）5．求4参数进行校正。新建工程后，在手簿显示固定解的前提下，点击测量—>点测量分别在两个已知点上去采集原始坐标数据，方法如下：第一步：走到一个已知点上，将碳纤杆放在已知点上，对中水准泡，在手簿上按"A"键，在弹出的对话框中输入点名和天线高（天线高选择输入杆高），点击"确定"，点名最好以已知点名称命名，方便后面的操作。第二步：再到另一个已知点上对中，测量（方法和上面一样），这样就采集了两个84经纬坐标。一般２个控制点。两个已知点测完后点击左下角的“取消”或者右边的“菜单”点击输入—>求转换参数如下图点击增加在下面的图中输入第一个已知点的坐标点击确定选择从坐标管理库选点选择相关的坐标点（如已知点为GPS1，在这里就选择GPS1，一定要点与实际位置对应起来。）点击确定点击确定这样一个已知点就输入完成，接着用相同的方法输入第二个已知点，输入完两个已知点后点击保存在文件名中输入当天的时间，以时间命名是最好的。输入后点击右上角的OK提示保存成功，点击右上角的OK再点击应用再点击Yes这样参数就计算完毕，就可以进行地形测量了。在下面的界面中按快捷键“A”就可以采集数据，快速按两次“B”查看坐标采集第一个点的时候记得修改点名和天线高6、数据传输用数据线连接手簿与电脑操作：工程→文件导入导出选择文件导出点击“测量文件”选择当天测量的数据文件“dat文件”点击“OK”再点击成果文件在文件名中输入一个不同的文件名称点击“OK”点击导出点击“OK”再点击“退出”在电脑上用MicrosoftActiveSync软件打开软件后点击浏览在打开找到EGjobs—>当天建立的文件夹（以时间命名就好找）—>在Data文件夹中找到刚刚转换的dat文件。拷贝出来就可以了。
