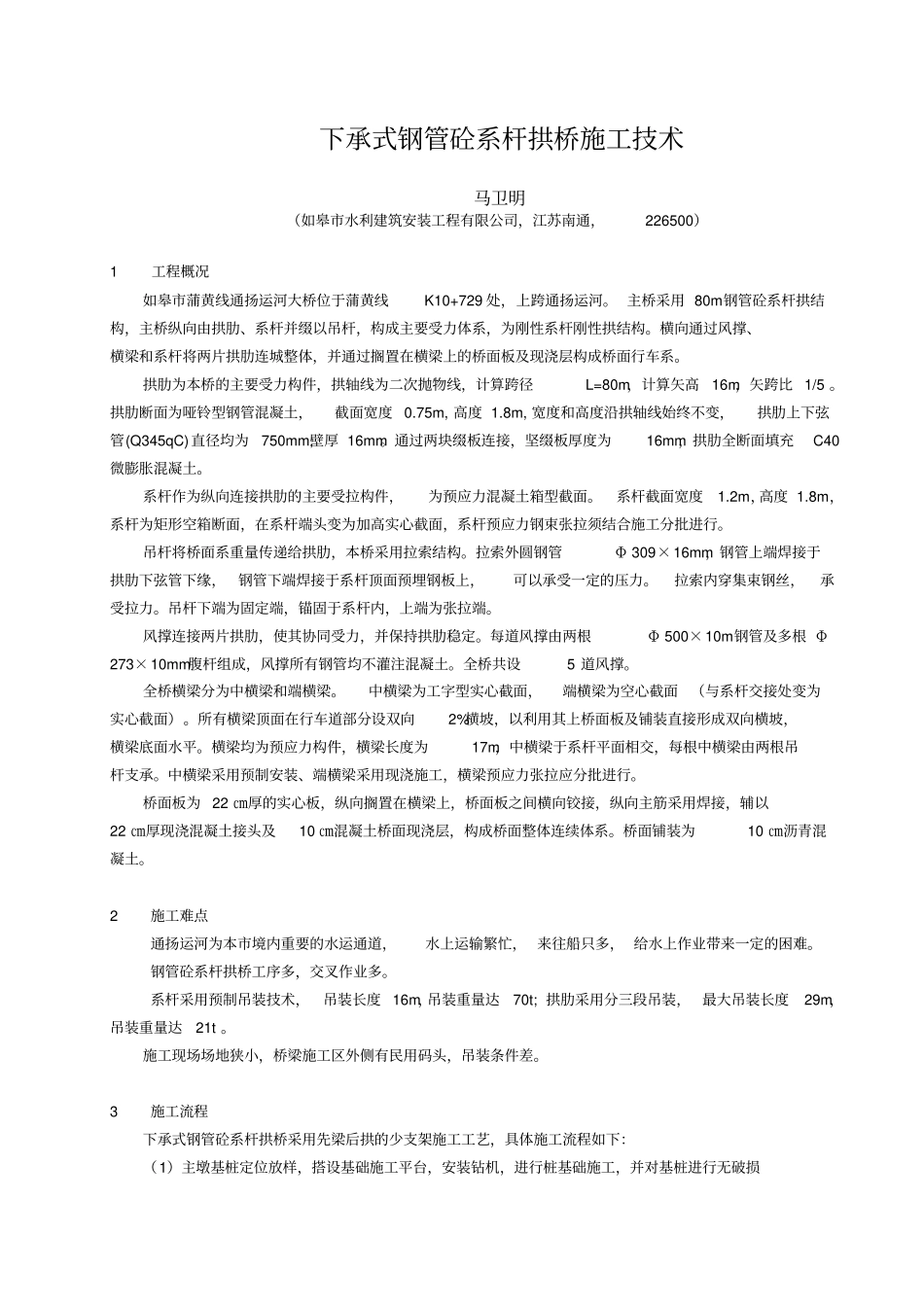

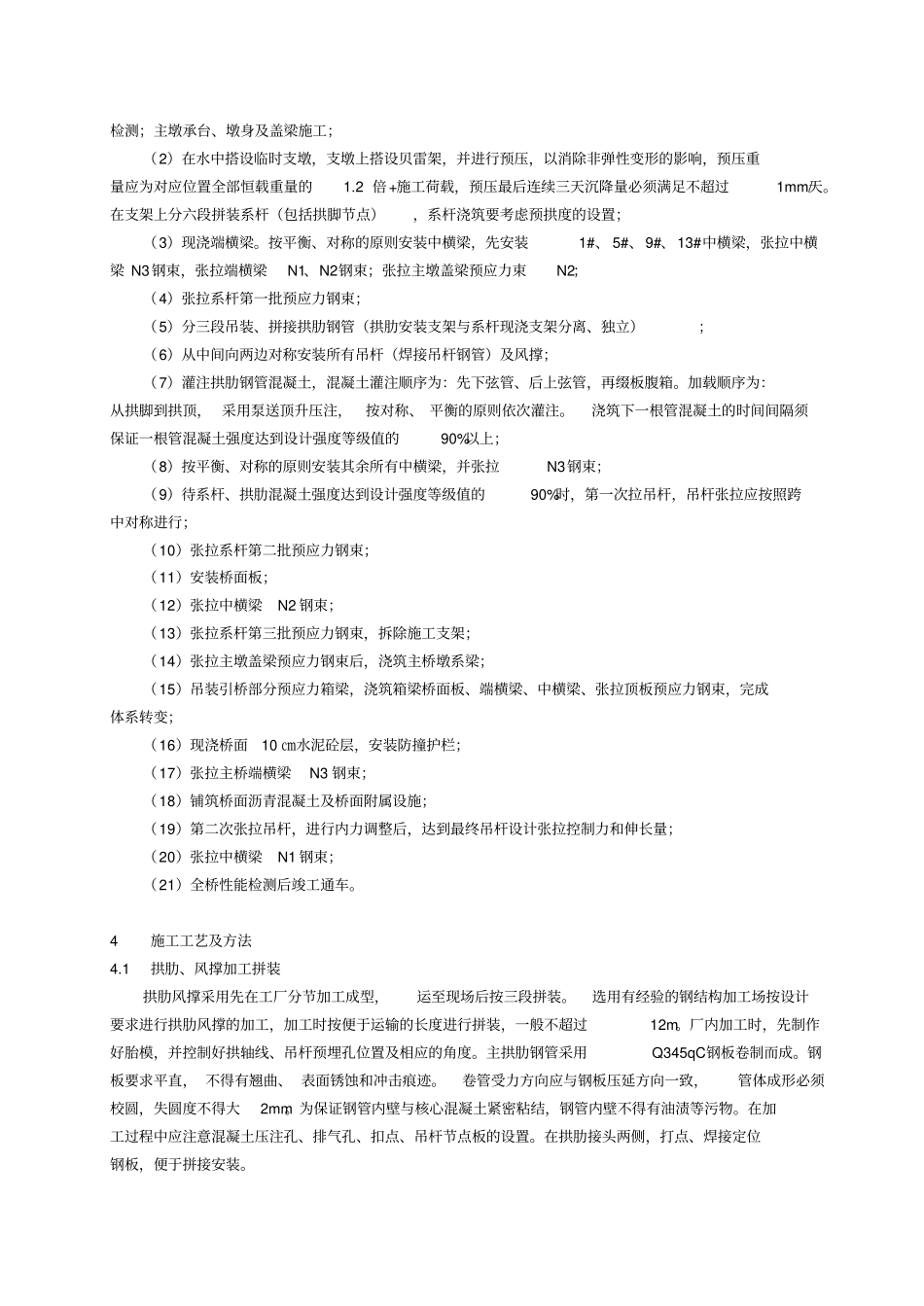

下承式钢管砼系杆拱桥施工技术马卫明（如皋市水利建筑安装工程有限公司，江苏南通，226500）1工程概况如皋市蒲黄线通扬运河大桥位于蒲黄线K10+729处，上跨通扬运河。主桥采用80m钢管砼系杆拱结构，主桥纵向由拱肋、系杆并缀以吊杆，构成主要受力体系，为刚性系杆刚性拱结构。横向通过风撑、横梁和系杆将两片拱肋连城整体，并通过搁置在横梁上的桥面板及现浇层构成桥面行车系。拱肋为本桥的主要受力构件，拱轴线为二次抛物线，计算跨径L=80m，计算矢高16m，矢跨比1/5。拱肋断面为哑铃型钢管混凝土，截面宽度0.75m,高度1.8m,宽度和高度沿拱轴线始终不变，拱肋上下弦管(Q345qC)直径均为750mm,壁厚16mm。通过两块缀板连接，坚缀板厚度为16mm，拱肋全断面填充C40微膨胀混凝土。系杆作为纵向连接拱肋的主要受拉构件，为预应力混凝土箱型截面。系杆截面宽度1.2m，高度1.8m，系杆为矩形空箱断面，在系杆端头变为加高实心截面，系杆预应力钢束张拉须结合施工分批进行。吊杆将桥面系重量传递给拱肋，本桥采用拉索结构。拉索外圆钢管Φ309×16mm，钢管上端焊接于拱肋下弦管下缘，钢管下端焊接于系杆顶面预埋钢板上，可以承受一定的压力。拉索内穿集束钢丝，承受拉力。吊杆下端为固定端，锚固于系杆内，上端为张拉端。风撑连接两片拱肋，使其协同受力，并保持拱肋稳定。每道风撑由两根Φ500×10m钢管及多根Φ273×10mm腹杆组成，风撑所有钢管均不灌注混凝土。全桥共设5道风撑。全桥横梁分为中横梁和端横梁。中横梁为工字型实心截面，端横梁为空心截面（与系杆交接处变为实心截面）。所有横梁顶面在行车道部分设双向2%横坡，以利用其上桥面板及铺装直接形成双向横坡，横梁底面水平。横梁均为预应力构件，横梁长度为17m，中横梁于系杆平面相交，每根中横梁由两根吊杆支承。中横梁采用预制安装、端横梁采用现浇施工，横梁预应力张拉应分批进行。桥面板为22㎝厚的实心板，纵向搁置在横梁上，桥面板之间横向铰接，纵向主筋采用焊接，辅以22㎝厚现浇混凝土接头及10㎝混凝土桥面现浇层，构成桥面整体连续体系。桥面铺装为10㎝沥青混凝土。2施工难点通扬运河为本市境内重要的水运通道，水上运输繁忙，来往船只多，给水上作业带来一定的困难。钢管砼系杆拱桥工序多，交叉作业多。系杆采用预制吊装技术，吊装长度16m，吊装重量达70t;拱肋采用分三段吊装，最大吊装长度29m，吊装重量达21t。施工现场场地狭小，桥梁施工区外侧有民用码头，吊装条件差。3施工流程下承式钢管砼系杆拱桥采用先梁后拱的少支架施工工艺，具体施工流程如下：（1）主墩基桩定位放样，搭设基础施工平台，安装钻机，进行桩基础施工，并对基桩进行无破损检测；主墩承台、墩身及盖梁施工；（2）在水中搭设临时支墩，支墩上搭设贝雷架，并进行预压，以消除非弹性变形的影响，预压重量应为对应位置全部恒载重量的1.2倍+施工荷载，预压最后连续三天沉降量必须满足不超过1mm/天。在支架上分六段拼装系杆（包括拱脚节点），系杆浇筑要考虑预拱度的设置；（3）现浇端横梁。按平衡、对称的原则安装中横梁，先安装1#、5#、9#、13#中横梁，张拉中横梁N3钢束，张拉端横梁N1、N2钢束；张拉主墩盖梁预应力束N2；（4）张拉系杆第一批预应力钢束；（5）分三段吊装、拼接拱肋钢管（拱肋安装支架与系杆现浇支架分离、独立）；（6）从中间向两边对称安装所有吊杆（焊接吊杆钢管）及风撑；（7）灌注拱肋钢管混凝土，混凝土灌注顺序为：先下弦管、后上弦管，再缀板腹箱。加载顺序为：从拱脚到拱顶，采用泵送顶升压注，按对称、平衡的原则依次灌注。浇筑下一根管混凝土的时间间隔须保证一根管混凝土强度达到设计强度等级值的90%以上；（8）按平衡、对称的原则安装其余所有中横梁，并张拉N3钢束；（9）待系杆、拱肋混凝土强度达到设计强度等级值的90%时，第一次拉吊杆，吊杆张拉应按照跨中对称进行；（10）张拉系杆第二批预应力钢束；（11）安装桥面板；（12）张拉中横梁N2钢束；（13）张拉系杆第三批预应力钢束，拆除施工支架；（14）张拉主墩盖梁预应力钢束后，浇筑主桥墩系梁；（15）吊装引桥部分预应力箱梁，浇筑箱梁桥面板、端横梁、中横梁、张拉顶板预...
