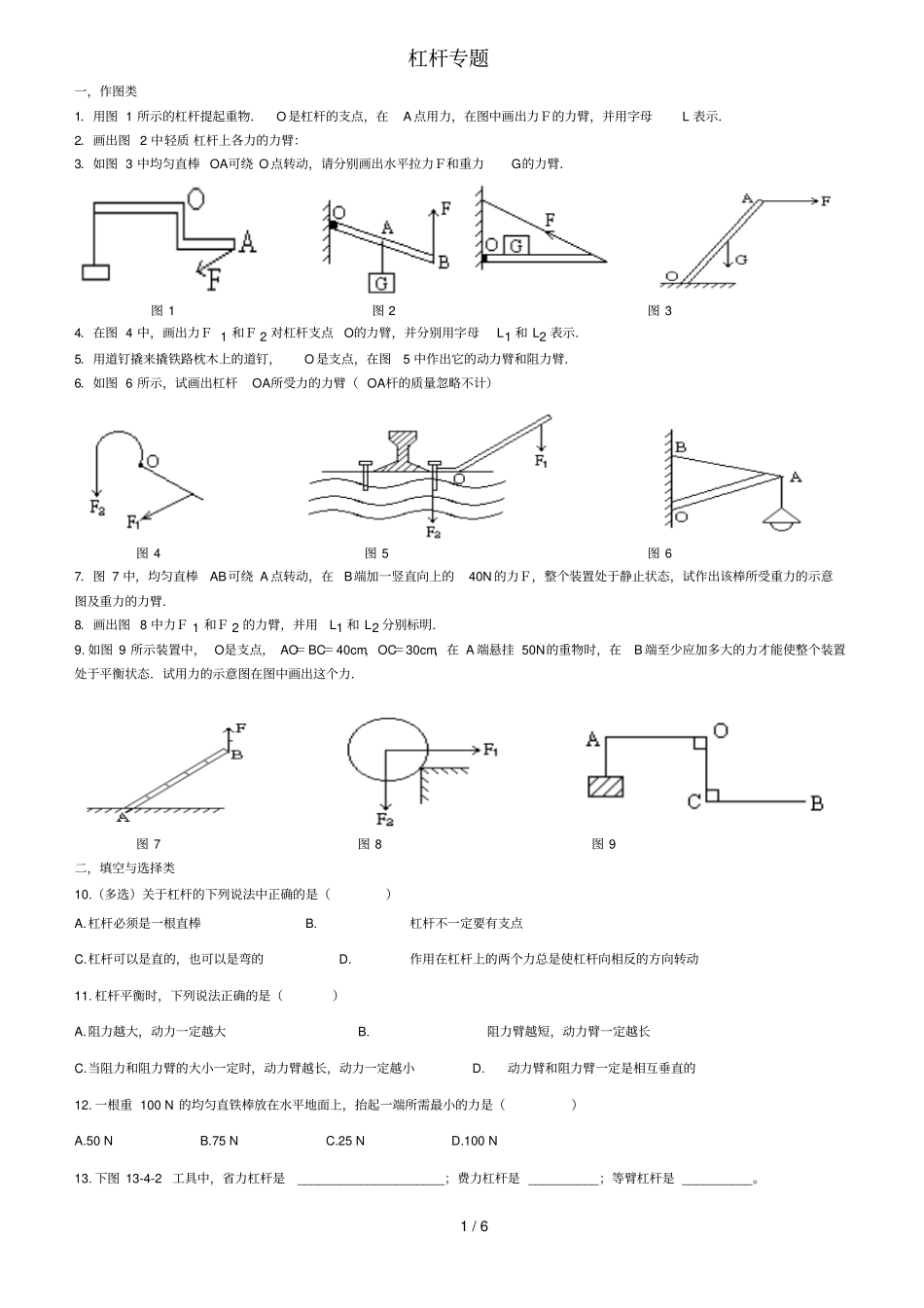

1/6杠杆专题一，作图类1．用图1所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示．2．画出图2中轻质杠杆上各力的力臂：3．如图3中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．图1图2图34．在图4中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母L1和L2表示．5．用道钉撬来撬铁路枕木上的道钉，O是支点，在图5中作出它的动力臂和阻力臂．6．如图6所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）图4图5图67．图7中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40N的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的示意图及重力的力臂．8．画出图8中力Ｆ1和Ｆ2的力臂，并用L1和L2分别标明．9.如图9所示装置中，O是支点，AO＝BC＝40cm，OC＝30cm，在A端悬挂50N的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的示意图在图中画出这个力．图7图8图9二，填空与选择类10.（多选）关于杠杆的下列说法中正确的是（）A.杠杆必须是一根直棒B.杠杆不一定要有支点C.杠杆可以是直的，也可以是弯的D.作用在杠杆上的两个力总是使杠杆向相反的方向转动11.杠杆平衡时，下列说法正确的是（）A.阻力越大，动力一定越大B.阻力臂越短，动力臂一定越长C.当阻力和阻力臂的大小一定时，动力臂越长，动力一定越小D.动力臂和阻力臂一定是相互垂直的12.一根重100N的均匀直铁棒放在水平地面上，抬起一端所需最小的力是（）A.50NB.75NC.25ND.100N13.下图13-4-2工具中，省力杠杆是_____________________；费力杠杆是__________；等臂杠杆是__________。2/614、将一圆柱体油桶推上台阶，现分别在A、B和C点用力，力的方向如图10所示，则最小的推力是()A．FAB．FBC．FCD．一样大15.如图11所示，在杠杆AOB的A端挂一个重为GA的物体，B端挂―个重为GB的物体时，杠杆处于平衡状态，若AO=BO，杠杆自身重力不计，则（）A．GA=GBB．GAGBD．无法判断16如图8-5所示，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F=N；保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将（填“变大”、“不变”或“变小”）。17、如图12杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥就是―个杠杆，它的支点是点，在匀速拉起吊桥时，它属于一个_____________杠杆。图10图11图12三，计算题类18.如图所示，灯重30N，灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2m，杆重不计，BC长0.5m，绳子BD作用在横杆上的拉力是多少？（∠DBO=30°）19、假期里，小兰和爸爸、妈妈一起参加了一个家庭游戏活动。活动要求是：家庭成员中的任意两名成员分别站在如图33所示的木板上，恰好使木板水平平衡。(1)若小兰和爸爸的体重分别为400N和800N，小兰站在距离中央支点2m的一侧，爸爸应站在距离支点多远处才能使木板水平平衡?(2)若小兰和爸爸已经成功地站在了木板上，现在他们同时开始匀速相向行走，小兰的速度是0．5m／s，爸爸的速度是多大才能使木板水平平衡不被破坏?3/620、杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图8所示。已知桥重2×103N，且重心在桥的中心。桥长OA与墙高OB均为6m。(1)请在图中画出动力臂L1。(2)刚拉起吊桥时，拉力至少多大？(3)请简要分析说明，在拉起吊桥的过程中，拉力大小怎么变化？四，探究题类21、小明和小华合作做“研究杠杆平衡条件”的实验（1）实验时，小明先调节杠杆在水平位置平衡，你认为这样做的好处是________.（2）小华将四个重力均为0.5N的钩码挂在杠杆左端后，又将弹簧测力计钩在杠杆A处的细线上.要使杠杆在水平位置平衡，且弹簧测力计的示数最小，则小华应沿_________方向拉弹簧测力计.在此情况下，小华读出弹簧测力计示数为4.2N.小明和小华对实验数据分析后得到的结论是：在误差允许的范围内，动力×动力臂=阻力×阻力臂.你认为他们这样就得出结论是否合理？______；简述理由：_______________________________22、甲乙两个实验小组在探究“杠杆的平衡条件”时，分别得到下面两组数据和结论。他们在交流时，甲组发...
