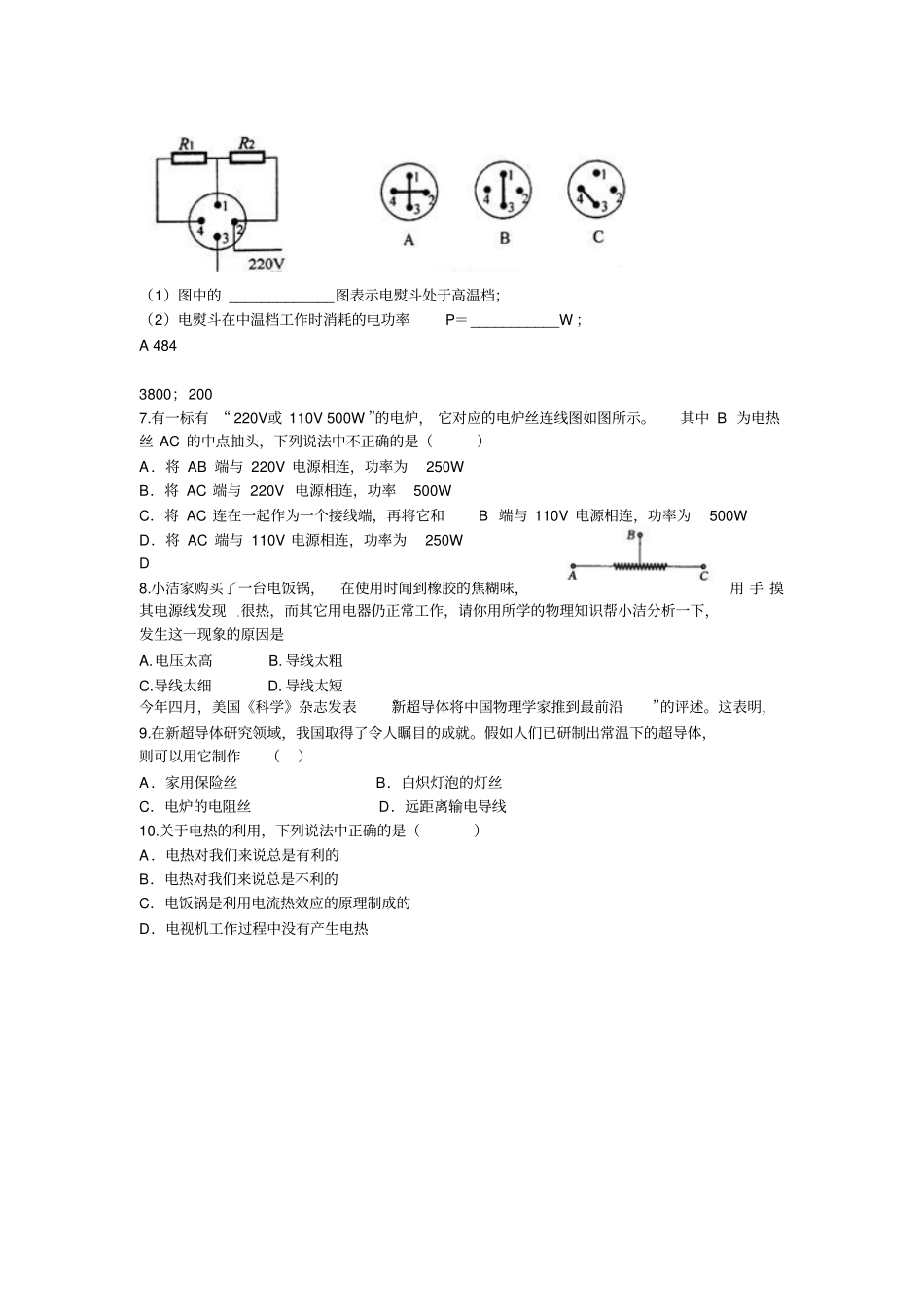

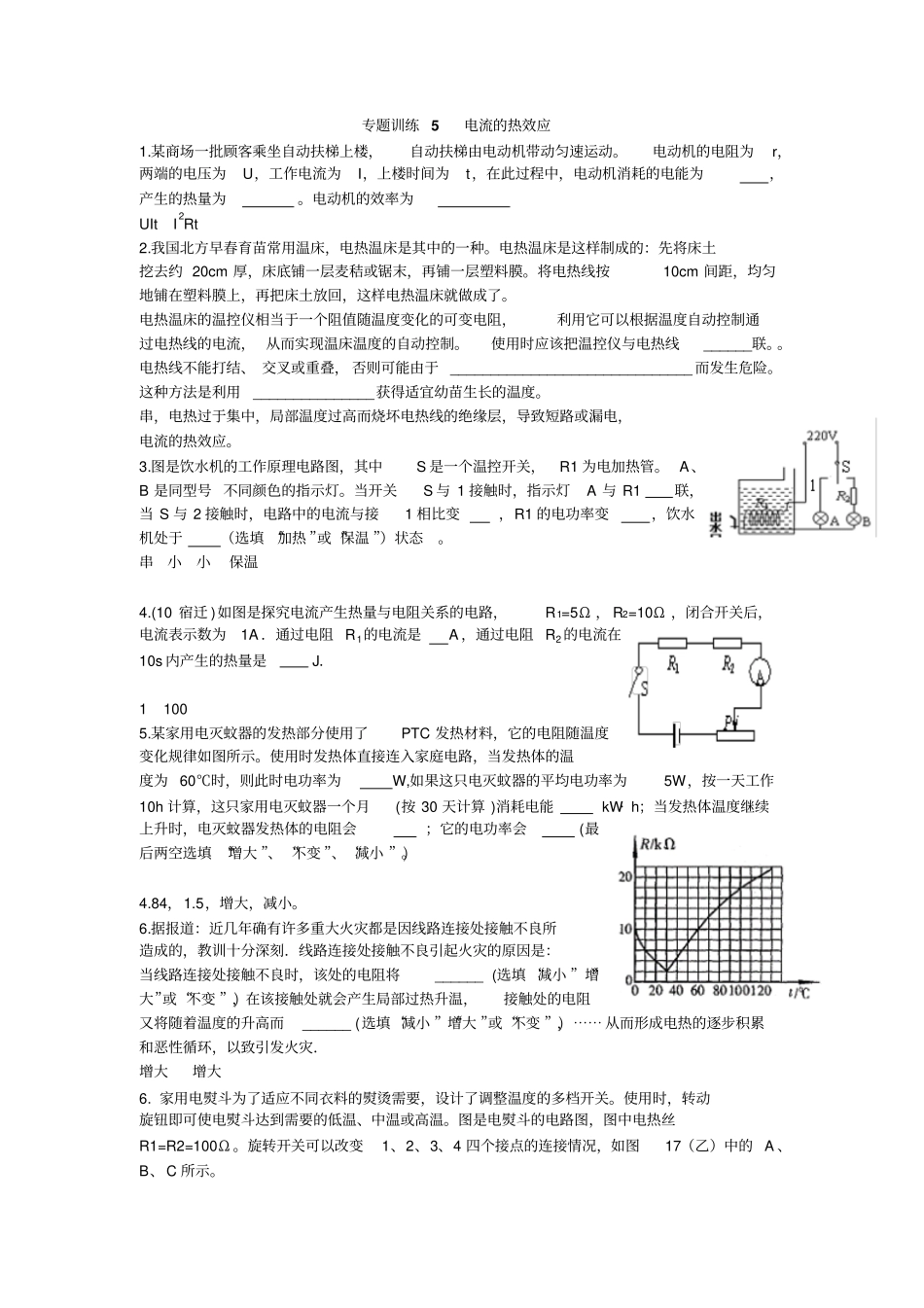

专题训练5电流的热效应1.某商场一批顾客乘坐自动扶梯上楼，自动扶梯由电动机带动匀速运动。电动机的电阻为r，两端的电压为U，工作电流为I，上楼时间为t，在此过程中，电动机消耗的电能为，产生的热量为。电动机的效率为UItI2Rt2.我国北方早春育苗常用温床，电热温床是其中的一种。电热温床是这样制成的：先将床土挖去约20cm厚，床底铺一层麦秸或锯末，再铺一层塑料膜。将电热线按10cm间距，均匀地铺在塑料膜上，再把床土放回，这样电热温床就做成了。电热温床的温控仪相当于一个阻值随温度变化的可变电阻，利用它可以根据温度自动控制通过电热线的电流，从而实现温床温度的自动控制。使用时应该把温控仪与电热线______联。。电热线不能打结、交叉或重叠，否则可能由于______________________________而发生危险。这种方法是利用_______________获得适宜幼苗生长的温度。串，电热过于集中，局部温度过高而烧坏电热线的绝缘层，导致短路或漏电，电流的热效应。3.图是饮水机的工作原理电路图，其中S是一个温控开关，R1为电加热管。A、B是同型号不同颜色的指示灯。当开关S与1接触时，指示灯A与R1联，当S与2接触时，电路中的电流与接1相比变，R1的电功率变，饮水机处于（选填“加热”或“保温”）状态。串小小保温4.(10·宿迁)如图是探究电流产生热量与电阻关系的电路，R1=5Ω，R2=10Ω，闭合开关后，电流表示数为1A．通过电阻R1的电流是A，通过电阻R2的电流在10s内产生的热量是J．11005.某家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示。使用时发热体直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为W,如果这只电灭蚊器的平均电功率为5W，按一天工作10h计算，这只家用电灭蚊器一个月(按30天计算)消耗电能kW·h；当发热体温度继续上升时，电灭蚊器发热体的电阻会；它的电功率会(最后两空选填“增大”、“不变”、“减小”)。4.84，1.5，增大，减小。6.据报道：近几年确有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将______(选填“减小”“增大”或“不变”)，在该接触处就会产生局部过热升温，接触处的电阻又将随着温度的升高而______(选填“减小”“增大”或“不变”)，⋯⋯从而形成电热的逐步积累和恶性循环，以致引发火灾．增大增大6.家用电熨斗为了适应不同衣料的熨烫需要，设计了调整温度的多档开关。使用时，转动旋钮即可使电熨斗达到需要的低温、中温或高温。图是电熨斗的电路图，图中电热丝R1=R2=100Ω。旋转开关可以改变1、2、3、4四个接点的连接情况，如图17（乙）中的A、B、C所示。（1）图中的_____________图表示电熨斗处于高温档；（2）电熨斗在中温档工作时消耗的电功率P＝___________W；A4843800；2007.有一标有“220V或110V500W”的电炉，它对应的电炉丝连线图如图所示。其中B为电热丝AC的中点抽头，下列说法中不正确的是（）A．将AB端与220V电源相连，功率为250WB．将AC端与220V电源相连，功率500WC．将AC连在一起作为一个接线端，再将它和B端与110V电源相连，功率为500WD．将AC端与110V电源相连，功率为250WD8.小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是A.电压太高B.导线太粗C.导线太细D.导线太短今年四月，美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。这表明，9.在新超导体研究领域，我国取得了令人瞩目的成就。假如人们已研制出常温下的超导体，则可以用它制作（）A．家用保险丝B．白炽灯泡的灯丝C．电炉的电阻丝D．远距离输电导线10.关于电热的利用，下列说法中正确的是（）A．电热对我们来说总是有利的B．电热对我们来说总是不利的C．电饭锅是利用电流热效应的原理制成的D．电视机工作过程中没有产生电热
