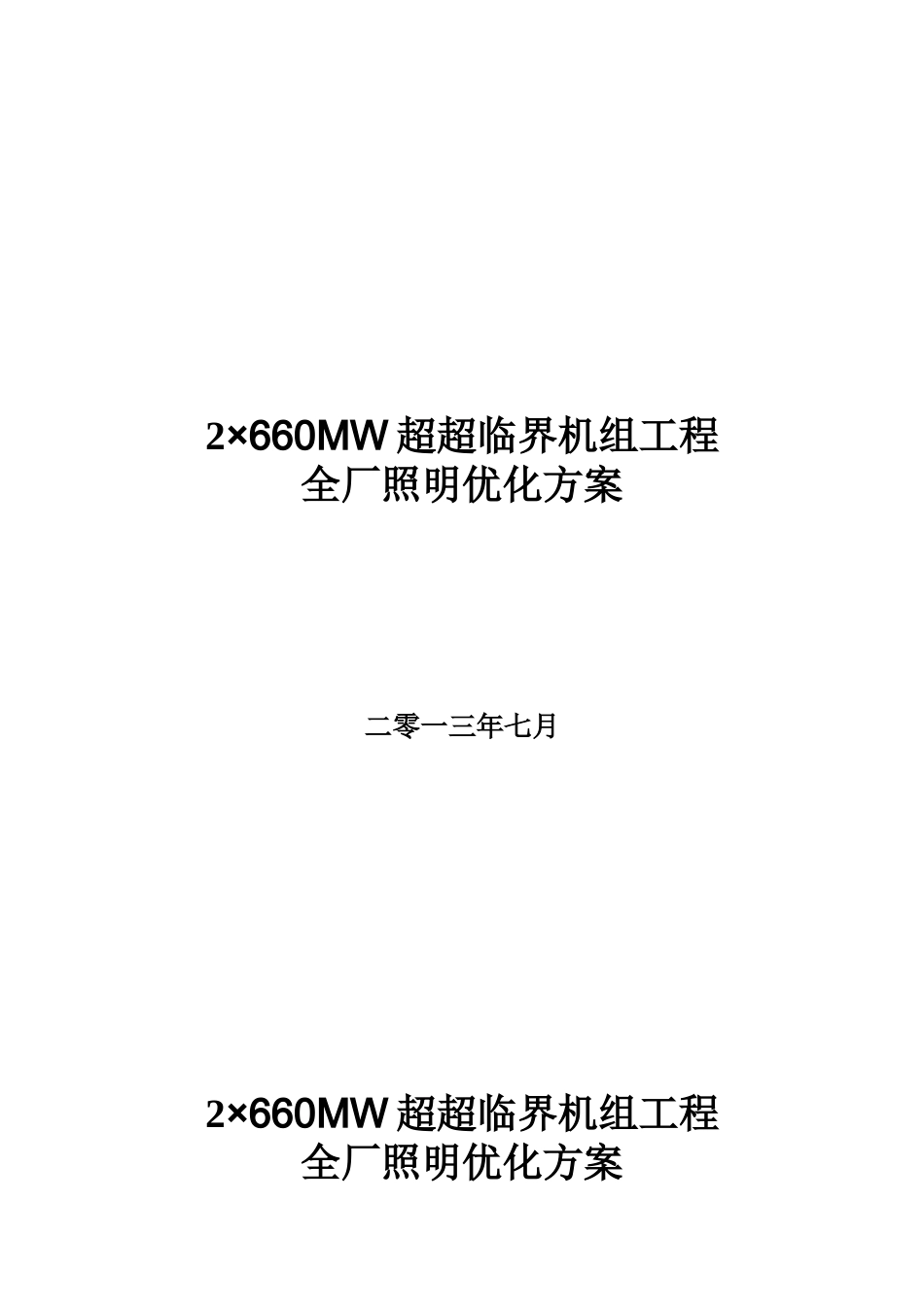

2×660MW超超临界机组工程全厂照明优化方案二零一三年七月2×660MW超超临界机组工程全厂照明优化方案批准：审定：审核：编制：目录一、优化原因……………………………………………………1二、优化目的……………………………………………………1三、优化原则……………………………………………………2四、全厂灯具优化方案…………………………………………21、全厂照明灯具显色性优化方案……………………………22、锅炉区域灯具优化方案……………………………………43、全厂电气配电间及办公区域灯具优化方案………………64、全厂路灯优化方案…………………………………………75、航空障碍灯及烟囱平台灯优化方案………………………76、全厂诱导灯及方向指示灯方案……………………………87、集控楼灯具优化方案………………………………………98、汽机房13.7米灯具优化方案……………………………9五、控制系统优化方案…………………………………………10全厂照明优化方案一、优化原因设计院所设计布灯方案以满足现场设备照明和施工接线方便为主，部分区域在美观、人性化设计上考虑有所不足，难以达到我公司要求，因此相对于越来越多新式设计来说，在节能环保以及现场实际操作上，具有一定局限性，主要体现在以下几个方面：1、原有设计灯具种类单一，无新型节能光源，例如低频无极灯、LED灯，相对于传统灯具，使用寿命更长、更节能。从实现最高性价比考虑，可以采用传统灯具和新型节能灯具相结合的方式。2、原有设计无智能控制设计，不能实现集中控制，局部区域不便于现场实际操作，比如主厂房设计。3、原有设计局部区域不对称，灯具安装比较零散，不够美观，比如锅炉本体。二、优化目的：1、响应国家“节能减排”的号召，节约能源，减少碳排放，倡导“绿色照明”。原有全厂照明设计中使用了部分过时耗能产品，如白炽灯由新型金卤灯代替等，部分区域照明灯具可由更新型节能的照明灯具替换，如T8荧光灯由T5荧光灯代替、55W金卤灯由30WLED灯代替等。2、提高了企业的整体形象，改善了厂区照明环境，、提升照明质量，减少事故的发生率。如：为使全厂照明显色性保持一致，在满足照度的前提下，统一考虑节能和投资，路灯原有设计中的钠灯优化为LED路灯和金卤灯相结合的方案；部分景观灯原设计为普通荧光灯优化为LED节能灯。3、照明方案优化不仅仅提升了照明质量，同时减少了大量的灯具维护，节约了材料成本、人工成本，优化后会使总耗电功率大大降低，带来了实实在在的经济效益。例如：全厂诱导灯、方向标志灯等由原设计的寿命10000h荧光灯优化为寿命50000h的LED灯；烟囱平台灯由原设计的寿命20000h的三防金卤灯优化为寿命50000h的三防LED灯。4、积极采用新技术，新产品。锅炉部分照明灯具及部分防爆灯具采用最新型的处于起步阶段的低频无极灯（早期频率230Khz，现我厂140KHz），该型灯具在2010年逐渐发展，其特点为：超长寿命60000h、高光效150Plm/W、高功率因素0.98以上、稳定光通量输出、高可靠性、高显色性、低谐波含量、低温快速启动、宽色温范围、瞬时再启动、无频闪和无眩，与高频无极灯（2.65MHz）相比优势更加明显，频率大幅降低，电磁干扰几乎忽略不计，寿命由高频无极灯的50000h提高到100000h。三、优化原则1、必须符合国家标准，满足现场照度需要。2、必须节能环保，并遵循最高性价比原则。3、美观大方，布局整齐，视觉效果好。四、全厂灯具优化方案1、全厂照明灯具显色性优化方案全厂照明灯具显色性优化均大于75为保证生产人员对现场设备色彩（如各种运行指示灯等）的正确判断和整体视觉效果统一，全厂所有区域照明灯具显色性Ra均大于75，具体优化如下：（1）原有设计中将全厂所有区域（含主厂房、化水区域、输煤区域等）的显色指数Ra小于60的普通金卤灯优化为显色指数大于75的新型金卤灯。（2）将全厂路灯中的显色指数Ra小于30的高压钠灯优化为显色指数Ra大于90的LED路灯和显色指数大于75的新型金卤灯。（3）将全厂所有区域（含：办公区域、配电间等）的显色指数Ra小于70的荧光灯优化为显色指数Ra大于90的新型荧光灯。（4）将锅炉区域照明灯具采用显色指数Ra大于80...
