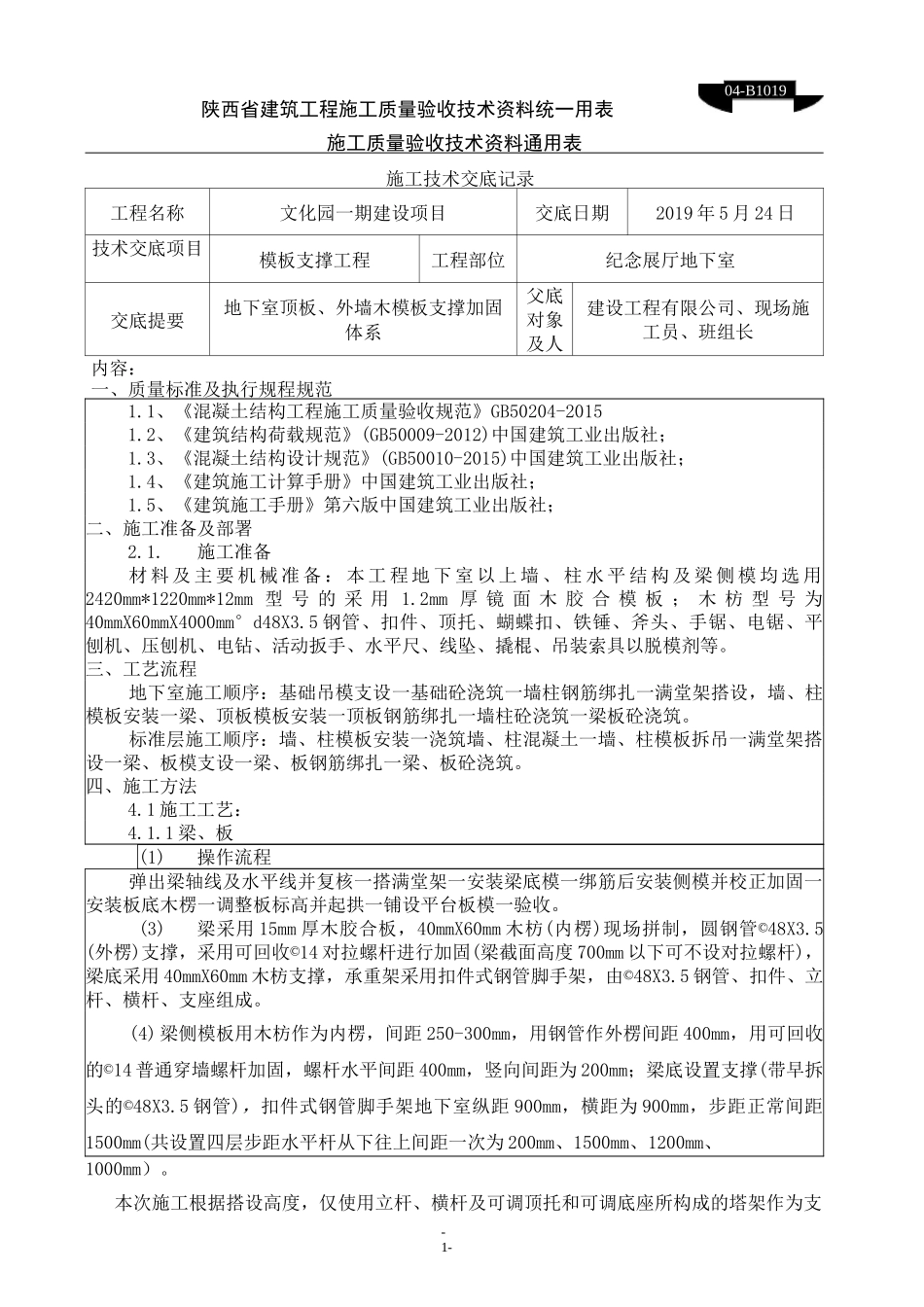

-1-施工质量验收技术资料通用表施工技术交底记录工程名称文化园一期建设项目交底日期2019年5月24日技术交底项目模板支撑工程工程部位纪念展厅地下室交底提要地下室顶板、外墙木模板支撑加固体系父底对象及人建设工程有限公司、现场施工员、班组长内容：一、质量标准及执行规程规范1.1、《混凝土结构工程施工质量验收规范》GB50204-20151.2、《建筑结构荷载规范》(GB50009-2012)中国建筑工业出版社；1.3、《混凝土结构设计规范》(GB50010-2015)中国建筑工业出版社；1.4、《建筑施工计算手册》中国建筑工业出版社；1.5、《建筑施工手册》第六版中国建筑工业出版社；二、施工准备及部署2.1.施工准备材料及主要机械准备：本工程地下室以上墙、柱水平结构及梁侧模均选用2420mm*1220mm*12mm型号的采用1.2mm厚镜面木胶合模板；木枋型号为40mmX60mmX4000mm°d48X3.5钢管、扣件、顶托、蝴蝶扣、铁锤、斧头、手锯、电锯、平刨机、压刨机、电钻、活动扳手、水平尺、线坠、撬棍、吊装索具以脱模剂等。三、工艺流程地下室施工顺序：基础吊模支设一基础砼浇筑一墙柱钢筋绑扎一满堂架搭设，墙、柱模板安装一梁、顶板模板安装一顶板钢筋绑扎一墙柱砼浇筑一梁板砼浇筑。标准层施工顺序：墙、柱模板安装一浇筑墙、柱混凝土一墙、柱模板拆吊一满堂架搭设一梁、板模支设一梁、板钢筋绑扎一梁、板砼浇筑。四、施工方法4.1施工工艺：4.1.1梁、板(1)操作流程弹出梁轴线及水平线并复核一搭满堂架一安装梁底模一绑筋后安装侧模并校正加固一安装板底木楞一调整板标高并起拱一铺设平台板模一验收。(3)梁采用15mm厚木胶合板，40mmX60mm木枋(内楞)现场拼制，圆钢管©48X3.5(外楞)支撑，采用可回收©14对拉螺杆进行加固(梁截面高度700mm以下可不设对拉螺杆)，梁底采用40mmX60mm木枋支撑，承重架采用扣件式钢管脚手架，由©48X3.5钢管、扣件、立杆、横杆、支座组成。(4)梁侧模板用木枋作为内楞，间距250-300mm，用钢管作外楞间距400mm，用可回收的©14普通穿墙螺杆加固，螺杆水平间距400mm，竖向间距为200mm；梁底设置支撑(带早拆头的©48X3.5钢管)，扣件式钢管脚手架地下室纵距900mm，横距为900mm，步距正常间距1500mm(共设置四层步距水平杆从下往上间距一次为200mm、1500mm、1200mm、1000mm）。本次施工根据搭设高度，仅使用立杆、横杆及可调顶托和可调底座所构成的塔架作为支陕西省建筑工程施工质量验收技术资料统一用表04-B1019-2-撑，横杆通过扣件形成一个整体。（1）满堂脚手架搭设高度为4.5m（净高度4.25m）:立杆纵横距0.9m,特殊部位根据柱、或者梁尺寸调整且间距不宜大于0.9m，步距不宜超过1.2m，技术规范要求支架架体四周外立面向内的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应在架体内部区域每隔3跨由底至顶纵、横向均设置竖向斜杆或采用扣件钢管搭设的剪刀撑。（2）当模板支架搭设成无侧向拉结的独立塔状的支架时，架体每侧均应设置竖向剪刀撑。等有扭转要求时，在顶层应增设水平剪刀撑。（3）模板支架可调托伸出顶层水平杆的自由长度严禁超过500mm，且丝杆外漏长度严禁超过200mm，可调托底插入立杆长度不得小于150mm。（4）模板支架宜与周围已建成的结构进行可靠的连接；（5）梁模安装、拆除要求①模板支撑钢管必须在楼面上垫木方；②钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固；③根据梁跨度，决定顶板模板起拱大小：V4m不考虑起拱，4mWLV6m起拱10mm，±6m的起拱15mm，悬挑超过2m时，按1/500起拱；④梁侧设置斜向支撑，早拆头，对称斜向加固（尽量取45°）。⑤平台模板采用木胶合板现场散拼，模板支撑采用钢管满堂脚手架体系。板底用40mmX60mm木枋作内楞，内楞的轴线间距为250mm；承重架采用扣件式钢管满堂脚手架，由扣件、立杆、横杆、支座组成，采用©48X3.5钢管，板模构造如图2所示：模板支架立面图4.1.1地下室墙、柱模板地下室墙模板采用15mm厚木胶合板，40mmX60mm木枋（内楞）现场拼制，圆钢管©48X3.5（外楞）支撑，采用可回收©14@500mm对拉止水螺栓钢管斜支撑加固，梁底采用40mmX60mm木枋支撑，承重架采用扣件式钢管脚手架，由©4...
