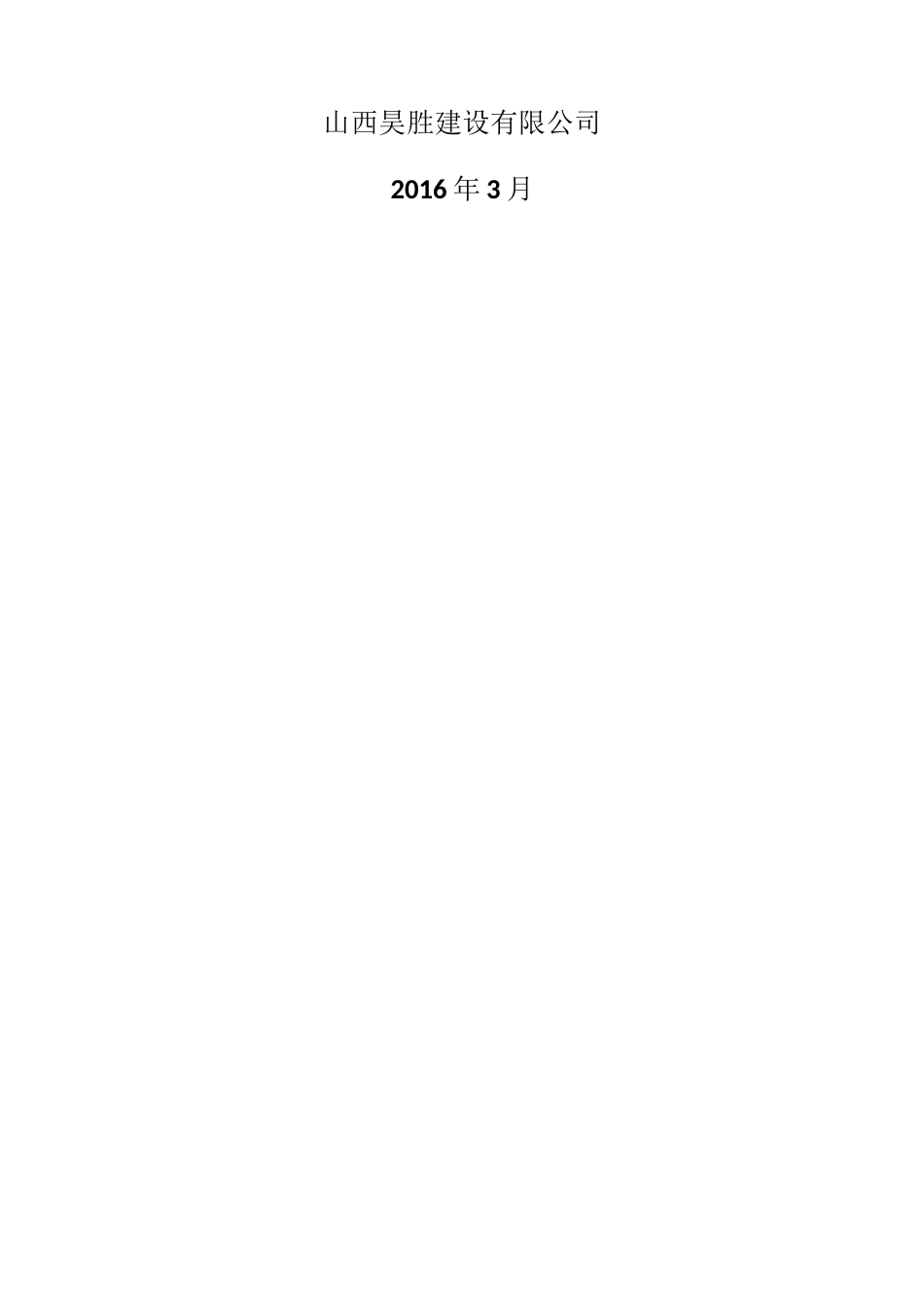

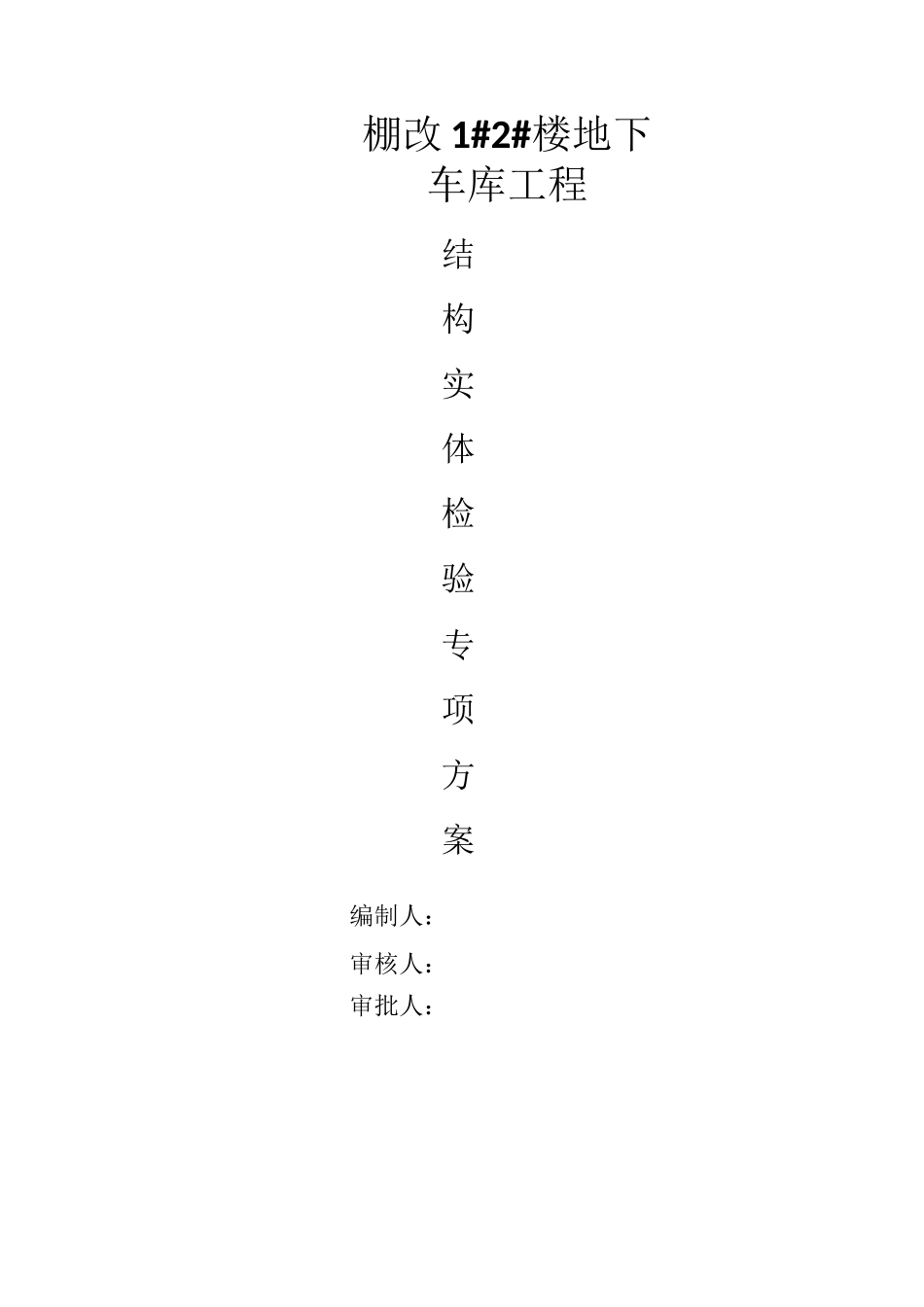

棚改1#2#楼地下车库工程结构实体检验专项方案编制人：审核人：审批人：山西昊胜建设有限公司2016年3月一、工程概况及现场情况说明1、工程概况1.1工程名称：棚改1#2#楼地下车库工程1.2工程地址：太原市和平南路小井峪南街1.3建设单位：山西尚隆房地产开发有限公司1.4设计单位：太原市建筑设计研究院。1.5勘察单位：山西春晖岩土工程科技有限公司1.6工程概况及周边环境条件本项目为小井峪街32号干打垒前进小区三期工程。拟建场地位于太原市万柏林区小井峪街南侧。东、西临规划城市支路。基地东西总长约200米，南北总宽约100米，呈近似长方形。东北侧为大众中学宿舍区，南侧为前进西小区。该地段属于太原市区范围，周边市政道路环绕，交通便利，水、电、气、暖、通讯等公用设施齐全。本项目项目总用地面积：18322.18m2,净用地面积：17232.68m2。本工程为地下车库，功能为平时地下汽车库（双层升降横移式机械停车位）、设备用房，战时核6级常6级甲类二等人员掩蔽所。二、编制依据1、《建筑工程施工质量统一验收标准》GB50300-20132、《混凝土结构工程施工质量验收规范》GB50204-20153、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-20114、《混凝土中钢筋检测技术规程》JGJ/152-20085、《优质结构施工质量评价标DGJ32/TJ04-6.1各部位混凝土设计标号项目名称构件部位混凝土强度等级备注筏板、基础梁C35P6抗渗混凝土框架柱、挡土墙、剪力墙C35地下车库板、梁C30地下一层顶板、挡坡道、楼梯C30土墙采用P6康摄过梁、构造柱C25年混凝土混凝土垫层C156.2楼板设计厚度部位顶板厚度基础底板厚度设计厚度（mm）400~450(mm)300~500(mm)6.3钢筋保护层厚度环境类别板、墙、壳梁、柱、杆基础梁（顶面和侧面）二a202525注：基础底板的钢筋最小保护层厚度50mm、基础底板顶筋25mm，挡土墙迎水面保护层厚度：50mm三、结构实体检验的组织程序1、由施工单位编制结构实体检验专项方案，报监理单位审核批准后实施。2、监理单位对检测机构及人员的相应资质、资格进行审核确认。3、监理单位应见证结构实体检验。包括见证取样，参与取样数量、部位的确定，监督检测试验过程，审核检验结果等。4、检测机构完成结构实体检验后出具完成的结构试题检验报告。5、检验记录和报告经监理单位审核确认后由施工单位负责人归档。四、混凝土结构实体检验工作的内容1、混凝土强度按《混凝土结构工程施工质量验收规范》GB50204-2015规定制作结构实体同条件养护试块，试件强度可作为检验结构实体混凝土强度的依据；当未留置同条件养护试件、同条件养护试件强度不合格或现场试件养护条件不规范时，应采用回弹-取芯法进行检验。同条件养护试件的取样和留置均按照《混凝土结构工程施工质量验收规范》GB50204-2015附录C的要求执行。混凝土强度检验时的等效养护龄期可取日平均温度逐日累计达到600°C.d时所对定的龄期，且不小于14d。冬季施工可根据实际养护温度确定日平均温度。2、钢筋的混凝土保护层厚度（1）检验的构件类型和数量悬挑构件之外的梁板类构件，应各抽取数量的2%且不小于5个构件进行检验。悬挑梁应抽取构件数量的5%且不小于10个构件进行检验，当悬挑数量少于10个时，应全数检验。（2）梁、板类构件纵横向受力钢筋的保护层厚度应分别进行验收，并应符合下列规定：当全部钢筋保护层厚度检验的合格率为90%及以上时，可判定为合格。当全部钢筋保护层厚度检验的合格率小于90%但不小于80%时，可再抽取相同数量的构件进行检验。当两次抽样总和计算的合格率为90%及以上时，仍可判断为合格。每次抽样检验结果中不合格点的最大偏差均不应大于《混凝土结构工程施工质量验收规范》GB50204-2015附录F.0.4条规定允许偏差的1.5倍。超过此极限偏差限值的构件必须采取处理措施，否则不能验收。3、结构位置和尺寸偏差项目结构位置和尺寸偏差检验项目应在监理单位见证下由施工单位完成。主要检验项目应包括：截面尺寸（柱截面、墙厚、板厚、梁高）、层高、柱、墙垂直度、柱墙轴线位置偏差等。（1）位置与尺寸偏差检验构件的选取应均匀分布，并应符合下列规定：梁、柱应抽取构件数量的1%，且不应小于3个构件。墙、板应按有代表性的自然间...
