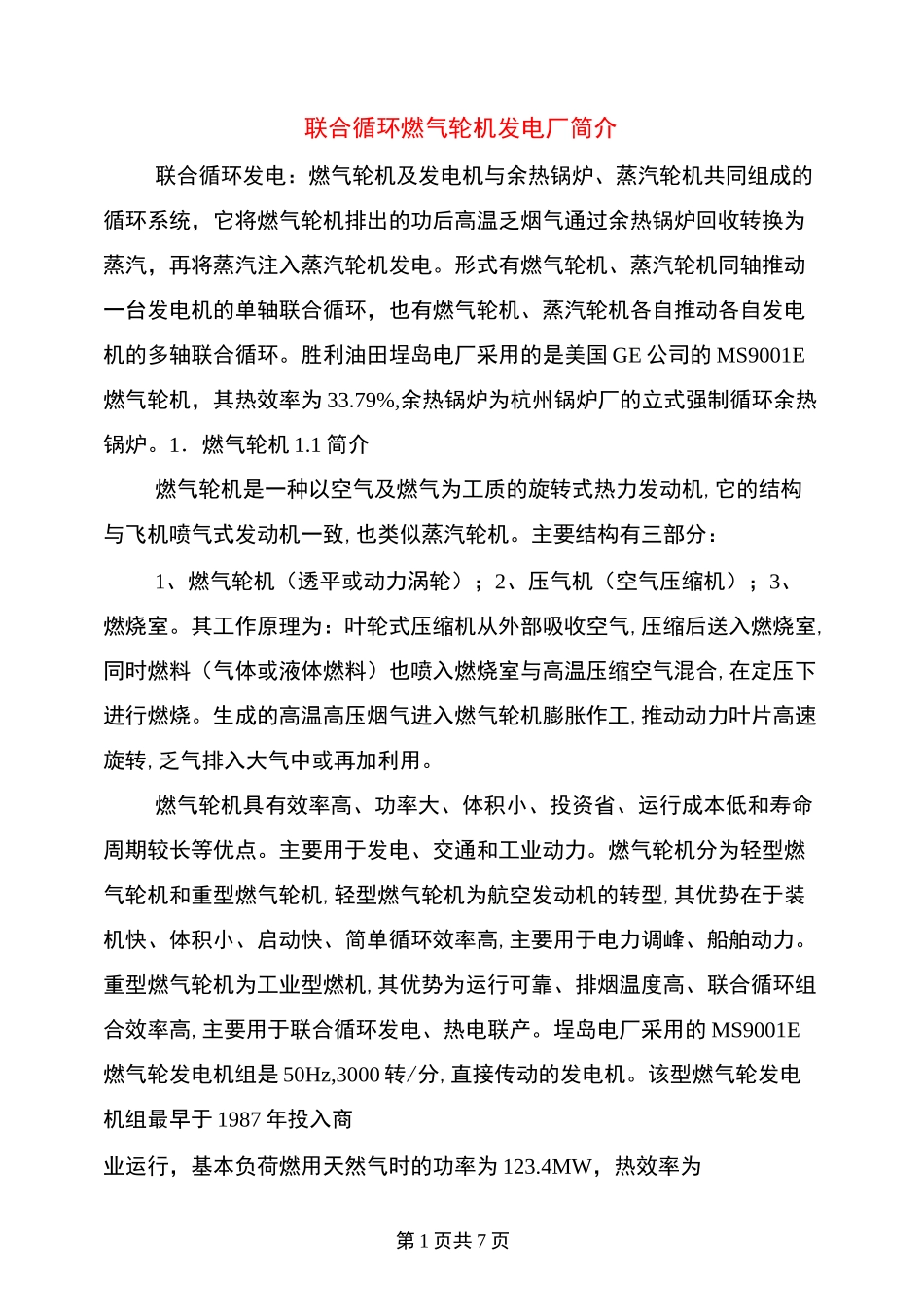

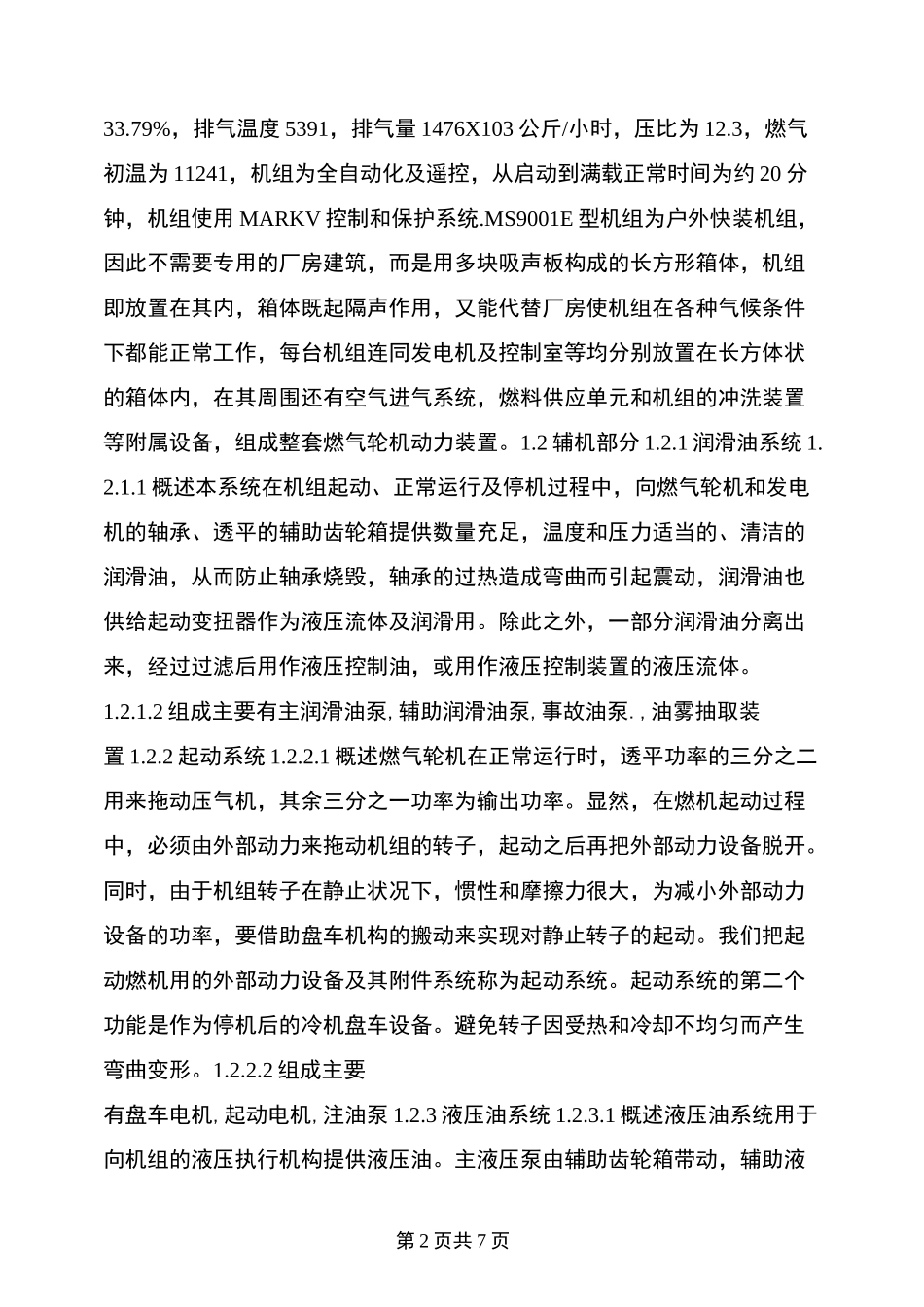

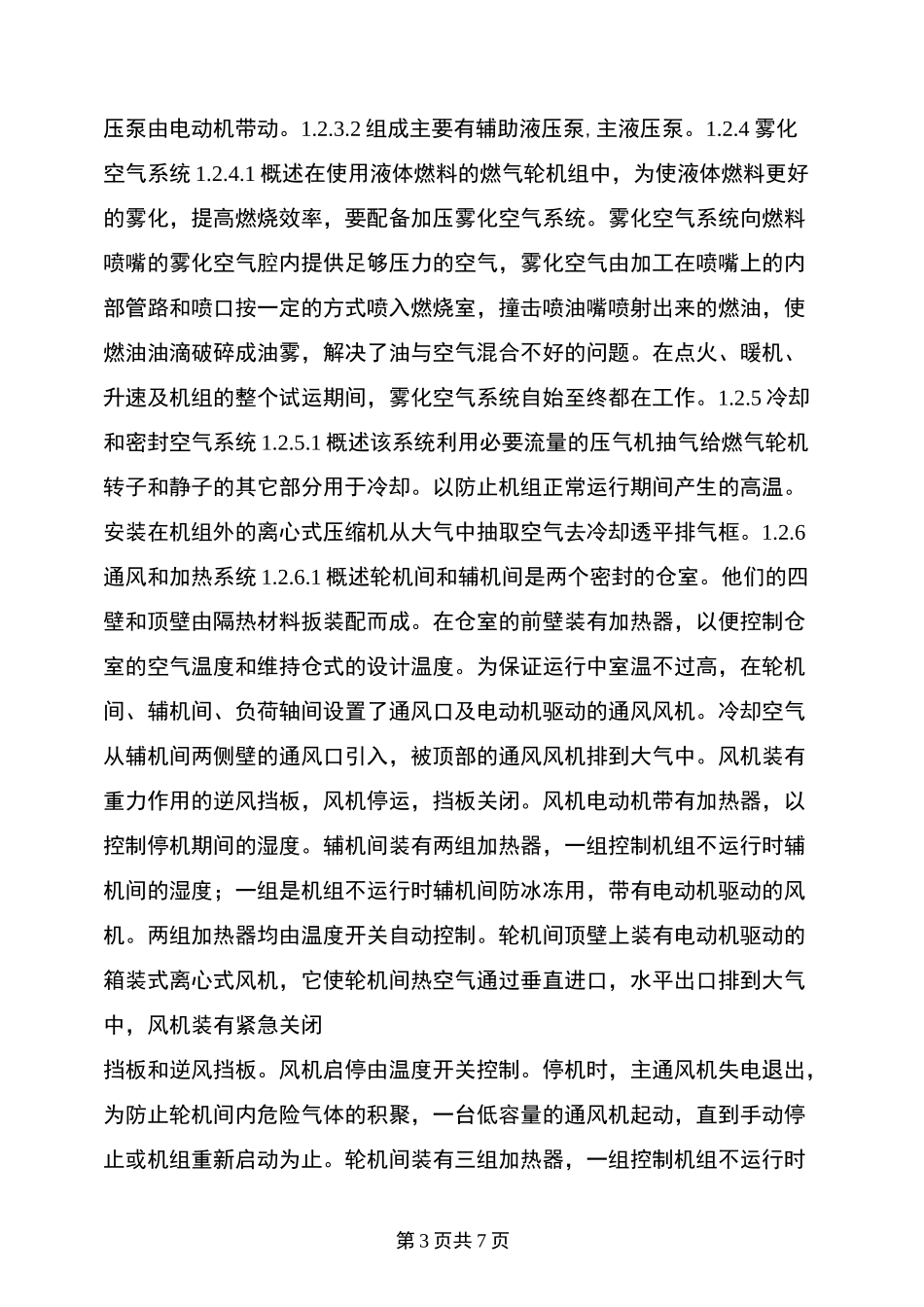

第1页共7页联合循环燃气轮机发电厂简介联合循环发电：燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电。形式有燃气轮机、蒸汽轮机同轴推动一台发电机的单轴联合循环，也有燃气轮机、蒸汽轮机各自推动各自发电机的多轴联合循环。胜利油田埕岛电厂采用的是美国GE公司的MS9001E燃气轮机，其热效率为33.79%,余热锅炉为杭州锅炉厂的立式强制循环余热锅炉。1．燃气轮机1.1简介燃气轮机是一种以空气及燃气为工质的旋转式热力发动机,它的结构与飞机喷气式发动机一致,也类似蒸汽轮机。主要结构有三部分：1、燃气轮机（透平或动力涡轮）；2、压气机（空气压缩机）；3、燃烧室。其工作原理为：叶轮式压缩机从外部吸收空气,压缩后送入燃烧室,同时燃料（气体或液体燃料）也喷入燃烧室与高温压缩空气混合,在定压下进行燃烧。生成的高温高压烟气进入燃气轮机膨胀作工,推动动力叶片高速旋转,乏气排入大气中或再加利用。燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。主要用于发电、交通和工业动力。燃气轮机分为轻型燃气轮机和重型燃气轮机,轻型燃气轮机为航空发动机的转型,其优势在于装机快、体积小、启动快、简单循环效率高,主要用于电力调峰、船舶动力。重型燃气轮机为工业型燃机,其优势为运行可靠、排烟温度高、联合循环组合效率高,主要用于联合循环发电、热电联产。埕岛电厂采用的MS9001E燃气轮发电机组是50Hz,3000转/分,直接传动的发电机。该型燃气轮发电机组最早于1987年投入商业运行，基本负荷燃用天然气时的功率为123.4MW，热效率为第2页共7页33.79%，排气温度5391，排气量1476X103公斤/小时，压比为12.3，燃气初温为11241，机组为全自动化及遥控，从启动到满载正常时间为约20分钟，机组使用MARKV控制和保护系统.MS9001E型机组为户外快装机组，因此不需要专用的厂房建筑，而是用多块吸声板构成的长方形箱体，机组即放置在其内，箱体既起隔声作用，又能代替厂房使机组在各种气候条件下都能正常工作，每台机组连同发电机及控制室等均分别放置在长方体状的箱体内，在其周围还有空气进气系统，燃料供应单元和机组的冲洗装置等附属设备，组成整套燃气轮机动力装置。1.2辅机部分1.2.1润滑油系统1.2.1.1概述本系统在机组起动、正常运行及停机过程中，向燃气轮机和发电机的轴承、透平的辅助齿轮箱提供数量充足，温度和压力适当的、清洁的润滑油，从而防止轴承烧毁，轴承的过热造成弯曲而引起震动，润滑油也供给起动变扭器作为液压流体及润滑用。除此之外，一部分润滑油分离出来，经过过滤后用作液压控制油，或用作液压控制装置的液压流体。1.2.1.2组成主要有主润滑油泵,辅助润滑油泵,事故油泵.,油雾抽取装置1.2.2起动系统1.2.2.1概述燃气轮机在正常运行时，透平功率的三分之二用来拖动压气机，其余三分之一功率为输出功率。显然，在燃机起动过程中，必须由外部动力来拖动机组的转子，起动之后再把外部动力设备脱开。同时，由于机组转子在静止状况下，惯性和摩擦力很大，为减小外部动力设备的功率，要借助盘车机构的搬动来实现对静止转子的起动。我们把起动燃机用的外部动力设备及其附件系统称为起动系统。起动系统的第二个功能是作为停机后的冷机盘车设备。避免转子因受热和冷却不均匀而产生弯曲变形。1.2.2.2组成主要有盘车电机,起动电机,注油泵1.2.3液压油系统1.2.3.1概述液压油系统用于向机组的液压执行机构提供液压油。主液压泵由辅助齿轮箱带动，辅助液第3页共7页压泵由电动机带动。1.2.3.2组成主要有辅助液压泵,主液压泵。1.2.4雾化空气系统1.2.4.1概述在使用液体燃料的燃气轮机组中，为使液体燃料更好的雾化，提高燃烧效率，要配备加压雾化空气系统。雾化空气系统向燃料喷嘴的雾化空气腔内提供足够压力的空气，雾化空气由加工在喷嘴上的内部管路和喷口按一定的方式喷入燃烧室，撞击喷油嘴喷射出来的燃油，使燃油油滴破碎成油雾，解决了油与空气混合不好的问题。在点火、暖机、升速及机组的整个试运期间，雾化空气系统自始至终都在工作。1.2.5冷却和密封...
