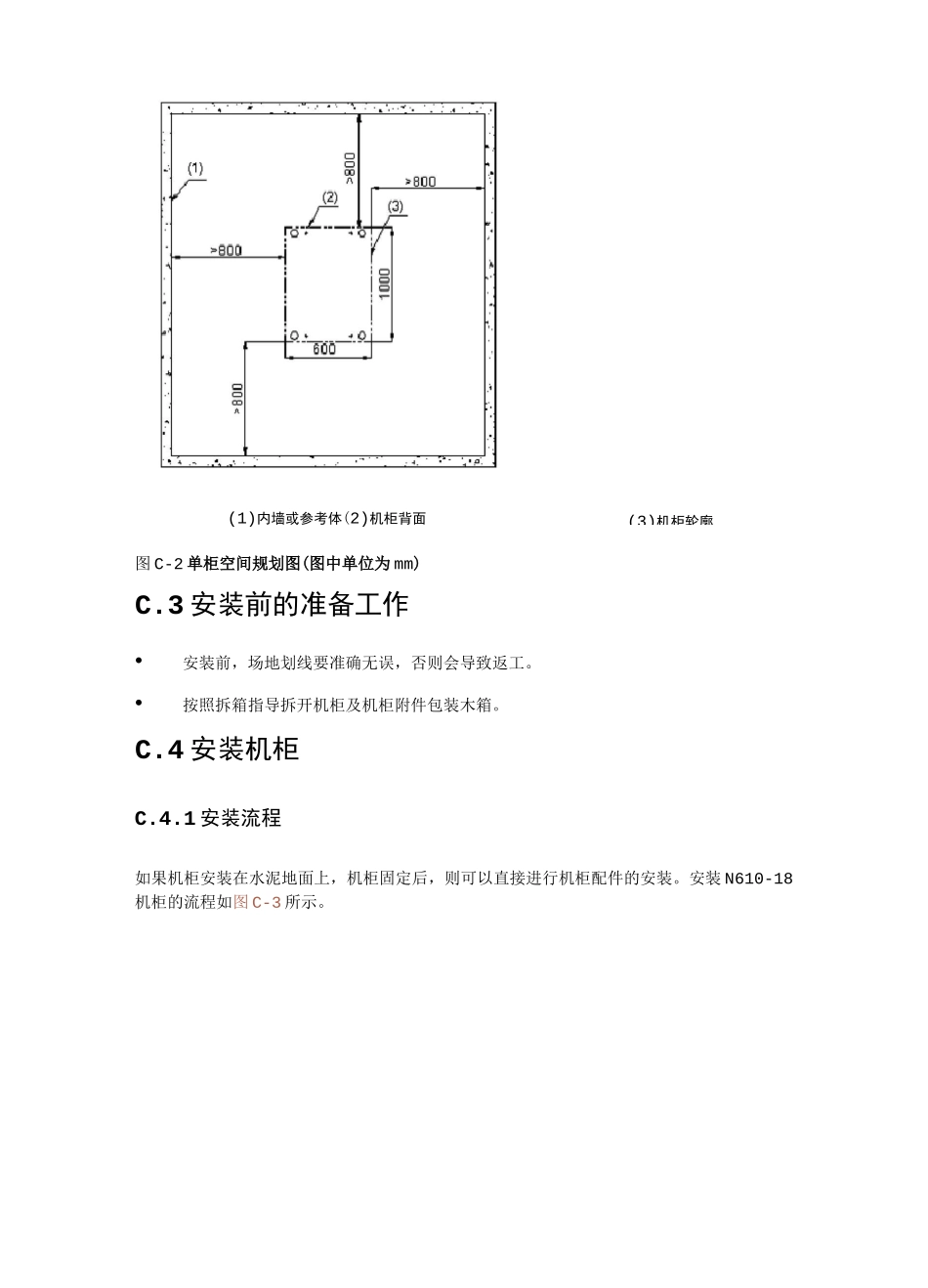

机柜安装步骤及注意事项在各种项目中，机房设备是必不可少的，而机柜又是其中的主要设备之一。下面就机柜的安装举例如下：N610-18机柜安装，如图C-1所示。N610-18机柜的外型尺寸为：高X宽X深=1800mmX600mmX1000mm。图C-1N610-18机柜外形图C.2机柜安装规划在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于0.8米，机房的净高不能小于2.5米。图C-2为机柜的空间规划图。(3)机柜轮廓(1)内墙或参考体(2)机柜背面图C-2单柜空间规划图(图中单位为mm)C.3安装前的准备工作•安装前，场地划线要准确无误，否则会导致返工。•按照拆箱指导拆开机柜及机柜附件包装木箱。C.4安装机柜C.4.1安装流程如果机柜安装在水泥地面上，机柜固定后，则可以直接进行机柜配件的安装。安装N610-18机柜的流程如图C-3所示。图C-3在水泥地面上安装机柜的流程C.4.2机柜就位将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记EQ说明：机柜前后面识别方法：有走线盒的一方为机柜的后面。C.4.3机柜水平调整在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。图C-4所示为机柜地脚锁紧示意图。(1)机柜下围框(2)机柜锁紧螺母(3)机柜地脚(4)压板锁紧螺母图C-4机柜地脚锁紧示意图C.4.4安装机柜配件1.机柜配件安装流程机柜配件安装包括机柜门、机柜铭牌和机拒门接地线的安装，流程如图C-5所示。图C-5机柜配件安装流程2.安装前确认•机柜已经固定；设备已经在机柜上安装完毕；电缆已经安装完毕。3.安装机柜门机柜前后门相同，都是由左门和右门组成的双开门结构。如图C-6所示。(1)机柜(2)机柜前门(3)机柜后门图C-6机柜前后门示意图机柜门可以作为机柜内设备的电磁屏蔽层，保护设备免受电磁干扰。另一方面，机柜门可以避免设备暴露外界，防止设备受到破坏。机柜前后门的安装示意图如图C-7所示，安装步骤如下：(1)将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。(2)用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。(3)松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。(4)按照上面步骤，完成其它机柜门的安装。(1)安装门的顶部轴销放大示意图(2)顶部轴销(3)机柜上门楣(4)安装门的底部轴销放大示意图(5)底部轴销图C-7前后门安装示意图EQ说明：•活动轴销在出厂前已安装在门板上，在现场安装的时候不用再装。•机柜同侧左右两扇门完成安装后,它们与门楣的之间的缝隙可能不均匀，这时需要调整两者之间的间隙。调解方法：在图C-7中机柜的下围框轴销孔和机柜门下端轴销之间增加垫片(机柜门包装中自带)。4.安装机柜铭牌(1)取出机柜铭牌，如图C-8所示。图C-8机柜铭牌示意图(2)撕去铭牌背面的贴纸，将铭牌粘贴在机柜前门左侧门上部的长方形凹块位置，如图C-9所示。(1)铭牌粘贴位置(2)前门左侧门放大示意图图C-9铭牌粘贴位置示意图5.安装机柜门接地线机柜前后门安装完成后，需要在其下端轴销的位置附近安装门接地线，使机柜前后门可靠接地。门接地线连接门接地点和机柜下围框上的接地螺钉，如图C-10所示。(1)机柜侧门(5)机柜下围框(2)机柜侧门接地线(6)机柜下围框接地点(3)侧门接地点(7)下围框接地线(4)门接地线(8)机柜接地条图C-10机柜门接地线安装前示意图(1)安装门接地线前，先确认机柜前后门已经完成安装。(2)旋开机柜某一扇门下部接地螺柱上的螺母。(3)将相邻的门接地线(一端与机柜下围框连接，一端悬空)的自由端套在该门的接地螺柱上。(4)装上螺母，然后拧紧，如图C-11所示，完成一条门接地线的安装。(5)按照上面步骤的顺序，完成另外3扇门接地线的安装。(1)机柜前/(2)侧门接地(3)侧门接地(4)前/后门(5)门接地线后门线点接地点(6)机柜下围(7)下围框接(8)下围框接(9)机柜接地(10)机柜侧框地点地线条门图C-11机柜门接地线安装后示意图&说明：对于自购机柜，机柜到机房接地的接地线要求采用标称截面积不小于6mm2的黄绿...
