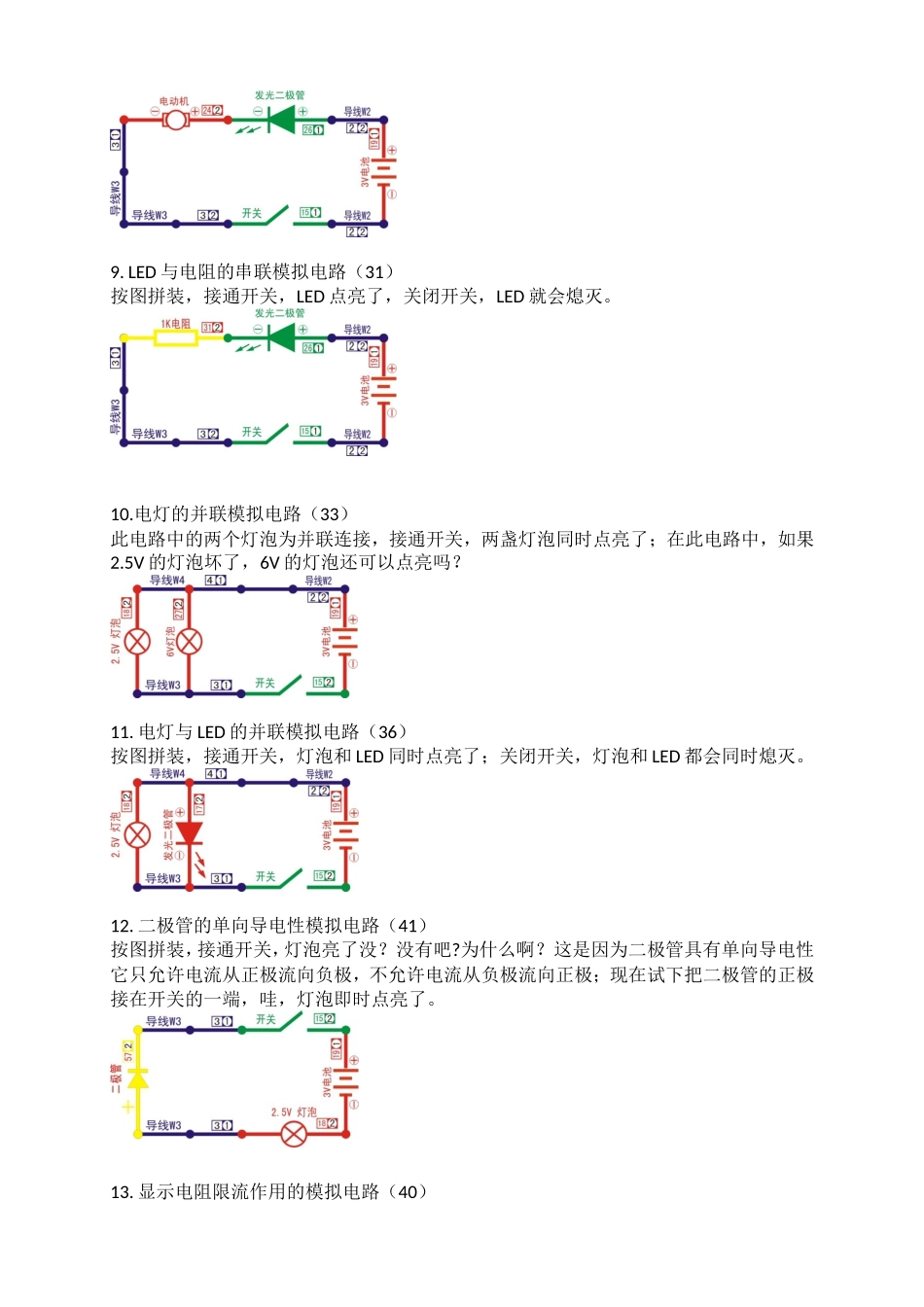

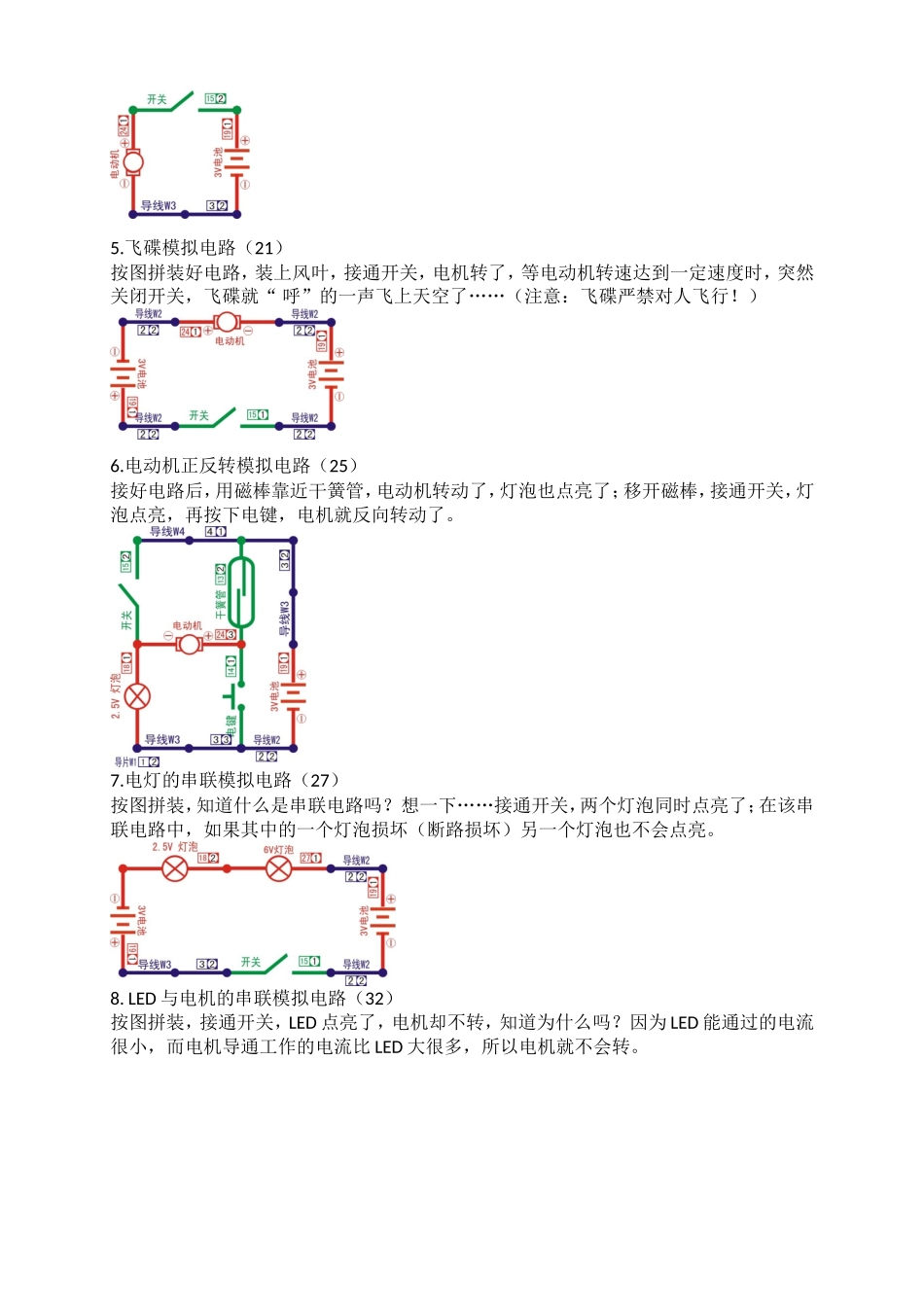

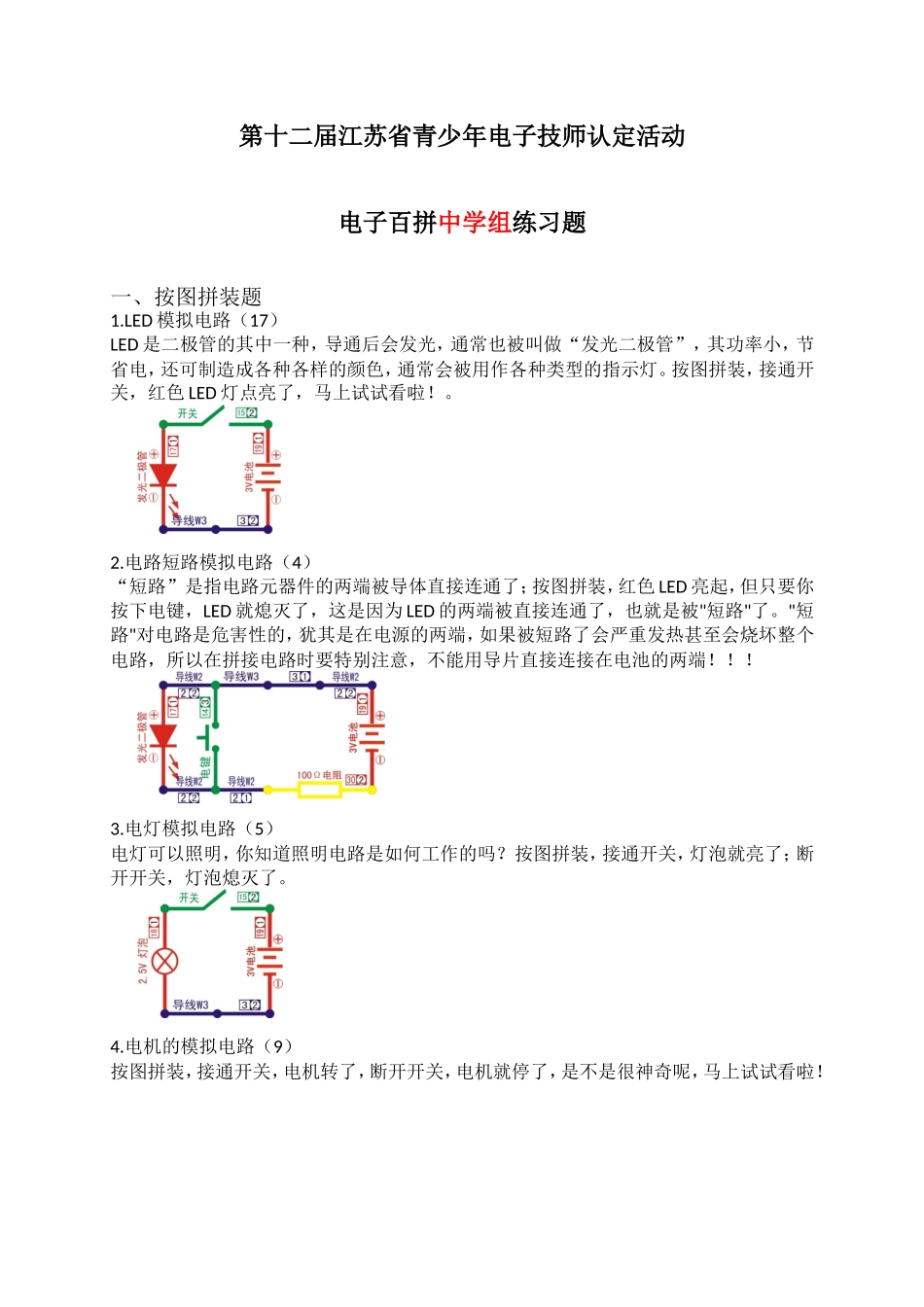

第十二届江苏省青少年电子技师认定活动电子百拼中学组练习题一、按图拼装题1.LED模拟电路（17）LED是二极管的其中一种，导通后会发光，通常也被叫做“发光二极管”，其功率小，节省电，还可制造成各种各样的颜色，通常会被用作各种类型的指示灯。按图拼装，接通开关，红色LED灯点亮了，马上试试看啦！。2.电路短路模拟电路（4）“短路”是指电路元器件的两端被导体直接连通了；按图拼装，红色LED亮起，但只要你按下电键，LED就熄灭了，这是因为LED的两端被直接连通了，也就是被"短路"了。"短路"对电路是危害性的，犹其是在电源的两端，如果被短路了会严重发热甚至会烧坏整个电路，所以在拼接电路时要特别注意，不能用导片直接连接在电池的两端！！！3.电灯模拟电路（5）电灯可以照明，你知道照明电路是如何工作的吗？按图拼装，接通开关，灯泡就亮了；断开开关，灯泡熄灭了。4.电机的模拟电路（9）按图拼装，接通开关，电机转了，断开开关，电机就停了，是不是很神奇呢，马上试试看啦！5.飞碟模拟电路（21）按图拼装好电路，装上风叶，接通开关，电机转了，等电动机转速达到一定速度时，突然关闭开关，飞碟就“呼”的一声飞上天空了……（注意：飞碟严禁对人飞行！）6.电动机正反转模拟电路（25）接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮了；移开磁棒，接通开关，灯泡点亮，再按下电键，电机就反向转动了。7.电灯的串联模拟电路（27）按图拼装，知道什么是串联电路吗？想一下……接通开关，两个灯泡同时点亮了；在该串联电路中，如果其中的一个灯泡损坏（断路损坏）另一个灯泡也不会点亮。8.LED与电机的串联模拟电路（32）按图拼装，接通开关，LED点亮了，电机却不转，知道为什么吗？因为LED能通过的电流很小，而电机导通工作的电流比LED大很多，所以电机就不会转。9.LED与电阻的串联模拟电路（31）按图拼装，接通开关，LED点亮了，关闭开关，LED就会熄灭。10.电灯的并联模拟电路（33）此电路中的两个灯泡为并联连接，接通开关，两盏灯泡同时点亮了；在此电路中，如果2.5V的灯泡坏了，6V的灯泡还可以点亮吗？11.电灯与LED的并联模拟电路（36）按图拼装，接通开关，灯泡和LED同时点亮了；关闭开关，灯泡和LED都会同时熄灭。12.二极管的单向导电性模拟电路（41）按图拼装，接通开关，灯泡亮了没？没有吧?为什么啊？这是因为二极管具有单向导电性它只允许电流从正极流向负极，不允许电流从负极流向正极；现在试下把二极管的正极接在开关的一端，哇，灯泡即时点亮了。13.显示电阻限流作用的模拟电路（40）电阻在电路中只要是起限流的作用，是用来保护电路中元器件的。按图拼装，接通开关LED点亮了，但却很暗，这是因为电阻在电路中限制了LED的电流量；只要你用手按下电键片，LED就变得更亮了，这是因为电流绕开了电阻，直接从电键通过了，电路中的电阻越小，允许通过的电流越大，LED就越亮，这就是电阻的限流作用。14.电灯、LED、电动机的串联模拟电路（49）按图拼装，合上开关，电路有什么现象呀？只有红色LED点亮，而灯泡与电动机都因为电路中只有较小的电流而不能工作;你试试用6V电池组看看电路有什么现象……15.电灯、电动机、LED三者并联模拟电路（56）按图拼装，接通开关，LED与灯泡同时点亮，电动机也转了；如果LED坏了，灯泡和电动机还可以工作吗？可以的，想想为什么会这样？16.电灯、LED、电动机三者混联模拟电路（61）请按图拼装，此电路中，灯泡与LED串联后，再与电动机并联，这样的连接方式称之为混联；接通开关，电机和LED都工作了，灯泡怎么不亮的？原来灯泡和LED是串联连接的，通过灯泡的电流太小不能使其点亮。17.变光灯模拟电路（76）按图拼装，接通开关，灯泡亮了，电动机转动，试按下电键，灯泡的亮度变亮了，电动机停止转动了，知道这是为什么吗？18.正反向互转电扇变光灯模拟电路（92）按图拼装，装上风叶，接通开关，灯泡点亮了，扇叶按顺时针方向正向转动；这时，只要你用手按电键片，灯泡会变得更亮，而扇叶会变成逆时针反向转动，且转速更快；松开电键盘片，扇叶又会往正向转动了，再按下电键片,……扇叶会不停地来回转动，是不是很有意思呢...
