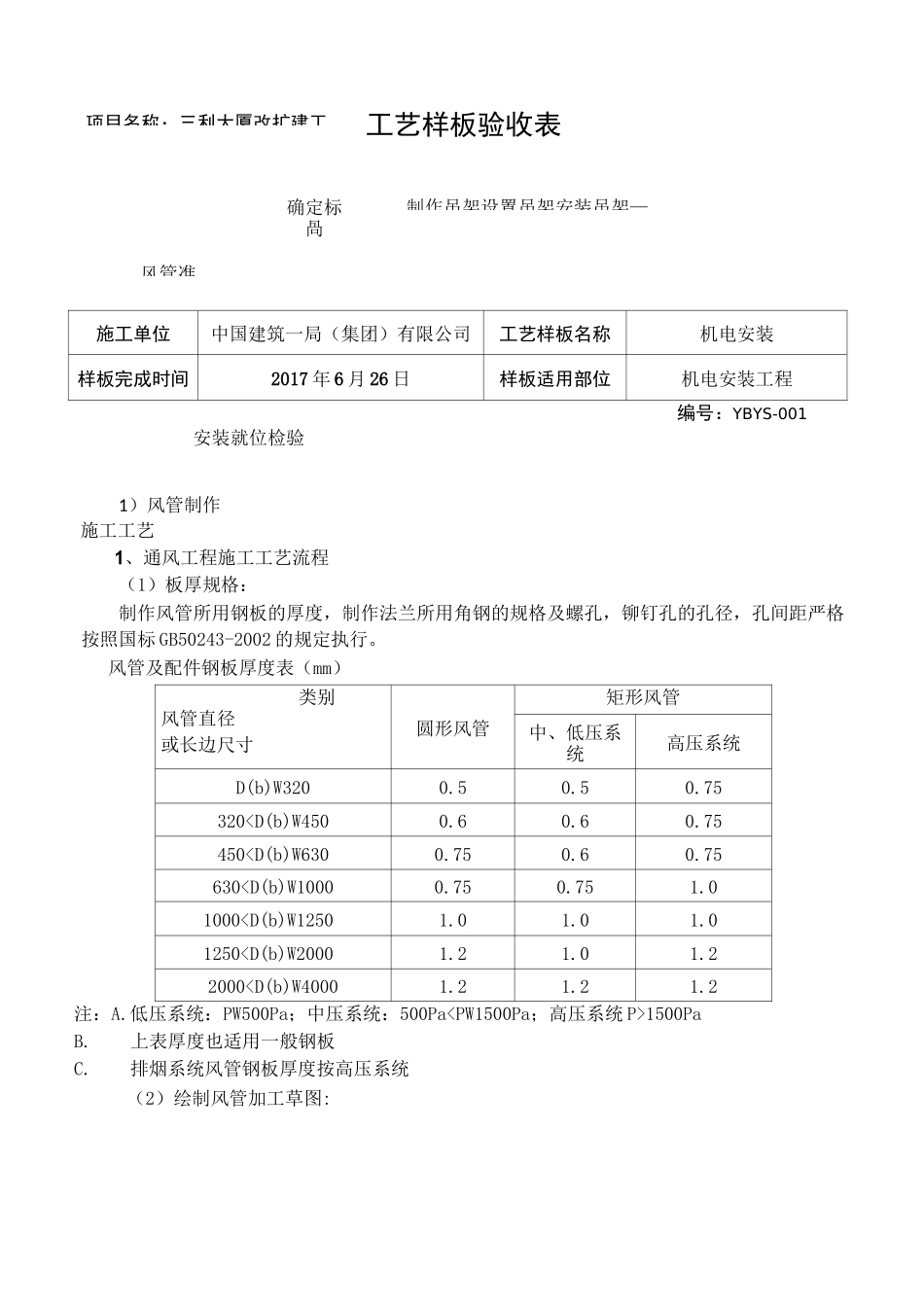

项目名称：三利大厦改扩建工风管准确定标咼制作吊架设置吊架安装吊架—工艺样板验收表施工单位中国建筑一局（集团）有限公司工艺样板名称机电安装样板完成时间2017年6月26日样板适用部位机电安装工程安装就位检验1）风管制作（1）板厚规格：制作风管所用钢板的厚度，制作法兰所用角钢的规格及螺孔，铆钉孔的孔径，孔间距严格按照国标GB50243-2002的规定执行。风管及配件钢板厚度表（mm）类别风管直径或长边尺寸圆形风管矩形风管中、低压系统高压系统D(b)W3200.50.50.753201500PaB.上表厚度也适用一般钢板C.排烟系统风管钢板厚度按高压系统（2）绘制风管加工草图:编号：YBYS-001施工工艺1、通风工程施工工艺流程绘制系统分解图下料机械流水制作法兰连接对系统进行分卜按分解编号钢板开平角钢法兰类编号进行放样下料压筋结合结构确定标注尺寸角钢法兰各分解节风管剪切制作制作尺寸咬口铆接角钢对分解各节风法兰管进行编号折边翻边合缝编号、检对应分解图对成型风管进行根据施工图纸及现场实际情况（风管标高、走向及与其它专业协调情况），按风管的系统绘制出加工草图，并按系统编号进入制作与安装。（3）生产流程风管制作工艺流程如下共板法兰2）风管安装（1）采用共板法兰连接方式，连接处垫料采用阻燃8501密封胶带矩形风管支吊架布置按照下表执行。风管长边b（mm）吊杆直径（mm）吊架规格角钢（mm）槽钢（mm）0VbW400©8Z25X3—400VbW1250©8Z30X3—1250VbW2000©10Z40X4—2000VbW2500©10Z50X5—b>2500©12—[64X40X4.8风管支吊架一部分采用槽钢联合支架，另一部分采用通丝吊杆与方形调整器相结合的方式，调整器上下加螺母垫片锁紧，横担采用40*4角钢，风管与横担连接处采用3cm垫木。2、空调水施工工艺流程工艺流程：断管一清理一套丝一连接一清理一防腐1）支架制作与安装支架采用10#槽钢双层门型支架，外刷灰色防锈漆，根据BIM排布，确定管道标高及位置，采用10#槽钢联合支架，由8颗10#膨胀螺栓固定在顶板或梁上，2）管道安装①钢管切割时应保持切割片与管道垂直。衬塑钢管等复合钢管切割不能采用砂轮切割机或套丝机切割，应采用手锯、电动带锯或厂家配套的专用切割机，切断口应进行必要的胶粘补塑与防腐处理。②使用专用锉刀将毛刺完全除净，并在管口端面形成一定坡面。③加工管螺纹的套丝机必须带有自动度量设备，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。加工次数为1〜4次不等。管径15~32mm套2次；管径40~50mm套3次；管径70mm以上套3~4次；④螺纹连接时，填料采用白厚漆麻丝或四氟乙烯生料带，顺时针顺缠绕方向一次拧紧，不得回拧，紧后留有螺纹2-3圈；生活给水不采用白厚漆；不建议采用液态生料带。⑤管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理;防腐油漆应延伸至丝扣外1cm,成整齐环状；3）阀门安装3、消防工程施工工艺1）消火栓干管安装施工前根据现场情况对施工图进行复核，核对各管道的坐标，标高是否有交叉或排列位置不当的现象。管道材料及连接DN50及以下采用丝扣连接，DN50及以上采用卡箍式连接螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。当管道变径时，应采用异径管；在管道变径处不得采用补芯。如必须采用补芯时，三通上可用1个，四通上不应超过2个，大于DN50的管道不宜采用活接头。螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。连接后，应将连接处外部清理干净沟槽连接的要求：沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，橡胶密封圈应无破损和变形，实现钢管密封连接。用电动滚槽机加工沟槽，沟槽宽度、深度应按照生产厂...
