铸造工初级技能考试题VIP专享VIP免费

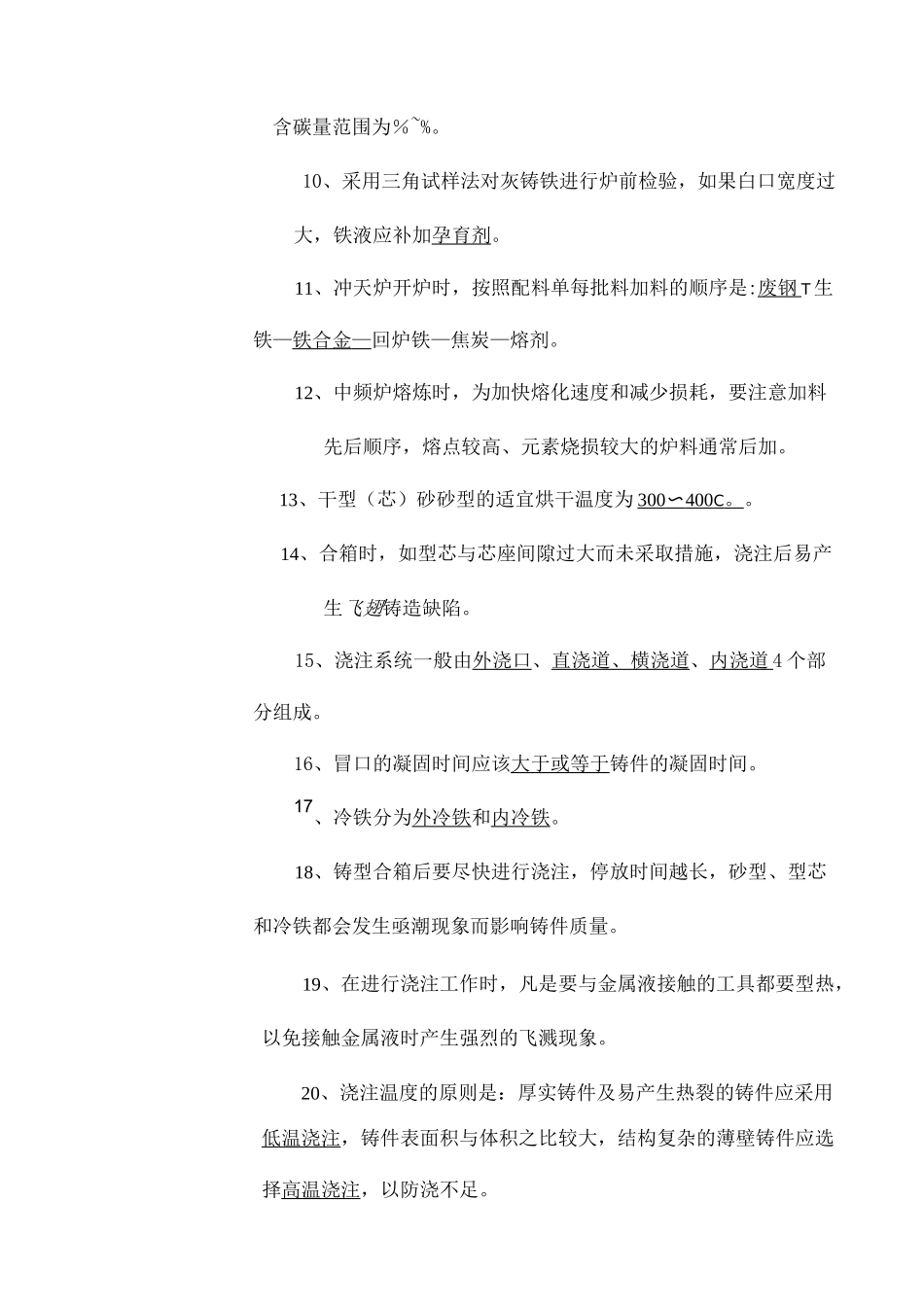

Preparedon22November2020铸造工初级技能考试题题号——二三四五总分总分人得分KTCS题答勿内线订装四川省职业技能鉴定初级铸造工知识考核试卷08-5-01正确答案填入题内空白处。每题1分，共20分）：1、铸造工艺规程一般分为两种形式，一种是通用的工艺文件，另一种是专用的工艺文件。2、铸造用硅砂二氧化硅分级，如代号为98,表示二氧化硅最低含量为98%。3、铸钢件浇注温度一般在1500C。以上，要求型砂铸造的硅砂二氧化硅含量通常$92%；铸铜件由于铜合金的流动性好，浇注时易钻入铸型的空隙中，在选择砂的粒度时，一般要求比铸钢件和铸铁件^细小_O4、铸造用膨润土，按其吸附的离子种类可分为钠基膨润土和钙基膨润土。5、水玻璃的硬化途径有两种，一种是通过二氧化碳发生化学反应，另一种是通过加热的方法O6、型砂必须具备良好的排气性能，否则铸件有可能造成上孔或浇不到等缺陷。7、型砂铸型涂刷涂料最主要的作用是防止铸件产生粘砂、夹砂、砂眼等铸造缺陷，同时也有降低铸件表面粗糙度、提高清理效率的作用。8、球墨铸铁一般是用稀土镁合金对铁液进行处理，以改善石墨形态，目前最常用的孕育剂为硅铁合金。9、铸造碳钢是以理作为主要强化元素的钢种。结构用钢的（考―、填空含碳量范围为％~%。10、采用三角试样法对灰铸铁进行炉前检验，如果白口宽度过大，铁液应补加孕育剂。11、冲天炉开炉时，按照配料单每批料加料的顺序是:废钢T生铁—铁合金—回炉铁—焦炭—熔剂。12、中频炉熔炼时，为加快熔化速度和减少损耗，要注意加料先后顺序，熔点较高、元素烧损较大的炉料通常后加。13、干型（芯）砂砂型的适宜烘干温度为300〜400C。。14、合箱时，如型芯与芯座间隙过大而未采取措施，浇注后易产生飞翅铸造缺陷。15、浇注系统一般由外浇口、直浇道、横浇道、内浇道4个部分组成。16、冒口的凝固时间应该大于或等于铸件的凝固时间。17、冷铁分为外冷铁和内冷铁。18、铸型合箱后要尽快进行浇注，停放时间越长，砂型、型芯和冷铁都会发生亟潮现象而影响铸件质量。19、在进行浇注工作时，凡是要与金属液接触的工具都要型热，以免接触金属液时产生强烈的飞溅现象。20、浇注温度的原则是：厚实铸件及易产生热裂的铸件应采用低温浇注，铸件表面积与体积之比较大，结构复杂的薄壁铸件应选择高温浇注，以防浇不足。二、选择题（请选择一个正确答案，将相应字母填入括号内。每题2分共20分）：1、铸钢件的浇注温度通常为（C）。A、1100〜1200C°B、1340〜1420C°C、1500〜1580C。2、制作型砂或芯砂时加入木屑，是为了增加型砂或芯砂的（B）。A、耐火度B、透气性C、强度3、铸钢炉前检验可以通过目测取样勺内钢液火花飞溅的形态判断其含碳量高低，一般来说，碳高的火花形态为（A）。A、花火短，分岔多B、火花长，分岔少C、无火花，钢液平静4、通常浇注开始、中期、快浇满时金属液流速的控制为（C）。A、快一慢一快B、慢一快一快C、慢一快一慢5、外冷铁的厚度一般为铸件壁厚的（A）A、〜倍B、1〜倍C、2倍左右6、下列哪种内浇道开设方向最为合理（C）、横浇道J横浇道X)7、开中频炉时，在出铁水时适当留一些在炉内，熔炼下一炉时会明显加快熔炼速度（v）8、浇注区域和浇注通道、炉前不得有积水及易燃易爆物（V）9、铸件待加工表面，允许有不超过加工余量范围内的任何缺陷存在，但裂纹缺陷应予以清除（V）10、砂型未烘干，透气性差，通气不良，浇注后铸件容易形成侵入性气孔（V）四、简答题：（每题5分，共20分）1、什么是面砂、背砂。面砂是指特殊配置的在造型时与模样接触的一层型砂。面砂应具有较高的强度、韧性、流动性、耐火度和适宜的透气性、抗粘砂和夹砂性能。一般全部由新砂或者由较多的新砂配制成。背砂是指在模样上覆盖面砂后，填充砂箱用的型砂。背砂只要求具有较好的透气性和一定的强度。一般由旧砂加水配制。2、冷铁的作用（1）与冒口配合使用，加强铸件定向凝固，提高冒口补缩效率（2）加快铸件局部冷却速度，使铸件趋向于同时凝固，防止铸件变形开裂（3）加快铸件特殊部位冷却，细化组织，提高铸件表面硬度耐磨性（4）在铸件难以设置冒口部位，防止缩孔或缩松3、冲天炉熔化前期、中期、尾期...
