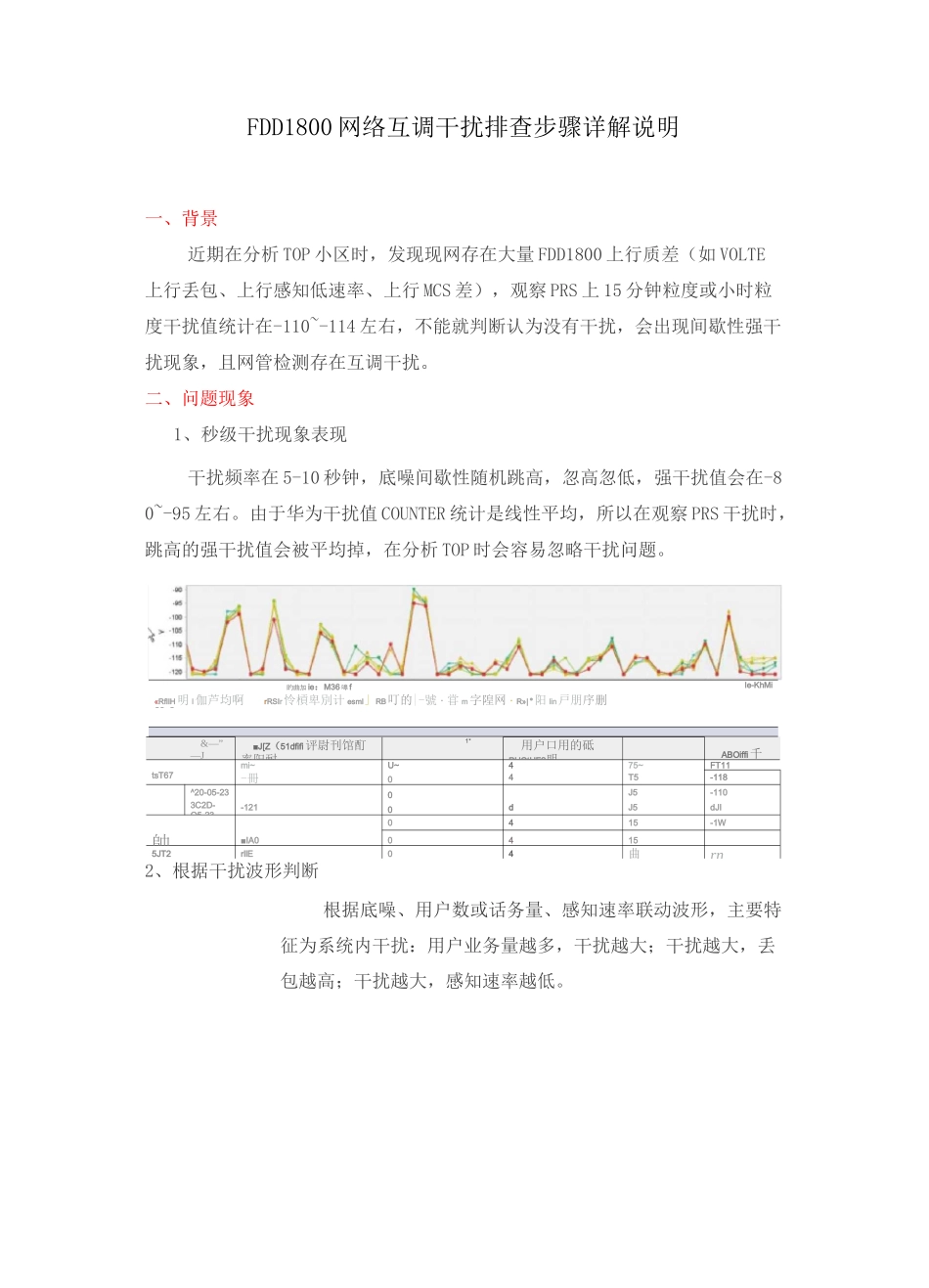

FDD1800网络互调干扰排查步骤详解说明一、背景近期在分析TOP小区时，发现现网存在大量FDD1800上行质差（如VOLTE上行丢包、上行感知低速率、上行MCS差），观察PRS上15分钟粒度或小时粒度干扰值统计在-110~-114左右，不能就判断认为没有干扰，会出现间歇性强干扰现象，且网管检测存在互调干扰。二、问题现象1、秒级干扰现象表现干扰频率在5-10秒钟，底噪间歇性随机跳高，忽高忽低，强干扰值会在-80~-95左右。由于华为干扰值COUNTER统计是线性平均，所以在观察PRS干扰时，跳高的强干扰值会被平均掉，在分析TOP时会容易忽略干扰问题。旳曲加ie：M36嗥fle-KhMi«RflIH明I伽芦均啊CSnQ-rRSIr怜槓卑別计esml」RB叮的|-號・甞m字隍网・R»|•阳lin戸朋序删齢呻|遲&―”―J■J[Z（51dfifi评尉刊馆酊率阳耐1*用户口用的砥PUCtHF?明ABOiffi千mi~U~475~FT11tsT67-冊04T5-118^20-05-230J5-1103C2D-O5-23-1210dJ5dJI0415-1W帥■IA004155JT2rllE04曲rn2、根据干扰波形判断根据底噪、用户数或话务量、感知速率联动波形，主要特征为系统内干扰：用户业务量越多，干扰越大；干扰越大，丢包越高；干扰越大，感知速率越低。752asQCIl空□上存丢包率俄）系统上疔毎个PRB上检测到的干执噪声时平均俺.-703、网管互调干扰检测经过网管RF检测，FDD1800存在互调干扰STRRFTEST:TSTTYPE二PIMONTRAFFIC_ONLINE,CN=0,SRN=90,SN=0,DELTATHRESH0LD=50,DUTYTHRESH0LD=55;在线方式基于互调业务检测。三、原理描述1、互调干扰现象■Tx-AMi714mi出TWU7W+*WS744T>fVM+4M*BH*«(«IBM1«LOitli»*#im•«<»]«ow!■»働iioo(i)a«ocn互调是一个物理现象，只要发射系统存在非线性，互调就存在，但是对于TDD系统，其双工模式为时分双工，当下行发射信号时，上行接收系统关闭，因此不会接收到下行发射时产生的互调信号。一般情况下，由于无源器件长期工作出现性能下降，或本身互调抑制指标差等导致产生互调干扰的现象在现网比较普遍。现网干扰排查时，多发现天线性能差、天馈接头存在工程质量问题等，是产生互调的主要原因。当LTEFDD的互调产物落到本系统上行接收带宽范围内，就产生了FDD系统内互调干扰。假定输入fl和f2两个信号（绿色），若通道存在非线性，则在通道内部会产生出2*f1-f2、2*f2-f1这两个三阶互调产物（红色）、3*f1-2*f2、3*f2-2*f1这两个五阶互调点（红色），依此类推。即，m*f2-n*f1的阶数就是m+n阶。互调在产生新的频率分量的同时，还会导致信号的频谱展宽。互调干扰主要发生在高铁/地铁等合路场景、共天馈共天面或者视距范围内。3、F频段和FDD1800合路产生三阶互调MrAt!-IHZI-1■■RIE4E'r.it-2、互调干扰产生的主要场景18A0Win*.FfKFrtlICV互调干扰的产生就是2路信号通过三阶产生一个新的信号出来。落在其中一路上，造成的干扰。目前南京现网F频段和FDD1800合路,会产生一个范围在17051765的干扰频段，而FDD1800上行频段正好落在这个区间内，所以对FDD1800产生了干扰。该互调产生的原因就是F频段和FDD1800合路后产生的第三个信号正好落在了FDD1800上行频段，在器件不达标的情况下，会产生互调。四、优化处理1、方法一：工程现场排查更换器件由于FDD1800互调干扰，主要由于器件问题导致，条件允许带工程队上站对器件进行逐一排查。天线老化，跳线接头氧化、或连接线故障、合路器都会产生互调干扰同时导致小区跳干扰。HI9>期鏗■申刖囂倉映下什趙g门《°||TflfUJIiSmi*严I吟」匚上止卜|咖|||[|伯讨耳馆訓创気干址晞ip号F千2电时甲目目復旧击呻6但*皿“圈b■骨E跌嚼京IJ8'JiiTETWEOonr4nkHwiutncr9tnlnlM3n4Jr0fe|iW：iiDhifcSfai-R-*DirtOC¥Rang«i1711工程队现场互调排查：如有条件可以在天面边进行测速，一般RSRP（-70dBm以上）、SINR（25-30dB）无线环境较好，但实际测速较低，如FDD1800,15M带宽，上行在（l-5Mbps左右）。首先检查接头是否松动：接头松动是基站系统出现互调的主要原因，包括跳线接头、馈线接头、避雷针接头等，和室内天馈部分的所有接头等；其次，更换下跳线，重做馈线头：如果现场有互调仪，将互调仪接到DFCU的上行信号输出口，轻微晃动下跳线半分钟位置，位置距接头20-40CM，晃动3-...
