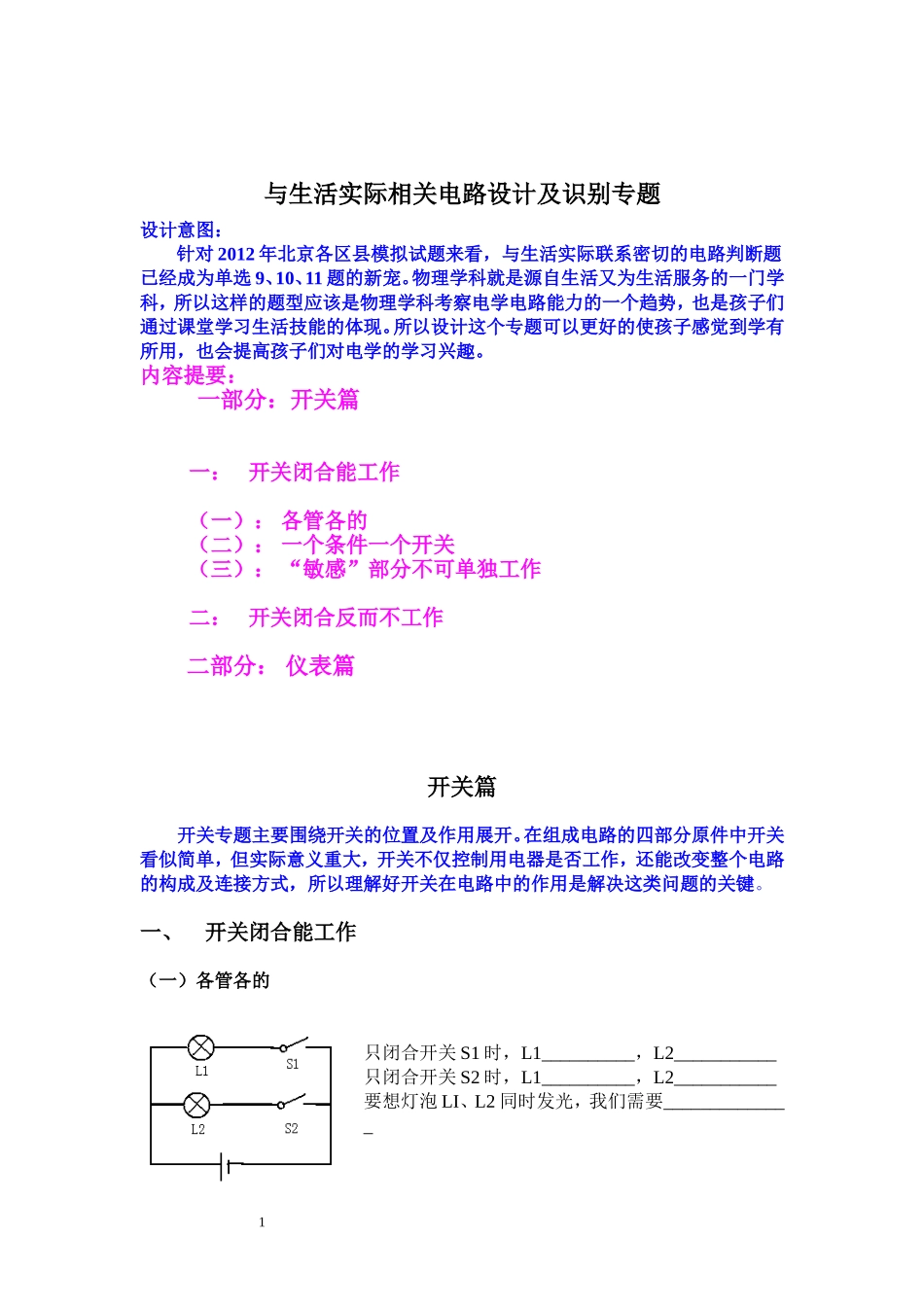

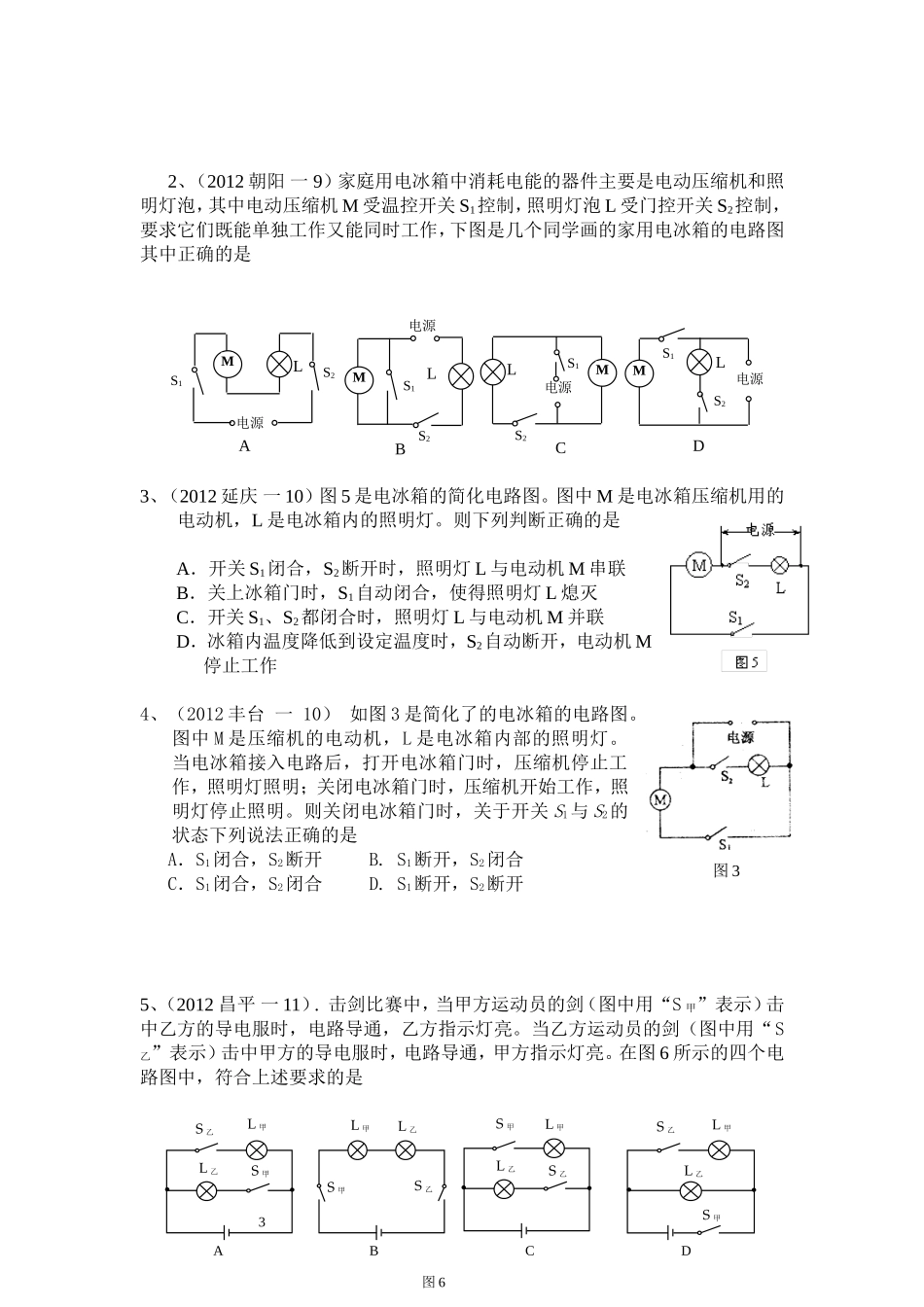

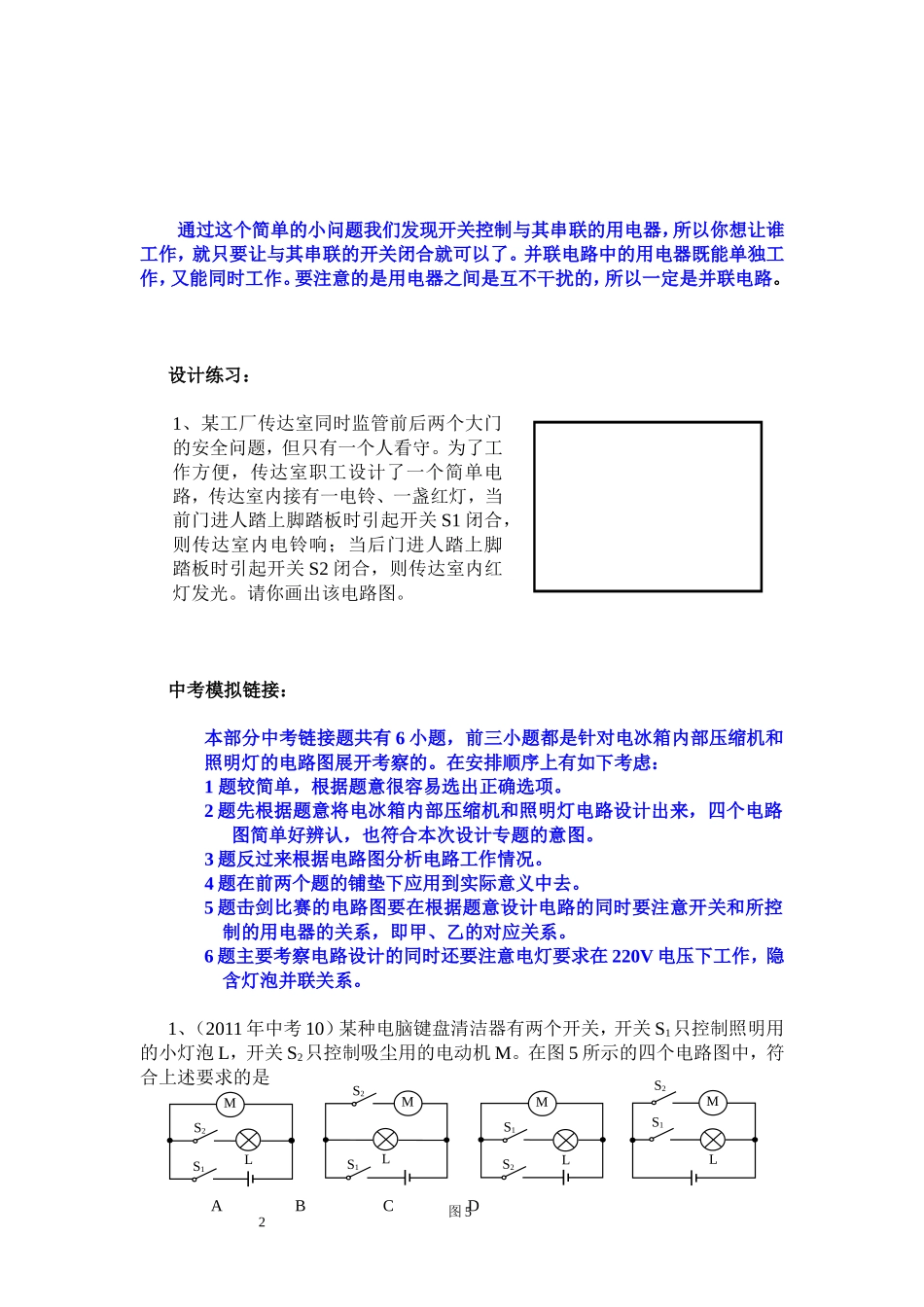

与生活实际相关电路设计及识别专题设计意图：针对2012年北京各区县模拟试题来看，与生活实际联系密切的电路判断题已经成为单选9、10、11题的新宠。物理学科就是源自生活又为生活服务的一门学科，所以这样的题型应该是物理学科考察电学电路能力的一个趋势，也是孩子们通过课堂学习生活技能的体现。所以设计这个专题可以更好的使孩子感觉到学有所用，也会提高孩子们对电学的学习兴趣。内容提要：一部分：开关篇一：开关闭合能工作（一）：各管各的（二）：一个条件一个开关（三）：“敏感”部分不可单独工作二：开关闭合反而不工作二部分：仪表篇开关篇开关专题主要围绕开关的位置及作用展开。在组成电路的四部分原件中开关看似简单，但实际意义重大，开关不仅控制用电器是否工作，还能改变整个电路的构成及连接方式，所以理解好开关在电路中的作用是解决这类问题的关键。一、开关闭合能工作（一）各管各的只闭合开关S1时，L1__________，L2___________只闭合开关S2时，L1__________，L2___________要想灯泡LI、L2同时发光，我们需要______________1通过这个简单的小问题我们发现开关控制与其串联的用电器，所以你想让谁工作，就只要让与其串联的开关闭合就可以了。并联电路中的用电器既能单独工作，又能同时工作。要注意的是用电器之间是互不干扰的，所以一定是并联电路。设计练习：1、某工厂传达室同时监管前后两个大门的安全问题，但只有一个人看守。为了工作方便，传达室职工设计了一个简单电路，传达室内接有一电铃、一盏红灯，当前门进人踏上脚踏板时引起开关S1闭合，则传达室内电铃响；当后门进人踏上脚踏板时引起开关S2闭合，则传达室内红灯发光。请你画出该电路图。中考模拟链接：本部分中考链接题共有6小题，前三小题都是针对电冰箱内部压缩机和照明灯的电路图展开考察的。在安排顺序上有如下考虑：1题较简单，根据题意很容易选出正确选项。2题先根据题意将电冰箱内部压缩机和照明灯电路设计出来，四个电路图简单好辨认，也符合本次设计专题的意图。3题反过来根据电路图分析电路工作情况。4题在前两个题的铺垫下应用到实际意义中去。5题击剑比赛的电路图要在根据题意设计电路的同时要注意开关和所控制的用电器的关系，即甲、乙的对应关系。6题主要考察电路设计的同时还要注意电灯要求在220V电压下工作，隐含灯泡并联关系。1、（2011年中考10）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在图5所示的四个电路图中，符合上述要求的是2ABCD图5MLS2S1S1MS2LS2MS1LMS2S1L2、（2012朝阳一9）家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制，要求它们既能单独工作又能同时工作，下图是几个同学画的家用电冰箱的电路图其中正确的是3、（2012延庆一10）图5是电冰箱的简化电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。则下列判断正确的是A．开关S1闭合，S2断开时，照明灯L与电动机M串联B．关上冰箱门时，S1自动闭合，使得照明灯L熄灭C．开关S1、S2都闭合时，照明灯L与电动机M并联D．冰箱内温度降低到设定温度时，S2自动断开，电动机M停止工作4、（2012丰台一10）如图3是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。当电冰箱接入电路后，打开电冰箱门时，压缩机停止工作，照明灯照明；关闭电冰箱门时，压缩机开始工作，照明灯停止照明。则关闭电冰箱门时，关于开关S1与S2的状态下列说法正确的是A．S1闭合，S2断开B.S1断开，S2闭合C．S1闭合，S2闭合D.S1断开，S2断开5、（2012昌平一11）.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。在图6所示的四个电路图中，符合上述要求的是3AS甲S乙L甲L乙S乙S甲L乙L甲S乙S甲L乙L甲BCDS甲L甲S乙L乙图6电源MLS1S2ML电源S1S2电源MLS2S1L电源MS1S2ABDC图36、（2012西城二10）如图3所示，小丽家浴室的浴霸由一只照明灯泡L、两只取暖灯L1...
