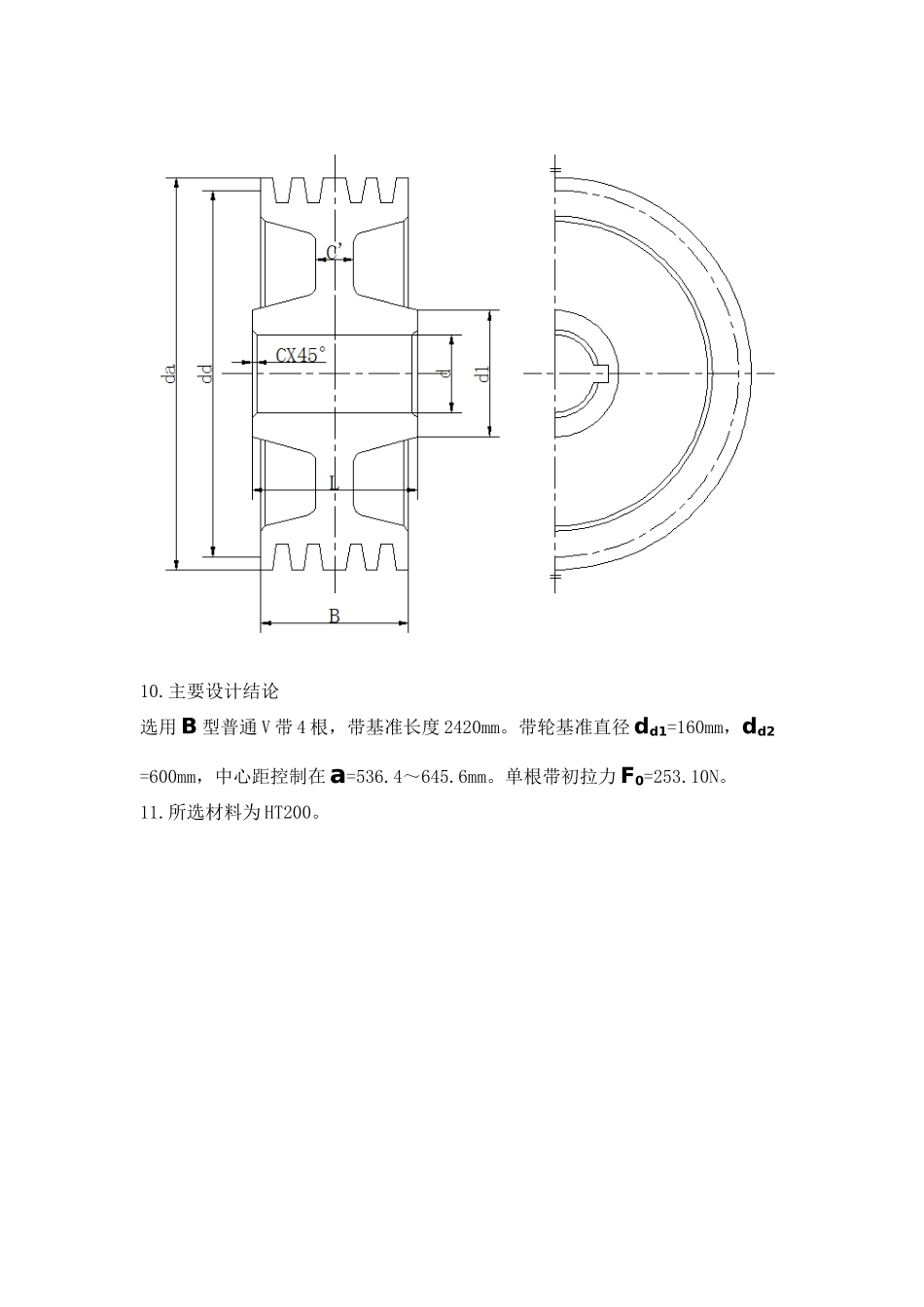

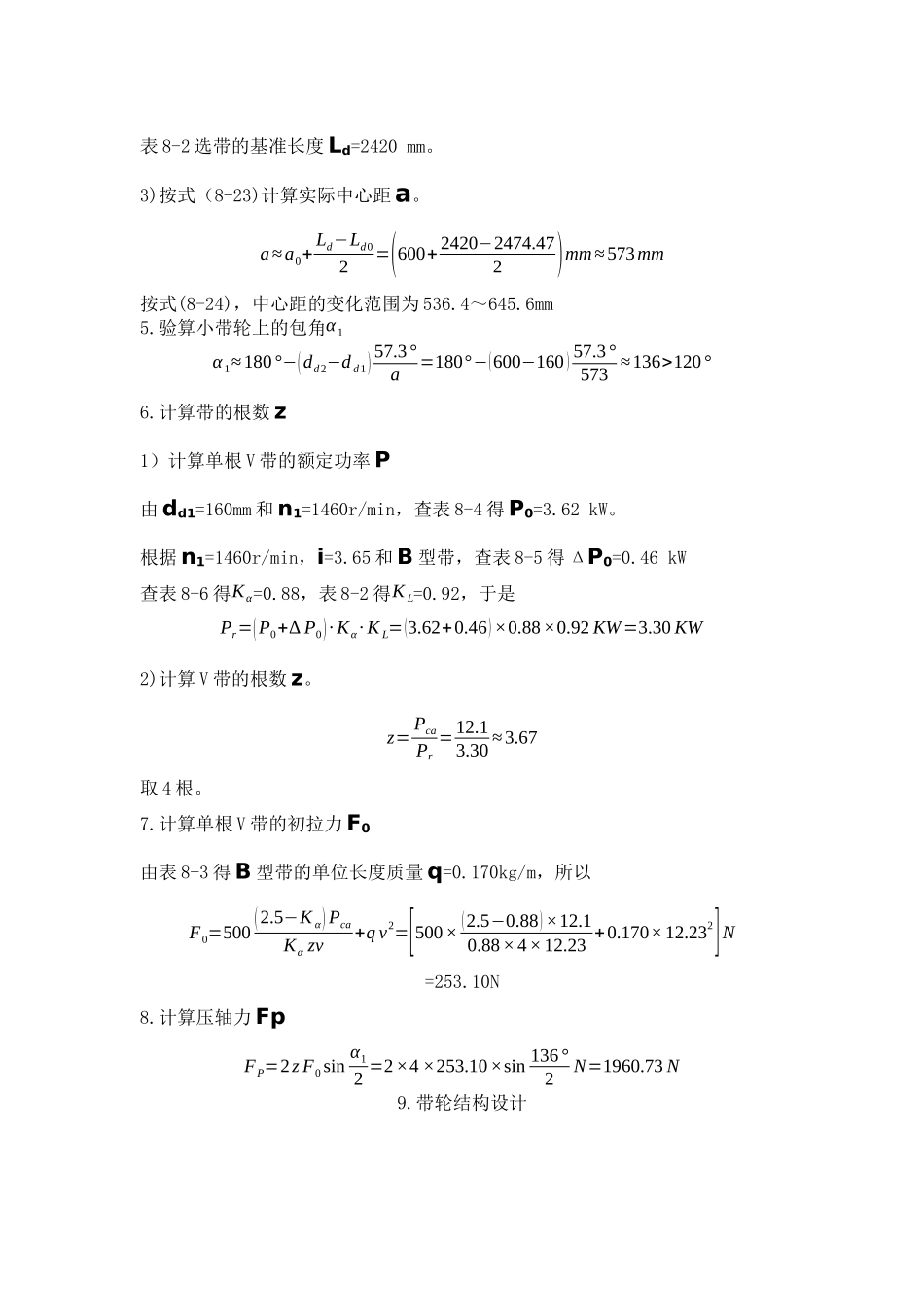

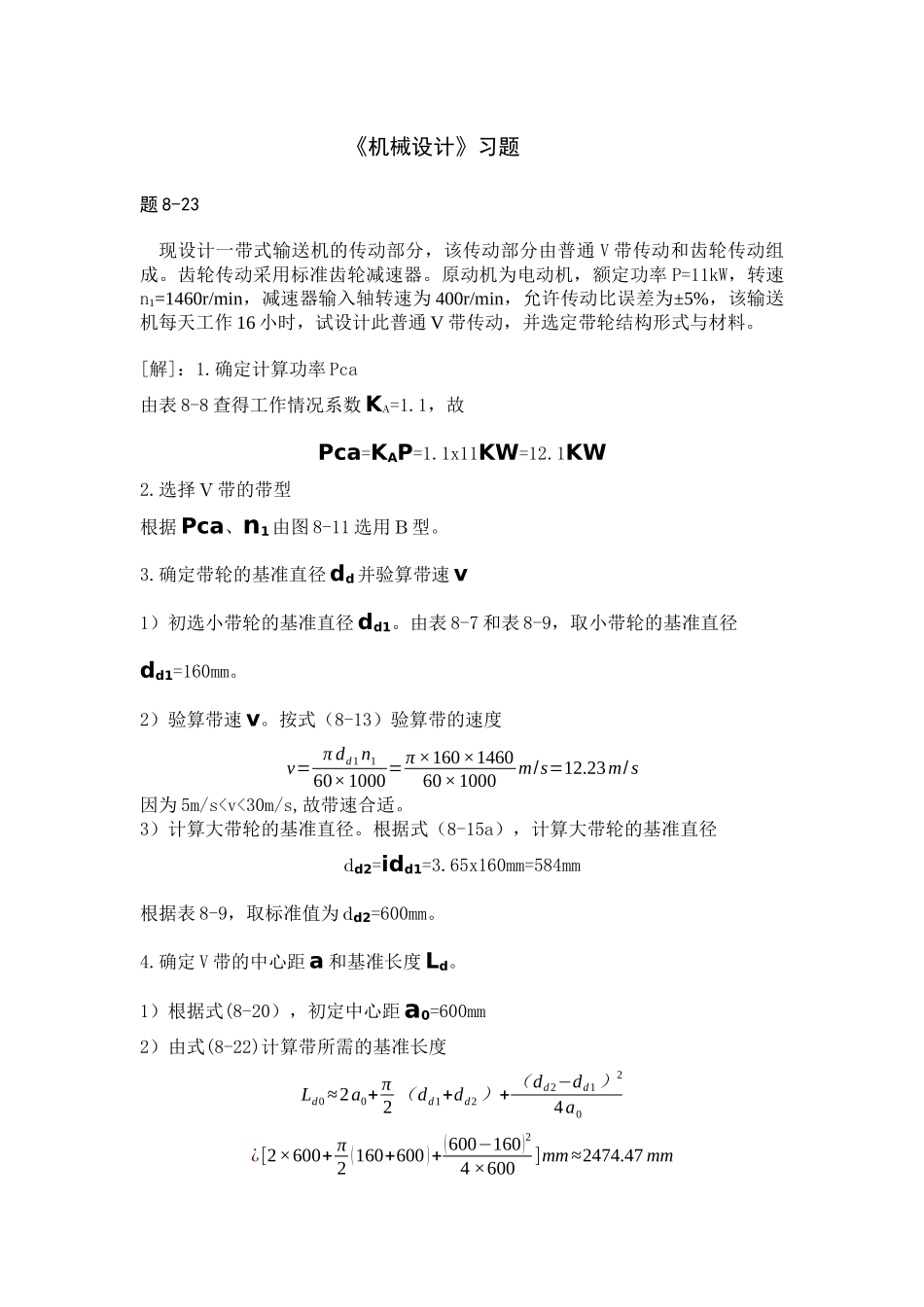

《机械设计》习题题8-23现设计一带式输送机的传动部分,该传动部分由普通V带传动和齿轮传动组成。齿轮传动采用标准齿轮减速器。原动机为电动机,额定功率P=11kW,转速n1=1460r/min,减速器输入轴转速为400r/min,允许传动比误差为±5%,该输送机每天工作16小时,试设计此普通V带传动,并选定带轮结构形式与材料。[解]:1.确定计算功率Pca由表8-8查得工作情况系数KA=1.1,故Pca=KAP=1.1x11KW=12.1KW2.选择V带的带型根据Pca、n1由图8-11选用B型。3.确定带轮的基准直径dd并验算带速v1)初选小带轮的基准直径dd1。由表8-7和表8-9,取小带轮的基准直径dd1=160mm。2)验算带速v。按式(8-13)验算带的速度v=πdd1n160×1000=π×160×146060×1000m/s=12.23m/s因为5m/s120°6.计算带的根数z1)计算单根V带的额定功率P由dd1=160mm和n1=1460r/min,查表8-4得P0=3.62kW。根据n1=1460r/min,i=3.65和B型带,查表8-5得ΔP0=0.46kW查表8-6得Kα=0.88,表8-2得KL=0.92,于是Pr=(P0+∆P0)∙Kα∙KL=(3.62+0.46)×0.88×0.92KW=3.30KW2)计算V带的根数z。z=PcaPr=12.13.30≈3.67取4根。7.计算单根V带的初拉力F0由表8-3得B型带的单位长度质量q=0.170kg/m,所以F0=500(2.5−Kα)PcaKαzv+qv2=[500×(2.5−0.88)×12.10.88×4×12.23+0.170×12.232]N=253.10N8.计算压轴力FpFP=2zF0sinα12=2×4×253.10×sin136°2N=1960.73N9.带轮结构设计10.主要设计结论选用B型普通V带4根,带基准长度2420mm。带轮基准直径dd1=160mm,dd2=600mm,中心距控制在a=536.4~645.6mm。单根带初拉力F0=253.10N。11.所选材料为HT200。
