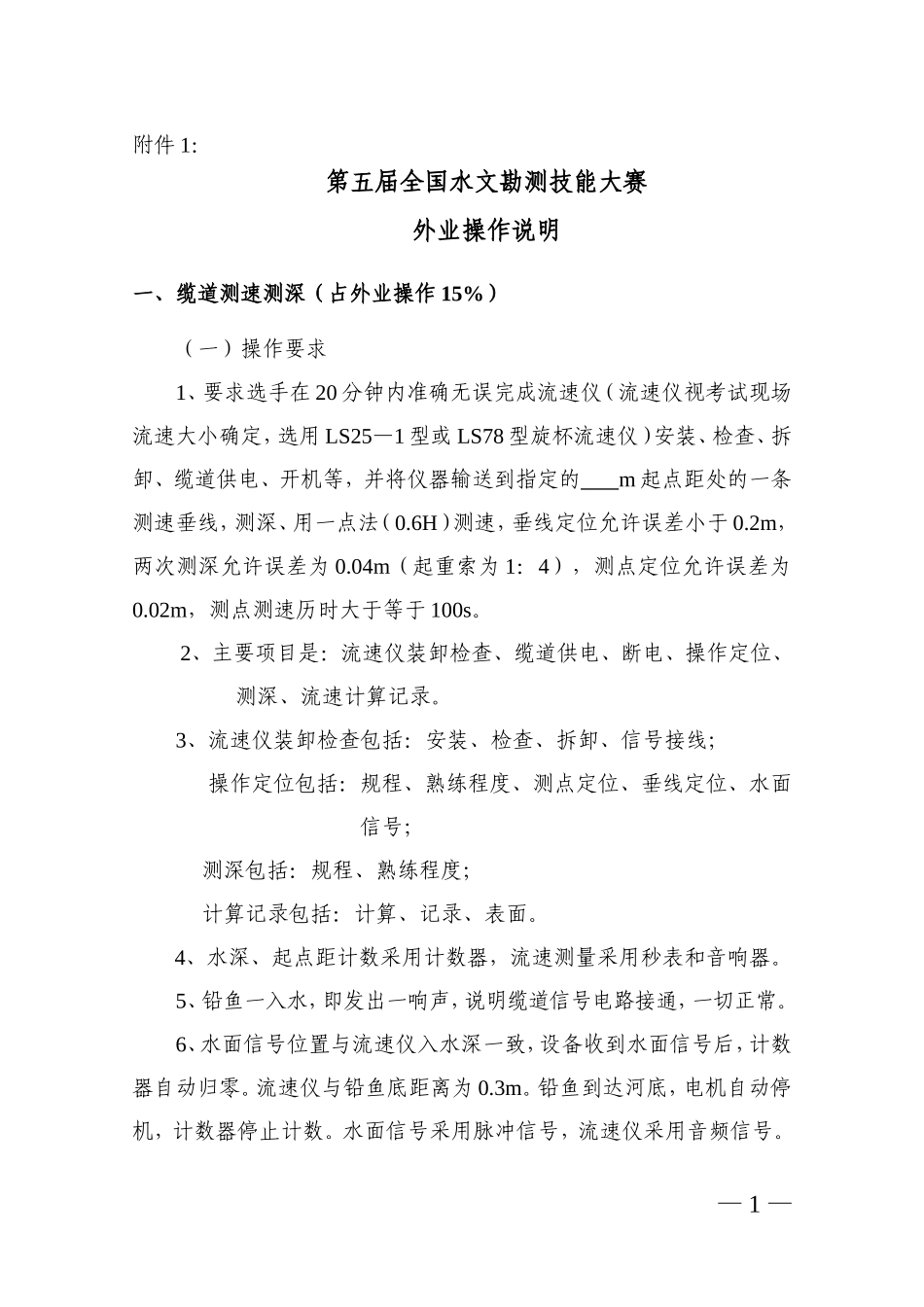

附件1：第五届全国水文勘测技能大赛外业操作说明一、缆道测速测深（占外业操作15%）（一）操作要求1、要求选手在20分钟内准确无误完成流速仪（流速仪视考试现场流速大小确定，选用LS25—1型或LS78型旋杯流速仪）安装、检查、拆卸、缆道供电、开机等，并将仪器输送到指定的m起点距处的一条测速垂线，测深、用一点法（0.6H）测速，垂线定位允许误差小于0.2m，两次测深允许误差为0.04m（起重索为1：4），测点定位允许误差为0.02m，测点测速历时大于等于100s。2、主要项目是：流速仪装卸检查、缆道供电、断电、操作定位、测深、流速计算记录。3、流速仪装卸检查包括：安装、检查、拆卸、信号接线；操作定位包括：规程、熟练程度、测点定位、垂线定位、水面信号；测深包括：规程、熟练程度；计算记录包括：计算、记录、表面。4、水深、起点距计数采用计数器，流速测量采用秒表和音响器。5、铅鱼一入水，即发出一响声，说明缆道信号电路接通，一切正常。6、水面信号位置与流速仪入水深一致，设备收到水面信号后，计数器自动归零。流速仪与铅鱼底距离为0.3m。铅鱼到达河底，电机自动停机，计数器停止计数。水面信号采用脉冲信号，流速仪采用音频信号。—1—7、测速只计总历时和总信号数。8、流速计算到垂线流速。9、其他说明：（1）每个选手要按要求完成规定的考试内容，将仪器设备放置好，缆道回到指定的起点位置。（2）在考试期间设备出现故障或其他突发事件，选手要迅速将操作控制权交给本站监督的工作人员处理。（3）因停电、设备故障等原因，选手竞赛可以在设备恢复正常后重新计时。（4）规定绞车调速速度表不得超过100%，超过就扣完操作分。（二）操作规程1、操作控制台面板简介：缆道操作控制台面板实物图—2—缆道操作控制台面板功能介绍图2.控制台操作步骤（1）合上电源箱中的电源及信号闸刀。（2）合上控制台面板左下方的电源开关。（3）用三相电压检测开关检测电压是否正常。（4）按下总开按钮，（总开）灯亮。为控制系统供电。（5）检查变频调速器调速旋钮是否处于最小值位置，如不是，将调速旋钮旋至最小值（即0刻度）。（注释：变频调速器调速旋钮值“0”，绞车电机不旋转，当顺时针旋转旋纽时，电机随其旋转角度成正比增加转速）（6）铅鱼上升控制操作。按上按钮，缓慢顺时针旋转变频调速器的调速旋钮，水文绞车驱动系统的电机运行将铅鱼慢慢提升，将提高至铅鱼放置平台0.5m高后，逆时针旋转变频调速器的调速旋钮，调至0刻度，停止升降电机运转。（7）铅鱼出去控制操作。按去按钮，顺时针旋转变频调速器的调速旋钮，慢慢加速，（最大速度自动限定在100刻度），此时铅鱼将向预定的起点距方向运行。当铅鱼接近起点距（XXXm）时，将铅鱼运行速度减小，使铅鱼精确控制在水平距离测点上并停止电机运转。在完成动作—3—后，按下（来去）停止按钮，为切换开关做准备。（8）铅鱼下降控制操作。按下按钮,顺时针旋转变频调速器的调速旋钮起动电机，可增加下降速度使铅鱼向水面下降，在接近水面前减速运行。当流速仪入水时，设备会自动发出水面信号，水深计数器自动清零，此时不用停机，铅鱼继续下降进行水深测量，当铅鱼托板触及河底时，控制台收到停止信号，并自动停止铅鱼运动。此时缆道测距仪显示屏“H00”显示水深读数（注释：实测水深应等于“显示水深读数”加上“流速仪旋桨叶轴线至铅鱼托板垂直距离30cm的距离”，作为第一次水深读数）。按下（上下）停止按钮。（9）铅鱼上升控制操作。按上按钮，控制适合速度将铅鱼提出水面（此时铅鱼必须要离开水面），然后减速停机，（10）重复步骤8，进行第二次测深。在第二次测深完成之后，按上按钮，将流速仪提到0.6的相对位置，进行点流速测验，（也可将流速仪提出水面后，再将流速仪放至0.6的相对位置）。（11）测速完成后，按上按钮，将铅鱼提离水面并上升到一定高度后，减速停机，并按下（上下）停止按钮，铅鱼停止垂直运行。（12）铅鱼收回控制操作。按来按钮，铅鱼向铅鱼放置平台方向运行，在临近平台时要减速运行，铅鱼到达平台正上方适当位置后减速停机，按下（来去）停止按钮。（13）铅鱼下降控制操作。按下按钮，将铅鱼缓慢...
