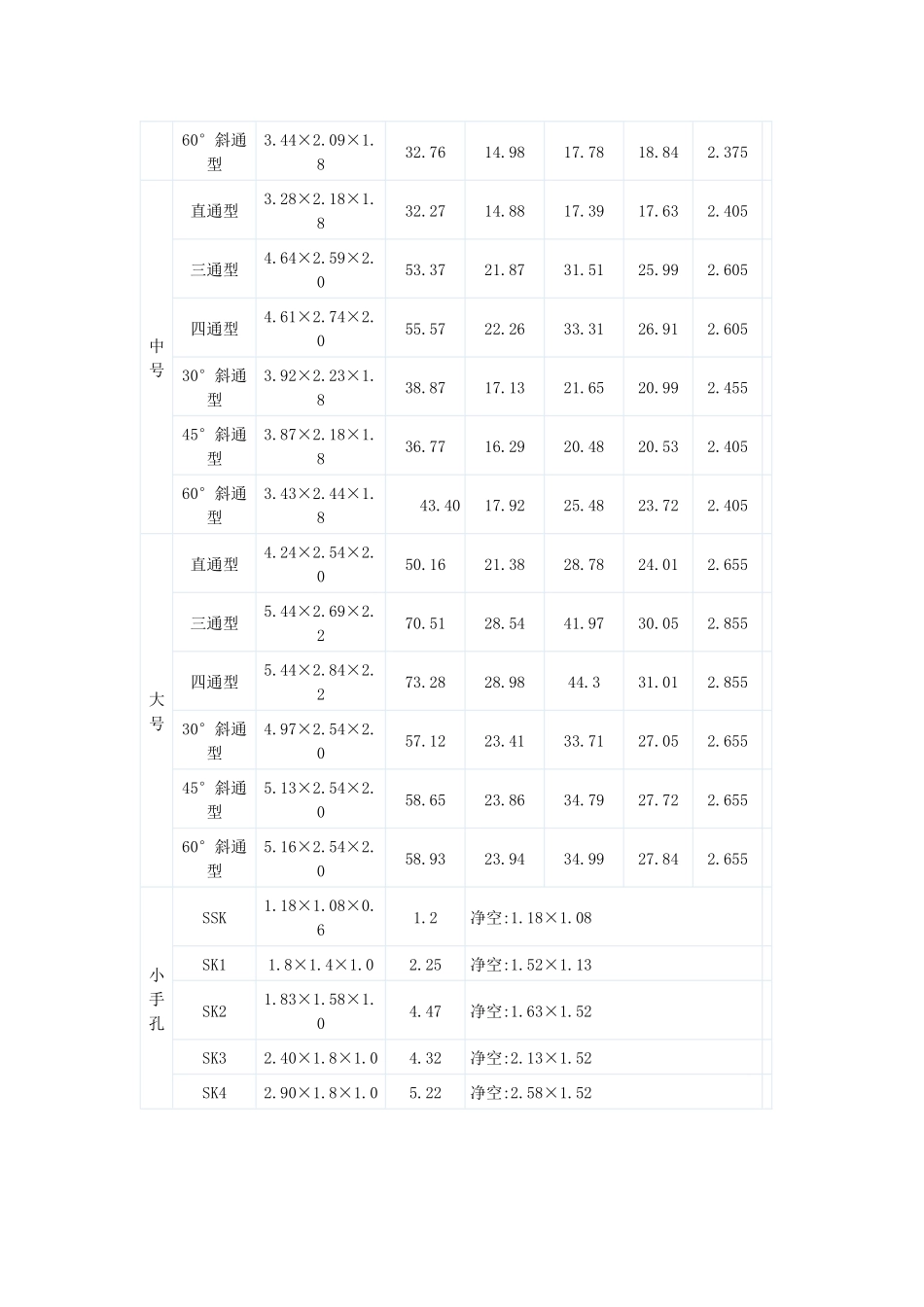

标准人(手)孔、通信管道开挖路面面积计算标准根据“通信建设工程预算定额第五册通信管道工程[工信部规[2008]75号”以及宁波移动相关规定,标准人(手)孔、通信管道开挖路面计算如下:1.不放坡挖沟,开挖路面面积:①开挖管道沟面积A=BL②开掘人孔坑面积A=ab2.放坡挖沟,开挖路面面积:①开挖管道沟面积A=(2Hi+B)L②开挖人孔坑面积A=(2Hi+a)(2Hi+b)3.符号说明:A=路面面积(m2)B=沟底宽度(m)L=沟长度(m)H=沟(坑)深度(m)i=放坡系数a=人孔坑底短边长度(m)b=人孔坑底长边长度(m)注:1.人孔坑底边长度a、b是指净长度。不包括人孔坑壁厚、基础(各方向0.1米)、操作面宽度(各方向0.3米)。2.普通土:主要用铁锹挖掘,并能自行脱锹的一般土壤。3.硬土:部分用铁锹挖掘,部分用镐挖掘,如坚土、粘土、市区瓦砾土及淤泥深度小于0.5米的水稻田和土壤(包括虽可用锹挖,但不能自行脱锹的土壤)等。4.砂砾土:以镐、锹为主,有时也需用撬棍挖掘,如风化石、僵石、卵石及淤泥深度为0.5米以上的水稻田等。根据上面计算标准,我们对常用人手孔、管道沟的挖土面积计算如下:小手孔(SSK)主体结构图已知:a=0.4m,b=0.5m,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m,H按0.7m考虑,不考虑放坡,每个SSK挖土面积计算如下:A=[a+(0.24+0.1+0.3)*2]*[b+(0.24+0.1+=2.99m2一号手孔(SK1)主体结构图已知:a=0.45m,b=0.84m,,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m,H按1.0m考虑,不考虑放坡,每个SK1挖土面积计算如下:A=[a+(0.24+0.1+0.3)*2]*[b+(0.24+0.1+=3.67m2二号手孔(SK2)主体结构图已知:a=0.84m,b=0.95m,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m,H按1.0m考虑,不考虑放坡,每个SK2挖土面积计算如下:A=[a+(0.24+0.1+0.3)*2)]*[b+(0.24+0.1+0.3)*2]=4.73m2砖砌90x120手孔主体结构已知:a=0.9m,b=1.2m,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m,H按1.7m考虑,不考虑放坡,每个90x120人孔挖土面积计算如下:A=[(a+(0.24+0.1+0.3)*2]*[b+(0.24+0.1+0.3)*2]=5.41m2砖砌120x170手孔主体结构图已知:a=1.2m,b=1.7m,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m,H按1.7m考虑,不考虑放坡,每个120x170人孔挖土面积计算如下:A=[a+(0.24+0.1+0.3)*2]*[b+(0.24+0.1+0.3)*2]=7.39m2小号直通人孔装置图已知:a=2.08m,b=2.88m,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m,H按2.45m考虑,不考虑放坡,每个小直挖土面积计算如下:A=[a+(0.24+0.1+0.3)*2]*[b+(0.24+0.1+0.3)*2]=13.98m2常用管道沟断面图通用公式为A1=(2Hi+B)L(m2),i考虑为0.15,可计算出各种常用管道沟的开挖路面面积如下(单位为m2):pvc-1(不包封):A=0.798*L;pvc-2(不包封)=0.928*L;G-1=0.6726*L;G-2=0.7946*L;G-3=1.0166*L;G-4=0.8312*L;PVC-1(包封)=0.801*L;PVC-2(包封)=0.931*L;PVC-3(包封)=1.051*L;PVC-4(包封)=0.97*L;表三标准型人手孔土方量人孔混凝土基础开挖路面mз人孔挖深mз型号长×宽×高挖土mэ回土mэ运土mэ小号直通型2.88×2.08×1.827.8213.4014.4216.322.375三通型3.88×2.23×2.041.0018.5322.4720.842.575四通型3.88×2.38×2.042.7818.9023.9721.652.57530°斜通型3.44×2.09×1.830.0114.7417.2718.442.37545°斜通型3.44×2.09×1.830.3814.2316.1517.622.37560°斜通型3.44×2.09×1.832.7614.9817.7818.842.375中号直通型3.28×2.18×1.832.2714.8817.3917.632.405三通型4.64×2.59×2.053.3721.8731.5125.992.605四通型4.61×2.74×2.055.5722.2633.3126.912.60530°斜通型3.92×2.23×1.838.8717.1321.6520.992.45545°斜通型3.87×2.18×1.836.7716.2920.4820.532.40560°斜通型3.43×2.44×1.843.4017.9225.4823.722.405大号直通型4.24×2.54×2.050.1621.3828.7824.012.655三通型5.44×2.69×2.270.5128.5441.9730.052.855四通型5.44×2.84×2.273.2828.9844.331.012.85530°斜通型4.97×2.54×2.057.1223.4133.7127.052.65545°斜通型5.13×2.54×2.058.6523.8634.7927.722.65560°斜通型5.16×2.54×2.058.9323.9434.9927.842.655小手孔SSK1.18×1.08×0.61.2净空:1.18×1.08SK11.8×1.4×1.02.25净空:1.52×1.13SK21.83×1.58×1.04.47净空:1.63×1.52SK32.40×1.8×1.04.32净空:2.13×1.52SK42.90×1.8×1.05.22净空:2.58×1.52
