江苏省建筑施工图绿色设计专篇(电气)VIP免费

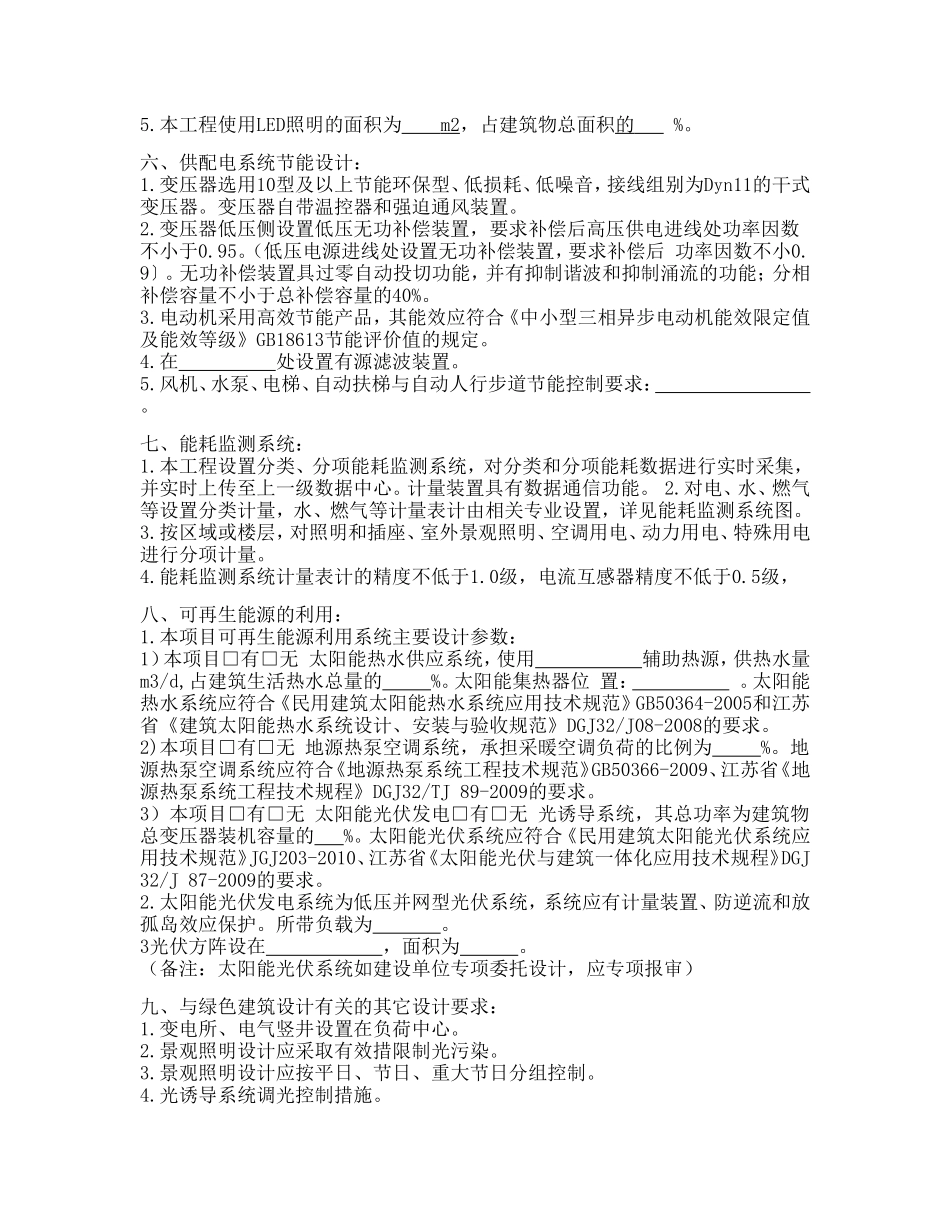

参考样式八江苏省公共建筑施工图绿色设计专篇（电气〕一、项目名称：一、项目概况：所在城市气候分区建筑性质总建筑面积（m2）停车库建筑面积（m2）建筑高度建筑层数绿色星级目标建筑类别节能水平利用可再生能源种类口夏热冬冷口寒冷(如办公、酒店、商业等〕口甲类口乙类口65%口50%口太阳能光热口地源热泵口太阳能光伏口三、设计依据：1.《江苏省绿色建筑设计标准》DGJ32/T173-20142.《绿色建筑评价标准》GB/T50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《公共建筑节能设计标准》DGJ32/J96-20105.《建筑照明设计标准》GB50034-20136.《公共建筑能耗监测系统技术规程》0DGJ32/TJ111-20107.《民用建筑太阳能光伏系统应用技术规程》JGJ203-20108.《太阳能光伏与建筑一体化应用技术规程》DGJ32/J87-20099.《民用建筑太阳能热水系统应用技术规程》GB50364-2005(第5.6节）10.《建筑太阳能热水系统设计、安装与验收规范》DGJ32/J08-2008II.《35KV及以下客户端变电所建设标准》DGJ32/J14-2007（第6.2节）12.《民用建筑电气设计规范》JGJ16-200813.《江苏省绿色建筑施工图设计文件编制深度规定》（2014年版）14.国家、省、市现行的其它建筑节能相关的法律、法规。四、本设计与绿色设计有关的内容为：照明节能设计、供配电系统节能设计、能耗监测系统设计、可再生能源利用设计。五、照明节能设计：1.照明节能指标及措施:主要房间或场所照明功率密度(靡)对应照度值（匕)光源类型光源功率00光通量(^)色温⑴一般显色指数仏镇流器型式灯具效率统一眩光值獅照明控制方式标雑设计值标雜设计值2.本工程所采用灯具功率因数均要求大于0.9，镇流器应符合国家能效标准。3.大面积照明场所灯具效率不低于70%。4.照明系统采取分区控制、定时控制、照度调节等节能控制措施。5.本工程使用LED照明的面积为m2，占建筑物总面积的%。六、供配电系统节能设计：1.变压器选用10型及以上节能环保型、低损耗、低噪音，接线组别为Dyn11的干式变压器。变压器自带温控器和强迫通风装置。2.变压器低压侧设置低压无功补偿装置，要求补偿后高压供电进线处功率因数不小于0.95。（低压电源进线处设置无功补偿装置，要求补偿后功率因数不小0.9〕。无功补偿装置具过零自动投切功能，并有抑制谐波和抑制涌流的功能；分相补偿容量不小于总补偿容量的40%。3.电动机采用高效节能产品，其能效应符合《中小型三相异步电动机能效限定值及能效等级》GB18613节能评价值的规定。4.在处设置有源滤波装置。5.风机、水泵、电梯、自动扶梯与自动人行步道节能控制要求：。七、能耗监测系统：1.本工程设置分类、分项能耗监测系统，对分类和分项能耗数据进行实时采集，并实时上传至上一级数据中心。计量装置具有数据通信功能。2.对电、水、燃气等设置分类计量，水、燃气等计量表计由相关专业设置，详见能耗监测系统图。3.按区域或楼层，对照明和插座、室外景观照明、空调用电、动力用电、特殊用电进行分项计量。4.能耗监测系统计量表计的精度不低于1.0级，电流互感器精度不低于0.5级，八、可再生能源的利用：1.本项目可再生能源利用系统主要设计参数：1）本项目□有□无太阳能热水供应系统，使用辅助热源，供热水量m3/d,占建筑生活热水总量的%。太阳能集热器位置：。太阳能热水系统应符合《民用建筑太阳能热水系统应用技术规范》GB50364-2005和江苏省《建筑太阳能热水系统设计、安装与验收规范》DGJ32/J08-2008的要求。2)本项目□有□无地源热泵空调系统，承担采暖空调负荷的比例为%。地源热泵空调系统应符合《地源热泵系统工程技术规范》GB50366-2009、江苏省《地源热泵系统工程技术规程》DGJ32/TJ89-2009的要求。3）本项目□有□无太阳能光伏发电□有□无光诱导系统，其总功率为建筑物总变压器装机容量的%。太阳能光伏系统应符合《民用建筑太阳能光伏系统应用技术规范》JGJ203-2010、江苏省《太阳能光伏与建筑一体化应用技术规程》DGJ32/J87-2009的要求。2.太阳能光伏发电系统为低压并网型光伏系统，系统应有计量装置、防逆流和放孤岛效应保护。所带负载为。3光伏方阵设在，面积为。（备注：太阳能光伏系统如建设单位专项委托设计，应...
