实测实量测量表格VIP免费

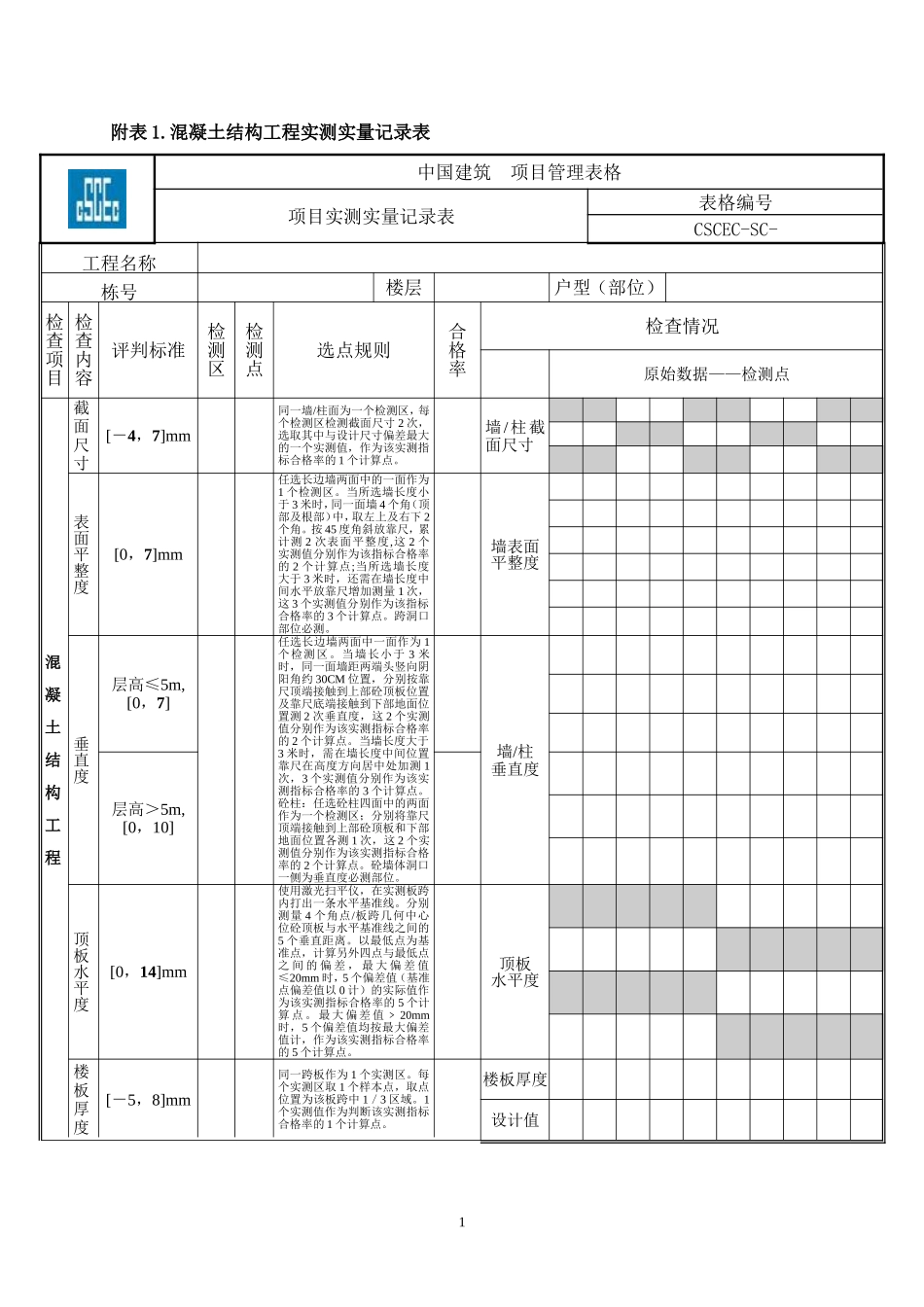

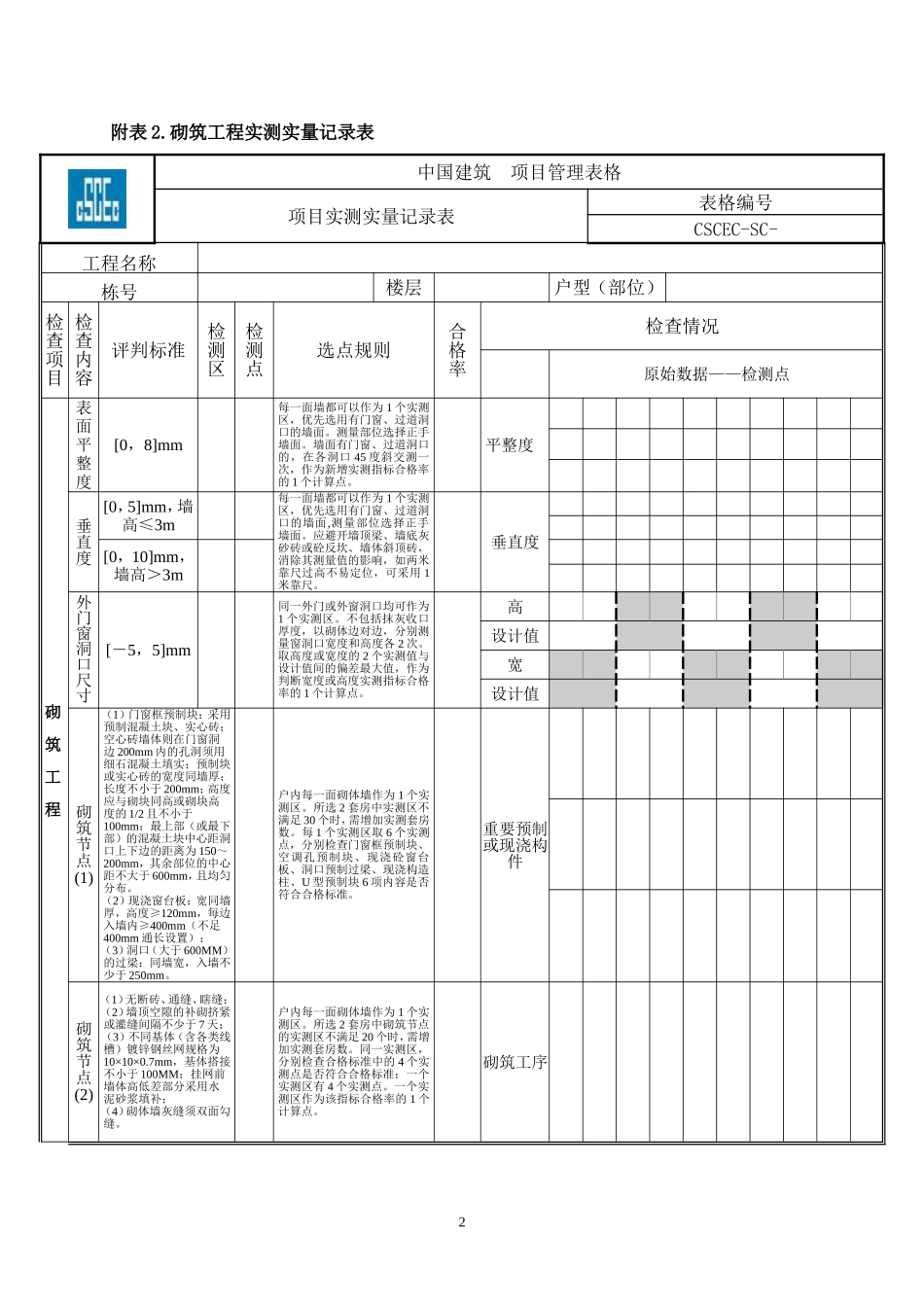

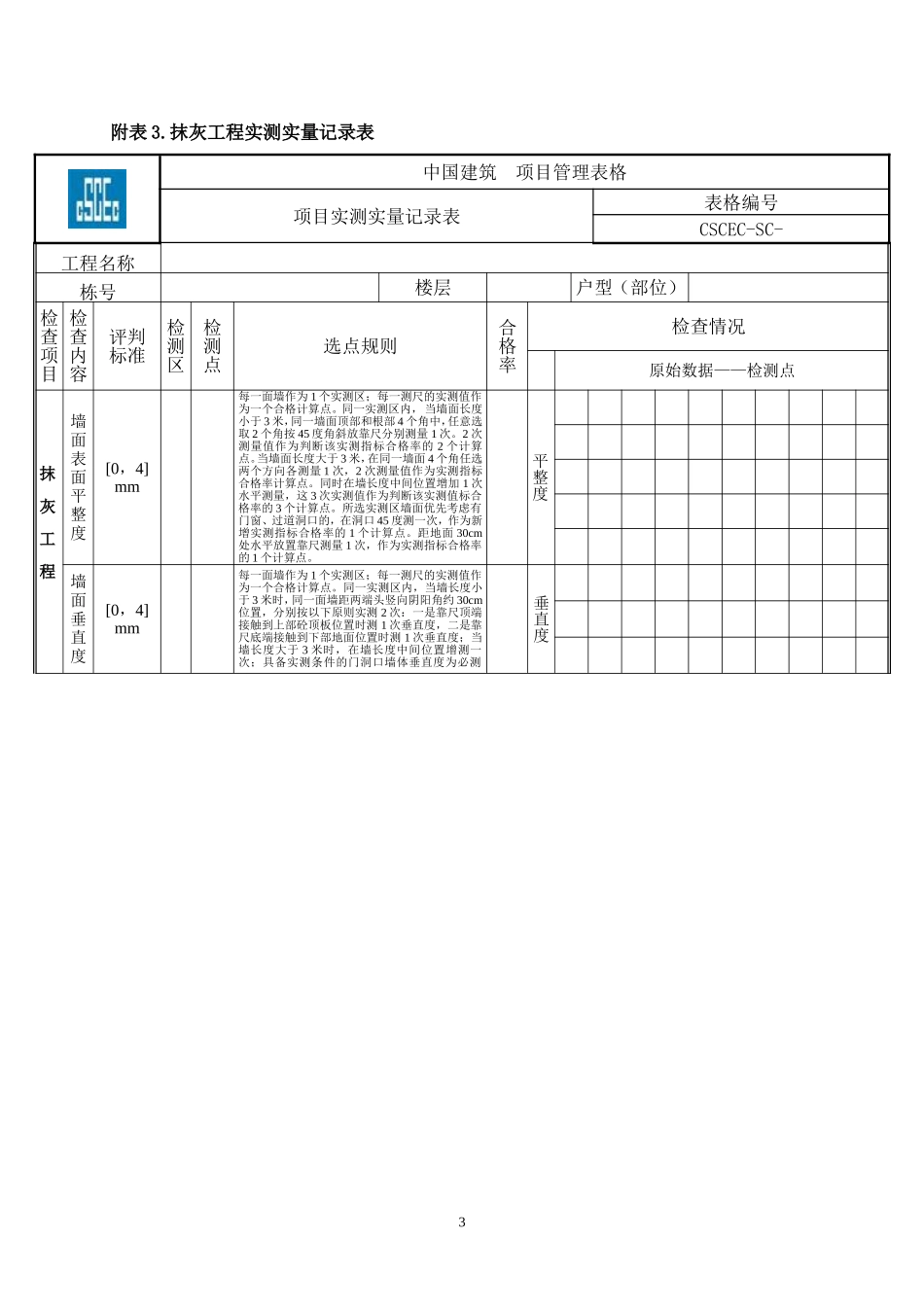

1附表1.混凝土结构工程实测实量记录表中国建筑项目管理表格项目实测实量记录表表格编号CSCEC-SC-工程名称栋号楼层户型（部位）检查项目检查内容评判标准检测区检测点选点规则合格率检查情况原始数据——检测点混凝土结构工程截面尺寸[－4，7]mm同一墙/柱面为一个检测区，每个检测区检测截面尺寸2次，选取其中与设计尺寸偏差最大的一个实测值，作为该实测指标合格率的1个计算点。墙/柱截面尺寸表面平整度[0，7]mm任选长边墙两面中的一面作为1个检测区。当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中，取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度,这2个实测值分别作为该指标合格率的2个计算点;当所选墙长度大于3米时，还需在墙长度中间水平放靠尺增加测量1次，这3个实测值分别作为该指标合格率的3个计算点。跨洞口部位必测。墙表面平整度垂直度层高≤5m,[0，7]任选长边墙两面中一面作为1个检测区。当墙长小于3米时，同一面墙距两端头竖向阴阳角约30CM位置，分别按靠尺顶端接触到上部砼顶板位置及靠尺底端接触到下部地面位置测2次垂直度，这2个实测值分别作为该实测指标合格率的2个计算点。当墙长度大于3米时，需在墙长度中间位置靠尺在高度方向居中处加测1次，3个实测值分别作为该实测指标合格率的3个计算点。砼柱：任选砼柱四面中的两面作为一个检测区；分别将靠尺顶端接触到上部砼顶板和下部地面位置各测1次，这2个实测值分别作为该实测指标合格率的2个计算点。砼墙体洞口一侧为垂直度必测部位。墙/柱垂直度层高＞5m,[0，10]顶板水平度[0，14]mm使用激光扫平仪，在实测板跨内打出一条水平基准线。分别测量4个角点/板跨几何中心位砼顶板与水平基准线之间的5个垂直距离。以最低点为基准点，计算另外四点与最低点之间的偏差，最大偏差值≤20mm时，5个偏差值（基准点偏差值以0计）的实际值作为该实测指标合格率的5个计算点。最大偏差值﹥20mm时，5个偏差值均按最大偏差值计，作为该实测指标合格率的5个计算点。顶板水平度楼板厚度[－5，8]mm同一跨板作为1个实测区。每个实测区取1个样本点，取点位置为该板跨中1／3区域。1个实测值作为判断该实测指标合格率的1个计算点。楼板厚度设计值2附表2.砌筑工程实测实量记录表中国建筑项目管理表格项目实测实量记录表表格编号CSCEC-SC-工程名称栋号楼层户型（部位）检查项目检查内容评判标准检测区检测点选点规则合格率检查情况原始数据——检测点砌筑工程表面平整度[0，8]mm每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。平整度垂直度[0，5]mm，墙高≤3m每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面,测量部位选择正手墙面。应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。垂直度[0，10]mm，墙高＞3m外门窗洞口尺寸[－5，5]mm同一外门或外窗洞口均可作为1个实测区。不包括抹灰收口厚度，以砌体边对边，分别测量窗洞口宽度和高度各2次。取高度或宽度的2个实测值与设计值间的偏差最大值，作为判断宽度或高度实测指标合格率的1个计算点。高设计值宽设计值砌筑节点(1)（1）门窗框预制块：采用预制混凝土块、实心砖；空心砖墙体则在门窗洞边200mm内的孔洞须用细石混凝土填实；预制块或实心砖的宽度同墙厚；长度不小于200mm；高度应与砌块同高或砌块高度的1/2且不小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～200mm，其余部位的中心距不大于600mm，且均匀分布。（2）现浇窗台板：宽同墙厚，高度≥120mm，每边入墙内≥400mm（不足400mm通长设置）；（3）洞口（大于600MM）的过梁：同墙宽，入墙不少于250mm。户内每一面砌体墙作为1个实测区。所选2套房中实测区不满足30个时，需增加实测套房数。每1个实测区取6个实测点，分别检查门窗框预制块、空调孔预制块、现浇砼窗台板、洞口预制过梁、现浇构造柱、U型预制块6项内容是否符合合格标准。重要预制或现浇构件砌筑节点(2)（1）无断砖、通缝...
