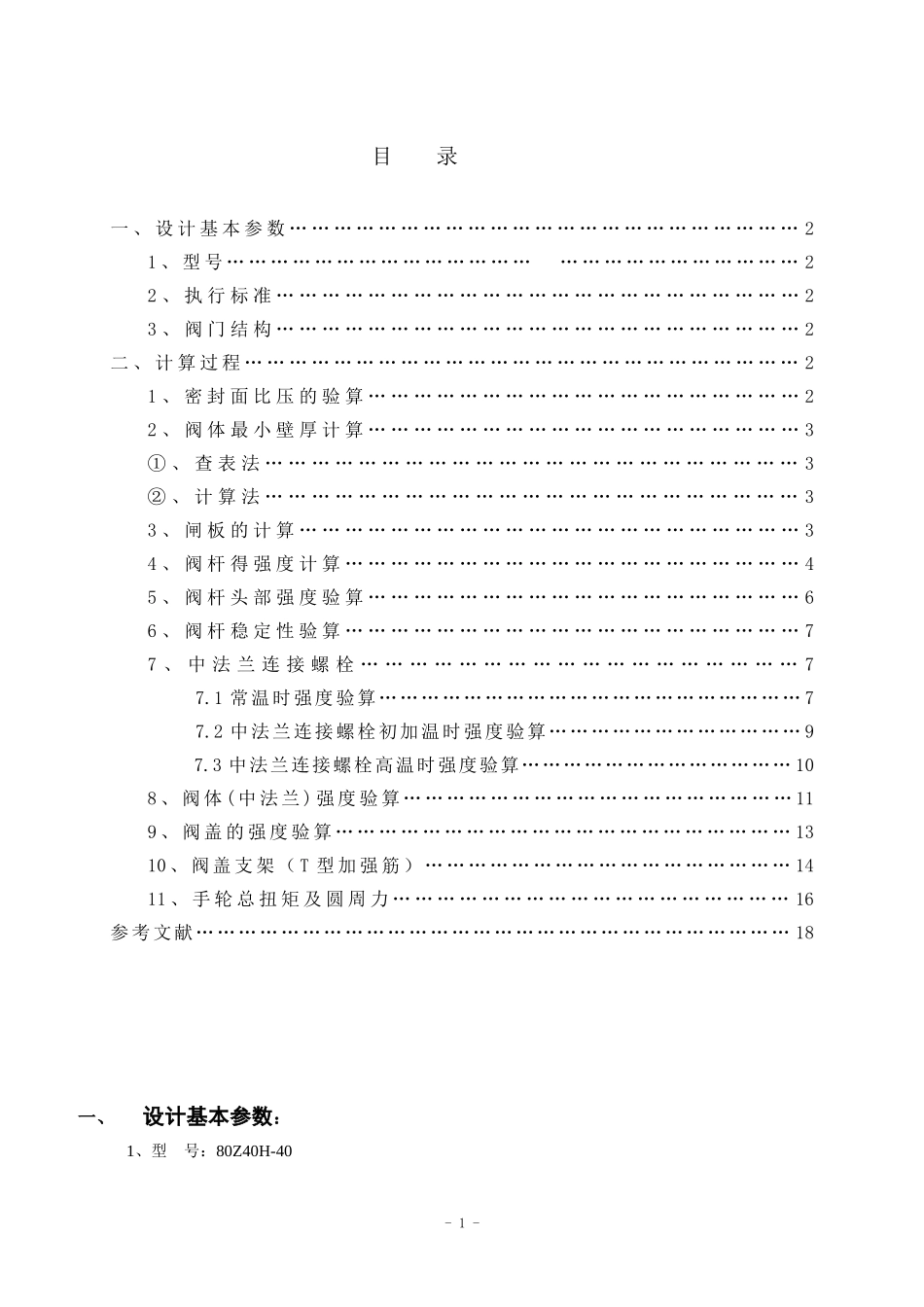

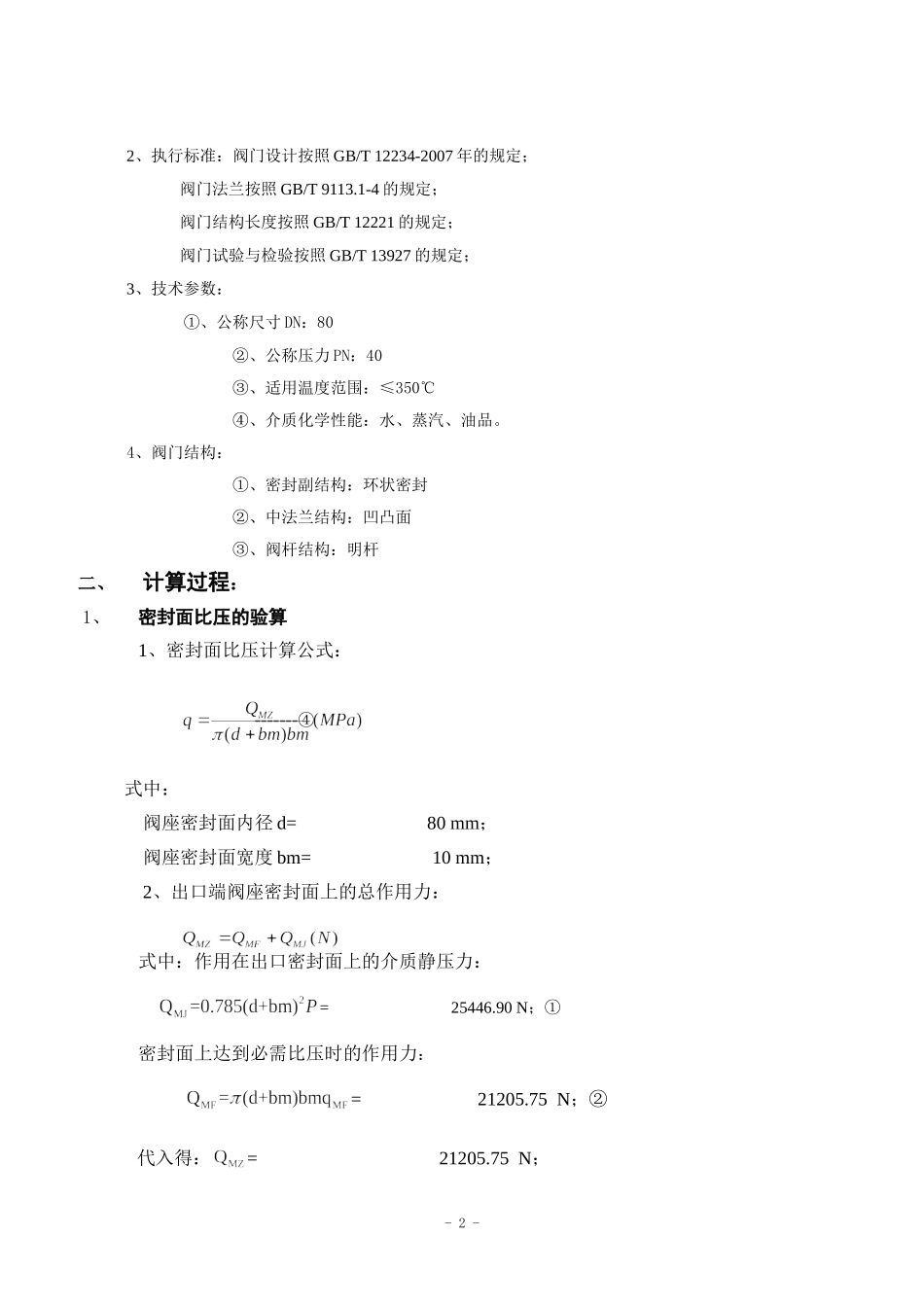

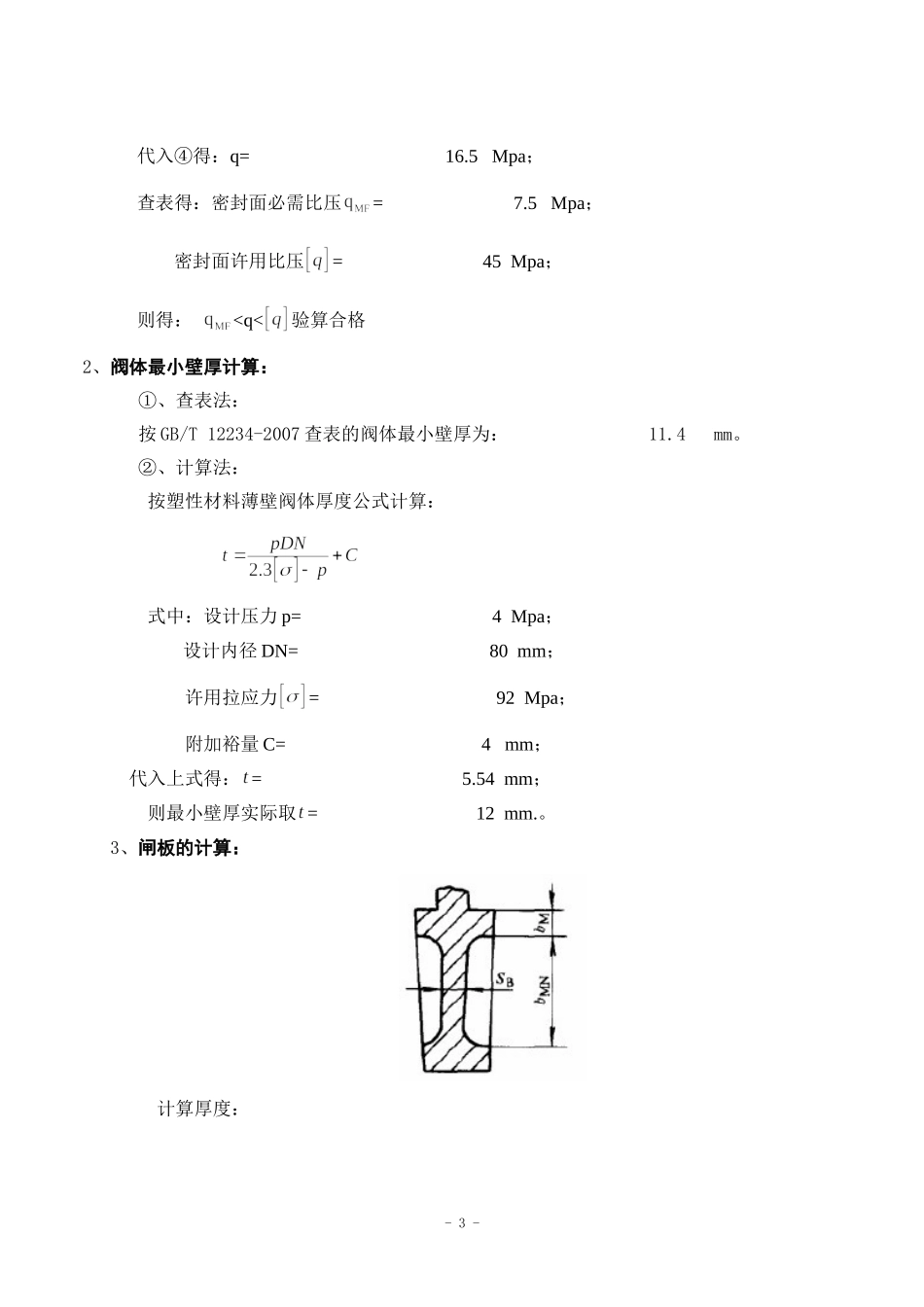

目录一、设计基本参数……………………………………………………………21、型号…………………………………………………………………22、执行标准……………………………………………………………23、阀门结构……………………………………………………………2二、计算过程…………………………………………………………………21、密封面比压的验算…………………………………………………22、阀体最小壁厚计算…………………………………………………3①、查表法……………………………………………………………3②、计算法……………………………………………………………33、闸板的计算…………………………………………………………34、阀杆得强度计算……………………………………………………45、阀杆头部强度验算…………………………………………………66、阀杆稳定性验算……………………………………………………77、中法兰连接螺栓………………………………………………77.1常温时强度验算……………………………………………………77.2中法兰连接螺栓初加温时强度验算………………………………97.3中法兰连接螺栓高温时强度验算…………………………………108、阀体(中法兰)强度验算………………………………………………119、阀盖的强度验算………………………………………………………1310、阀盖支架（T型加强筋）……………………………………………1411、手轮总扭矩及圆周力………………………………………………16参考文献…………………………………………………………………………18一、设计基本参数：1、型号：80Z40H-40-1-2、执行标准：阀门设计按照GB/T12234-2007年的规定；阀门法兰按照GB/T9113.1-4的规定；阀门结构长度按照GB/T12221的规定；阀门试验与检验按照GB/T13927的规定；3、技术参数：①、公称尺寸DN：80②、公称压力PN：40③、适用温度范围：≤350℃④、介质化学性能：水、蒸汽、油品。4、阀门结构：①、密封副结构：环状密封②、中法兰结构：凹凸面③、阀杆结构：明杆二、计算过程：1、密封面比压的验算1、密封面比压计算公式：-------④式中：阀座密封面内径d=80mm；阀座密封面宽度bm=10mm；2、出口端阀座密封面上的总作用力：式中：作用在出口密封面上的介质静压力：=25446.90N；①密封面上达到必需比压时的作用力：=21205.75N；②代入得：=21205.75N；-2-代入④得：q=16.5Mpa；查表得：密封面必需比压=7.5Mpa；密封面许用比压=45Mpa；则得：
