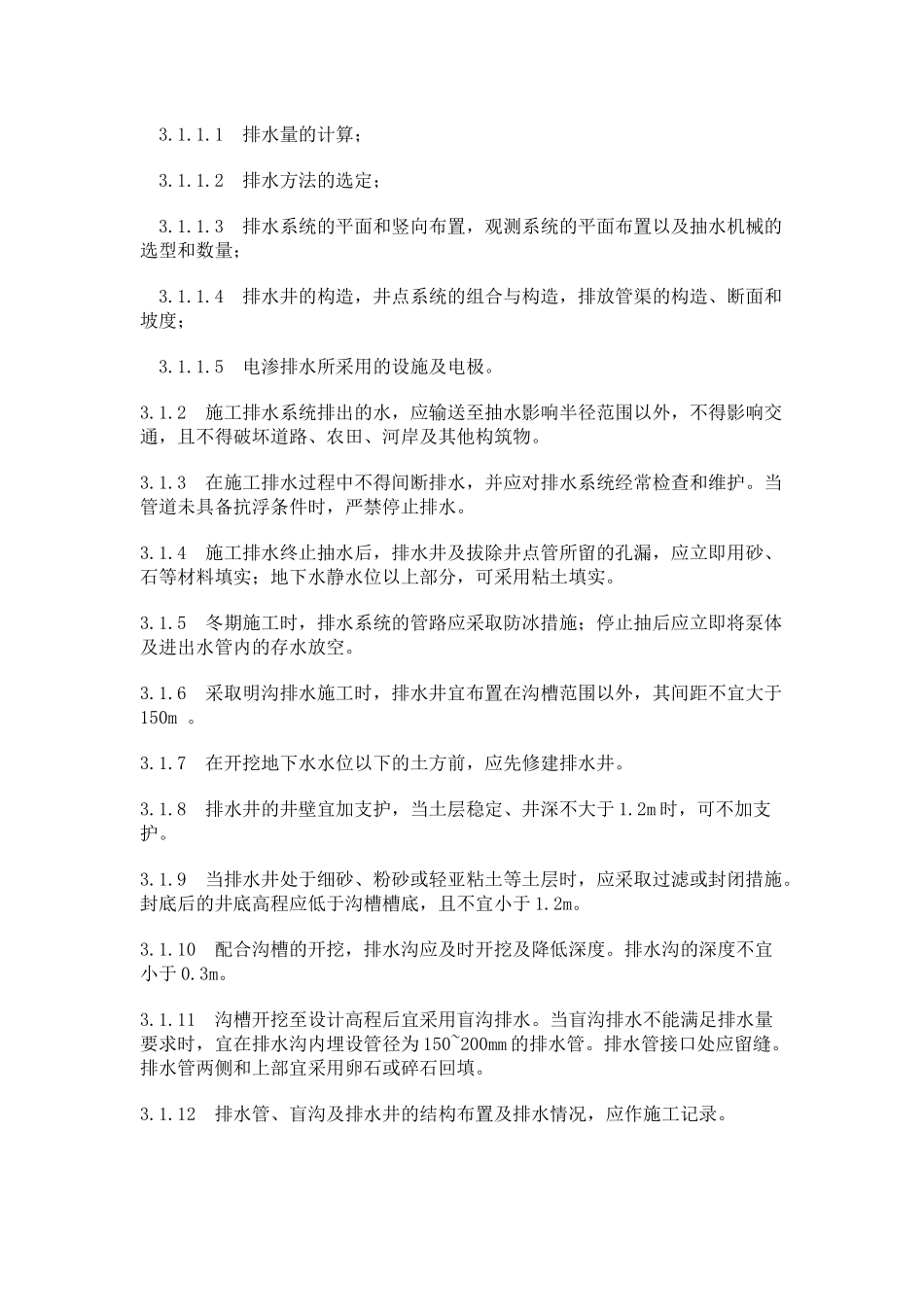

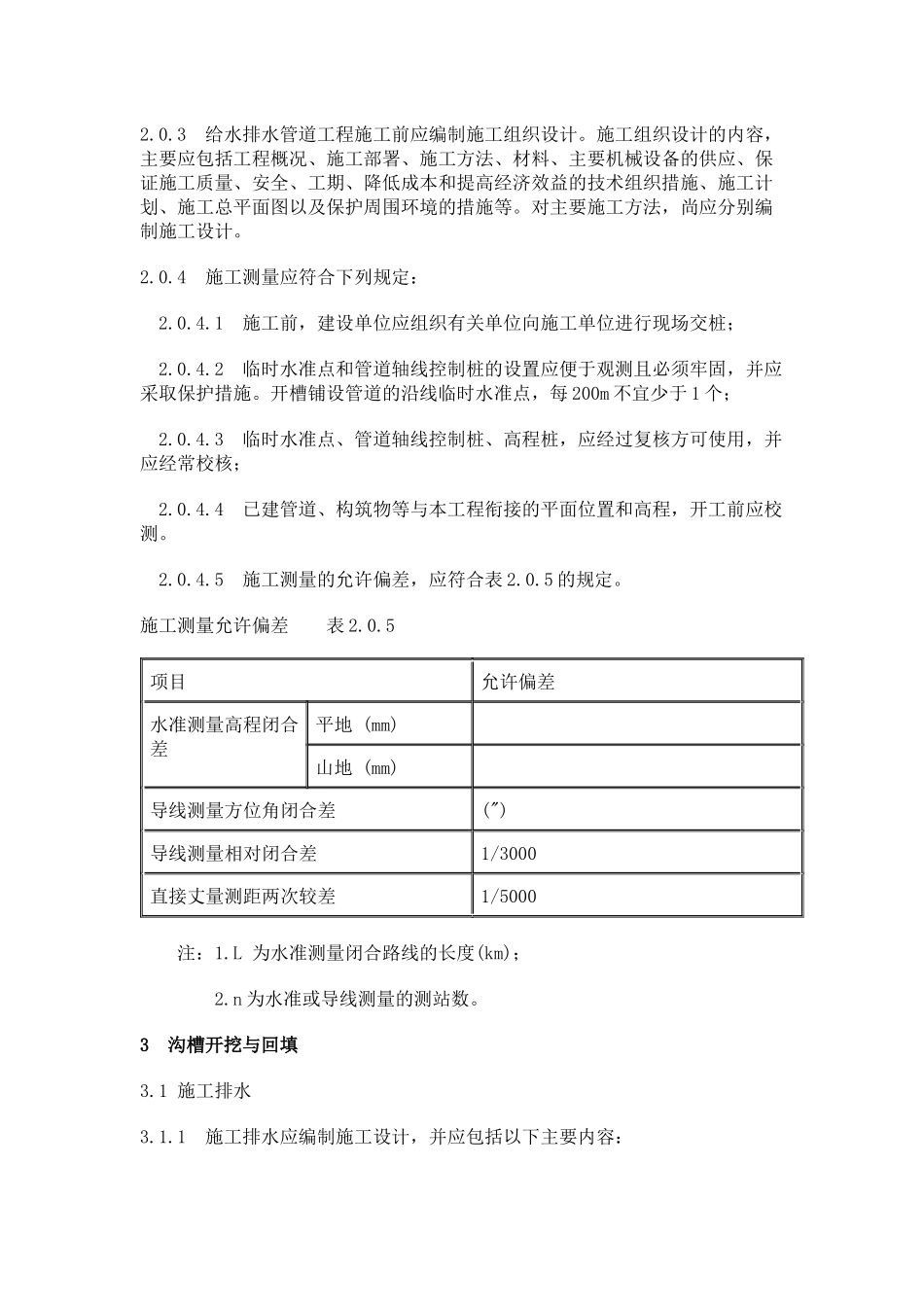

１总则1.0.1为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益，特制定本规范。1.0.2本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。1.0.3给水排水管道工程应按设计文件和施工图施工。变更设计应经过设计单位同意。1.0.4给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。用于生活饮用水的管道，其材质水得污染水质。1.0.5给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。1.0.6给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。2施工准备2.0.1给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。2.0.2给水排水管道工程施工前，就根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：2.0.2.1现场地形、地貌、建筑物、各种管线和其他设施的情况；2.0.2.2工程地质和水文地质资料；2.0.2.3气象资料；2.0.2.4工程用地、交通运输及排水条件；2.0.2.5施工供水、供电条件；2.0.2.6工程材料、施工机械供应条件；2.0.2.7在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；2.0.2.8结合工程特点和现场条件的其他情况和资料。2.0.3给水排水管道工程施工前应编制施工组织设计。施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，尚应分别编制施工设计。2.0.4施工测量应符合下列规定：2.0.4.1施工前，建设单位应组织有关单位向施工单位进行现场交桩；2.0.4.2临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200m不宜少于1个；2.0.4.3临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；2.0.4.4已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。2.0.4.5施工测量的允许偏差，应符合表2.0.5的规定。施工测量允许偏差表2.0.5项目允许偏差水准测量高程闭合差平地(mm)山地(mm)导线测量方位角闭合差(")导线测量相对闭合差1/3000直接丈量测距两次较差1/5000注：1.L为水准测量闭合路线的长度(km)；2.n为水准或导线测量的测站数。3沟槽开挖与回填3.1施工排水3.1.1施工排水应编制施工设计，并应包括以下主要内容：3.1.1.1排水量的计算；3.1.1.2排水方法的选定；3.1.1.3排水系统的平面和竖向布置，观测系统的平面布置以及抽水机械的选型和数量；3.1.1.4排水井的构造，井点系统的组合与构造，排放管渠的构造、断面和坡度；3.1.1.5电渗排水所采用的设施及电极。3.1.2施工排水系统排出的水，应输送至抽水影响半径范围以外，不得影响交通，且不得破坏道路、农田、河岸及其他构筑物。3.1.3在施工排水过程中不得间断排水，并应对排水系统经常检查和维护。当管道未具备抗浮条件时，严禁停止排水。3.1.4施工排水终止抽水后，排水井及拔除井点管所留的孔漏，应立即用砂、石等材料填实；地下水静水位以上部分，可采用粘土填实。3.1.5冬期施工时，排水系统的管路应采取防冰措施；停止抽后应立即将泵体及进出水管内的存水放空。3.1.6采取明沟排水施工时，排水井宜布置在沟槽范围以外，其间距不宜大于150m。3.1.7在开挖地下水水位以下的土方前，应先修建排水井。3.1.8排水井的井壁宜加支护，当土层稳定、井深不大于1.2m时，可不加支护。3.1.9当排水井处于细砂、粉砂或轻亚粘土等土层时，应采取过滤或封闭措施。封底后的井底高程应低于沟槽槽底，且不宜小于1.2m。3.1.10配合沟槽的开挖，排水沟应及时开挖及降低深度。排水沟的深度不宜小于0.3m。3.1.11沟槽开挖至设计高程后宜采用盲沟排水。当盲沟排水不能满足排水量要求时，宜在排水沟内埋设管径为150~200mm的排水管。排水管接口处...
