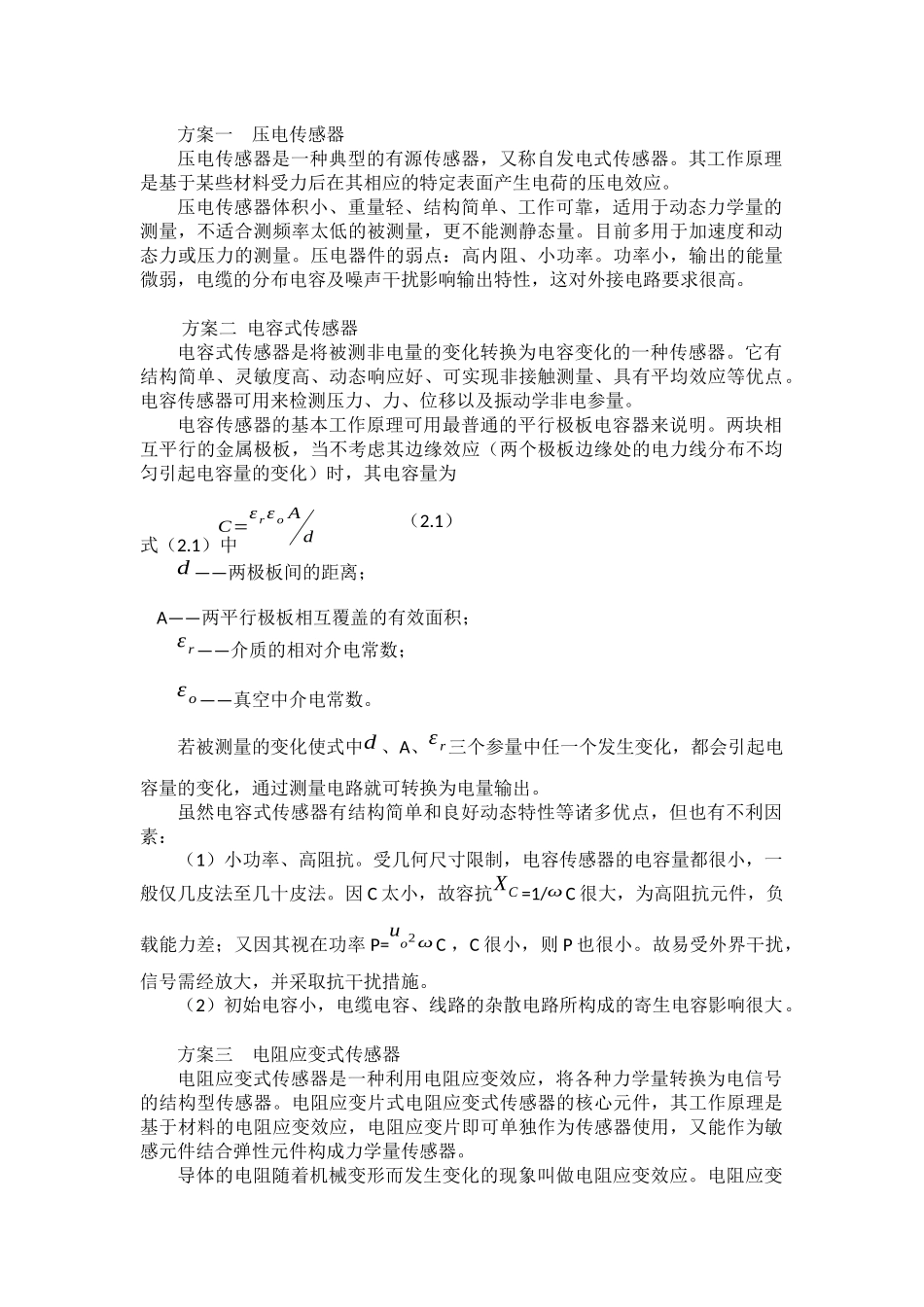

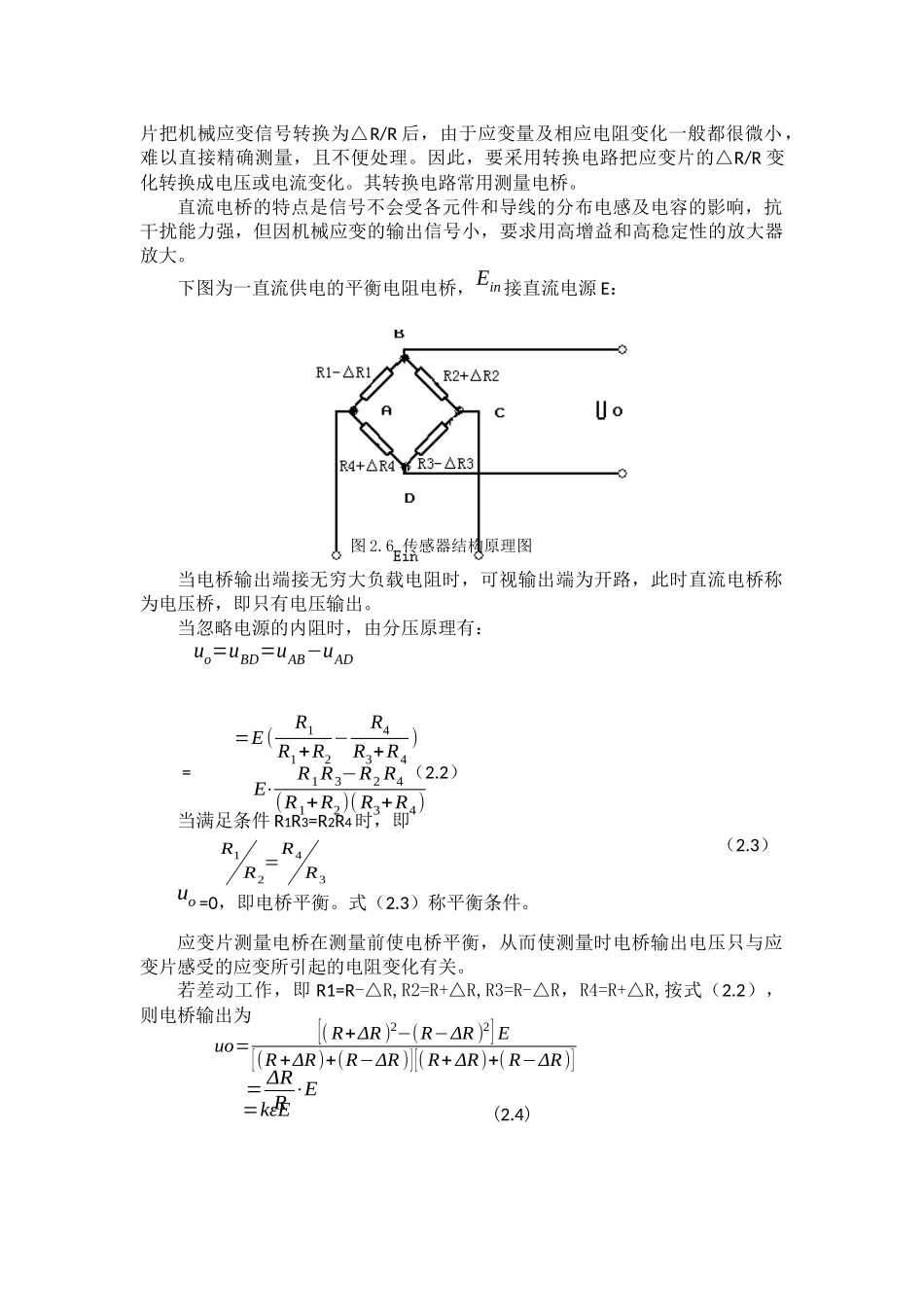

方案一压电传感器压电传感器是一种典型的有源传感器，又称自发电式传感器。其工作原理是基于某些材料受力后在其相应的特定表面产生电荷的压电效应。压电传感器体积小、重量轻、结构简单、工作可靠，适用于动态力学量的测量，不适合测频率太低的被测量，更不能测静态量。目前多用于加速度和动态力或压力的测量。压电器件的弱点：高内阻、小功率。功率小，输出的能量微弱，电缆的分布电容及噪声干扰影响输出特性，这对外接电路要求很高。方案二电容式传感器电容式传感器是将被测非电量的变化转换为电容变化的一种传感器。它有结构简单、灵敏度高、动态响应好、可实现非接触测量、具有平均效应等优点。电容传感器可用来检测压力、力、位移以及振动学非电参量。电容传感器的基本工作原理可用最普通的平行极板电容器来说明。两块相互平行的金属极板，当不考虑其边缘效应（两个极板边缘处的电力线分布不均匀引起电容量的变化）时，其电容量为（2.1）式（2.1）中d——两极板间的距离；A——两平行极板相互覆盖的有效面积；εr——介质的相对介电常数；εo——真空中介电常数。若被测量的变化使式中d、A、εr三个参量中任一个发生变化，都会引起电容量的变化，通过测量电路就可转换为电量输出。虽然电容式传感器有结构简单和良好动态特性等诸多优点，但也有不利因素：（1）小功率、高阻抗。受几何尺寸限制，电容传感器的电容量都很小，一般仅几皮法至几十皮法。因C太小，故容抗XC=1/ωC很大，为高阻抗元件，负载能力差；又因其视在功率P=uo2ωC，C很小，则P也很小。故易受外界干扰，信号需经放大，并采取抗干扰措施。（2）初始电容小，电缆电容、线路的杂散电路所构成的寄生电容影响很大。方案三电阻应变式传感器电阻应变式传感器是一种利用电阻应变效应，将各种力学量转换为电信号的结构型传感器。电阻应变片式电阻应变式传感器的核心元件，其工作原理是基于材料的电阻应变效应，电阻应变片即可单独作为传感器使用，又能作为敏感元件结合弹性元件构成力学量传感器。导体的电阻随着机械变形而发生变化的现象叫做电阻应变效应。电阻应变C=εrεoAd片把机械应变信号转换为△R/R后，由于应变量及相应电阻变化一般都很微小，难以直接精确测量，且不便处理。因此，要采用转换电路把应变片的△R/R变化转换成电压或电流变化。其转换电路常用测量电桥。直流电桥的特点是信号不会受各元件和导线的分布电感及电容的影响，抗干扰能力强，但因机械应变的输出信号小，要求用高增益和高稳定性的放大器放大。下图为一直流供电的平衡电阻电桥，Ein接直流电源E：图2.6传感器结构原理图当电桥输出端接无穷大负载电阻时，可视输出端为开路，此时直流电桥称为电压桥，即只有电压输出。当忽略电源的内阻时，由分压原理有：uo=uBD=uAB−uAD=（2.2）当满足条件R1R3=R2R4时，即（2.3）uo=0，即电桥平衡。式（2.3）称平衡条件。应变片测量电桥在测量前使电桥平衡，从而使测量时电桥输出电压只与应变片感受的应变所引起的电阻变化有关。若差动工作，即R1=R-△R,R2=R+△R,R3=R-△R，R4=R+△R,按式（2.2），则电桥输出为=kεE(2.4)=E(R1R1+R2−R4R3+R4)E⋅R1R3−R2R4(R1+R2)(R3+R4)R1R2=R4R3uo=[(R+ΔR)2−(R−ΔR)2]E[(R+ΔR)+(R−ΔR)][(R+ΔR)+(R−ΔR)]=ΔRR⋅E应变片式传感器有如下特点：（1）应用和测量范围广，应变片可制成各种机械量传感器。（2）分辨力和灵敏度高，精度较高。（3）结构轻小，对试件影响小，对复杂环境适应性强，可在高温、高压、强磁场等特殊环境中使用，频率响应好。（4）商品化，使用方便，便于实现远距离、自动化测量。通过以上对传感器的比较分析，最终选择了第三种方案。题目要求称重范围0～9.999Kg，重量误差不大于0.005Kg，考虑到秤台自重、振动和冲击分量，还要避免超重损坏传感器，所以传感器量程必须大于额定称重——9.999Kg。我们选择的是L-PSIII型传感器，量程20Kg，精度为0.01%，满量程时误差0.002Kg，完全满足本系统的精度要求。系统采用压电传感器是一种典型的有源传感器，又称自发电式传感器。其工作原理是基于某些材料受力后在其相应的特定表面产生电荷的压电效应。压电...
