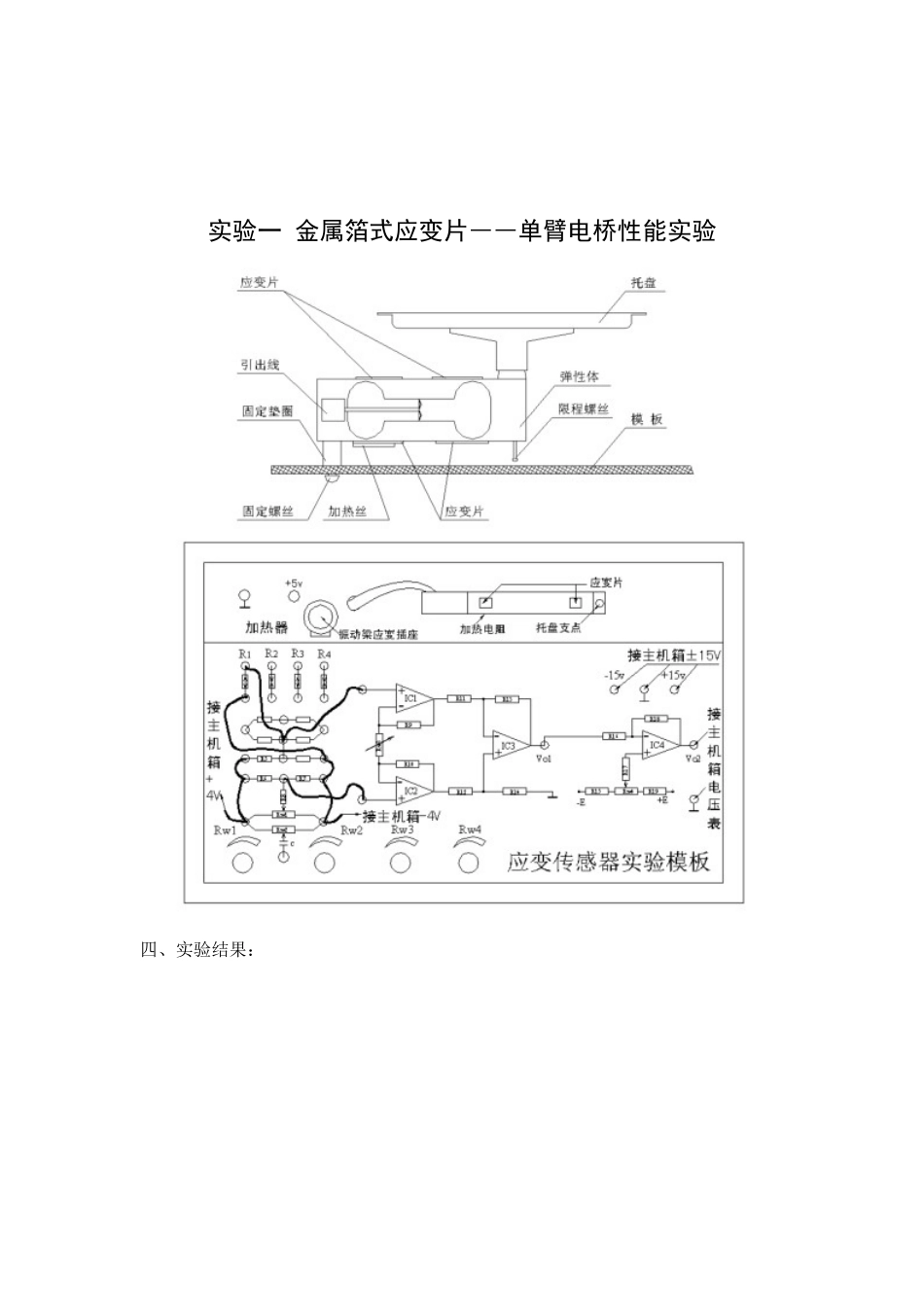

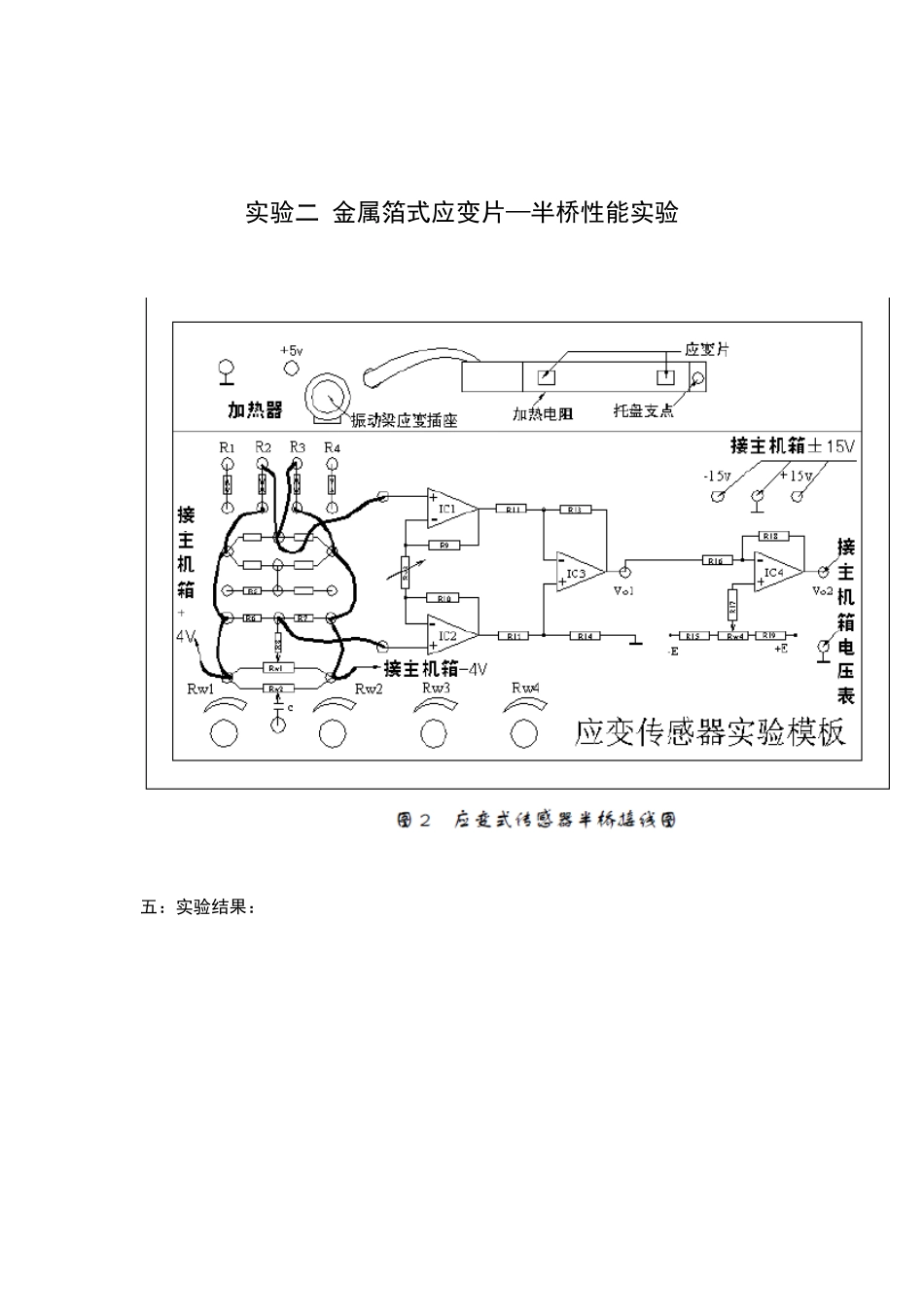

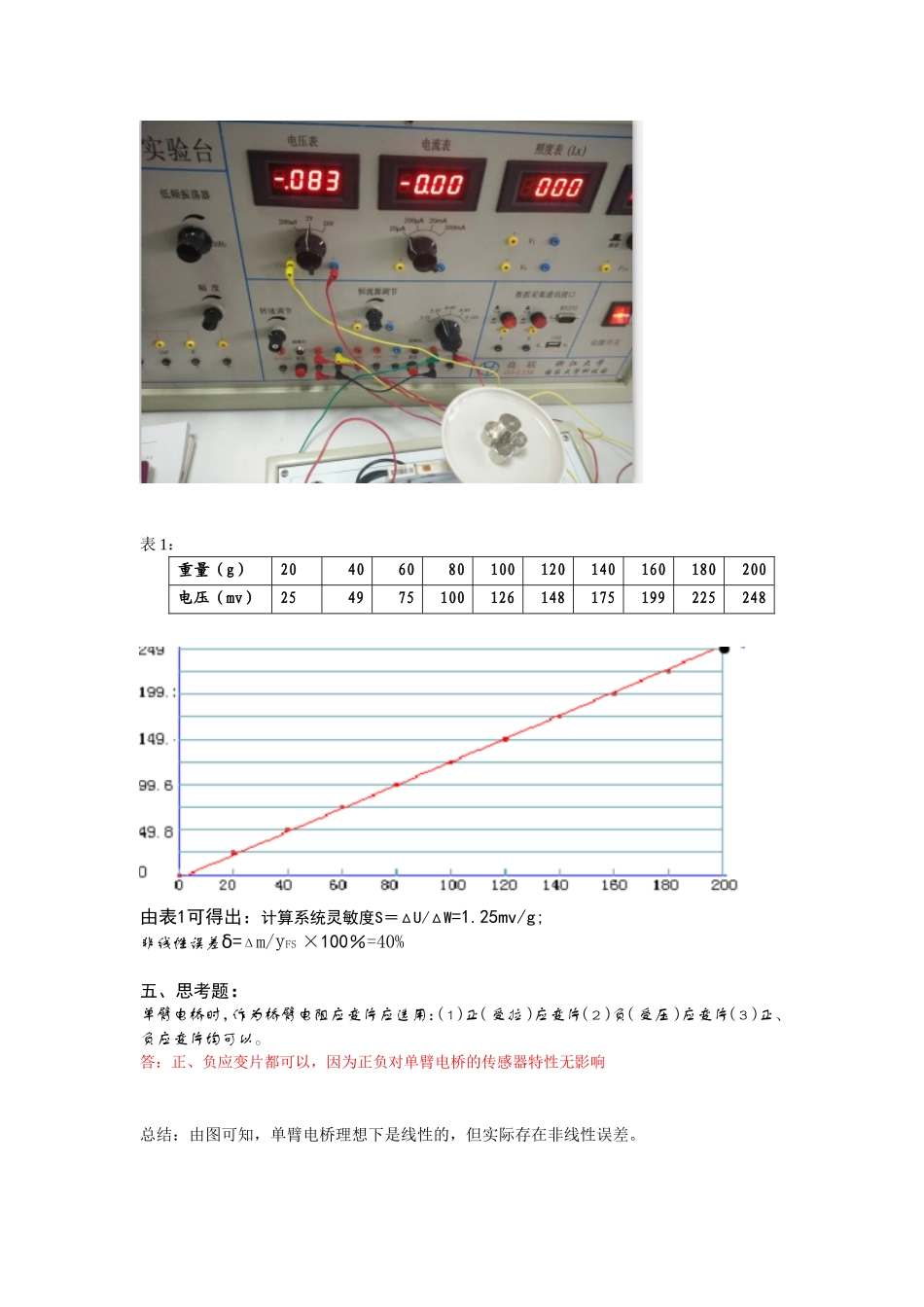

实验一金属箔式应变片――单臂电桥性能实验四、实验结果：表1：重量（g）20406080100120140160180200电压（mv）254975100126148175199225248由表1可得出：计算系统灵敏度S＝ΔU/ΔW=1.25mv/g;非线性误差δ=Δm/yFS×100％=40%五、思考题：单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2）负（受压）应变片（3）正、负应变片均可以。答：正、负应变片都可以，因为正负对单臂电桥的传感器特性无影响总结：由图可知，单臂电桥理想下是线性的，但实际存在非线性误差。实验二金属箔式应变片—半桥性能实验五：实验结果：重量（g）020406080100120140160180200电压（mv）09182837475666758594灵敏度S2＝U／W=0.45mv/g，非线性误差δ=43.04mv/94=45.8%六思考题：1、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1）对边（2）邻边。答：应放在邻边。2、桥路（差动电桥）测量时存在非线性误差，是因为：（1）电桥测量原理上存在非线性（2）应变片应变效应是非线性的（3）调零值不是真正为零。答：因为电桥原理上存在非线性误差。总结：由图可知，半桥的传感器特性曲线非线性得到了改善，电桥输出灵敏度提高。实验三金属箔式应变片—全桥性能实验四、实验步骤：1、将托盘安装到应变传感器的托盘支点上。将实验模板差动放大器调零：用导线将实验模板上的±15v、⊥插口与主机箱电源±15v、⊥分别相连，再将实验模板中的放大器的两输入口短接(Vi＝0)；调节放大器的增益电位器RW3大约到中间位置(先逆时针旋到底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。2、拆去放大器输入端口的短接线，根据图3—1接线。实验方法与实验二相同，将实验数据填入表3画出实验曲线；进行灵敏度和非线性误差计算。实验完毕，关闭电源。五：实验结果：重量（g）020406080100120140160180200电压（mv）0163249668299116132149166灵敏度S2＝U／W=0.81mv/g，非线性误差δ=90.7mv/166=54.6%六、思考题：1、测量中，当两组对边（R1、R3为对边）电阻值R相同时，即R1＝R3，R2＝R4，而R1≠R2时，是否可以组成全桥：（1）可以（2）不可以。答：可以。2某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片，如图3—2，如何利用这四片应片组成电桥，是否需要外加电阻。答：将这两组应变片按照两个不同方向贴在棒材上，利用两组不同的测量值即可组成一个全路电桥，不需要外加电阻实验五直流全桥的应用—电子秤实验五：实验结果：重量（g）020406080100120140160180200电压（mv）020406080100120140160180200由图知：误差：0%，线性误差：0%实验六金属箔式应变片的温度影响实验五：实验结果：Uo1=0.2v,Uot=0.204v;δ=(0.204-0.2)/0.2*100%=2%六、思考题：金属箔式应变片温度影响有哪些消除方法？答：可以通过以下几种方法消除：温度自补偿法、电桥线路补偿法、辅助测量补偿法、热敏电阻补偿法、计算机补偿法等。而最常用的是温度自补偿法和电桥线路补偿法。温度补偿法：利用温度补偿片进行补偿。温度补偿片是一种特制的.具有温度补偿作用的应变片，将其粘贴在被测件上，当温度变化时，与产生的附加应变片相互抵消。电桥线路补偿法：电桥补偿是最常用的、效果最好的补偿方法，应变片通常作为平衡电桥的一个臂来测量应变。实验七交流全桥的应用—振动测量实验五：实验结果：f（Hz）12345678910Vo（p-p）0.040.016-0.004-0.0020.0070.0240.0300.0320.0340.036六、思考题：1、请归纳直流电桥和交流电桥的特点。直流电桥是一种利用比较法精确测量电阻的方法,也是电学中一种很基本的电路连接方式。交流电桥是由电阻,电容或电感等元件组成的桥式电路,交流电桥不但可以测交流电阻,电感,电容;还可以测量材料的介电常数,电容器的介质损耗,线圈间的互感系数和耗合系数,磁性材料的磁导率和液体的电导率。2、定性分析如下移相器和相敏检波器电路工作原理。移相器电路原理：利用阻容电路达到移相目的。相敏检波器电路的原理:由施密特开关电路及运放组成的相敏检波器电路的原理实验九差动变压器的性能实验五...
