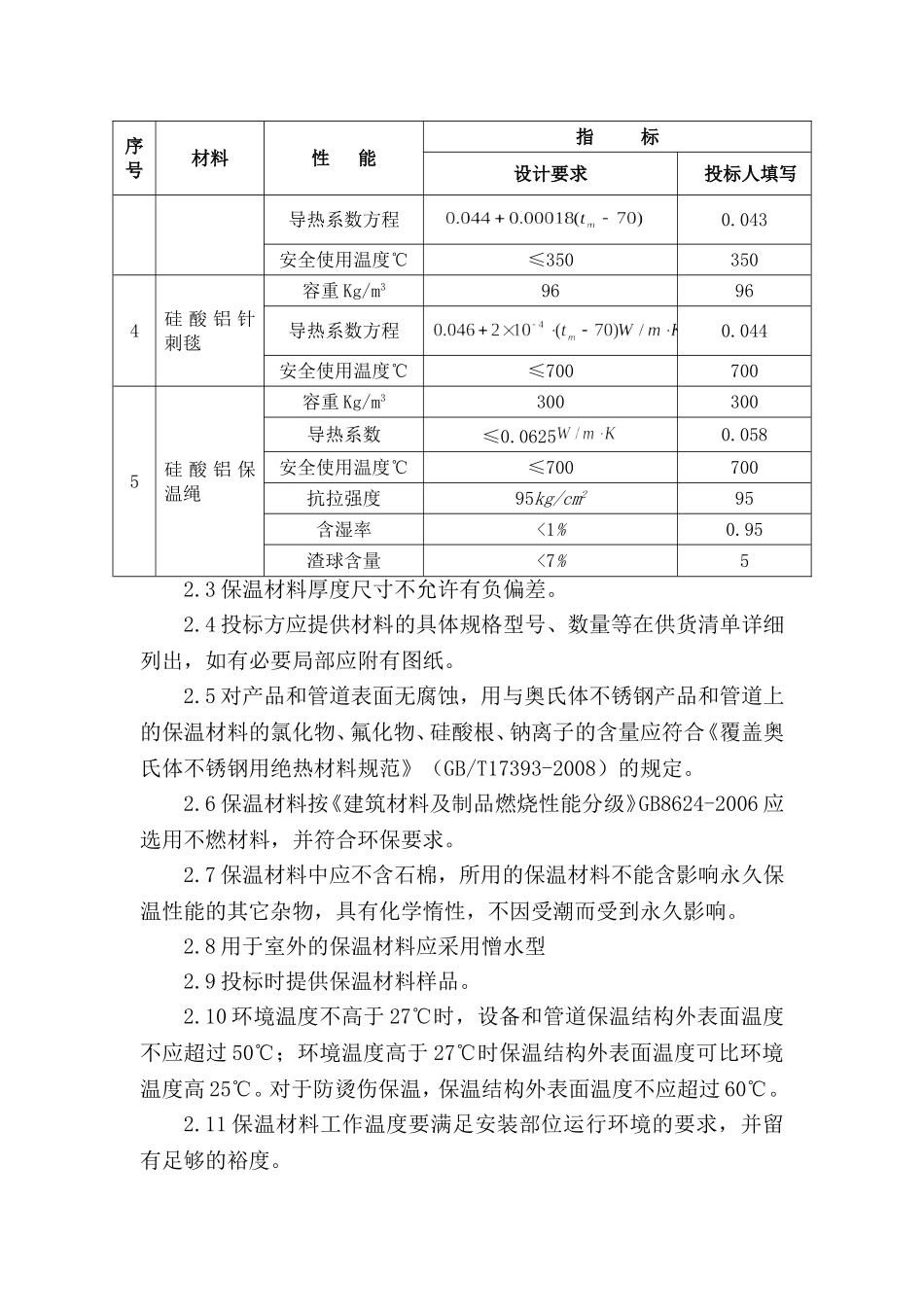

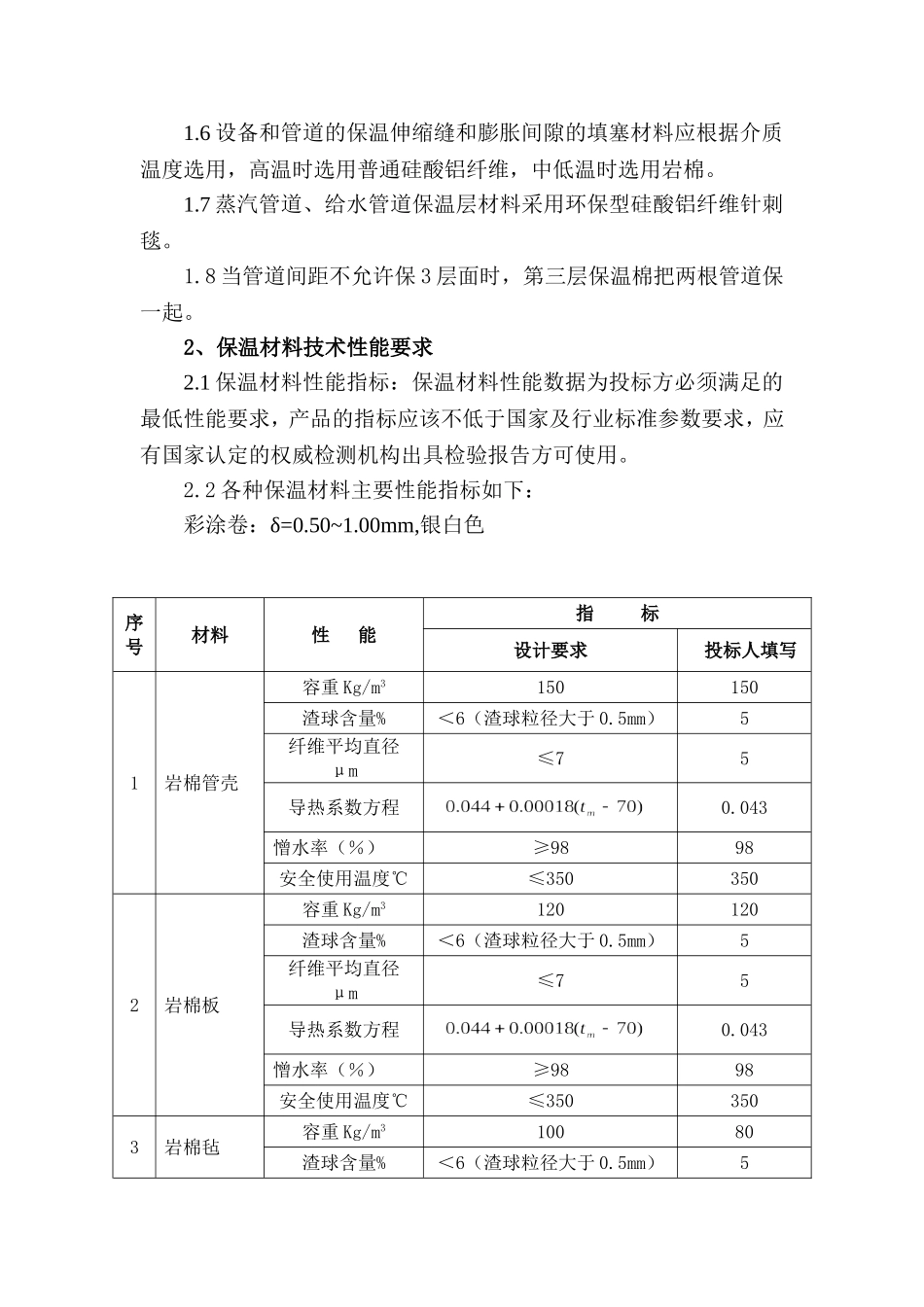

一、编制依据技术规范和标准合同规定的标准设计单位提供的设计施工图纸及其它技术文件材料；保温材料应符合现行使用的有关国家标准以及部颁标准，这些标准和规范（不限于）至少包括（如果标准不一致时，应以高标准为准）：GB50126工业设备及管道绝热工程施工及验收规范GB50185工业设备及管道绝热工程质量检验评定标准《火力发电厂保温材料技术条件》（DL/T776-2001）《电力建设施工质量验收及评价规程》（锅炉机组）DL/T5210.2-2009《设备及管道保温技术通则》GB4272《工业设备及管道绝热工程设计规范》GB50264《设备及管道保温效果的测试与评价》《电业安全工作规程》《保温材料憎水性试验方法》GB10299《绝热用硅酸铝棉及制品》GB/T16400-2003《覆盖奥氏体不锈钢用绝热材料规范》GB/T17393-2008《绝热用岩棉、矿渣棉及其制品》GB/T11835-2007《一般工业用铝及铝合金板、带材》GB3880-2012二、施工方案1、保温工程1.1本方案按照《火力发电厂保温油漆设计规程》1.2设备、管道及附件均予以保温。1.3管道外表面温度高于50℃，需要经常操作、维修的设备和管道均保温。1.4安全阀后的对空排汽管道，只需在人能接触到的上方2.1米，靠操作平台水平距离750mm范围内保温。1.5阀门、补偿器、流量测量装置以及其它检修拆卸部件，采用玻璃钢活动保护罩。1.6设备和管道的保温伸缩缝和膨胀间隙的填塞材料应根据介质温度选用，高温时选用普通硅酸铝纤维，中低温时选用岩棉。1.7蒸汽管道、给水管道保温层材料采用环保型硅酸铝纤维针刺毯。1.8当管道间距不允许保3层面时，第三层保温棉把两根管道保一起。2、保温材料技术性能要求2.1保温材料性能指标：保温材料性能数据为投标方必须满足的最低性能要求，产品的指标应该不低于国家及行业标准参数要求，应有国家认定的权威检测机构出具检验报告方可使用。2.2各种保温材料主要性能指标如下：彩涂卷：δ=0.50~1.00mm,银白色序号材料性能指标设计要求投标人填写1岩棉管壳容重Kg/m3150150渣球含量%＜6（渣球粒径大于0.5mm）5纤维平均直径μm≤75导热系数方程0.043憎水率（％）≥9898安全使用温度℃≤3503502岩棉板容重Kg/m3120120渣球含量%＜6（渣球粒径大于0.5mm）5纤维平均直径μm≤75导热系数方程0.043憎水率（％）≥9898安全使用温度℃≤3503503岩棉毡容重Kg/m310080渣球含量%＜6（渣球粒径大于0.5mm）5序号材料性能指标设计要求投标人填写导热系数方程0.043安全使用温度℃≤3503504硅酸铝针刺毯容重Kg/m39696导热系数方程0.044安全使用温度℃≤7007005硅酸铝保温绳容重Kg/m3300300导热系数≤0.06250.058安全使用温度℃≤700700抗拉强度95kg/cm295含湿率<1%0.95渣球含量<7%52.3保温材料厚度尺寸不允许有负偏差。2.4投标方应提供材料的具体规格型号、数量等在供货清单详细列出，如有必要局部应附有图纸。2.5对产品和管道表面无腐蚀，用与奥氏体不锈钢产品和管道上的保温材料的氯化物、氟化物、硅酸根、钠离子的含量应符合《覆盖奥氏体不锈钢用绝热材料规范》（GB/T17393-2008）的规定。2.6保温材料按《建筑材料及制品燃烧性能分级》GB8624-2006应选用不燃材料，并符合环保要求。2.7保温材料中应不含石棉，所用的保温材料不能含影响永久保温性能的其它杂物，具有化学惰性，不因受潮而受到永久影响。2.8用于室外的保温材料应采用憎水型2.9投标时提供保温材料样品。2.10环境温度不高于27℃时，设备和管道保温结构外表面温度不应超过50℃；环境温度高于27℃时保温结构外表面温度可比环境温度高25℃。对于防烫伤保温，保温结构外表面温度不应超过60℃。2.11保温材料工作温度要满足安装部位运行环境的要求，并留有足够的裕度。2.12在材料使用寿命期间，在温度达到连续额定最高温度的情况下，由于粘合剂和其它保温成分的损失，或者由于其它原因，而使保温材料脆化、明显地失去弹性、保温性能下降、体积变化或者其它不希望的变化。2.13当受热时不散发毒性气体。2.14当直接接触时，不与金属表面或保护罩起化学反应，或腐蚀它们。当这些表面不直接接触，不会由于材料的某种成分或者由于水分或蒸汽作为中间媒介的浸沥或其它渗透作用，而使保温材料与这些金属表面起...
