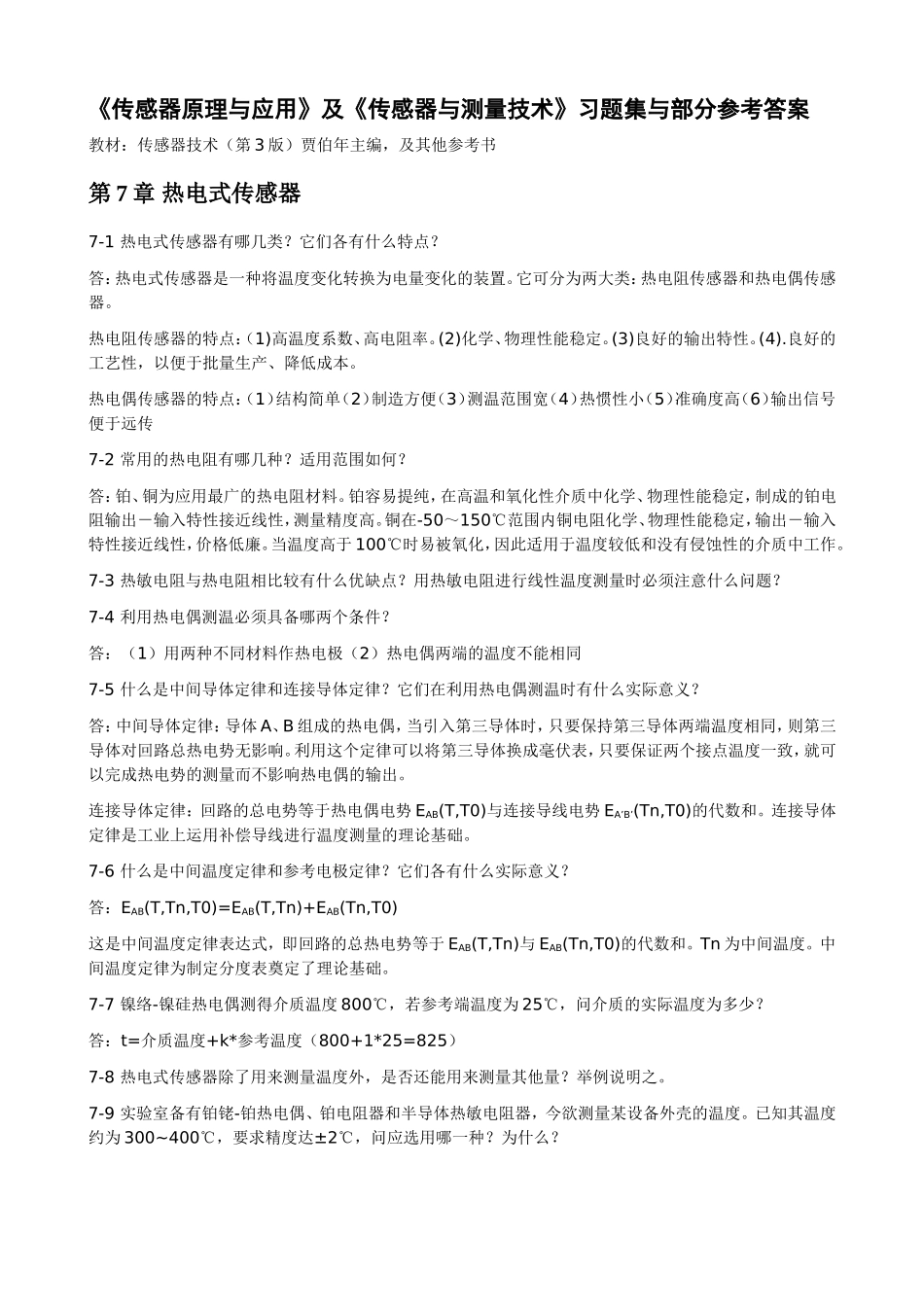

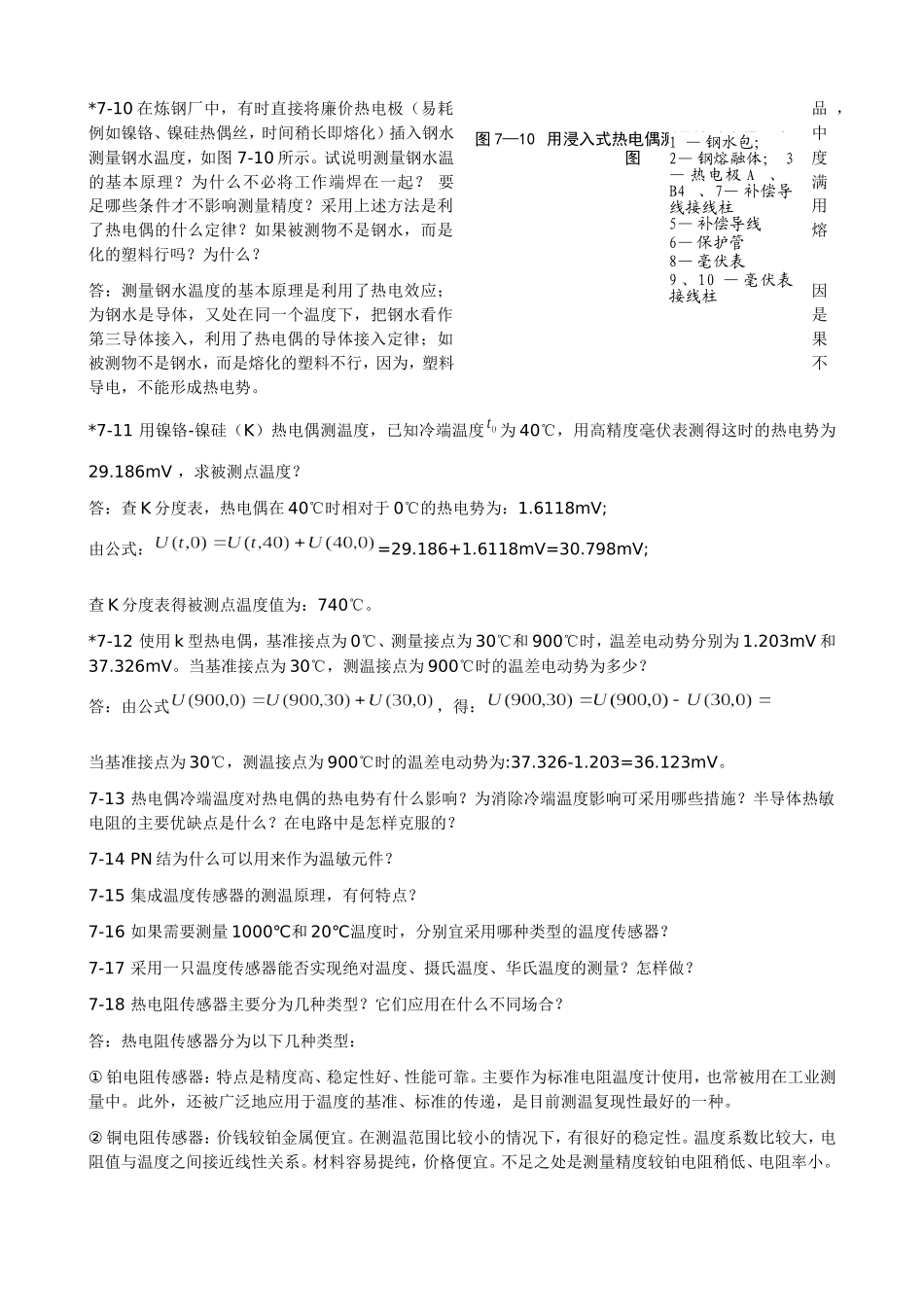

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。它可分为两大类：热电阻传感器和热电偶传感器。热电阻传感器的特点：（1)高温度系数、高电阻率。(2)化学、物理性能稳定。(3)良好的输出特性。(4).良好的工艺性，以便于批量生产、降低成本。热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。7-3热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。连接导体定律：回路的总电势等于热电偶电势EAB(T,T0)与连接导线电势EA’B’(Tn,T0)的代数和。连接导体定律是工业上运用补偿导线进行温度测量的理论基础。7-6什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：EAB(T,Tn,T0)=EAB(T,Tn)+EAB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于EAB(T,Tn)与EAB(Tn,T0)的代数和。Tn为中间温度。中间温度定律为制定分度表奠定了理论基础。7-7镍络-镍硅热电偶测得介质温度800℃，若参考端温度为25℃，问介质的实际温度为多少？答：t=介质温度+k*参考温度（800+1*25=825）7-8热电式传感器除了用来测量温度外，是否还能用来测量其他量？举例说明之。7-9实验室备有铂铑-铂热电偶、铂电阻器和半导体热敏电阻器，今欲测量某设备外壳的温度。已知其温度约为300~400℃，要求精度达±2℃，问应选用哪一种？为什么？*7-10在炼钢厂中，有时直接将廉价热电极（易耗品，例如镍铬、镍硅热偶丝，时间稍长即熔化）插入钢水中测量钢水温度，如图7-10所示。试说明测量钢水温度的基本原理？为什么不必将工作端焊在一起？要满足哪些条件才不影响测量精度？采用上述方法是利用了热电偶的什么定律？如果被测物不是钢水，而是熔化的塑料行吗？为什么？答：测量钢水温度的基本原理是利用了热电效应；因为钢水是导体，又处在同一个温度下，把钢水看作是第三导体接入，利用了热电偶的导体接入定律；如果被测物不是钢水，而是熔化的塑料不行，因为，塑料不导电，不能形成热电势。*7-11用镍铬-镍硅（K）热电偶测温度，已知冷端温度为40℃，用高精度毫伏表测得这时的热电势为29.186mV，求被测点温度？答：查K分度表，热电偶在40℃时相对于0℃的热电势为：1.6118mV;由公式：=29.186+1.6118mV=30.798mV;查K分度表得被测点温度值为：740℃。*7-12使用k型热电偶，基准接点为0℃、测量接点为30℃和900℃时，温差电动势分别为1.203mV和37.326mV。当基准接点为30℃，测温接点为900℃时的温差电动势为多少？答：由公式，得：当基准接点为30℃，测温接点为900℃时的温差电动势为:37.326-1.203=36.123mV。7-13热电偶冷端温度对热电偶的热电势有什么影响？为消除冷端温度影响可采用哪些措施？半导体热敏电阻的主要优缺点是什么？在电路中是怎样克服的？7-14PN结为什么可以用来作为温敏元件？7-15集成温度传感器的测温原理，有何特点？7-16如果需要测量1000℃和20℃温度时，分别宜采用哪种类型的温度传感器？7-17采用一只温度传感器能否实现绝对温度...
