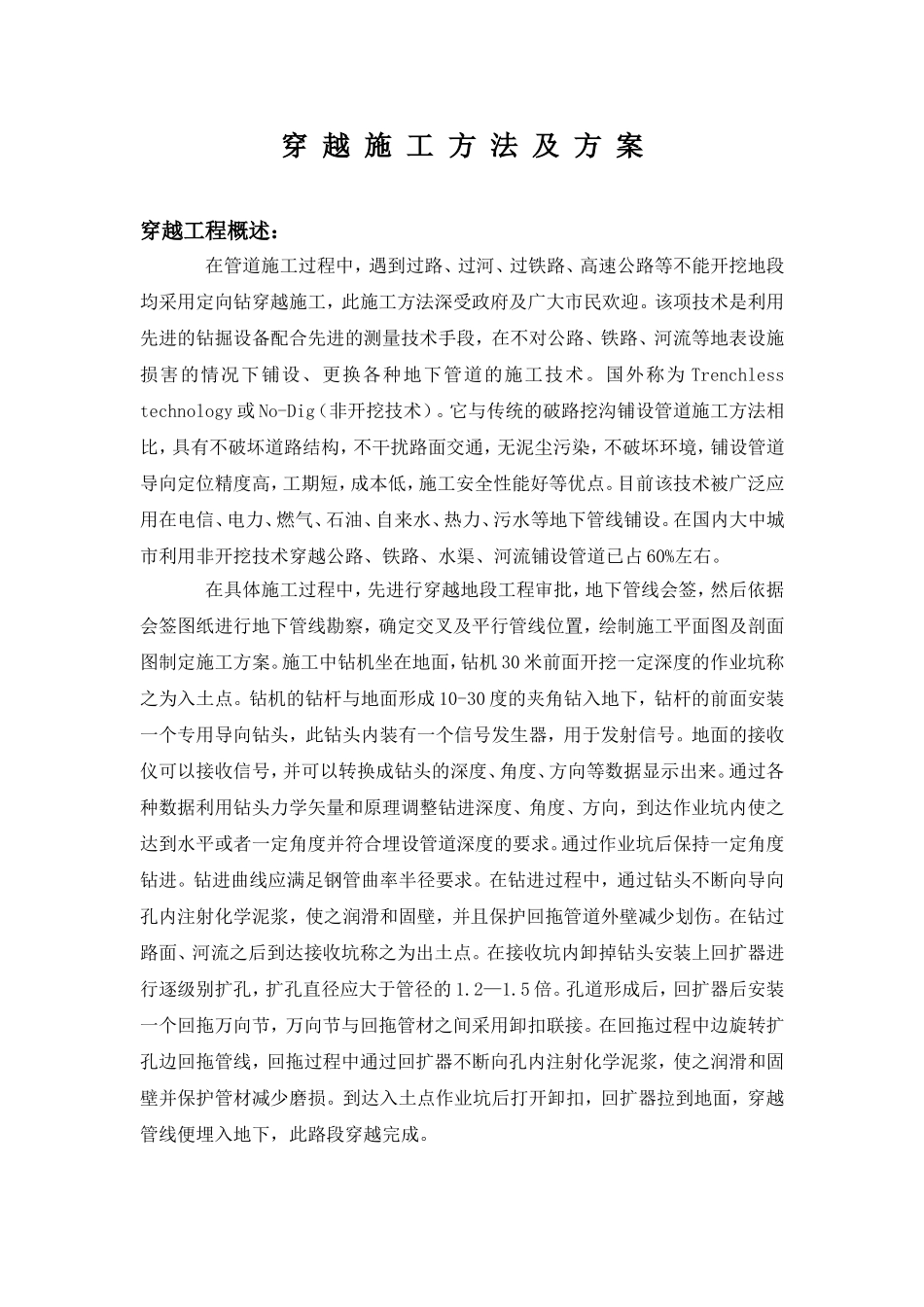

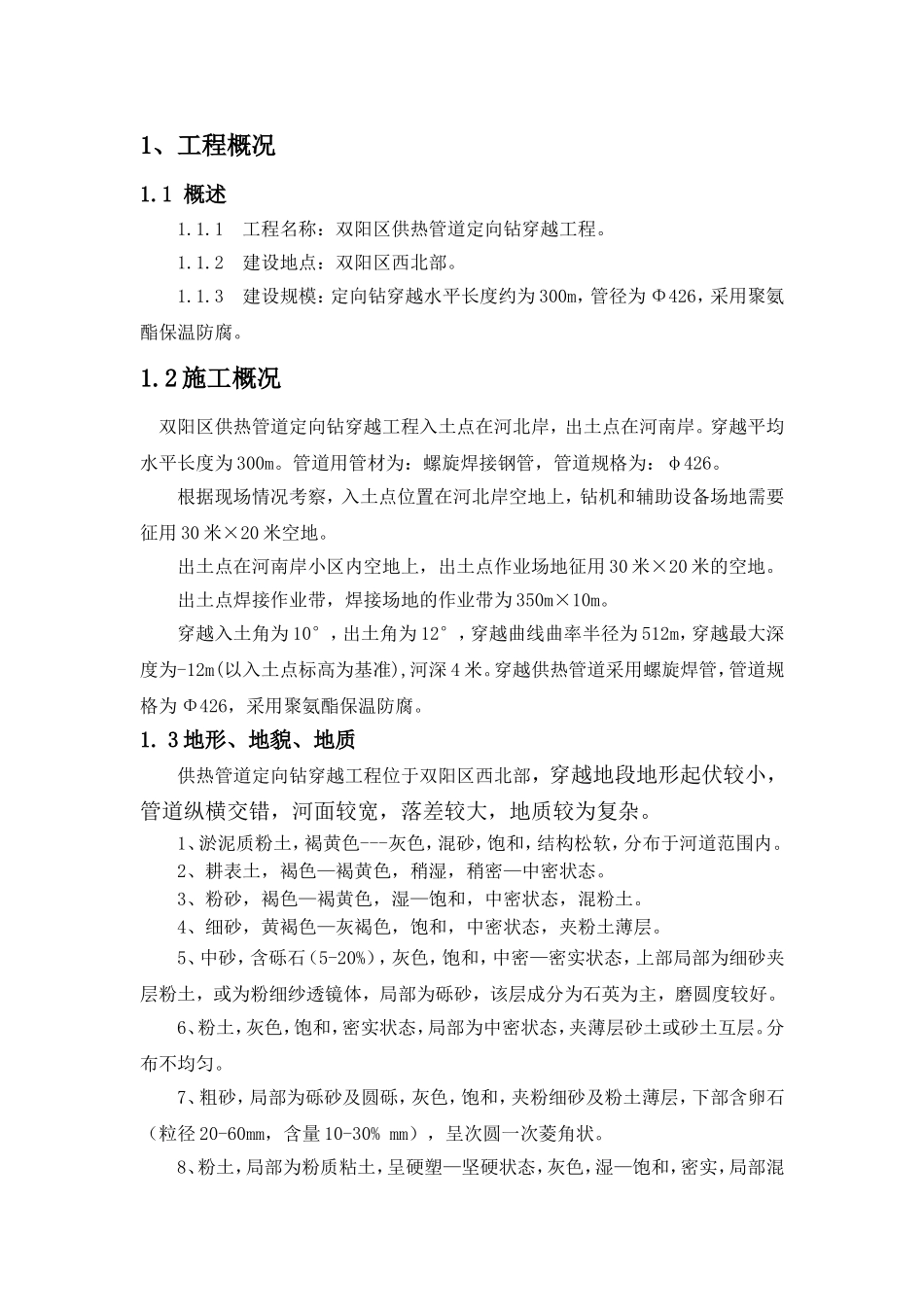

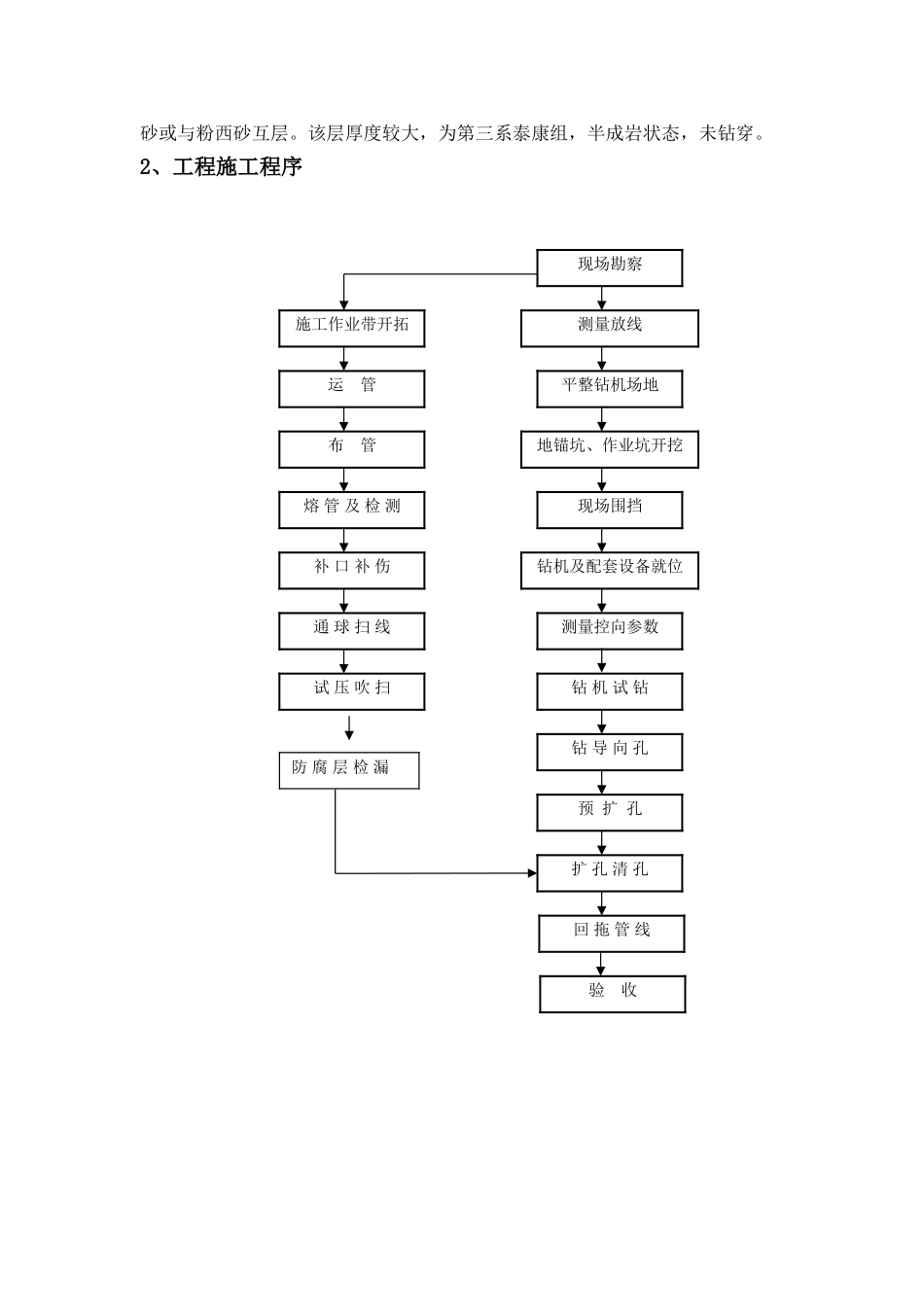

穿越施工方法及方案穿越工程概述：在管道施工过程中，遇到过路、过河、过铁路、高速公路等不能开挖地段均采用定向钻穿越施工，此施工方法深受政府及广大市民欢迎。该项技术是利用先进的钻掘设备配合先进的测量技术手段，在不对公路、铁路、河流等地表设施损害的情况下铺设、更换各种地下管道的施工技术。国外称为Trenchlesstechnology或No-Dig（非开挖技术）。它与传统的破路挖沟铺设管道施工方法相比，具有不破坏道路结构，不干扰路面交通，无泥尘污染，不破坏环境，铺设管道导向定位精度高，工期短，成本低，施工安全性能好等优点。目前该技术被广泛应用在电信、电力、燃气、石油、自来水、热力、污水等地下管线铺设。在国内大中城市利用非开挖技术穿越公路、铁路、水渠、河流铺设管道已占60%左右。在具体施工过程中，先进行穿越地段工程审批，地下管线会签，然后依据会签图纸进行地下管线勘察，确定交叉及平行管线位置，绘制施工平面图及剖面图制定施工方案。施工中钻机坐在地面，钻机30米前面开挖一定深度的作业坑称之为入土点。钻机的钻杆与地面形成10-30度的夹角钻入地下，钻杆的前面安装一个专用导向钻头，此钻头内装有一个信号发生器，用于发射信号。地面的接收仪可以接收信号，并可以转换成钻头的深度、角度、方向等数据显示出来。通过各种数据利用钻头力学矢量和原理调整钻进深度、角度、方向，到达作业坑内使之达到水平或者一定角度并符合埋设管道深度的要求。通过作业坑后保持一定角度钻进。钻进曲线应满足钢管曲率半径要求。在钻进过程中，通过钻头不断向导向孔内注射化学泥浆，使之润滑和固壁，并且保护回拖管道外壁减少划伤。在钻过路面、河流之后到达接收坑称之为出土点。在接收坑内卸掉钻头安装上回扩器进行逐级别扩孔，扩孔直径应大于管径的1.2—1.5倍。孔道形成后，回扩器后安装一个回拖万向节，万向节与回拖管材之间采用卸扣联接。在回拖过程中边旋转扩孔边回拖管线，回拖过程中通过回扩器不断向孔内注射化学泥浆，使之润滑和固壁并保护管材减少磨损。到达入土点作业坑后打开卸扣，回扩器拉到地面，穿越管线便埋入地下，此路段穿越完成。1、工程概况1.1概述1.1.1工程名称：双阳区供热管道定向钻穿越工程。1.1.2建设地点：双阳区西北部。1.1.3建设规模：定向钻穿越水平长度约为300m，管径为Φ426，采用聚氨酯保温防腐。1.2施工概况双阳区供热管道定向钻穿越工程入土点在河北岸，出土点在河南岸。穿越平均水平长度为300m。管道用管材为：螺旋焊接钢管，管道规格为：φ426。根据现场情况考察，入土点位置在河北岸空地上，钻机和辅助设备场地需要征用30米×20米空地。出土点在河南岸小区内空地上，出土点作业场地征用30米×20米的空地。出土点焊接作业带，焊接场地的作业带为350m×10m。穿越入土角为10°，出土角为12°，穿越曲线曲率半径为512m，穿越最大深度为-12m(以入土点标高为基准),河深4米。穿越供热管道采用螺旋焊管，管道规格为Φ426，采用聚氨酯保温防腐。1.3地形、地貌、地质供热管道定向钻穿越工程位于双阳区西北部，穿越地段地形起伏较小，管道纵横交错，河面较宽，落差较大，地质较为复杂。1、淤泥质粉土，褐黄色---灰色，混砂，饱和，结构松软，分布于河道范围内。2、耕表土，褐色—褐黄色，稍湿，稍密—中密状态。3、粉砂，褐色—褐黄色，湿—饱和，中密状态，混粉土。4、细砂，黄褐色—灰褐色，饱和，中密状态，夹粉土薄层。5、中砂，含砾石（5-20%），灰色，饱和，中密—密实状态，上部局部为细砂夹层粉土，或为粉细纱透镜体，局部为砾砂，该层成分为石英为主，磨圆度较好。6、粉土，灰色，饱和，密实状态，局部为中密状态，夹薄层砂土或砂土互层。分布不均匀。7、粗砂，局部为砾砂及圆砾，灰色，饱和，夹粉细砂及粉土薄层，下部含卵石（粒径20-60mm，含量10-30%mm），呈次圆一次菱角状。8、粉土，局部为粉质粘土，呈硬塑—坚硬状态，灰色，湿—饱和，密实，局部混砂或与粉西砂互层。该层厚度较大，为第三系泰康组，半成岩状态，未钻穿。2、工程施工程序现场勘察施工作业带开拓测量放线平整钻机场地地锚坑、作业坑开挖现场围挡钻机及配套设备就...
