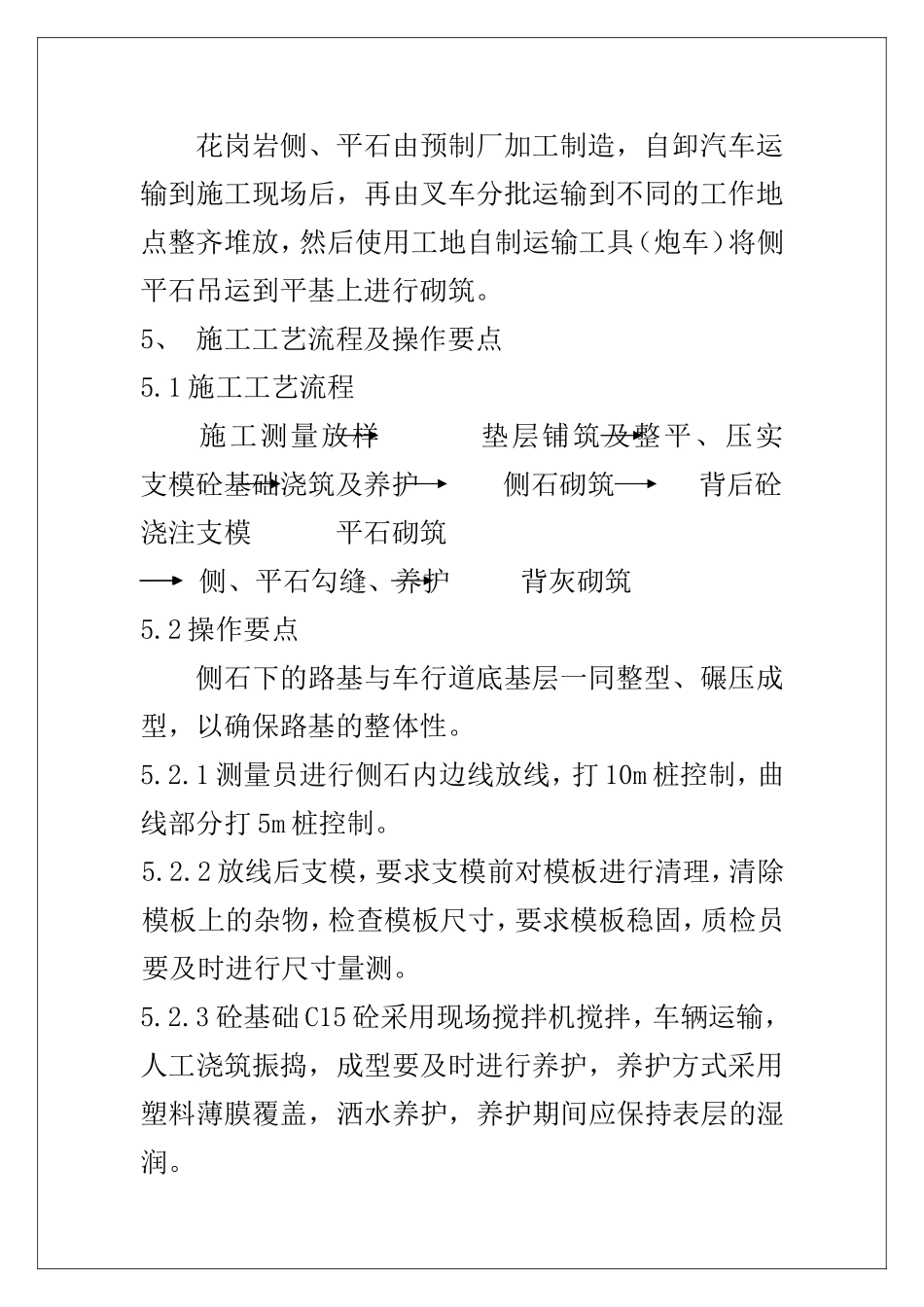

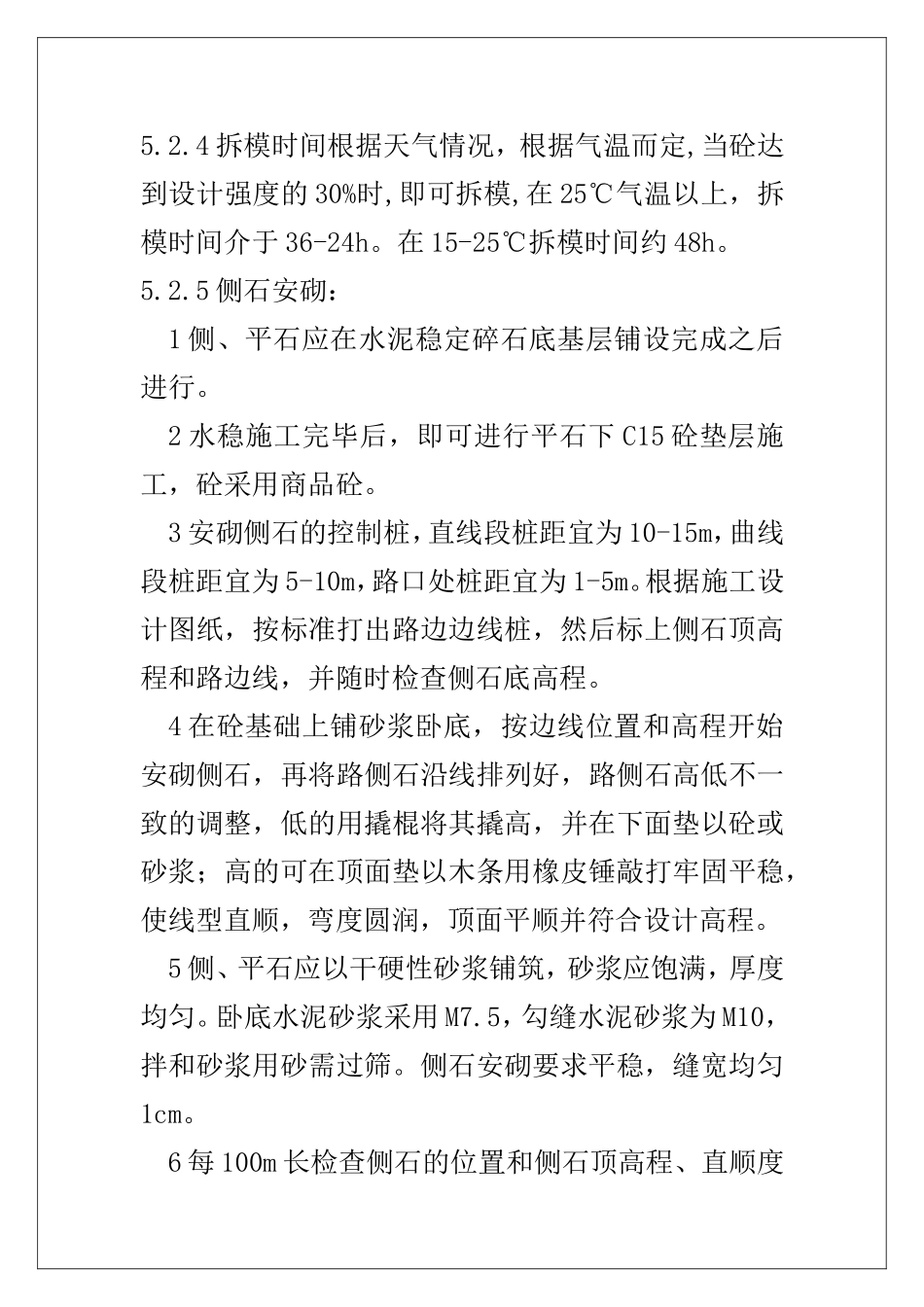

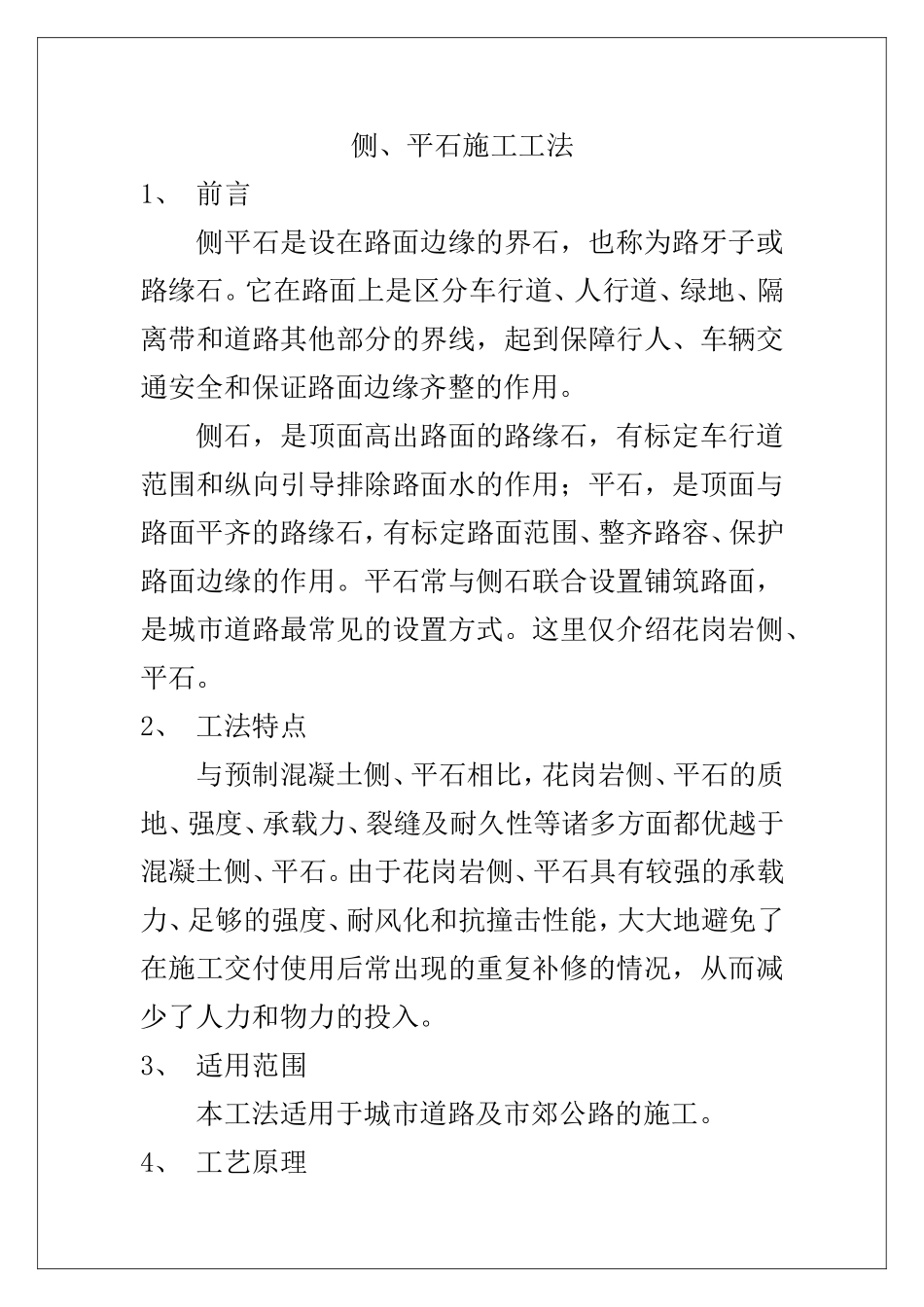

侧、平石施工工法1、前言侧平石是设在路面边缘的界石，也称为路牙子或路缘石。它在路面上是区分车行道、人行道、绿地、隔离带和道路其他部分的界线，起到保障行人、车辆交通安全和保证路面边缘齐整的作用。侧石，是顶面高出路面的路缘石，有标定车行道范围和纵向引导排除路面水的作用；平石，是顶面与路面平齐的路缘石，有标定路面范围、整齐路容、保护路面边缘的作用。平石常与侧石联合设置铺筑路面，是城市道路最常见的设置方式。这里仅介绍花岗岩侧、平石。2、工法特点与预制混凝土侧、平石相比，花岗岩侧、平石的质地、强度、承载力、裂缝及耐久性等诸多方面都优越于混凝土侧、平石。由于花岗岩侧、平石具有较强的承载力、足够的强度、耐风化和抗撞击性能，大大地避免了在施工交付使用后常出现的重复补修的情况，从而减少了人力和物力的投入。3、适用范围本工法适用于城市道路及市郊公路的施工。4、工艺原理花岗岩侧、平石由预制厂加工制造，自卸汽车运输到施工现场后，再由叉车分批运输到不同的工作地点整齐堆放，然后使用工地自制运输工具（炮车）将侧平石吊运到平基上进行砌筑。5、施工工艺流程及操作要点5.1施工工艺流程施工测量放样垫层铺筑及整平、压实支模砼基础浇筑及养护侧石砌筑背后砼浇注支模平石砌筑侧、平石勾缝、养护背灰砌筑5.2操作要点侧石下的路基与车行道底基层一同整型、碾压成型，以确保路基的整体性。5.2.1测量员进行侧石内边线放线，打10m桩控制，曲线部分打5m桩控制。5.2.2放线后支模，要求支模前对模板进行清理，清除模板上的杂物，检查模板尺寸，要求模板稳固，质检员要及时进行尺寸量测。5.2.3砼基础C15砼采用现场搅拌机搅拌，车辆运输，人工浇筑振捣，成型要及时进行养护，养护方式采用塑料薄膜覆盖，洒水养护，养护期间应保持表层的湿润。5.2.4拆模时间根据天气情况，根据气温而定,当砼达到设计强度的30%时,即可拆模,在25℃气温以上，拆模时间介于36-24h。在15-25℃拆模时间约48h。5.2.5侧石安砌：1侧、平石应在水泥稳定碎石底基层铺设完成之后进行。2水稳施工完毕后，即可进行平石下C15砼垫层施工，砼采用商品砼。3安砌侧石的控制桩，直线段桩距宜为10-15m，曲线段桩距宜为5-10m，路口处桩距宜为1-5m。根据施工设计图纸，按标准打出路边边线桩，然后标上侧石顶高程和路边线，并随时检查侧石底高程。4在砼基础上铺砂浆卧底，按边线位置和高程开始安砌侧石，再将路侧石沿线排列好，路侧石高低不一致的调整，低的用撬棍将其撬高，并在下面垫以砼或砂浆；高的可在顶面垫以木条用橡皮锤敲打牢固平稳，使线型直顺，弯度圆润，顶面平顺并符合设计高程。5侧、平石应以干硬性砂浆铺筑，砂浆应饱满，厚度均匀。卧底水泥砂浆采用M7.5，勾缝水泥砂浆为M10，拌和砂浆用砂需过筛。侧石安砌要求平稳，缝宽均匀1cm。6每100m长检查侧石的位置和侧石顶高程、直顺度合格后进行勾缝。勾缝要将砂浆填满填实缝隙后勾抹平整，并将缝边毛刺清扫干净。7侧石背后在打背灰后，及时用土填埋并夯打密实，以保护侧平石的稳固。5.2.6平石安砌：侧石砌筑完成，需要做平石的第二次平基，然后进行平石的安装，平石安砌时要求与侧石相同。5.3施工注意事项5.3.1侧平石在使用前应进行质量检查达到足够的强度，并应具有抗撞击、耐风化的性能，表面应平整，不应有脱皮现象。5.3.2侧石后背砼要支模浇筑，并还土夯实。还土夯实宽度不宜小于50cm，高度不宜小于15cm，压实度不得小于90%。回填时应注意不要影响侧石的直顺度和稳固性。5.3.3侧平石施工时，平石和侧石错缝应对中相接，要求紧缝排砌，缝宽为1cm，平石勾平缝，侧石勾凹缝，深度0.5cm。平石与路面接边线要求保证顺直。5.3.4砌筑完毕应保证路侧石线条直顺、曲线圆滑，无折角现象。5.3.5施工完的段落要进行成品防护工作。5.3.6花岗石安砌属外观工程，过程控制中可提高允许误差标准。6、材料设备6.1材料侧、平石采用花岗岩制作，对砌筑使用的砂子、水泥、碎石均需按批量送检，试验合格后方可使用。6.2施工设备7、质量控制7.1工程质量控制标准花岗岩侧、平石施工质量执行中华人民共和国行业标准《城镇道路工程施工与质量验收规范》CJJ1-...
