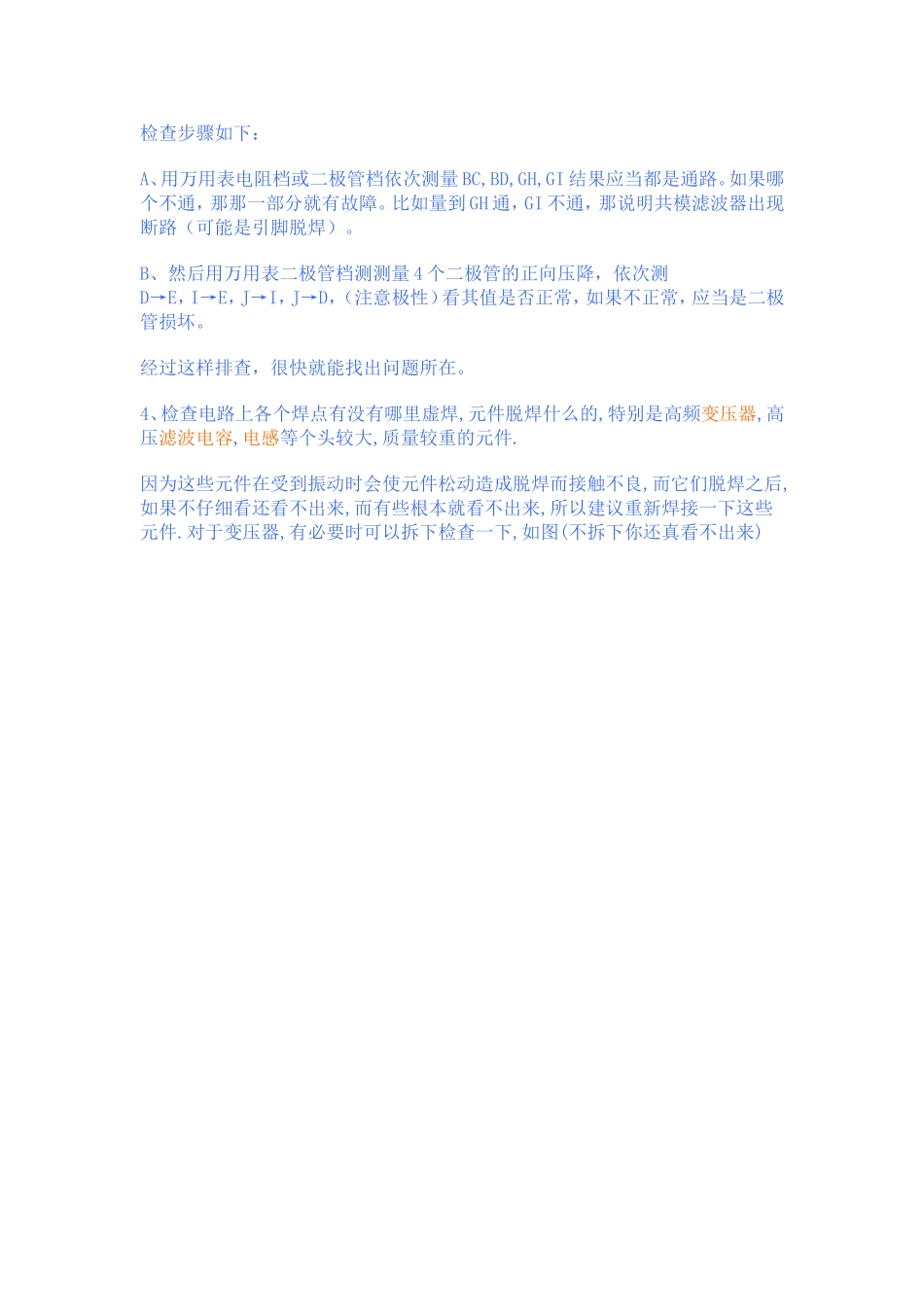

充电器维修经验：已修复。原因是两个推动管1815不良，两对1815用表测量是好的，但却不能用。两个充电器都是换两个1815就正常了。总结：以后碰见13007击穿，输出电压不正常的要先带换两个推动管1815。充电器的故障基本都是、这几个元件易损如UC3842、8N60C(开关管)场效应管、LM324、339、393、358，TL494、431、4060、13007、1815、等等只要带换就行了。S8050（NPN）,)8N60C(开关管)，MUR1660CT快恢复整流二极管1故障现象：初级输入保险烧毁，发黑。负载严重短路，重点检查整流管，开关管，开关管损坏后，对地脚接的电流检测电阻也同时烧断，换时要注意用同规格的电阻代替，不可以误差太大，否则会炸掉新换上的开关管，特别注意！！2输出无电压，电源和饱和指示灯亮，主要是输出电路短路引起，常见的是电源正负接反所致《用别的输出极性充电器充自己的电动车》，重点检查输出的保险电阻3W0.1欧绿色或者灰白色。换后检查防接反二极管多数为1N5408或者6A10有无损坏。3输出电压正常，充电时间长，不变绿灯，电池发热严重，排除电池故障后，常见的充电器原因是电压检测转换集成电路LM324部分单元损坏所致，可以用替换法检查。4电源没有指示灯，开关管没问题，多数为电源驱动电路UC3842损坏，检查方法，测38427脚供电电压为15V左右，6脚1-2V左右浮动，8脚5V输出，如果满足上述3个条件，基本可认为3842无故障，若3842损坏，可检查供电电阻150K3W电阻有无损坏，5如果被雨水淋后损坏，多数为3842损坏，8N60损坏38426脚到开关管的控制极电阻损坏《120欧左右》供电电阻150K3W电阻损坏电流检测3842在开关电源中的应用UC3842是美国Unitrode公司(该公司现已被TI公司收购)生产的一种高性能单端输出式电流控制型脉宽调制器芯片，可直接驱动双极型晶体管、MOSFEF和IGBT等功率型半导体器件，具有管脚数量少、外围电路简单、安装调试简便、性能优良等诸多优点，广泛应用于计算机、显示器等系统电路中作开关电源驱动器件。1UC3842内部工作原理简介图1示出了UC3842内部框图和引脚图，UC3842采用固定工作频率脉冲宽度可控调制方式，共有8个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.8/(RT×CT)；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns驱动能力为±1A；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V基准电压输出端，有50mA的负载能力。、首先：检查保险丝是否明显断路，如果断路跳到第5步2、如果没有，那就用万用表的电阻档或二极管档量一下电源进线是否断路（不带电测量）即图1中的AB和FG；当然也可以给充电器插上电源，用直流电压档测量高压滤波电容上(EJ)有没有近300V左右的直流电压，但如果仍是没有的话，还要再用交流档去测一下电源进线（BG）是否有交流220V输入。用来排除是否是由电线断路引起的故障。图1,插头到高压滤波电容的电路3、如果电线没有断路，而高压滤波电容上却又没有300V的直流电压该怎么办呢检查步骤如下：A、用万用表电阻档或二极管档依次测量BC,BD,GH,GI结果应当都是通路。如果哪个不通，那那一部分就有故障。比如量到GH通，GI不通，那说明共模滤波器出现断路（可能是引脚脱焊）。B、然后用万用表二极管档测测量4个二极管的正向压降，依次测D→E，I→E，J→I，J→D，（注意极性）看其值是否正常，如果不正常，应当是二极管损坏。经过这样排查，很快就能找出问题所在。4、检查电路上各个焊点有没有哪里虚焊,元件脱焊什么的,特别是高频变压器,高压滤波电容,电感等个头较大,质量较重的元件.因为这些元件在受到振动时会使元件松动造成脱焊而接触不良,而它们脱焊之后,如果不仔细看还看不出来,而有些根本就看不出来,所以建议重新焊接一下这些元件.对于变压器,有必要时可以拆下检查一下,如图(不拆下你还...
